Измерители прочности бетона ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У



Измерители прочности бетона ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У


Утвержден тип средства измерения
Внесен в Госреестр РФ под № 77107-19 (продлен до 2024 года)
Внесен в Госреестры Казахстана, Беларуси

Приборы ПОС-60МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.

Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения и привязки градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с ГОСТ 22690 (Приложения Е, Ж) и ГОСТ 17624 (Приложения Б, В).

Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.

С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.

Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).

Существуют пять модификаций:

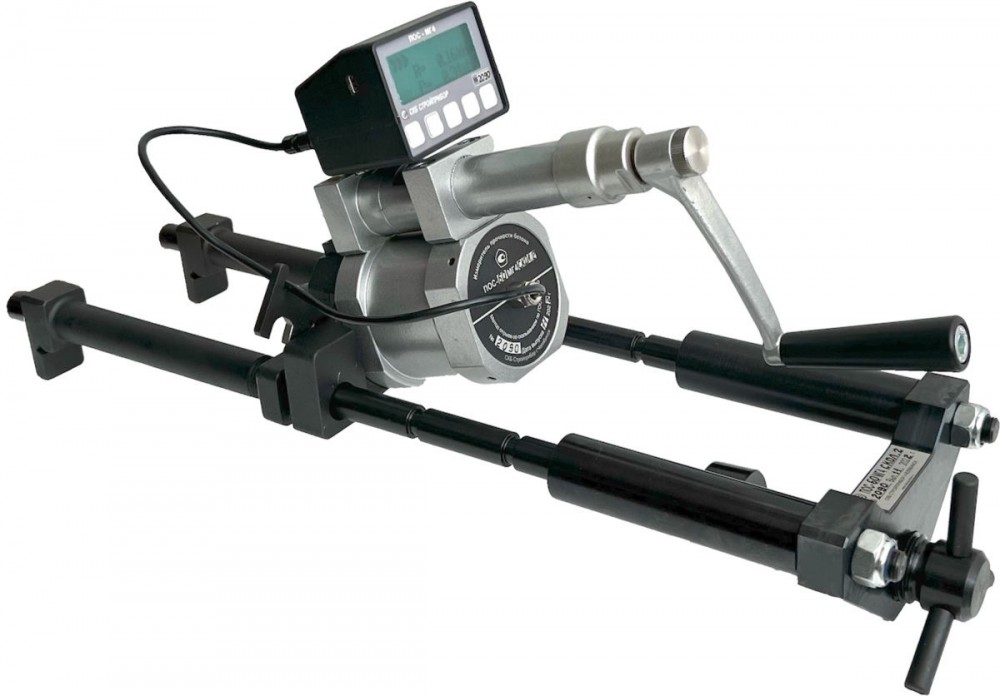

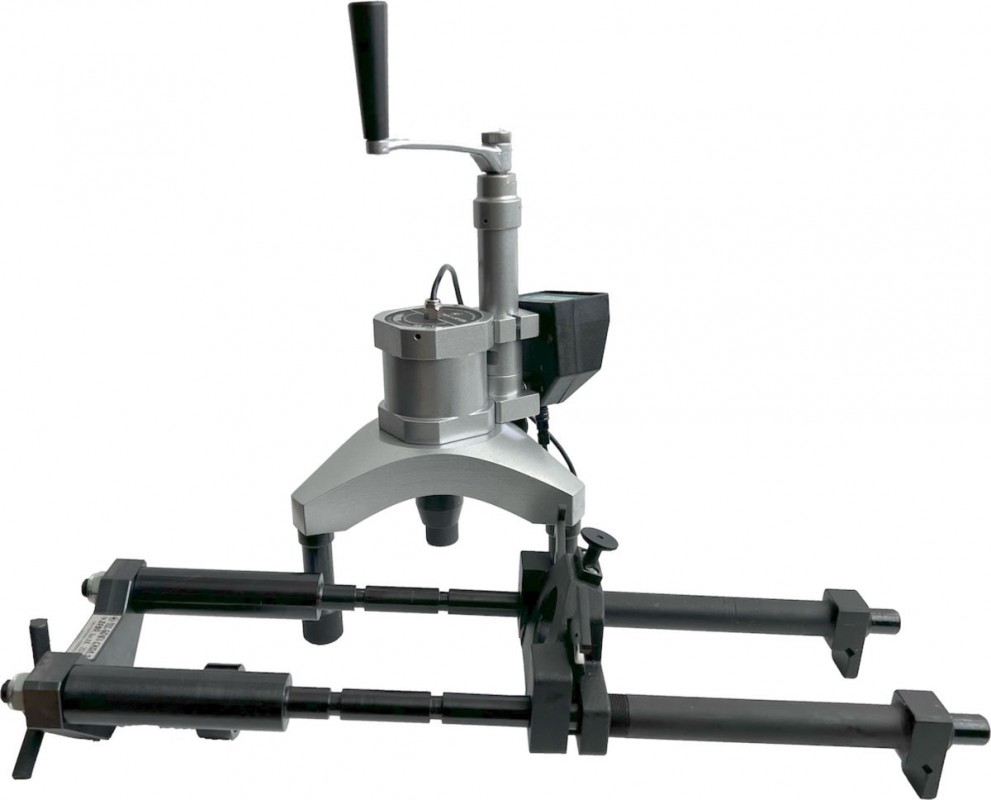

ПОС-60МГ4.СКОЛ - комплектуется сменными опорными элементами: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.

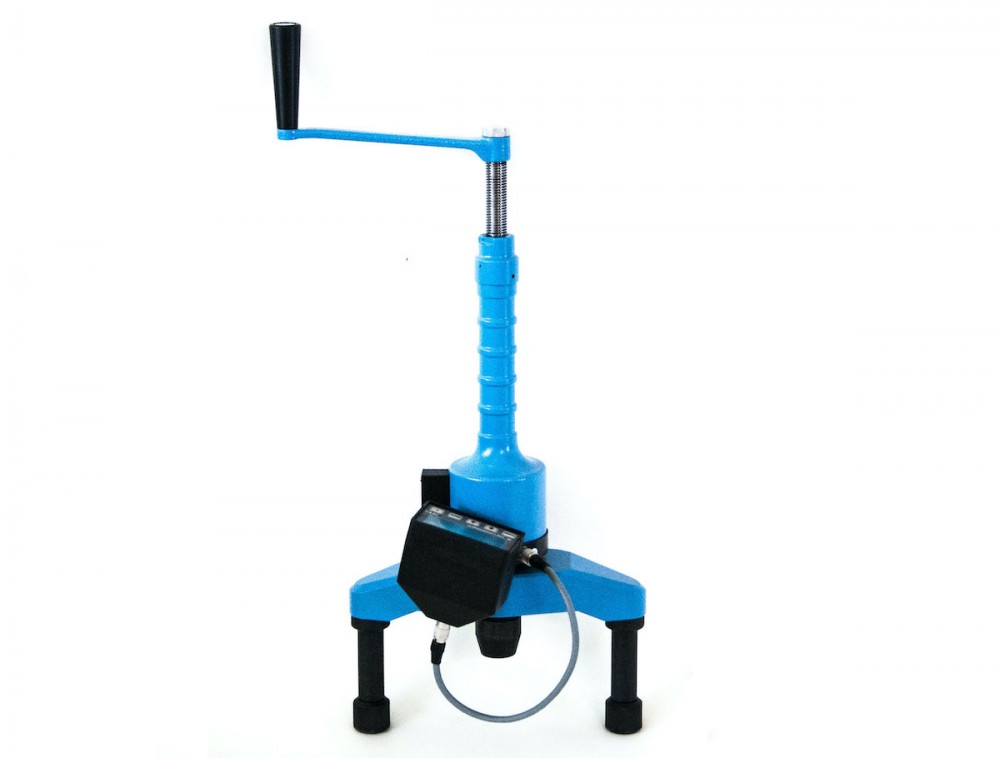

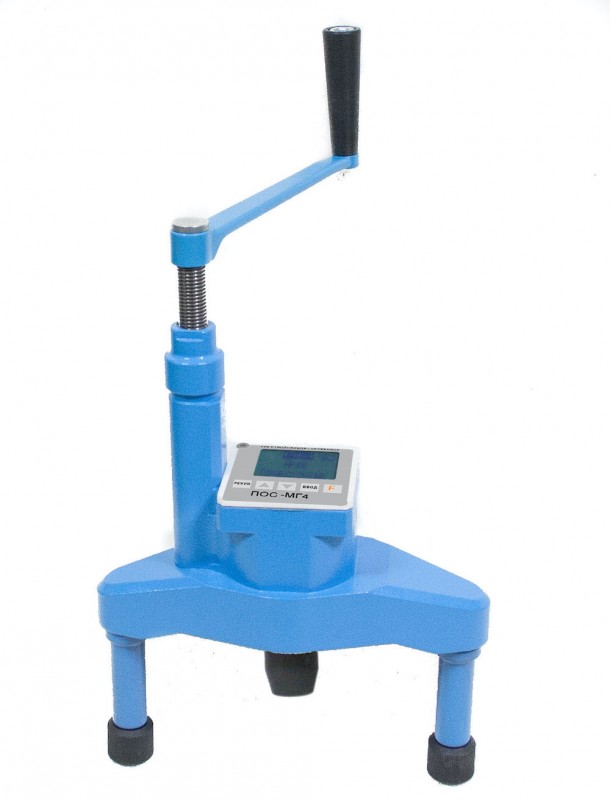

ПОС-60МГ4.О - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.

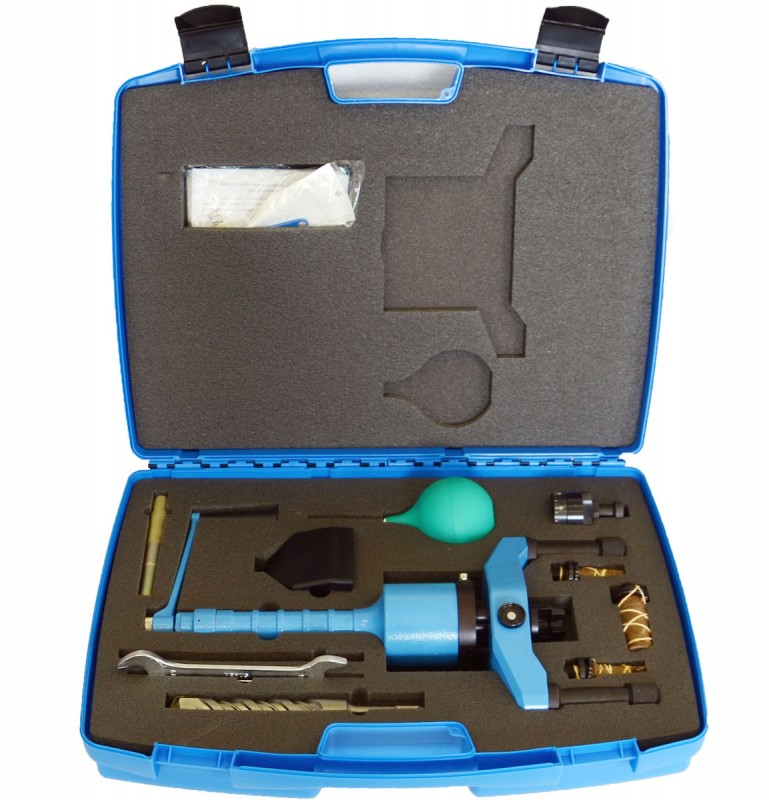

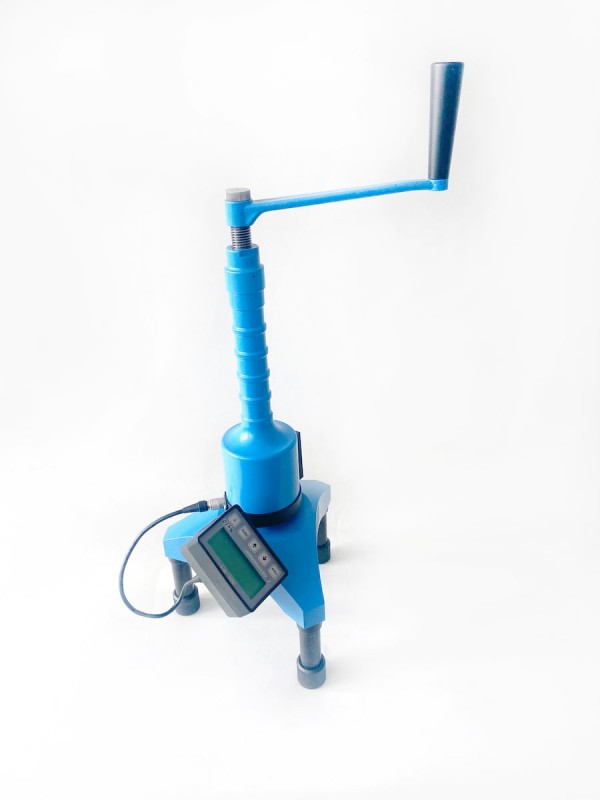

ПОС-60МГ4.ОД - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.

ПОС-60МГ4.П - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).

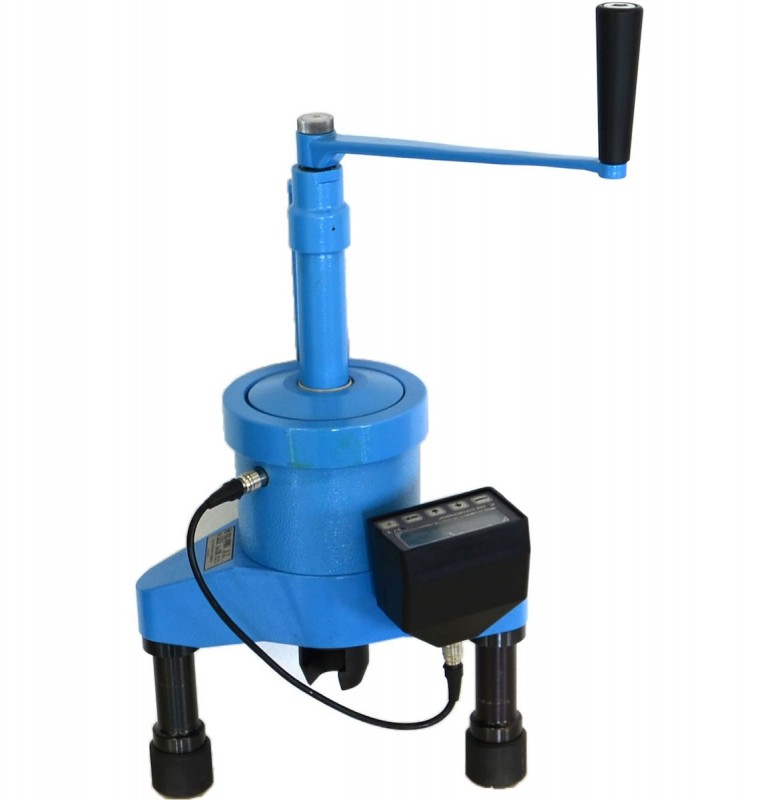

ПОС-100МГ4.У - имеет усиленные опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.

Приборы могут выпускаться в исполнении на двухопорной либо трехопорной плите.

Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.

Для выполнения качественных испытаний применяйте только оригинальные анкера производства «СКБ Стройприбор»


Вас также может заинтересовать прибор для испытания анкера на вырыв и оборудование для испытания бетона.



Технические характеристики измерителей прочности бетона




Наименование характеристик ПОС-60МГ4.СКОЛ ПОС-60МГ4.О ПОС-60МГ4.ОД ПОС-60МГ4.П ПОС-100МГ4.У
3-х опорный 2-х опорный 3-х опорный 2-х опорный 3-х опорный моноблок
Цена, рублей (НДС не облагается) 226 000 146 000 162 000 155 000 175 000 200 000
Диапазон измерения прочности, МПа 5…100 7…170
Диапазон измерения силы, кН 5…60 7…100
Пределы допускаемой основной относительной погрешности измерения силы, %, не более ± 2
Тип анкерного устройства Тип II (Ø16х35 мм и Ø24х48 мм)
Габаритные размеры, мм, не более (В×Д×Ш):
- силовозбудителя с электронным блоком 480х240х200 540х240х200 480х240х200 390х230х90 490х280х230
- силовозбудителя на раме «Скол» 360x740x150
Габаритные размеры в упаковке, мм:
- силовозбудителя с электронным блоком 550х310х220 670х310х220 670х310х220 550х310х220 690х250х220
- рамы «Скол» (второе место для транс. комп.) 200х540x180
Масса прибора, кг, не более 6,4 5,3 4,5 5,3 4,5 6,4 4,5 7,8
Масса рамы «Скол», кг, не более 3,0
Масса в упаковке, кг
- силовозбудителя и электронного блока  11,9 12,7 10,8 12,7 10,8 11,9 10,8 12,7
- рамы «Скол» (второе место для транс. комп.) 10,4
Условия эксплуатации:
- температура окружающего воздуха,ºС от −20 до +50
- относительная влажность воздуха, %, не более 95
Средняя наработка на отказ, ч, не менее  5000
Средний срок службы, лет 10


Комплект поставки измерителей прочности бетона



Силовозбудитель с опорной плитой, электронный блок, вилочный захват, тяга с микрометрической гайкой (кроме ПОС-60МГ4.ОД), анкерные устройства, бур (2 шт), шлямбур, гаечный ключ, резиновая груша, упаковочный кейс, руководство по эксплуатации, соединительный кабель, кабель связи с ПК, программное обеспечение.
Дополнительно для ПОС-60МГ4.СКОЛ поставляются: силовая рама для испытаний методом скалывания ребра.
По спецзаказу: силовая рама СКП-100.100 и динамометры эталонные ДМР-МГ4 для калибровки (поверки) приборов.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: плотномер грунта.




Поверка измерителей прочности бетона



Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: электронные динамометры растяжения типа ДМР-МГ4 или аналогичные, диапазон измерений от 0,1 кН до 100 кН, пределы допускаемых значений доверительных границ относительной погрешности δ = 0,24 %.

В Республике Беларусь ремонт, техническое обслуживание и подготовку к поверке выполняет ОДО "Белспецоснастка" по адресу:

  • г. Минск, ул.Купревича, д.7, к.247, телефоны: +375 17551-20-30;
  • г. Барановичи, ул.Чернышевского, д.61/1, к.95, телефоны: +375 16364-95-29.



Дополнительно для измерителей прочности бетона ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-60МГ4.СКОЛ




Анкер ∅16х35 в сборе - 5 000 руб.

Анкерное устройство ∅16х35мм (тип II по ГОСТ 22690), применяется для испытаний бетона методом «отрыва со скалыванием» приборами ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П и ПОС-60МГ4.СКОЛ.

Анкер ∅24х48 в сборе - 5 300 руб.

Анкерное устройство ∅24х48 мм (тип II по ГОСТ 22690), применяется для испытаний бетона методом «отрыва со скалыванием» приборами ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П и ПОС-60МГ4.СКОЛ.

Тяга с микрометрической гайкой - 6 800 руб.

Тяга с микрометрической гайкой для приборов ПОС-60МГ4.О, ПОС-60МГ4.П и ПОС-60МГ4.СКОЛ.


Показать все

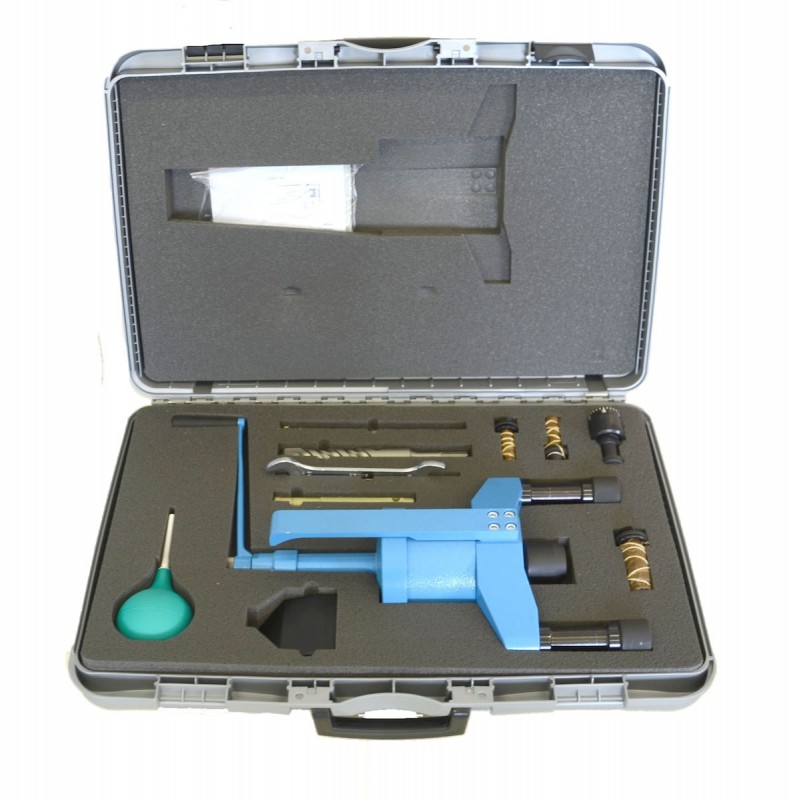

Дополнительно для измерителя прочности бетона ПОС-100МГ4.У




Соединительный кабель (нового образца) - 4 800 руб.

Кабель соединительный для приборов ПОС-60МГ4 и ПОС-100МГ4

Анкер ∅16х35 в сборе - 5 100 руб.

Анкерное устройство ∅16х35мм (тип II по ГОСТ 22690), применяется для испытаний бетона методом «отрыва со скалыванием» приборами ПОС-100МГ4.У.

Анкер ∅24х48 в сборе - 5 500 руб.

Анкерное устройство ∅24х48мм (тип II по ГОСТ 22690), применяется для испытаний бетона методом «отрыва со скалыванием» приборами ПОС-100МГ4.У.


Показать все




Рекомендации по применению прибора ПОС-МГ4




Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У
Руководство по эксплуатации (инструкция) ПОС-60МГ4.СКОЛ

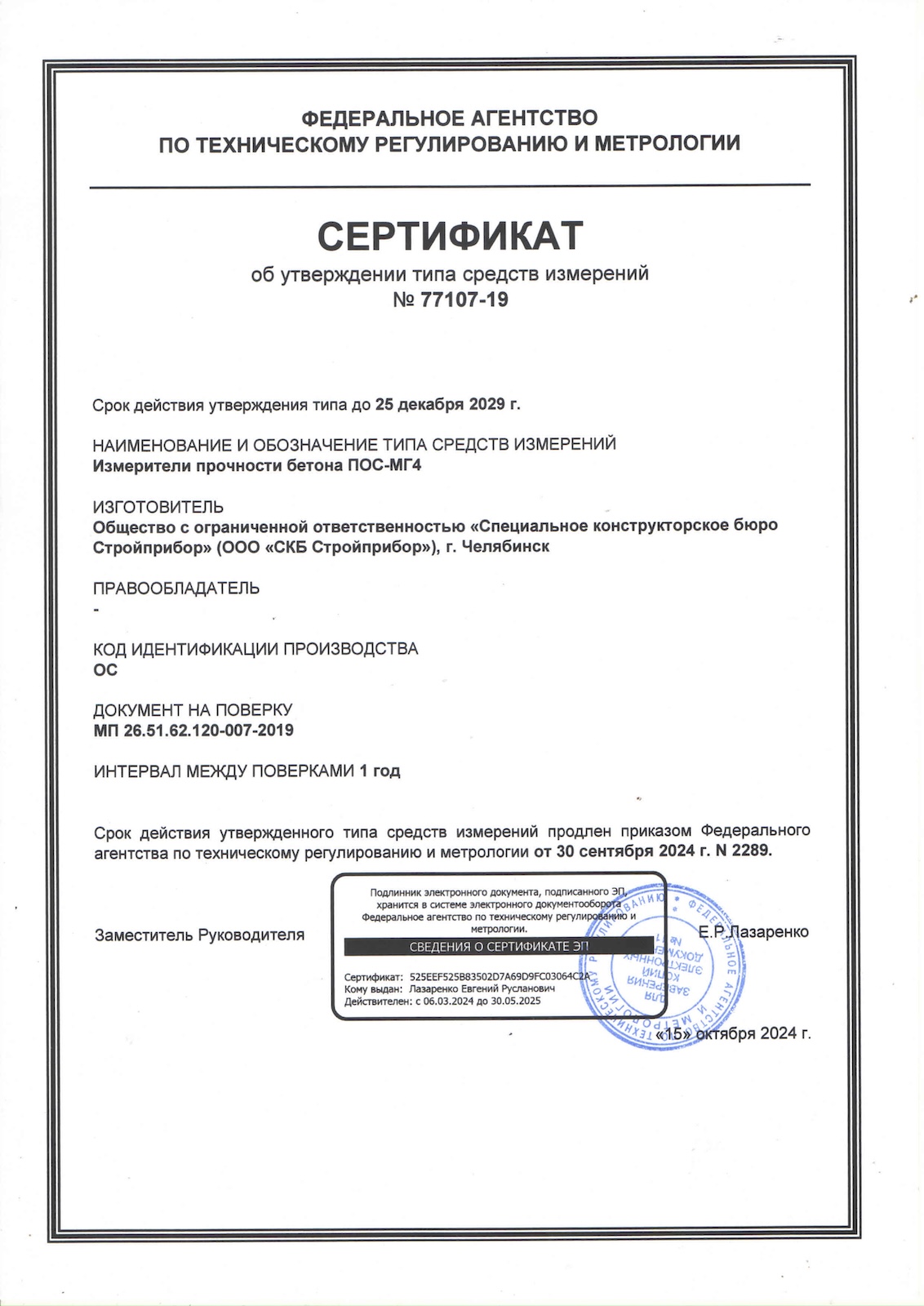

Свидетельство об утверждении типа средств измерений. Российская Федерация.

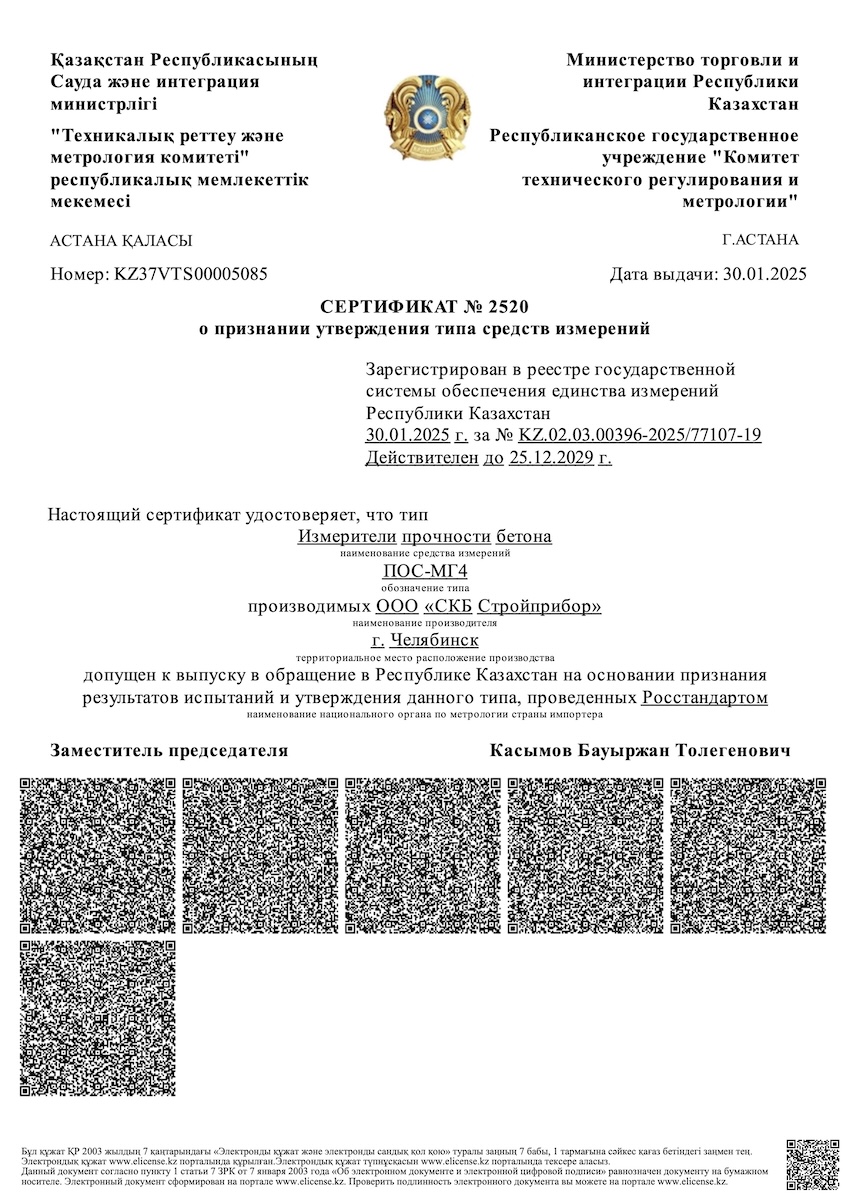

Сертификат о признании утверждения средств измерений. Республика Казахстан.

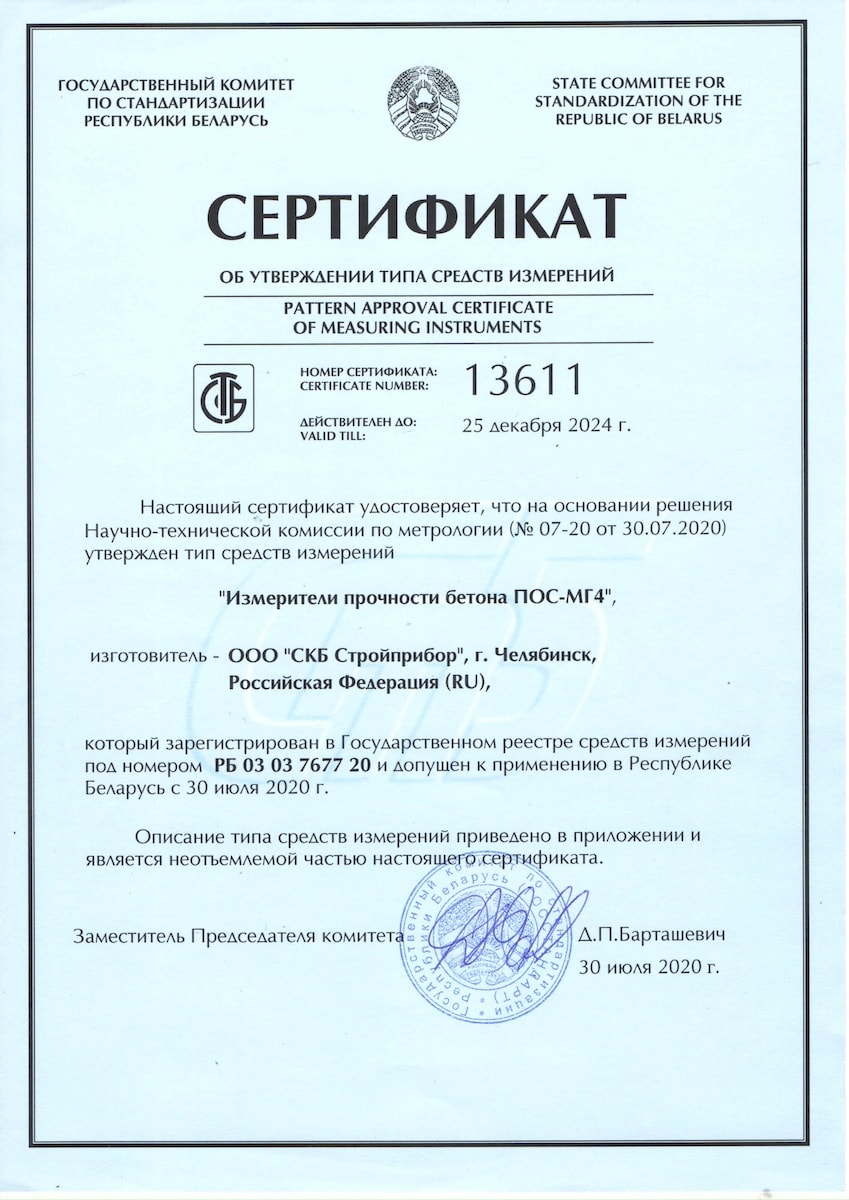

Сертификат об утверждении типа средств измерений. Республика Беларусь.

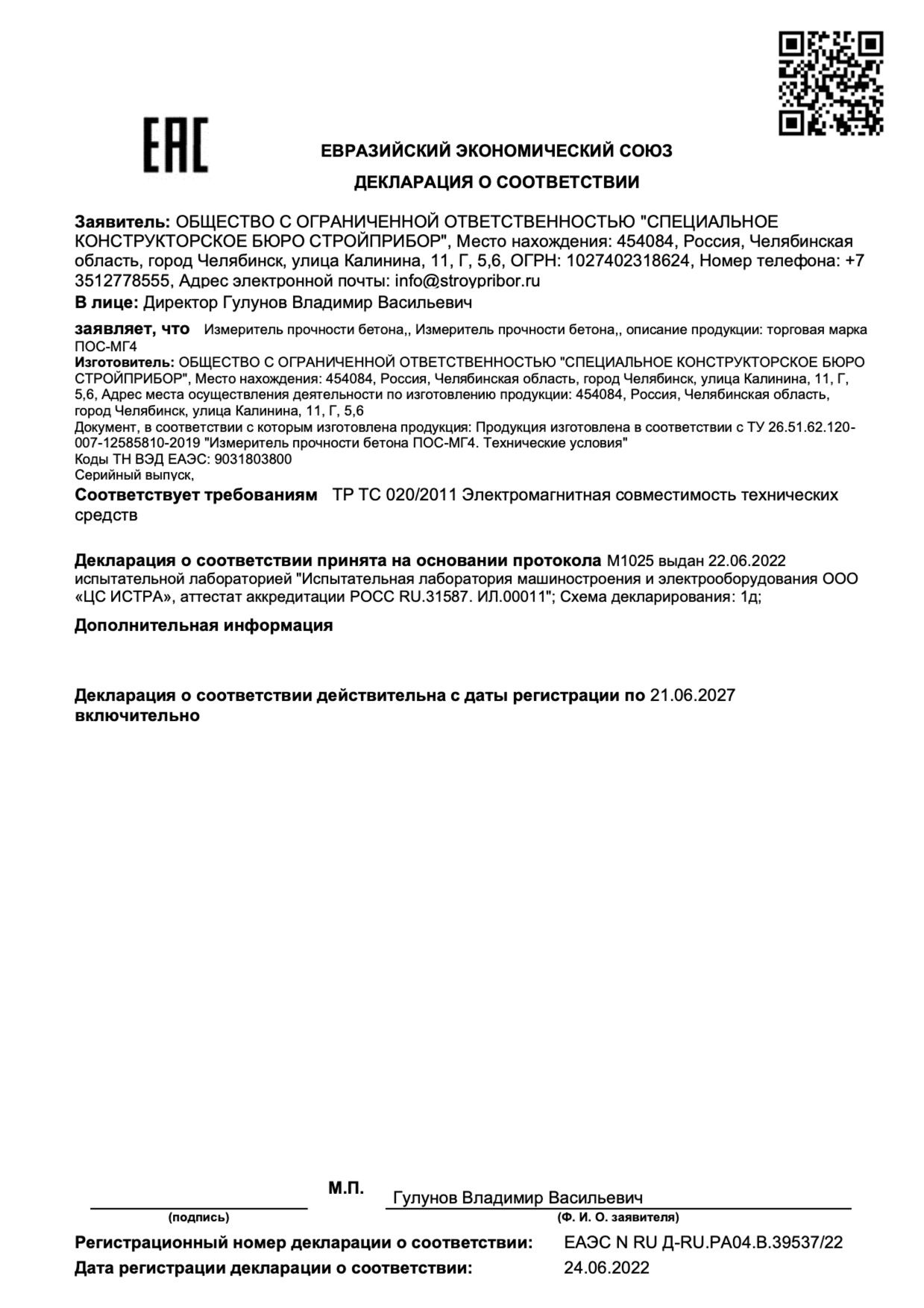

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для контроля прочности и однородности бетона, кирпича

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


23.01.2017

Спрашивает Дмитрий:

Добрый день! подскажите пожалуйста нам нужны приборы для обследования ж.б опор для подвеса кабеля на них! какие приборы можете посоветовать?? нужны минимум измерители прочности бетона, измерители защитного слоя бетона, и ультразвуковой толщиномер.

Отвечает Сергей:

Для испытаний железобетонных опор можем вам посоветовать: - измеритель прочности бетона методом "отрыва со скалыванием" ПОС-50МГ4.О (или ПОС-50МГ4 "Скол") - измеритель защитного слоя бетона ИПА-МГ4.01 - ультразвуковой толщиномер УТМ-МГ4 (предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов)


21.12.2016

Спрашивает Ольга:

После проведения испытаний прибором ПОС-50МГ4, увидели рядом пролегающую арматуру в 4см от отверстия,скажите, как сильно влияет данный факт на показатели(переделать нет возможности).

Отвечает Сергей:

В п.7.6.5 ГОСТ 22690-2015 указано, что результаты испытания не учитывают, если была обнажена арматура на расстоянии от анкерного устройства, меньшем, чем глубина его заделки.


02.05.2016

Спрашивает Александр:

Здравствуйте!
Исходя из ГОСТ 22690,получается что испытание тяжелых бетонов класса В25-35 с использованием анкеров 16х35 мм не допускается?

Отвечает Олег:

Верно, в новом ГОСТ 22690-2015 (таблица А.1) указаны допустимые для анкерных устройств диапазоны измерений прочности.
Анкер 16х35 можно применять при испытании тяжелого бетона прочностью от 40 до 100 МПа;
анкер 24х48 можно применять при испытании тяжелого бетона прочностью от 5 до 100 МПа и легкого бетона прочностью от 5 до 40 МПа.


21.04.2015

Спрашивает Анастасия:

добрый день! подскажите, пожалуйста, сервисную службу в СПб

Отвечает Олег:

Сервисная служба находиться в Челябинске. Сервисная служба: +7 (351) 277-85-55


02.03.2015

Спрашивает Дени:

Какая в приборе применяется формула для перевода прочности бетона (МПа) в класс бетона (В)?

Отвечает Олег:

В приборе не предусмотрено возможности вычисления класса бетона. Определение класса бетона производится в соответствии с указаниями ГОСТ 18105-10(раздел 7).


27.02.2015

Спрашивает Аккорд:

День добрый. Нужно ли строить град. зависимость при работе с вашим прибором? и какой диаметр рабочего стержня с разжимным конусом ( В ГОСТ 22690 четко указан его размер равный 10 мм)

Отвечает Олег:

В соответствии с ГОСТ 18105-2010 метод "Отрыва со скалыванием" отнесен к прямым неразрушающим методам определения прочности бетона, построение индивидуальной градуировочной зависимости не требуется.
Диаметр рабочего стрежня анкера диам.24х48 составляет 10мм, анкера диам. 16х35мм - 8,5мм, анкера диам.24х48 для ПОС-50МГУ (10 тонн) 12мм.


25.12.2014

Спрашивает Антон:

Подскажите, возможно ли данным прибором измерить усилие на вырыв фасадных анкеров? Какое нибудь дополнительное захватывающее устройство для сторонних анкеров?

Отвечает Олег:

Испытание фасадных анкеров приборами ПОС-50МГ4 возможно с применением специального вилочного захвата для анкеров диаметром 6...12мм. Его можно приобрести у нас или изготовить самостоятельно.
СКБ Стройприбор производит и поставляет прибор ПСО-МГ4А (АД - с датчиком перемещения), предназначенный для этих целей. Выпускается с усилиями вырыва 100,250,500,1000,3000,5000 и 10000кгс и возможностью построения графика нагрузки (Нагрузка - Перемещение).


19.11.2014

Спрашивает Михаил:

Закончился год с покупки у вас прибора ПОС50-МГ4.ОД. Необходимо провести поверку. Наш ЦНТИ (г. Пермь) утверждает, что никогда не делал поверку ПОСа и просит предоставить нормативную документацию по методике поверки. Не могли бы Вы подсказать?

Отвечает Олег:

Методика поверки Вашего прибора находится в разделе 4 Руководства по эксплуатации.


18.11.2014

Спрашивает Евгений валентинович:

День добрый! При обследовании монолитных ж/б конструкций с классом прочности В25 прибором ПОС-50МГ4 "Скол" будет ли разница в прочностных показаниях при применении анкера 16х35 и 24х48 мм. Дело в том, что конкурирующие лаборатории ставят вопрос,что анкер 16х35 мм не входит в ГОСТ 22690 и результаты испытаний не могут быть достоверными. Спасибо.

Отвечает Олег:

В Приложении 2 ГОСТ 22690 указаны типы допускаемых анкерных устройств, наши анкера соответствуют Типу II, глубина заделки по ГОСТ: 30мм и 48мм, у нас 35мм(одобрено разработчиками ГОСТ 22690, НИИ ЖБ) и 48мм. В данным момент проходит окончательное согласование новый ГОСТ 22690, где уже указан анкер 16х35мм вместо 16х30мм!
По нашему опыту можем сказать, что разницы в показаниях при применении анкера 16х35 и 24х48 мм нет!
Преимущество анкера 16х35 - быстрота работы и меньшая трудоемкость, возможность испытания бетона до класса В80.
Преимущество анкера 24х48 - большая глубина заделки, меньшая величина проскальзывания, а также рекомендуем использовать на бетонах малой и средней прочности (до класса В30,В35).


14.11.2014

Спрашивает Артем:

Здравствуйте, используя ваш прибор при расчете класса бетона, столкнулся с некоторыми пробелами.
Заказчика смущает тот факт, что при отрыве анкер выскальзывает из отверстия, уменьшая тем самым гостированный габарит(35мм). Его интересует обоснования поправки величины проскальзывания, которая выполняется "внутри прибора". Я к сожалению не смог сослаться на нормативное обоснование и хотелось бы узнать у вас. Скажите, какова зависимость величины проскальзывания анкера от величины поправки итогового значения прочности.
Спасибо

Отвечает Олег:

Проскальзывание в любом случае будет присутствовать, как при использовании анкера 16х35мм, так и 24х48мм. Другой вопрос, что есть недопустимые величины проскальзывания анкетного устройства. В п. 3.3.6 руководства по эксплуатации прибора ПОС-50МГ4 описывается каким образом прибор учитывает величину проскальзывания. Главные моменты:
1. Величина проскальзывания не может быть более 10% от длины анкера, то есть не должно превышать 3,5мм(для анкера 16х35мм).
2. В том же пункте руководства указана формула 2.1 - по которой прибор рассчитывает поправку.
Смотрите, так же, рекомендации НИИЖБ (МС 300.6-97) п.5.4. (входят в комплект поставки прибора).


21.08.2014

Спрашивает Анастасия:

Добрый день! У нас анкера начинают проскальзывать после 3 испытаний в среднем. В чем может быть ошибка?

Отвечает Олег:

Для уменьшения величины проскальзывания анкера мы рекомендуем:
1. тщательно продувать пробуренное вами отверстие;
2. металлической щеткой очищать губки анкера от фрагментов бетона (оставшихся после предыдущего испытания) перед повторной установкой;
3. с периодичностью 20-30 испытаний наносить на внутреннюю поверхность губок анкера смазку Wurth saBesto (спрей-смазка PTFE);
4. с максимальным усилием (вручную) гаечным ключом (из комплекта поставки прибора) закрутить тягу.


21.08.2014

Спрашивает Михаил:

Здравствуйте.
Недавно приобрели прибор ПОС 50 МГ4ОД.
Не могли бы вы указать следующие технические характеристики не отраженные в паспорте прибора:
1. Относительная погрешность прибора при измерении усилия.
2. Абсолютная погрешность прибора для измерения деформаций.

Отвечает Олег:

В руководстве указана относительная погрешность измерения силы +-2%. Абсолютная погрешность измерения перемещения составляет +-0,1%.


15.08.2014

Спрашивает Анастасия:

Добрый день! Подскажите, пожалуйста, на сколько испытаний хватает анкера? При заказе какое минимальное количество анкеров? Как быстро будет произведена их поставка в СПб?

Отвечает Олег:

1. Износ анкерного устройства зависит от прочности бетона, который вы испытываете (чем выше прочность, тем износ больше). В среднем ресурс сегметных щек анкерного устройства составляет от 20 до 50 испытаний. Напоминаем, что после каждого испытания анкер должен очищаться металлической щеткой. Для уменьшения проскальзывания иногда применяют кусочки фторопластовой пленки (7*7 мм.) или специальную смазку.

2. В течении 7 дн.


17.06.2014

Спрашивает Иван:

Добрый день!
1.Чем отличается ПСО-МГ4 от ПОС-50 МГ4 ?
2.Можно ли прибором ПСО-МГ4 определить прочность бетона ?
3.Можно ли использовать прибор ПСО-МГ4 совместно с ИПС-МГ4 для определения кофээфициента совпадения (Кс=...) ?

Отвечает Олег:

У приборов разные программы ввода исходных данных и обработки результатов измерений, различные захватные приспособления, резьбовые отверстия в штоках и диаметры опор.
Применение приборов ПСО для испытаний методом отрыва со скалыванием весьма проблематично.


13.05.2014

Спрашивает Валентин:

Добрый день! Хочу отправить к Вам сотрудника для обучения по работе с прибором ПОС-50МГ4.У. Подскажите пожалуйста стоимость обучения по работе с данным прибором с выдачей соответствующего удостоверения. Спасибо.

Отвечает Олег:

Так как наша компания не имеет лицензии на образовательную деятельность, поэтому вместо удостоверения будет выдана справка о прохождении обучения работе приборами типа ПОС-50МГ4. Оплату производить не нужно. Необходимо заранее предупредить о приезде специалиста.


23.04.2014

Спрашивает Александр:

В чем разница между применением анкеров разных размеров? и в каких случаях какие нужно использовать?

Отвечает Олег:

Анкер диам. 24*48мм может применяться для испытания бетона прочностью до 50 МПа, а анкер диам. 16*35 до 80 МПа.
Анкер диам. 24*48 предпочтительнее применять на бетонах прочностью до 2,5…30 МПа, при этом обеспечивается меньшее проскальзывание, поскольку этот анкер имеет большую площадь контакта со стенками шпура.
Для расширения области применения анкера диам. 24*48 на бетонах прочностью до 90 МПа был разработан прибор ПОС-50МГ4У (усилие вырыва до 100кН) и усиленный анкер диам. 24*48У.
На практике же анкер диам. 16*35мм применяется чаще, что объясняется меньшей трудоемкостью устройства шпура и меньшими, чем при использовании анкера диам. 24*48, усилиями вырыва.


03.04.2014

Спрашивает Иван:

Добрый день, руководитель службы технического надзора ЗАО ППСО АО "Авиакор" Сидоров Иван, г. Самара. У вас был куплен прибор ПОС 50 МГ4У, отрыв со скалыванием, в сентябре 2013 г. Подскажите информацию, проводите ли Вы обучение по работе с данным прибором с выдачей соответствующего удостоверения, желательно в г. Самара. Необходимо обучить 5 инженеров службы технического надзора.

Отвечает Олег:

Обучение работе приборами производиться только в г.Челябинске, ул. Работниц 72, на базе предприятия. По результатам обучения выдается справка о теоретической и практической подготовке специалиста, методам и средствам контроля прочности бетона.


11.03.2014

Спрашивает Николай:

Через сколько, примерно, изнашивается анкер?

Отвечает Олег:

Примерно 200-300 испытаний, после каждого испытания анкер должен очищаться металлической щеткой. Для уменьшения проскальзывания иногда применяют кусочки фторопластовой пленки (7*7 мм.), закладываемой между губками и расклинивающим конусом.


20.02.2014

Спрашивает Иван:

Доброго времени суток! Интересует прибор, отрыв со скалыванием, с диапазоном рабочей температуры от -30 до +40, бывают ли такие?

Отвечает Олег:

1.В соответствии с ГОСТ 22690 (п.1,4)испытания проводят при положительной температуре бетона. Допускается при обследовании конструкций определять прочность при отрицательной температуре, но не ниже -10°С при условии, что к моменту замораживания конструкция находилась не менее одной неделе при положительной температуре и относительной влажности воздуха не более 75%.
2.Если условия твердения бетона неизвестны, то в зимних условиях перед испытанием бетон, имеющий отрицательную температуру, отогревают в месте испытания до положительной температуры и на глубину не менее 50 мм. Отогрев бетона может производиться тепловым излучением с помощью обогревателей, либо пламенных горелок (газовых и паяльных ламп). При этом прогрев бетона должен выполняться медленно, чтобы избежать появления трещин в бетоне от быстрого или чрезмерного нагрева. Температура прогревания должна быть не более 50°С – 70°С. Участки прогрева бетона рекомендуется принять диаметром в 1,5 раза превышающим диаметр площади, необходимой для проведения испытаний.
3.Приборы типа ПОС-50МГ4 могут эксплуатироваться при температурах воздуха от -10°С до +50°С. При более низких температурах происходит загустение гидравлической жидкости и замедляется скорость обновления показаний на ЖК-дисплее прибора. Дополнительная погрешность при -20°С может достигать ±2,5% при основной погрешности до ±2%.


24.01.2014

Спрашивает Олег:

День добрый всем.Вопрос- какие из результатов определения прочности бетона дают более достоверный результат- ИПС-МГ4 или ПОС -50МГ4. По результатам ИПС-МГ4 конструкции набрали 65-75 проц прочности и требуют усиления , а по результатам ПОС-50МГ4 набрали от 90 до 100 проц прочности. Каким результатам верить и отдать предпочтение при принятии решения об усилении конструкций . С ув. Олег.

Отвечает Олег:

В соответствии с Гост 18105-2010, "отрыв со скалыванием" отнесен к прямым неразрушающим методам, тогда как "ударный импульс" (ИПС-МГ4) к косвенным. Градуировочную характеристику прибора ИПС-МГ4 необходимо уточнять путем параллельных испытаний кубов в прессе и прибором ИПС или отрывом со скалыванием и прибором ИПС в соответствии с указаниями Гост 22690.
Достоверность испытаний бетона прибором ПОС-50МГ4 существенно выше, если испытания выполнялись в соответствии с требованиями Гост 22690.
