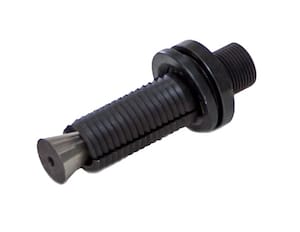

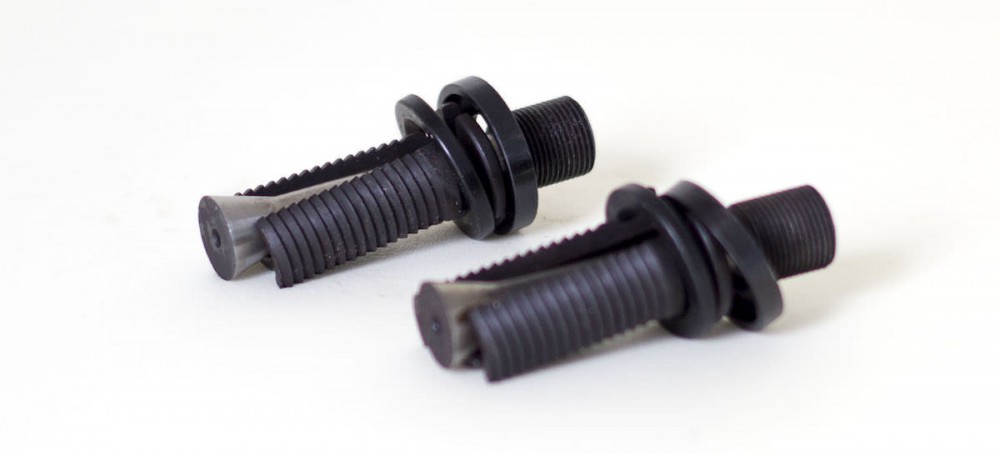

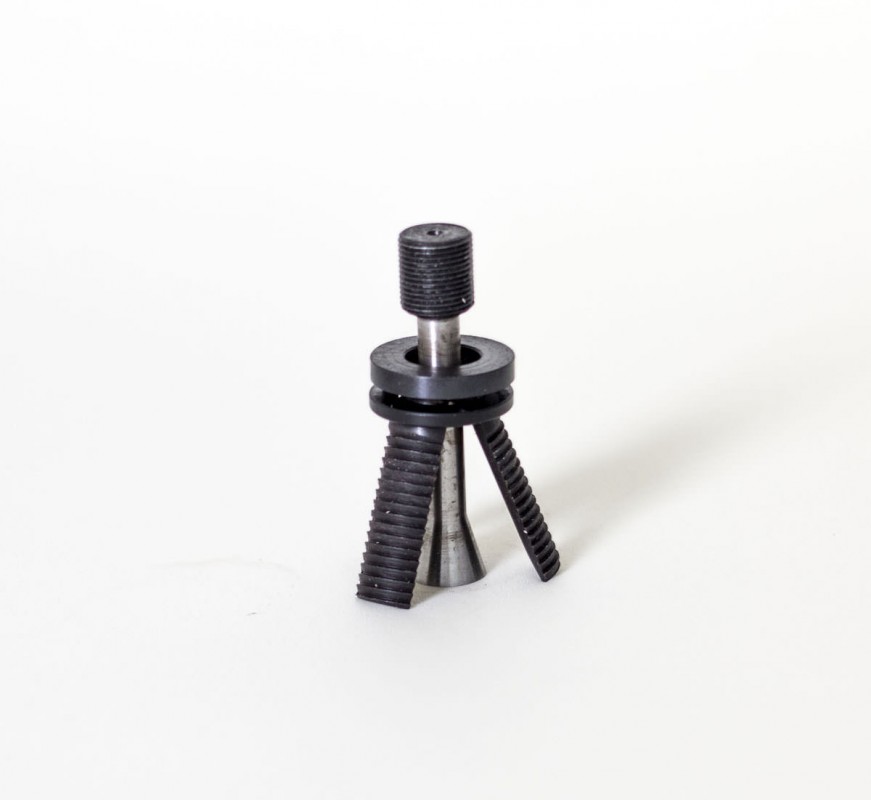

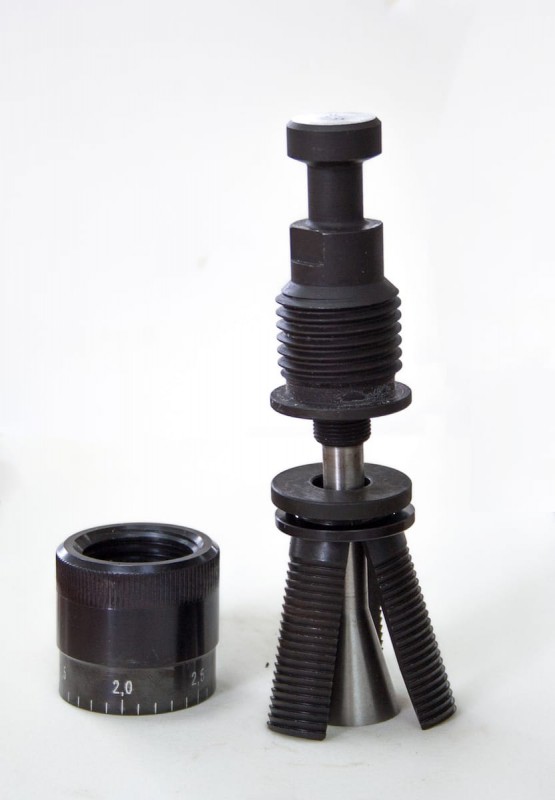

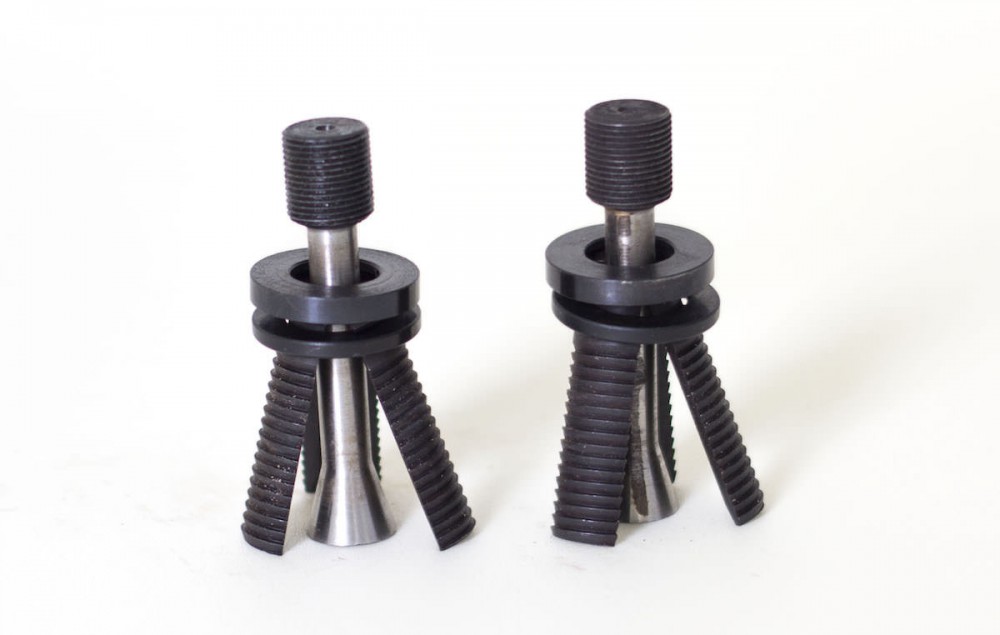

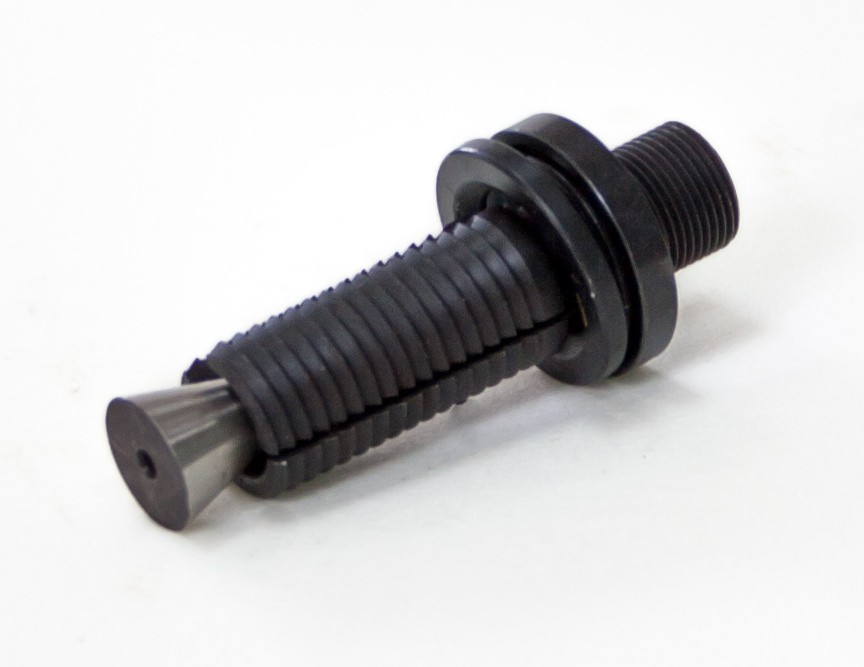

Анкер ∅16х35 в сборе



Анкер ∅16х35 в сборе



Анкерное устройство ∅16х35мм (тип II по ГОСТ 22690), применяется для испытаний бетона методом «отрыва со скалыванием» приборами ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П и ПОС-60МГ4.СКОЛ.

Метод отрыва со скалыванием основан на связи прочности бетона со значением усилия местного разрушения бетона при вырыве из него анкерного устройства.
Анкерное устройство данного типа устанавливают в предварительно подготовленные в конструкции отверстия.



Технические характеристики анкера 16х35




Наименование характеристик Анкер ∅16х35мм
Цена, рублей (НДС не облагается) 5 000
Тип анкерного устройства  II
Диаметр, мм 16
Глубина заделки, мм 35
Масса, кг, не более 0,1


Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


18.06.2017

Спрашивает Данил Херувимов:

Здравствуйте, производим замеры прибором, столкнулись с проблемой: прибор вытягивает анкер без скола бетона, хотя вчера нормально отрывал. Может ли быть дело в бетоне, если анкера мы пробовали разные( и новый и старые, все 16мм) спасибо

Отвечает Сергей:

Основные причины сверхнормативных величин проскальзывания анкеров:


  • недостаточная очистка отверстия;

  • недостаточная затяжка тяги.
Для правильного выполнения испытаний методом «отрыва со скалыванием» необходимо:

  • Определить расположение и глубину залегания арматуры.

  • Пробурить отверстие для заложения анкера в центре арматурной ячейки после выявления арматурной сетки на расстоянии не менее 150 мм от границ ярусов бетонирования при условии, что в радиусе 90 мм от центра отверстия нет видимых дефектов (трещины, сколы и наплывы бетона). Отверстия выполняют сверлильным, ударно-вращательным или ударным инструментом с энергией удара не более 2 Дж с использованием направляющей, обеспечивающей вертикальность отверстия к опорной плоскости.

  • Тщательно очистить отверстие от пыли и частиц бетона (продуть).

  • Заложить анкерное устройство с тягой в подготовленное отверстие до упора выравнивающей шайбы в поверхность бетона и создать предварительное напряжение в зоне установки анкера (момент затяжки 45-50Н*м (5кг*м))

  • Далее в соответствии с руководством по эксплуатации прибора.
Также напоминаем вам, что анкер Д16х35 мм можно применять при испытании бетона прочностью от 40 до 75 МПа, анкер Д24х48 мм при испытании бетона прочностью от 5 до 75 МПа (ГОСТ 22690, Таблица А.1).
