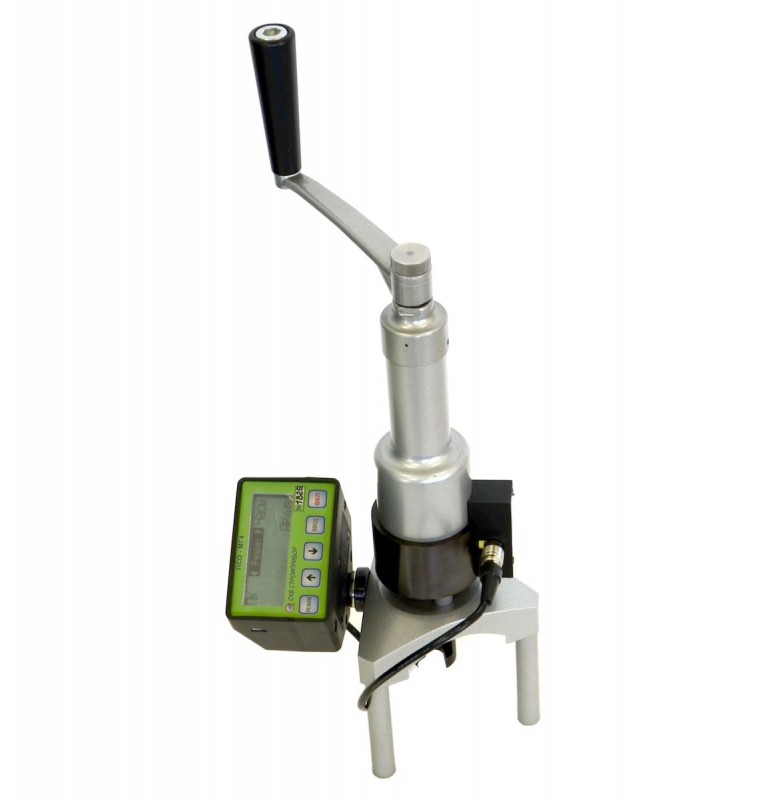

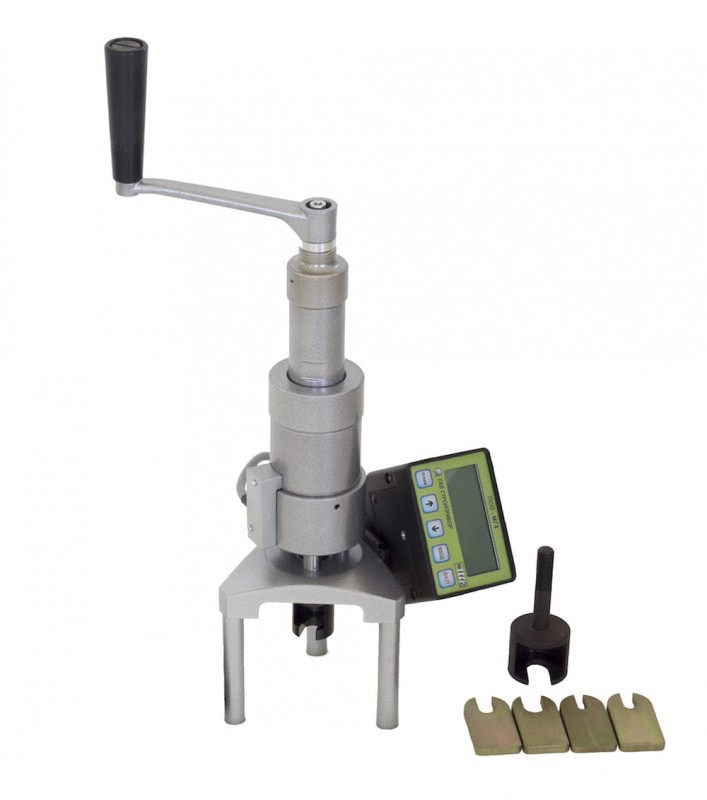

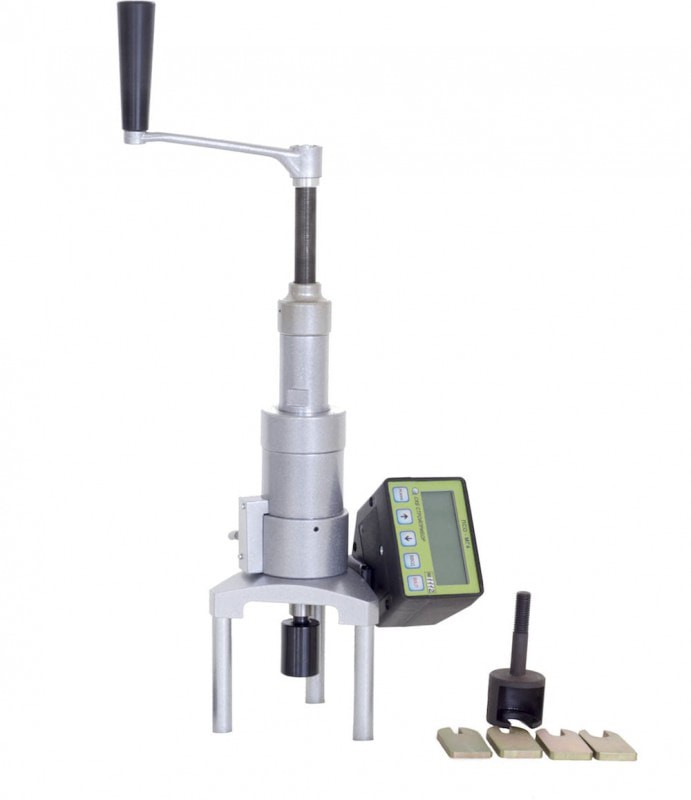

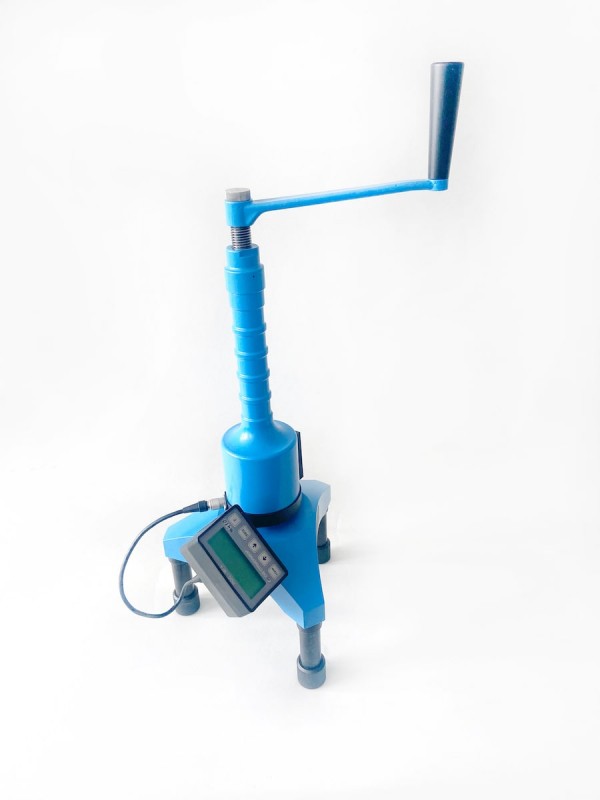

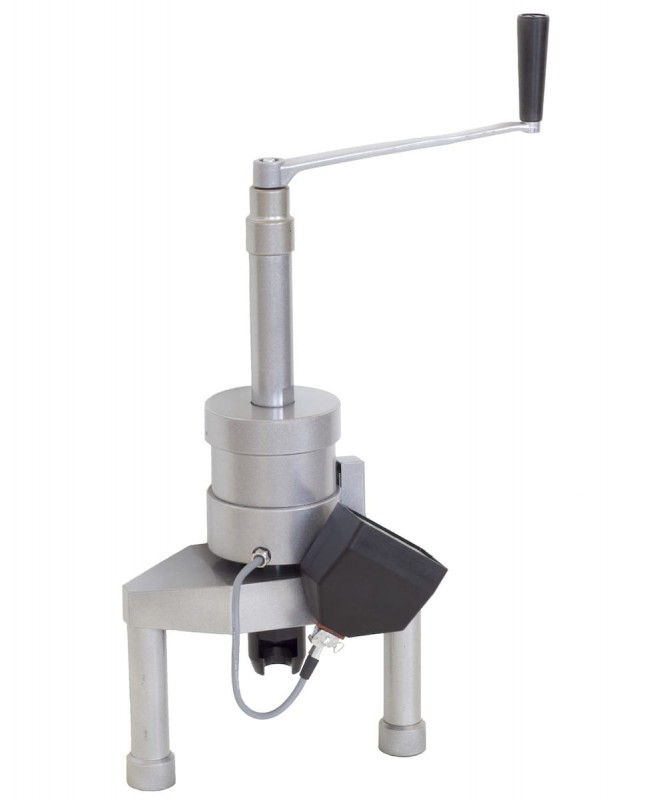

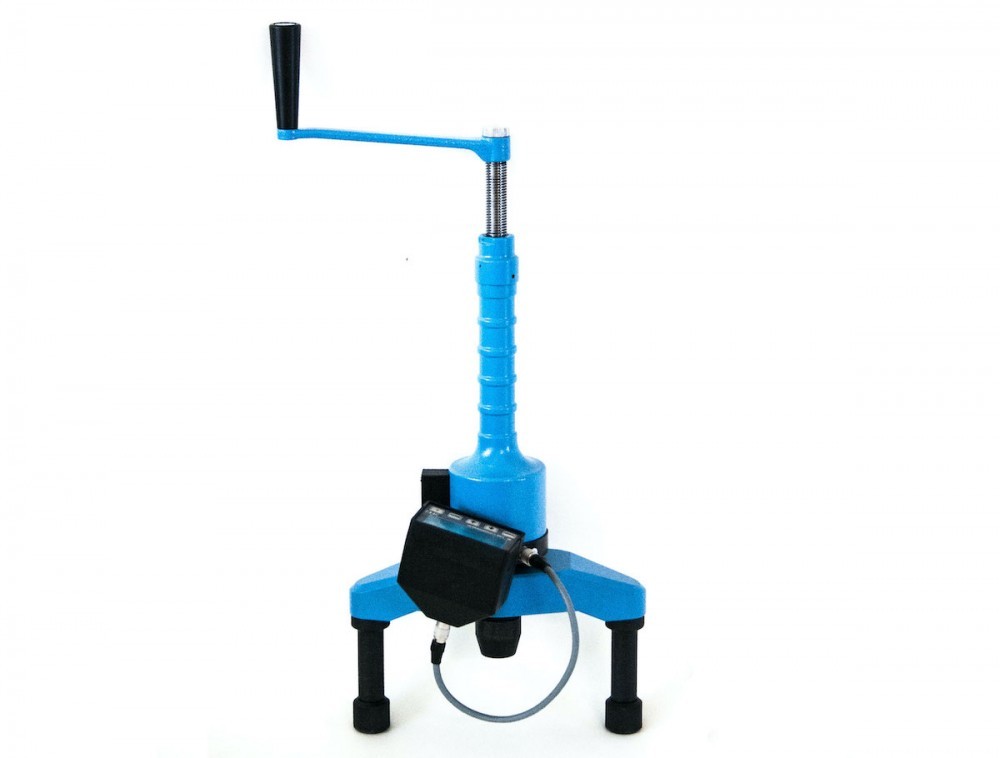

Измерители прочности крепления (усилия вырыва) анкеров фасадных систем ПСО-ХМГ4А и ПСО-ХМГ4АД



Измерители прочности крепления (усилия вырыва) анкеров фасадных систем ПСО-ХМГ4А и ПСО-ХМГ4АД


Утвержден тип средства измерения
Внесен в Госреестр РФ под №32173-11 (продлен до 2026 года)
Внесен в Госреестры Казахстана, Беларуси

Приборы ПСО-ХМГ4А и ПСО-ХМГ4АД предназначены для определения физико-механических характеристик анкеров и анкерных креплений фасадных систем по ГОСТ Р 56731-2015, ГОСТ Р 57787-2017, ГОСТ Р 58387-2019, ГОСТ Р 58768-2019 и СТО 44416204-2010.

Область применения приборов – определение несущей способности анкеров различных типов, натурные испытания анкерных креплений элементов несущих конструкций навесных фасадных систем к строительным основаниям из бетона и каменной кладки.

Отличительной особенностью приборов является электронный силоизмеритель, обеспечивающий индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний.

Приборы ПСО-ХМГ4АД оснащены датчиком перемещения и обеспечивают дополнительно автоматическую запись зависимости «нагрузка – перемещение» с последующим построением графиков.

Приборы ПСО-5МГ4АД/23 и ПСО-10МГ4АД/23 имеют увеличеный до 23 мм ход штока рабочего цилиндра.

Приборы ПСО-ХМГ4А и ПСО-ХМГ4АД имеют энергонезависимую память на 999 результатов измерений, часы реального времени и функцию передачи данных на персональный компьютер по USB интерфейсу.

Индикация цифровая в кН и МПа.




Технические характеристики измерителей прочности крепления




Наименование характеристик ПСО-5МГ4А (АД) ПСО-5МГ4АД/23 ПСО-10МГ4А (АД) ПСО-10МГ4АД/23 ПСО-20МГ4А (АД) ПСО-30МГ4А (АД) ПСО-50МГ4А (АД)​ ПСО-100МГ4А (АД)​
Цена, рублей (НДС не облагается) 85 000
(90 000)
104 000 88 000
(96 000)
110 000 95 000
(105 000)
102 000
(112 000)
112 000
(127 000)
158 000
(167 000)
Диапазон измерений силы, кН 0,2...5 0,2...5 0,4...10 0,4...10 0,8...20 1,2...30 2...50 4...100
Пределы допускаемой относительной погрешности измерения силы, % ± 2
Диапазон измерения перемещений, мм 0...12
​(для ПСО-ХМГ4АД)
0...23 0...12
​(для ПСО-ХМГ4АД)
0...23 0...12
(для ПСО-ХМГ4АД)
Пределы допускаемой абсолютной погрешности измерения перемещений, мм ± 0,1 (для ПСО-ХМГ4АД)
Диапазон индикации скорости нагружения, кН/с от 0,01 до 0,1 от 0,02 до 0,2 от 0,04 до 0,4 от 0,06 до 0,6 от 0,1 до 1,0 от 0,2 до 2,0
Напряжение питания, В 3 (2 элемента АА)
Потребляемый ток, мА, не более:
− без подсветки дисплея 25
− с подсветкой дисплея 85
Диапазон рабочих температур, °С от минус 10 до 40
Габаритные размеры, мм, (ДxШxВ) 170х110х440 265x195x540 265x200x645 320x240x680
Масса, кг, не более 3,0 (3,2) 5,5 (5,8) 6,4 12,5 (12,8)


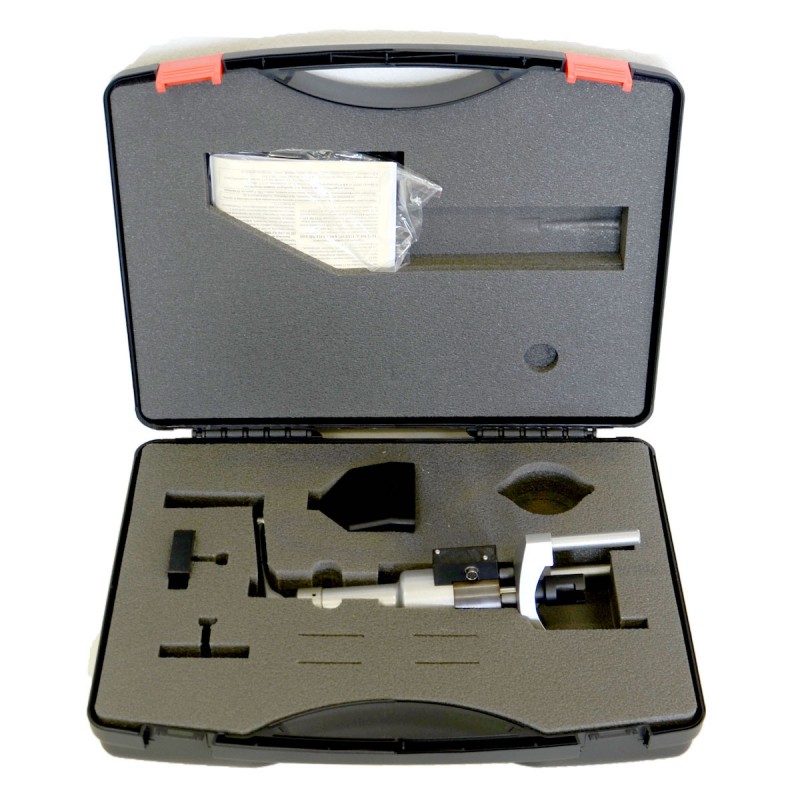

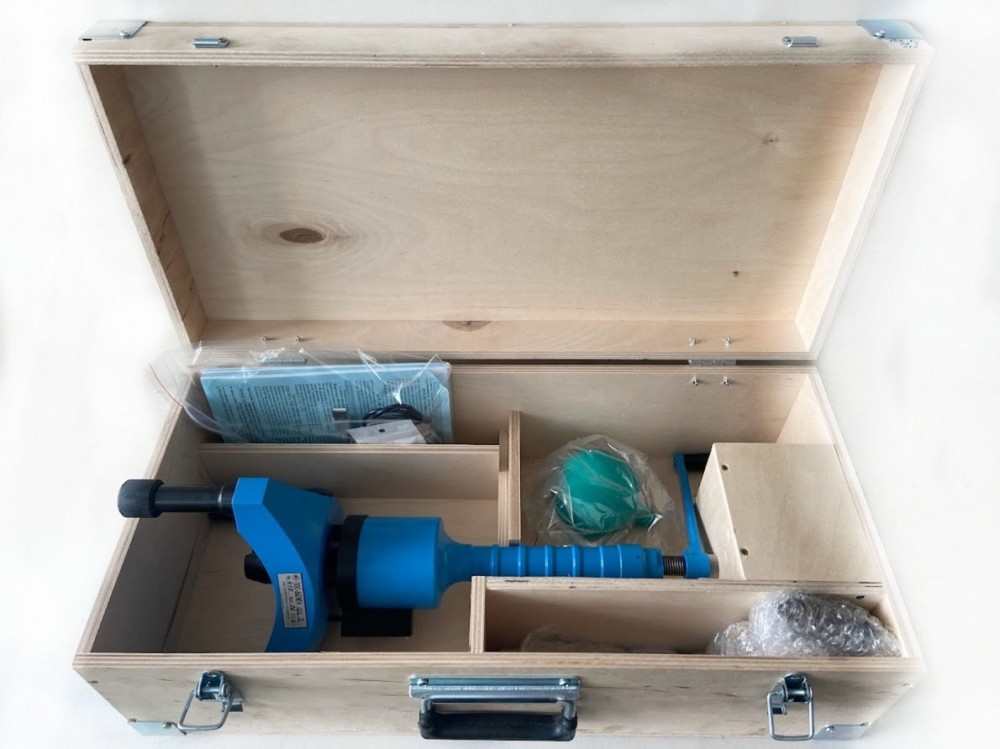

Комплект поставки измерителей прочности крепления



Cиловозбудитель с вилочным захватом, электронный блок, упаковочный кейс (сумка), кабель связи с ПК, программное обеспечение, руководство по эксплуатации с методикой поверки.
По спецзаказу: дополнительный вилочный захват, захват для вырыва тарельчатых дюбелей, силовая рама СКП-100.100 с эталонным динамометром типа ДМР-МГ4 для поверки (калибровки) приборов.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: разрывная машина.




Поверка измерителей прочности крепления



Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: электронные динамометры растяжения типа ДМР-МГ4 или аналогичные, диапазон измерений от 0,05 кН до 100 кН, пределы допускаемых значений доверительных границ относительной погрешности δ = 0,24 %.

В Республике Беларусь ремонт, техническое обслуживание и подготовку к поверке выполняет ОДО "Белспецоснастка" по адресу:

  • г. Минск, ул.Купревича, д.7, к.247, телефоны: +375 17551-20-30;
  • г. Барановичи, ул.Чернышевского, д.61/1, к.95, телефоны: +375 16364-95-29.



Дополнительно для измерителей прочности крепления анкеров ПСО-5МГ4А(АД) и ПСО-10МГ4А(АД)




Захват ПСО-10.04 для вырыва анкеров диаметром от 4 до 12 мм - 3 900q

Захват ПСО-10.04 с комплектом шайб ПСО-10.102 для вырыва анкеров диаметром от 4 до 12 мм

Захват ПСО-10.03 для вырыва тарельчатых дюбелей - 4 600q

Захват ПСО-10.03 предназначен для вырыва тарельчатых дюбелей

Соединительный кабель (старого образца) - 1 200q

Кабель соединительный для приборов ПСО-МГ4 (старого образца)


Показать все



Дополнительно для измерителей прочности крепления анкеров ПСО-20МГ4А(АД) и ПСО-30МГ4А(АД)




Захват ПСО-30.01 для вырыва анкеров диаметром от 8 до 20 мм - 5 300q

Захват ПСО-30.01 с комплектом шайб ПСО-30.027 для вырыва анкеров диаметром от 8 до 20 мм

Захват ПСО-30.02 для вырыва анкеров диаметром от 4 до 12 мм - 4 300q

Захват ПСО-30.02 с комплектом шайб ПСО-10.102 для вырыва анкеров диаметром от 4 до 12 мм

Захват ПСО-30.03 для вырыва тарельчатых дюбелей - 4 600q

Захват ПСО-30.03 предназначен для вырыва тарельчатых дюбелей


Показать все



Дополнительно для измерителей прочности крепления анкеров ПСО-50МГ4А(АД)




Захват ПСО-50.01 для вырыва анкеров диаметром от 8 до 20 мм - 5 500q

Захват ПСО-50.01 с комплектом шайб ПСО-30.027 для вырыва анкеров диаметром от 8 до 20 мм

Соединительный кабель (старого образца) - 1 200q

Кабель соединительный для приборов ПСО-МГ4 (старого образца)

Соединительный кабель (нового образца) - 4 200q

Кабель соединительный для приборов ПСО-МГ4 (нового образца)


Показать все



Дополнительно для измерителей прочности крепления анкеров ПСО-100МГ4А(АД)




Захват ПСО-100.030 для вырыва анкеров диаметром от 8 до 24 мм - 7 500q

Захват ПСО-100.030 с комплектом шайб ПСО-100.040 для вырыва анкеров диаметром от 8 до 24 мм

Соединительный кабель (старого образца) - 1 200q

Кабель соединительный для приборов ПСО-МГ4 (старого образца)

Соединительный кабель (нового образца) - 4 200q

Кабель соединительный для приборов ПСО-МГ4 (нового образца)


Показать все



Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) ПСО-5МГ4А, ПСО-10МГ4А, ПСО-20МГ4А, ПСО-30МГ4А, ПСО-50МГ4А, ПСО-100МГ4А
Руководство по эксплуатации (инструкция) ПСО-5МГ4АД, ПСО-10МГ4АД, ПСО-20МГ4АД, ПСО-30МГ4АД, ПСО-50МГ4АД, ПСО-100МГ4АД

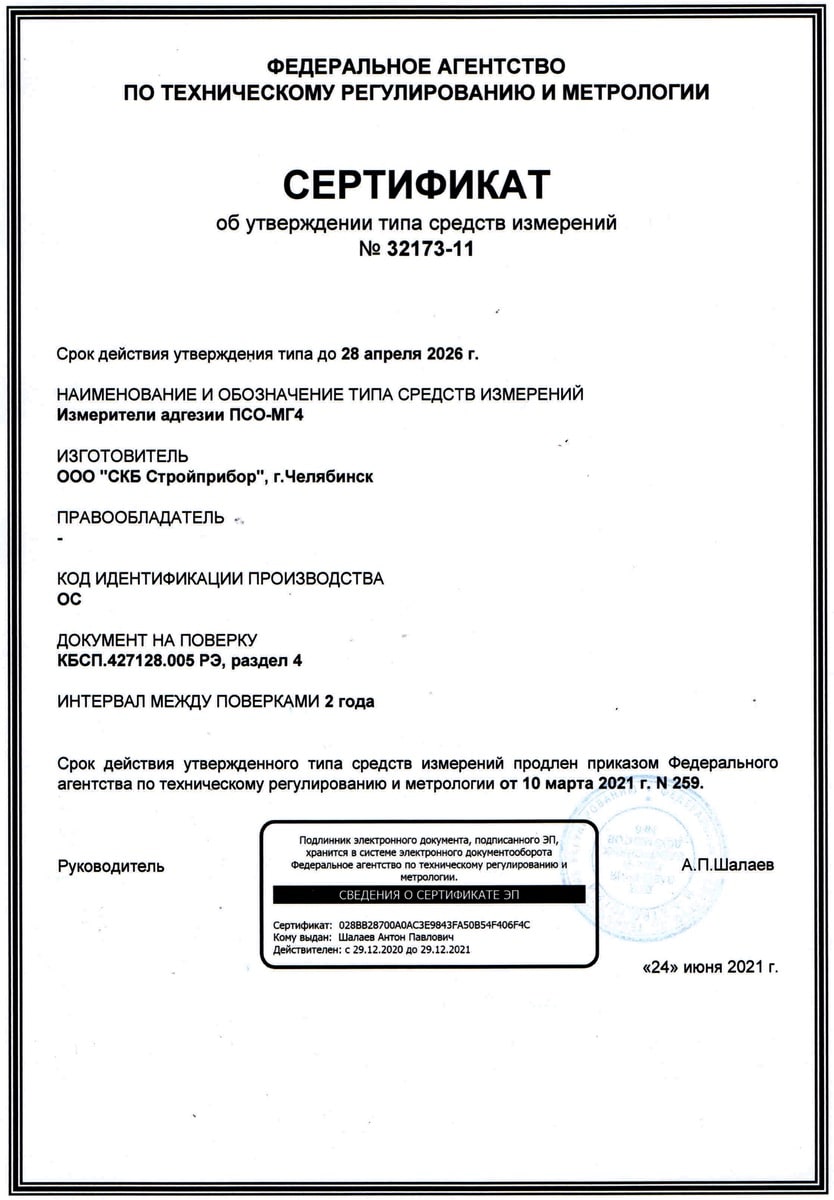

Свидетельство об утверждении типа средств измерений. Российская Федерация.

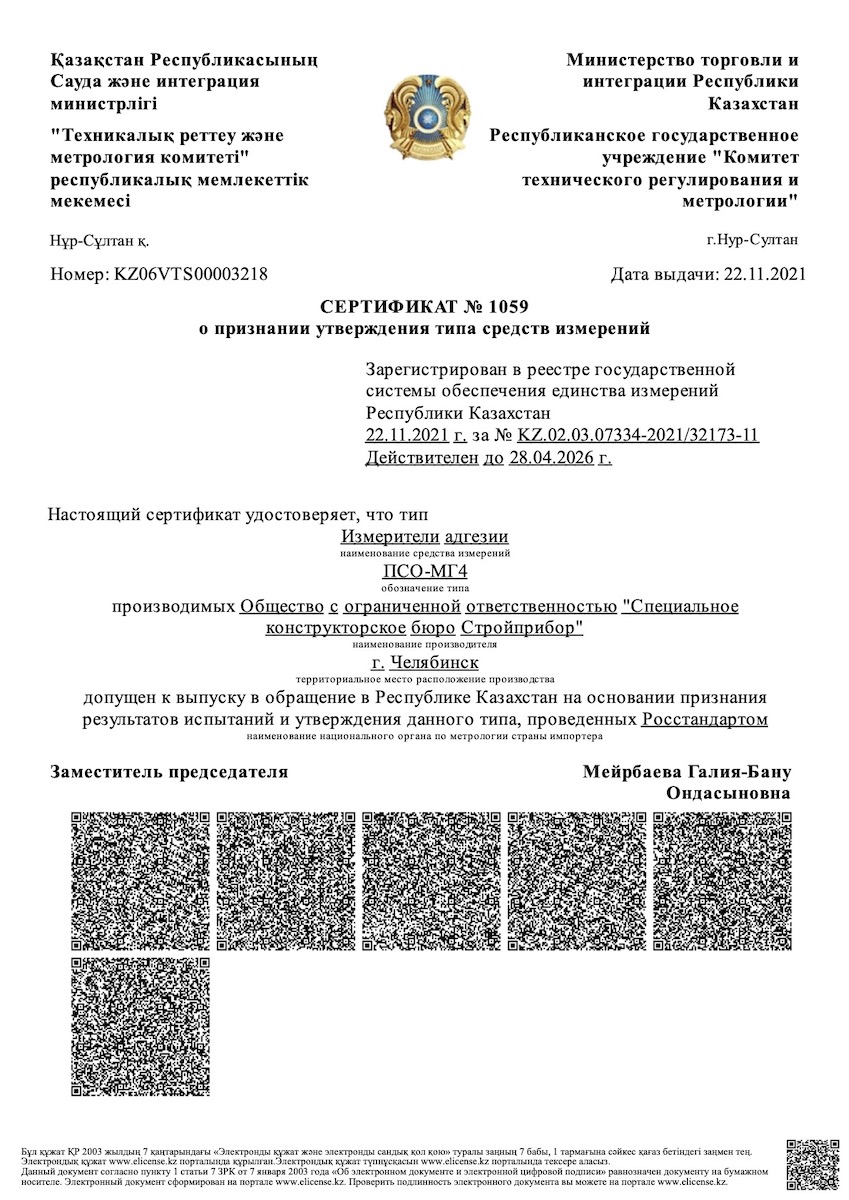

Сертификат о признании утверждения средств измерений. Республика Казахстан.

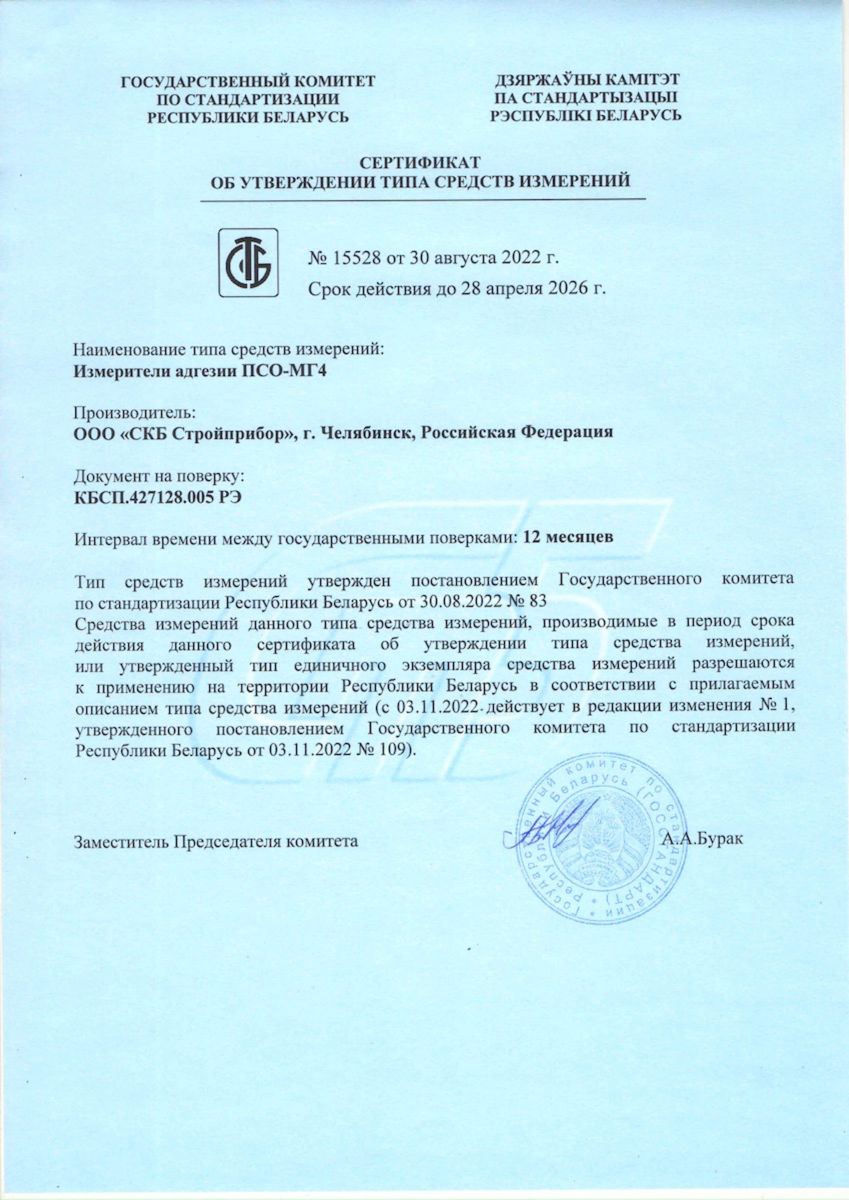

Сертификат об утверждении типа средств измерений. Республика Беларусь.

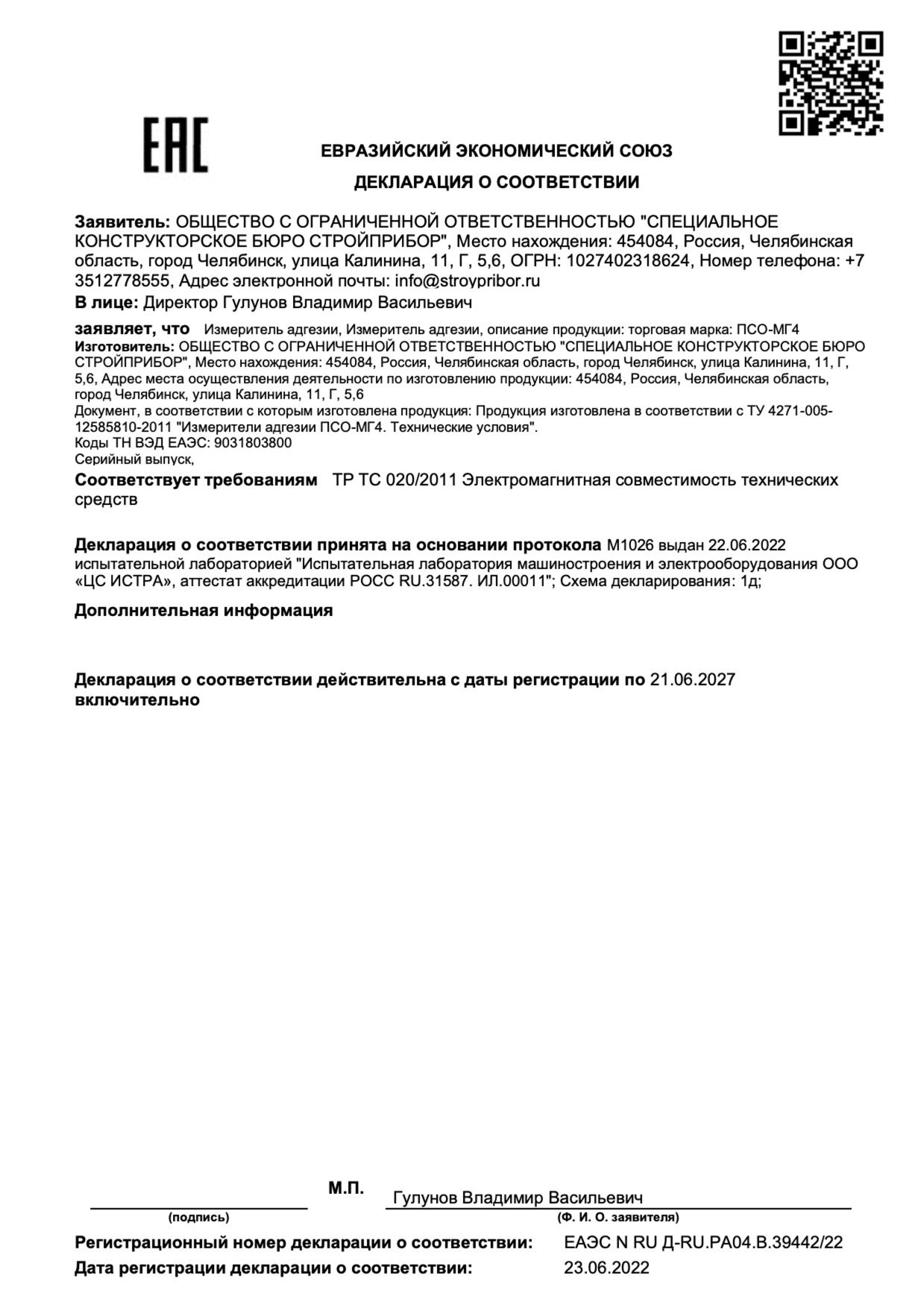

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для контроля анкерных креплений фасадных систем

Задать вопрос о приборе
Задать вопрос о приборе
