Установка поверочная УДС-МГ4



Установка поверочная УДС-МГ4


Утвержден тип средства измерения
Внесен в Госреестр РФ под № 55536-13

Установка УДС-МГ4 предназначена для измерений параметров удара: максимального ускорения и длительности ударного импульса.

Область применения установки − калибровка (настройка) измерителей прочности бетона ИПС-МГ4.04 по параметру удара: амплитуды ударного ускорения, м/с2, и длительности ударного импульса, мс.

Принцип действия установки заключается в относительно длительном накоплении необходимой для воспроизведения удара энергии и последующем ее высвобождении при взаимодействии с индентером в течение короткого времени. Необходимая для удара энергия накапливается в маятнике за счет работы против силы тяжести.

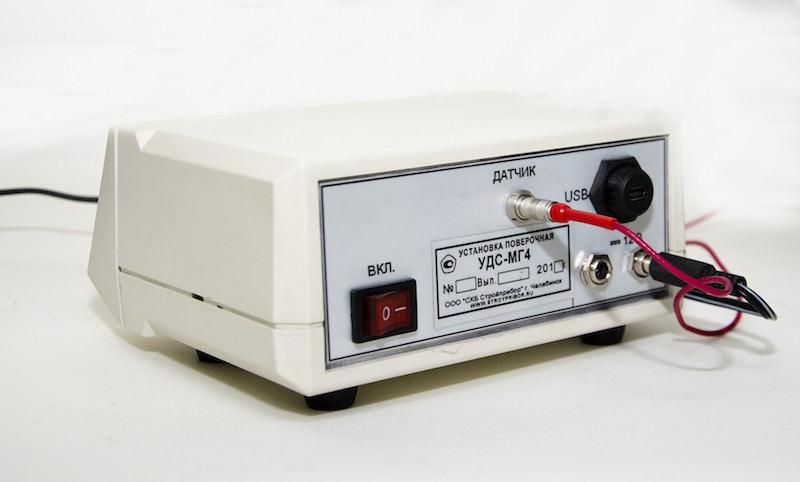

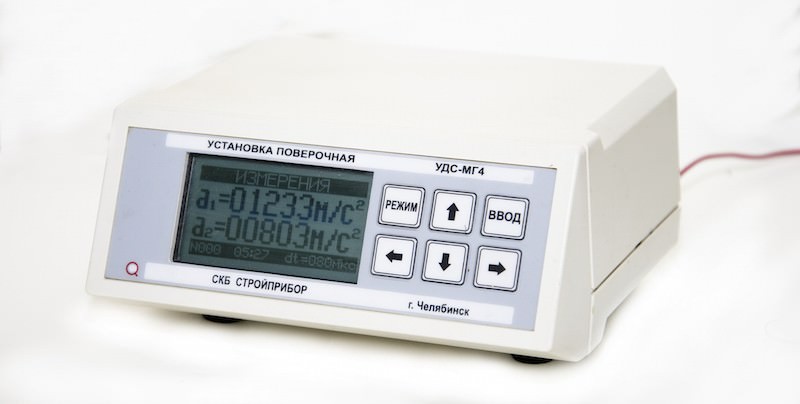

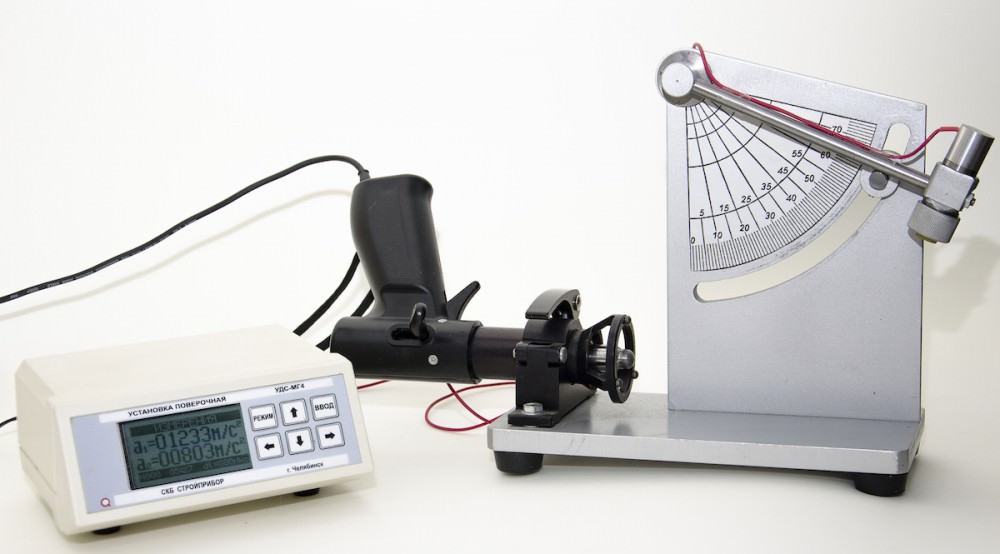

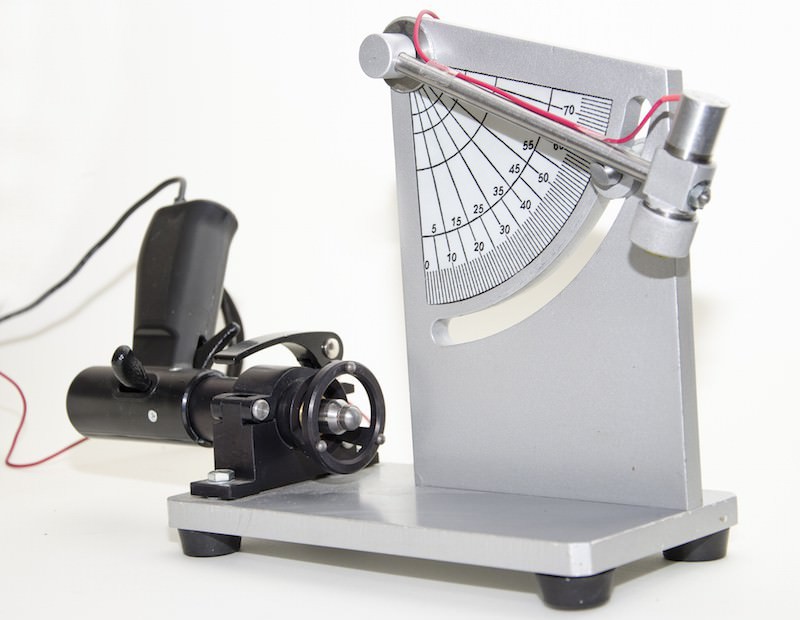

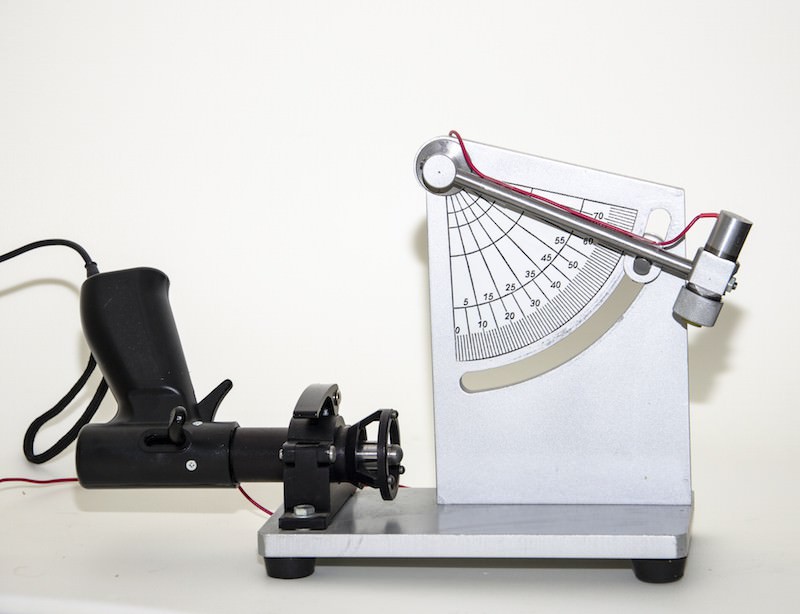

Установка состоит из маятника, с закрепленным на нем измерительным преобразователем, зажима для крепления поверяемого прибора, электронного блока и оптического датчика, предусмотрена возможность начальной фиксации маятника на заданный угол.

Для получения требуемой длительности ударного импульса применяются сменные наконечники, изготовленные из различных материалов (фторопласт, оргстекло, капролон, дюралюминий, титан).

При помощи коаксиального кабеля сигнал с измерительного преобразователя поступает в электронный блок установки.





Технические характеристики установки поверочной




Наименование характеристик УДС-МГ4
Цена, рублей (НДС не облагается) 185 000
Диапазон измерений ударных ускорений, м/c2 1000 ... 17000
Пределы допускаемой относительной погрешности измерений воспроизводимых
амплитуд ударных ускорений, %
± 6
Диапазон длительности ударных импульсов, мс 0,125 ... 0,8
Приведенная масса маятника, г 100 ± 10
Время установления рабочего режима установки после включения питания, мин 5
Габариты, длина, высота, ширина:
   – ударное устройство, мм 230×230×120
   – электронный блок, мм 150×140×80
Масса установки:
   – ударное устройство, кг 2,5
   – электронный блок, кг 0,8


Комплект поставки установки поверочной



Ударное устройство, измерительный преобразователь, электронный блок, оптический датчик, сменные наконечники, сетевой адаптер, кабель связи с ПК, CD с программным обеспечением, упаковочный кейс, руководство по эксплуатации.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.




Загрузки

Программное обеспечение для прибора.
Свидетельство об утверждении типа средств измерений. Российская Федерация.
