Измерители прочности бетона ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04



Измерители прочности бетона ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04


Утвержден тип средства измерения
Внесен в Госреестр РФ под № 60741-15,
также внесены в Госреестры Казахстана, Беларуси

Приборы ИПС-МГ4.01, ИПС-МГ4.03 и ИПС-МГ4.04 предназначены для оперативного неразрушающего контроля прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690. Область применения прибора - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Приборы могут применяться для контроля прочности кирпича и строительной керамики, также позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др.

В отличие от аналогов, приборы снабжены:

  • устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
  • устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
  • функцией исключения ошибочного промежуточного значения.

Приборы имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.

Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.

Алгоритм обработки результатов измерений включает:

  • усреднение промежуточных значений;
  • сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
  • усреднение оставшихся после отбраковки промежуточных значений;
  • индикацию и запись в память конечного значения прочности и класса бетона.

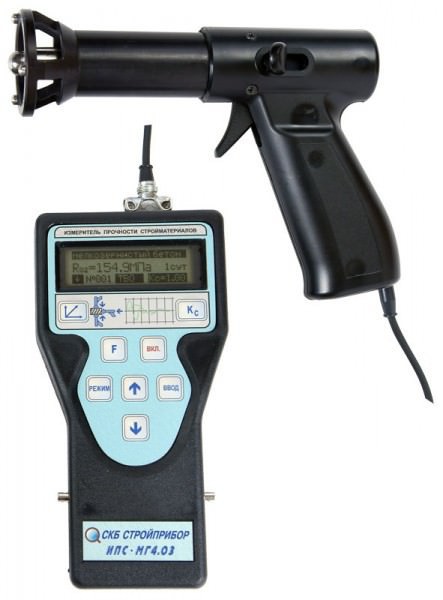

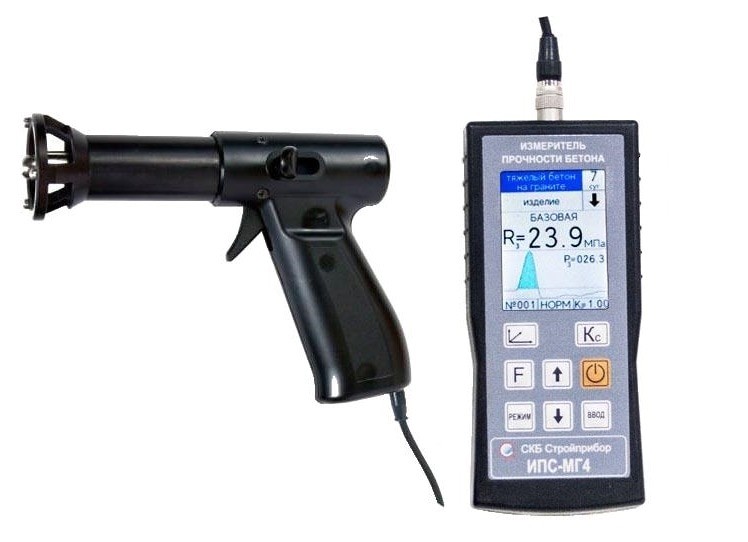

Модификация ИПС-МГ4.03 имеет все возможности прибора ИПС-МГ4.01, дополнительно оснащена функцией вычисления класса бетона В с возможностью выбора коэффициента вариации, снабжена 44 базовыми градуировочными характеристиками, учитывающими вид бетона, имеет подсветку дисплея, часы реального времени, функцию просмотра промежуточных значений прочности бетона и оснащена возможностью уточнения базовых градуировочных характеристик в зависимости от условий твердения и возраста бетона.

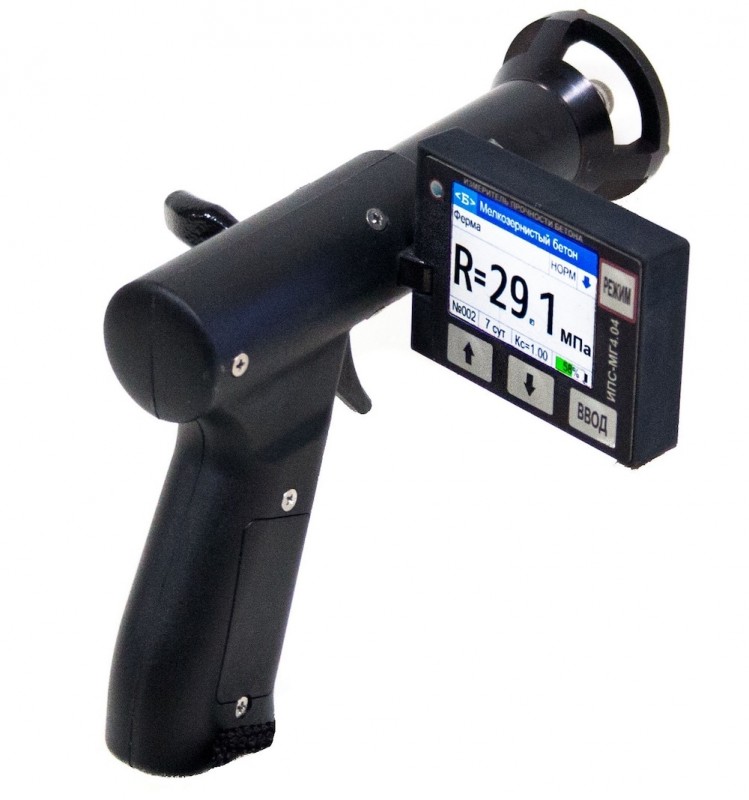

В модификации ИПС-МГ4.04 электронный блок закреплен на корпусе склерометра с возможностью поворота на 90° относительно его продольной оси. Прибор оснащен устройством автоматического определения направления удара, имеет функцию просмотра промежуточных значений.

Примечание: В соответствии с ГОСТ 18105 метод ударного импульса отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.
Допускается также привязка градуировочной зависимости, установленной в приборе с помощью коэффициента совпадения в соответствии с ГОСТ 22690 (п. 6.1.8, Приложение Ж).




Технические характеристики измерителей прочности бетона




Наименование характеристик ИПС-МГ4.01 ИПС-МГ4.03 ИПС-МГ4.04
Цена, рублей (НДС не облагается) 52 000 61 000 63 000
Диапазон измерения прочности, МПа от 3 до 100 от 3 до 100 от 3 до 100
Пределы допускаемой относительной погрешности измерения прочности, % ± 8 ± 8 ± 8
Объем архивируемой информации, значений 500 15000 16000
Количество индивидуальных градуировочных зависимостей, шт. 9 20 9
Количество базовых градуировочных зависимостей, шт. 1 44 1
Габаритные размеры, мм:
- электронного блока 180x90x30
- склерометра 185х130х70 180х140х130
Масса, кг, не более 0,77 0,55
Средняя наработка на отказ, ч, не менее 3000
Средний срок службы, лет, не менее 10


Комплект поставки измерителей прочности бетона



Электронный блок, склерометр, контрольный образец, кабель связи с компьютером, CD с программным обеспечением, упаковочный кейс, руководство по эксплуатации.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: толщиномер лакокрасочных покрытий автомобилей, приборы для испытания грунтов.




Поверка измерителей прочности бетона



Периодическую поверку осуществляют региональные центры метрологии:

Основные средства поверки: Меры эквивалентные прочности бетона МЭПБ-МГ4.




Дополнительно для измерителей прочности бетона ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04

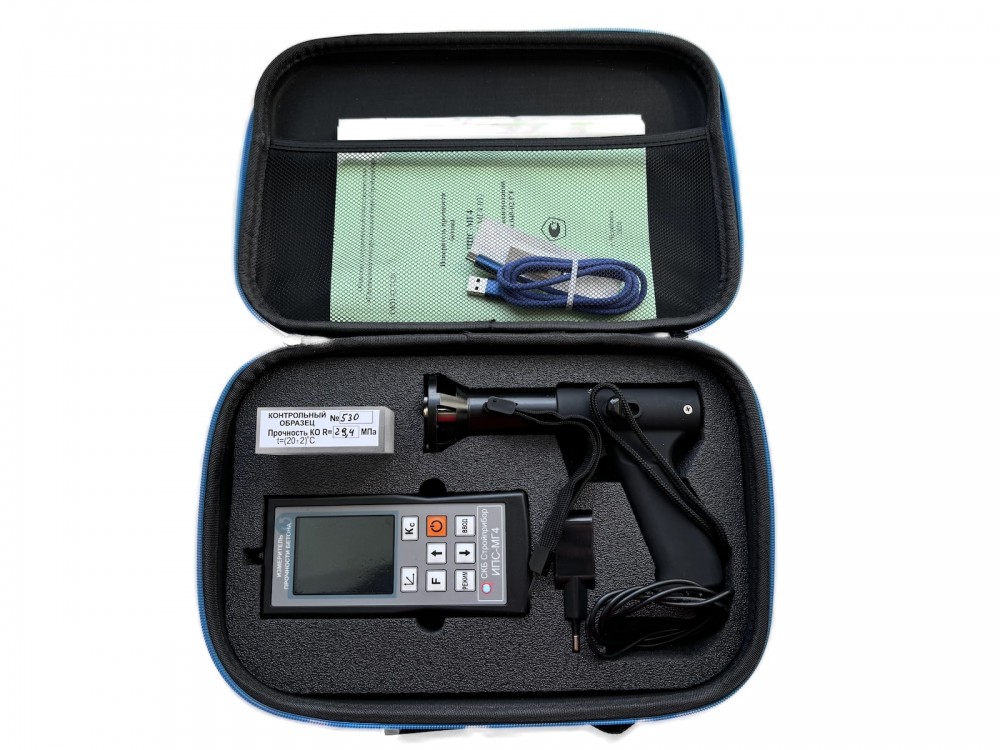

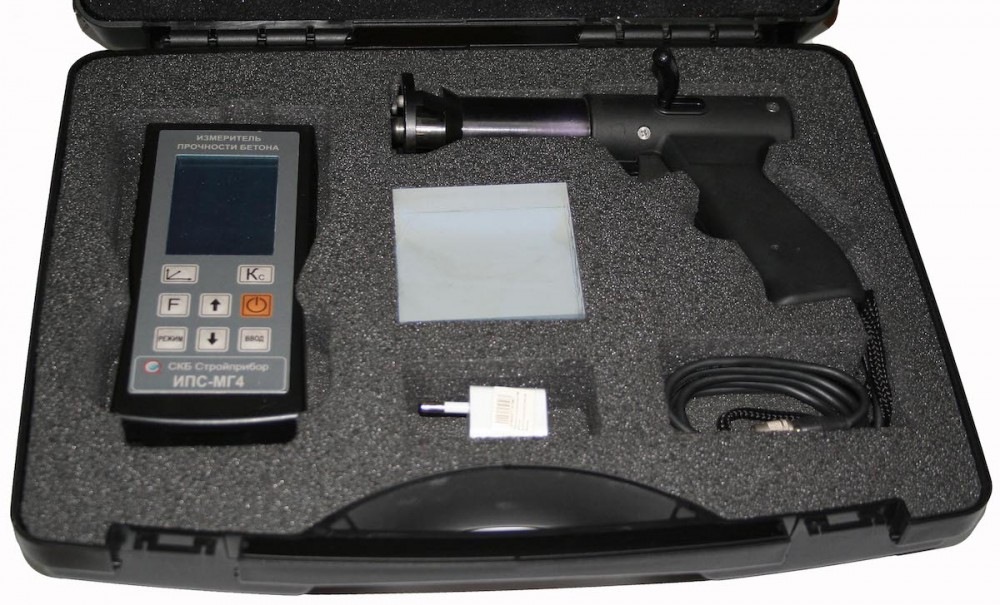

Кейс для приборов ИПС-МГ4.01 и ИПС-МГ4.03

Кейс для измерителей прочности бетона ИПС-МГ4.01 и ИПС-МГ4.03

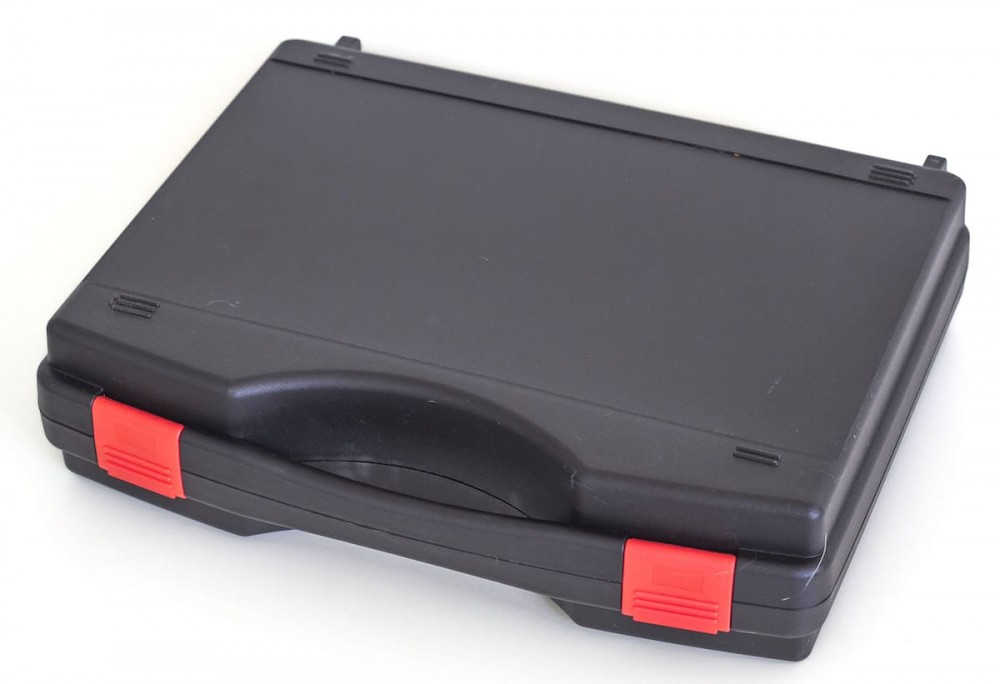

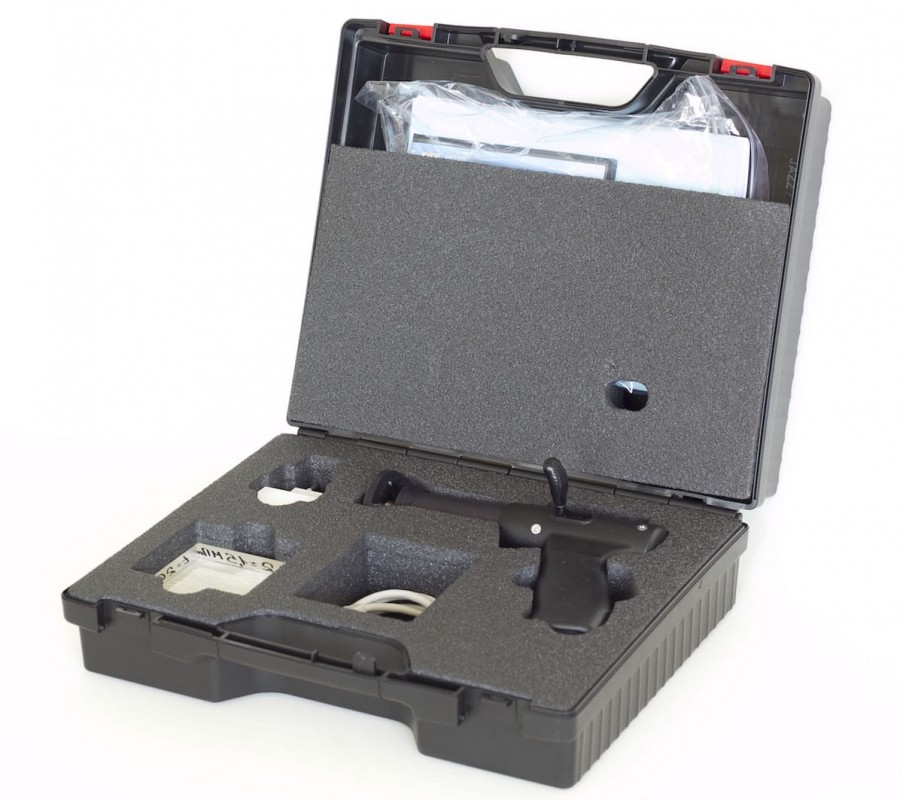

Кейс для прибора ИПС-МГ4.04

Кейс для измерителей прочности бетона ИПС-МГ4.04

Контрольный образец для приборов ИПС-МГ4.01, ИПС-МГ4.03 и ИПС-МГ4.04

Контрольный образец для измерителей прочности бетона ИПС-МГ4.01, ИПС-МГ4.03 и ИПС-МГ4.04


Показать все





Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) ИПС-МГ4.01
Руководство по эксплуатации (инструкция) ИПС-МГ4.03
Руководство по эксплуатации (инструкция) ИПС-МГ4.04

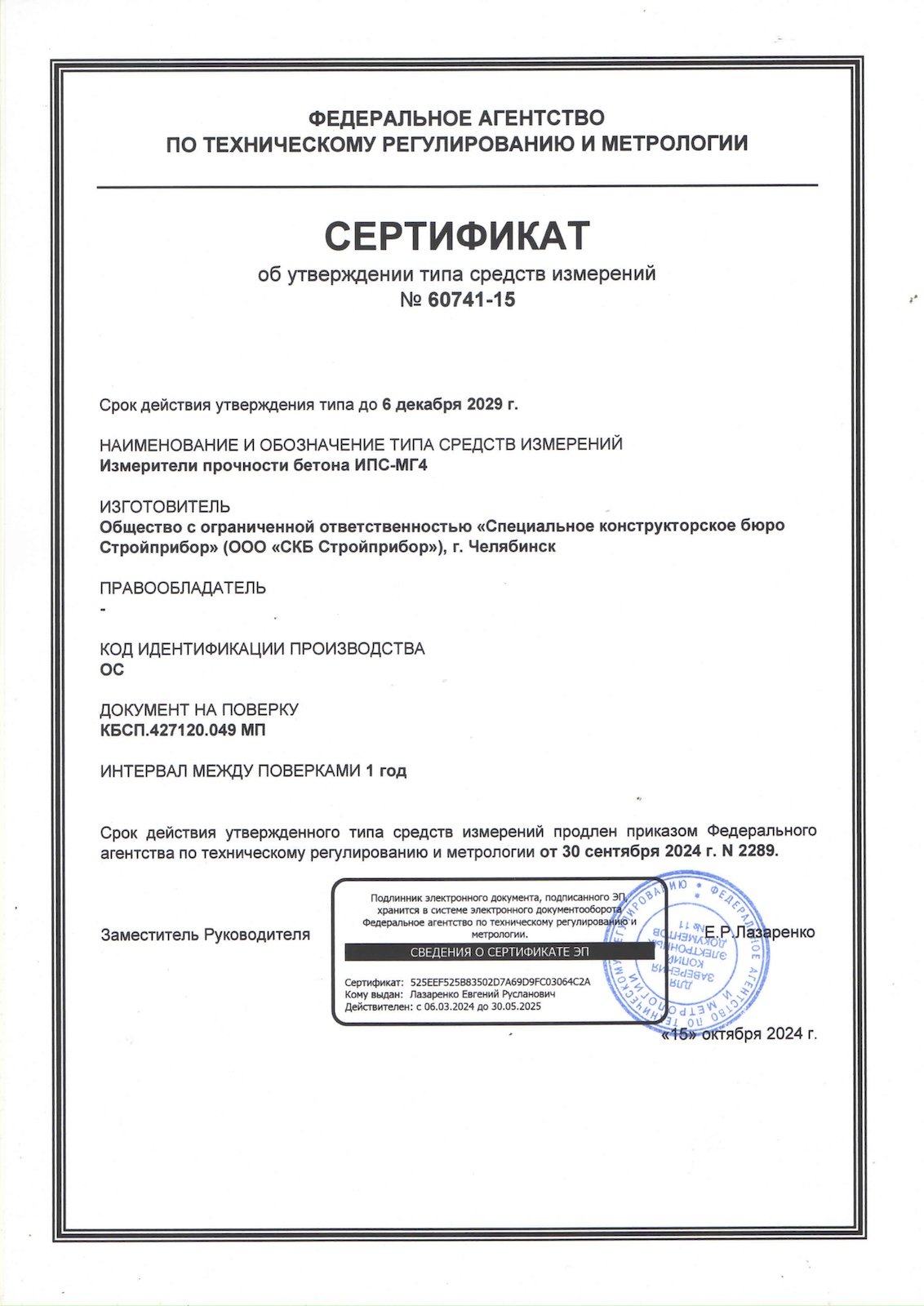

Свидетельство об утверждении типа средств измерений. Российская Федерация.

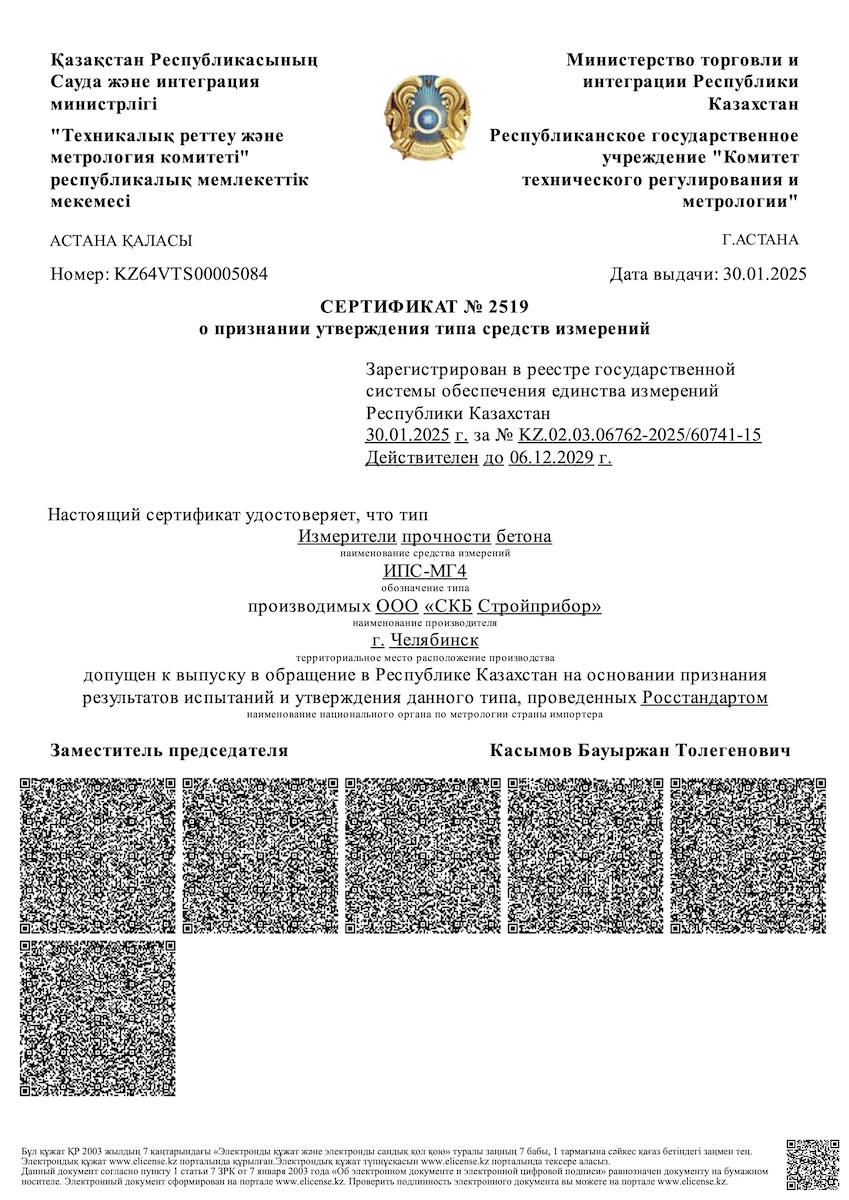

Сертификат о признании утверждения средств измерений. Республика Казахстан.

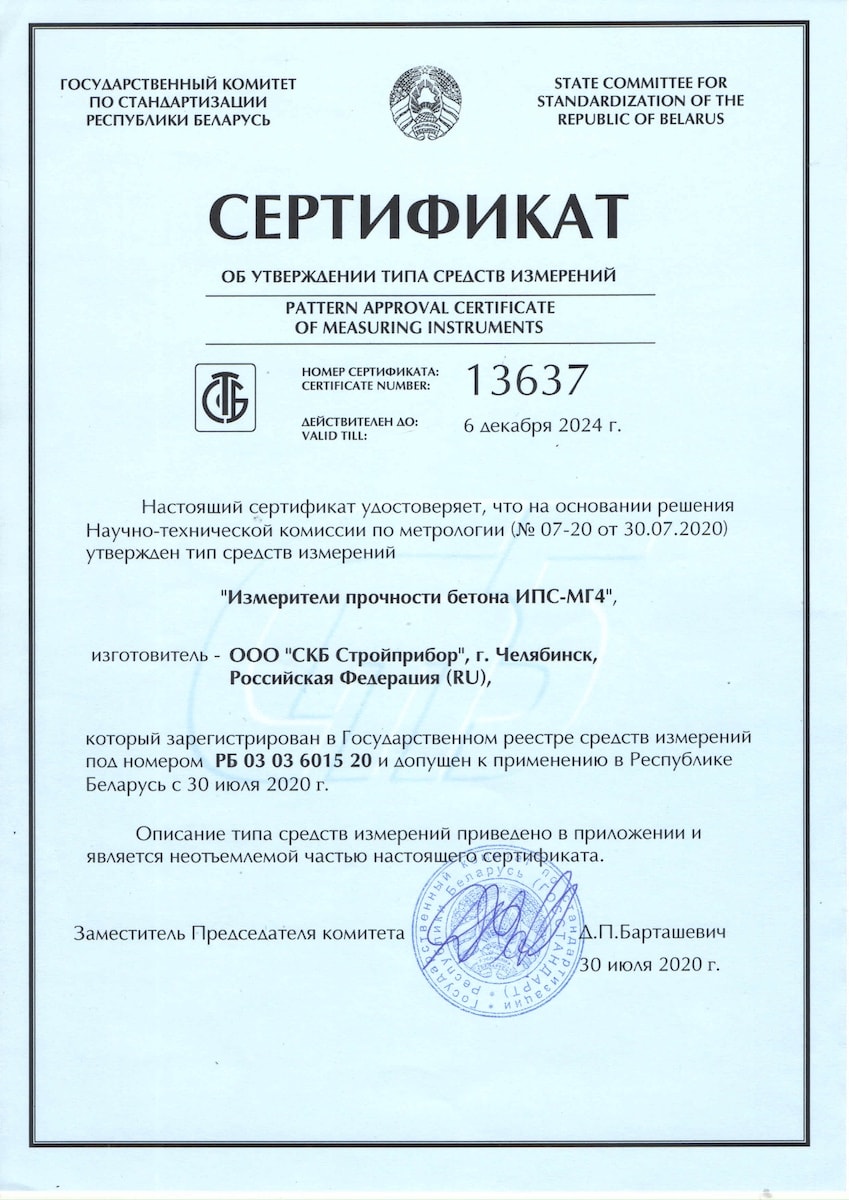

Сертификат об утверждении типа средств измерений. Республика Беларусь.

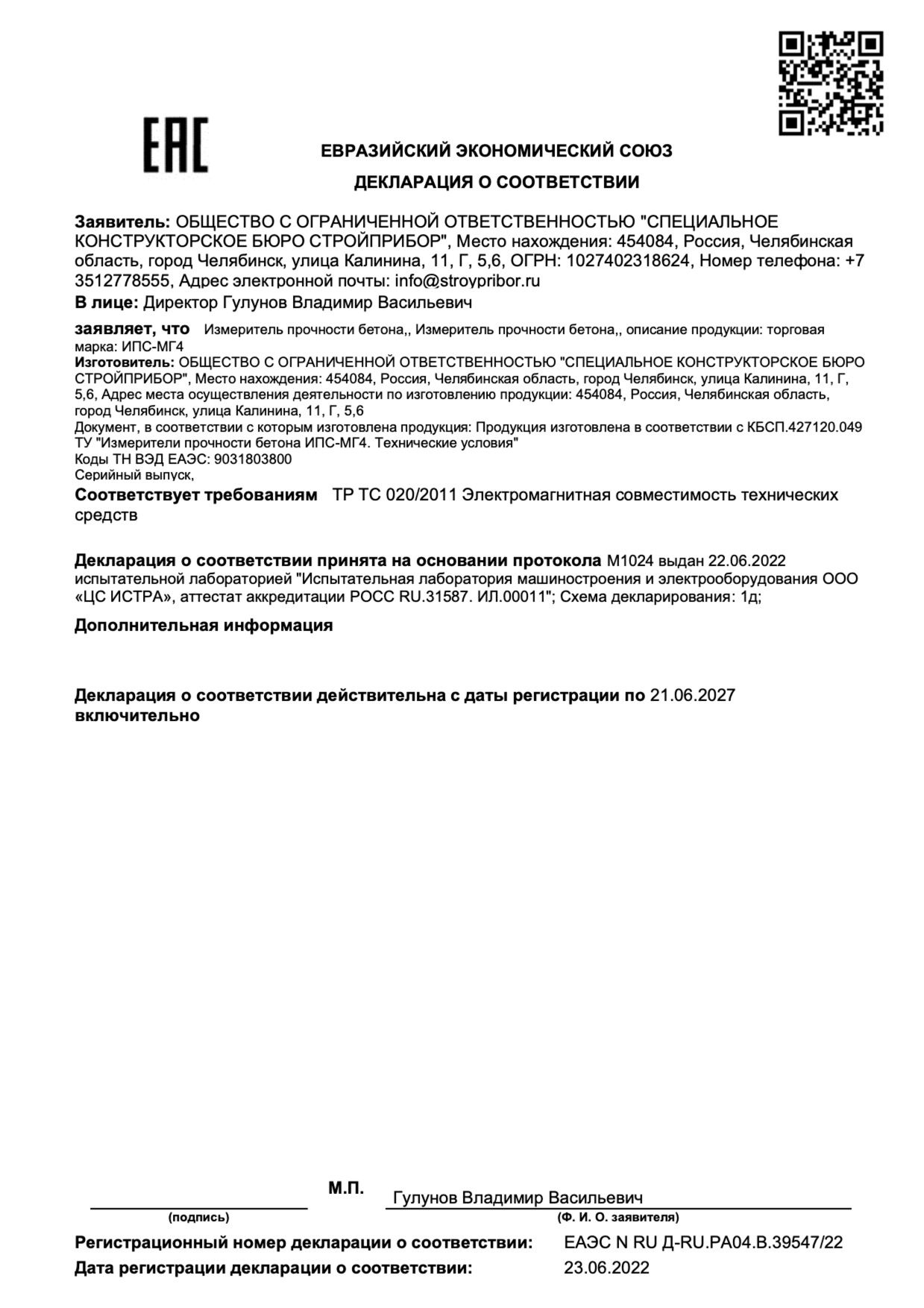

Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств"


Все Приборы для обследования несущих и ограждающих конструкций зданий и сооружений

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:





18.04.2017

Спрашивает Иванов Григорий Игоревич:

Добрый день, имеется ИПС-МГ4.03 2007года выпуска, везде в интрукциях по прибору написана возможность соединения с ПК, но в данном приборе разъем отсутствует(usb), с кого года добавлена возможность подключения к ПК?

Отвечает Олег:

ИПС-МГ4.03 выпускается с разъемом USB c 2012г. На вашем приборе подключение к ПК выполняется по средсвам специального кабеля USB. Можете заказать данный кабель у менеджеров.


17.04.2017

Спрашивает Иванов Игорь Антонович:

Можно ли с компьютера с помощью программы внести данные в архив ИПС мг4.03?

Отвечает Олег:

Нет, это невозможно.


26.02.2017

Спрашивает Анатолий Владимирович Абрамович:

Добрый день. Прибор ИПС-МГ4.04. Провожу обследование здания- определяю прочность бетона железобетонных колонн. Обязательно ли проводить параллельные испытания прямыми методами для построения градуировочных зависимостей для данных конкретных условий?

Отвечает Сергей:

В соответствии с ГОСТ 18105-2010 контроль прочности бетона косвенными неразрушающими методами проводят с обязательным использованием градуировочных зависимостей, предварительно установленных в соответствии с требованиями ГОСТ 22690-2015.

В п. 4.3 ГОСТ 18105-2010 допускается проведение неразрушающего контроля прочности бетона без построения градуировочных зависимостей, но с использованием базовых зависимостей прибора путем привязки к прочности бетона контролируемой партии конструкций.  Методика привязки градуировочной зависимости представлена в Приложении Ж ГОСТ 22690-2015

Рекомендуем вам ознакомиться с ГОСТ 18105-2010 (п. 5.5 - п. 5.8)


17.02.2017

Спрашивает Дмитрий:

Здравствуйте. Используем прибор ИПС-МГ4.04. Скажите пожалуйста: стучим бетон в конструкции на дисплее появляются значения R среднии. Это уже готовая прочность бетона на участке или надо строить градуировочные зависимости на основании параллельных испытаний.

Отвечает Сергей:

В соответствии с ГОСТ 18105-2010 контроль прочности бетона косвенными неразрушающими методами проводят с обязательным использованием градуировочных зависимостей, предварительно установленных в соответствии с требованиями ГОСТ 22690-2015.

В п. 4.3 ГОСТ 18105-2010 допускается проведение неразрушающего контроля прочности бетона без построения градуировочных зависимостей, но с использованием базовых зависимостей прибора путем привязки к прочности бетона контролируемой партии конструкций.

Методика привязки градуировочной зависимости представлена в Приложении Ж ГОСТ 22690-2015


07.02.2017

Спрашивает Карталов Максим:

Прибор ИПС-МГ4.03. Можно ли производить испытания прочности цементно-песчаного раствора в кирпичной кладке?

Отвечает Олег:

Нет.


28.07.2016

Спрашивает Аверьянов Евгений Владимирович:

Приобрели ИПС-МГ4.03. Свидетельство о поверке на прибор в комплекте есть, на СОП нет. Скажите, где можно оформить поверку СОП?

Отвечает Олег:

Контрольный образец, как Вы его называете СОП, поверке не подлежит.
Для поверки приборов типа ИПС-МГ4 применяется комплект из 3-х мер прочности бетона МЭПБ-МГ4 (с поверкой), производства ООО "СКБ Стройприбор"
детальную информацию о стоймости можно получить по ссылке http://www.stroypribor.com/produkt/catalog/Metrologicheskoe-oborudovanie/Metrologicheskoe-oborudovanie_113.html


12.07.2016

Спрашивает Радецкий Максим:

Добрый день! Хотел узнать у меня прибор ИПС-МГ4+, №1926, с недавнего времени начал зависать, при этом чтобы отключить приходится вынимать батарейку. Не подскажете что делать, есть ли в Воронеже или Липецке сервисцентр?

Отвечает Олег:

Прибор необходимо отправить в ремонт по адресу г. Челябинск, ул. Работниц, 72, тел. +7 (351) 277-85-55


25.05.2016

Спрашивает Алекс:

Если не зажимать кубик в пресс, показатели критично будут отличаться?

Отвечает Олег:

Если кубик бетона не зажимать в прессе, то в результате ударного импульса кубик может смещаться, что приведет к погрешности измерений.


25.05.2016

Спрашивает Юрий:

Здравствуйте ,подскажите, можно ли прибором ИПС-МГ4.01 производить замеры прочности тротуарной плитки произведенной методом полусухого прессования.и какой подходит режим?

Отвечает Олег:

Если проведена калибровка прибора методом параллельных испытаний на прочность с помощью прибора и в прессе, то измерять прочность тратуарной плитки можно по индивидуальной градуировочной зависимости для данной плитки.


10.05.2016

Спрашивает Валерий:

Добрый день! Подскажите, где можно поверить ИПС в Санкт-Петербурге? При обращении в Тест-Санкт-Петербург, был получен ответ, что они не поверяют указанный прибор!

Отвечает Сергей:

Здравствуйте, по вашему вопросу мы обратились в ФБУ «Тест–С.-Петербург» и получили положительный ответ, они поверяют измерители прочности бетона ИПС-МГ4 (все его модификации) с середины 2015 года. Телефон отдела поверки: +7 (812) 244-60-25.


21.01.2016

Спрашивает Павел:

Здравствуйте! Подскажите, пожалуйста, модель или номер разъема (вилки) на конце кабеля, который входит в электронный блок ИПС-МГ4.03. Спасибо.

Отвечает Олег:

Добрый день. РШ2Н-1-17, вилка.


03.11.2015

Спрашивает Вячеслав:

Здравствуйте! В описании прибора указано, что он может применяться для контроля прочности кирпича. Какой ГОСТ это регламентирует? Где ещё содержится информация по измерению прочности кирпича ударно-импульсным методом?

Отвечает Олег:

Методик по контролю кирпича ударным импульсом нам не известно, есть методика контроля ультразвуком ГОСТ 24332-88. Наш опыт контроля бетона и кирпича говорит о том, что результаты контроля силикатного кирпича приборами ИПС-МГ4.03 более однородны и стабильны. В приборе есть и градуировочная характеристика "Кирпич силикатный", установленная при испытании Синеглазовского кирпича (Челябинская область) в прессе и прибором. Для кирпича других производителей градуировочную характеристику прибора следует уточнять аналогично.


03.09.2015

Спрашивает Дмитрий:

03.09.2015
Спрашивает Дмитрий:
Какой метод контроля у данного прибора по неразрушающему контролю? Ультразвук? или ВИК ? Спасибо!
Отвечает Олег:
Метод ударного импульса по ГОСТ 22690.


Я правильно понял, это метод разрушающего контроля? Спасибо!

Отвечает Олег:

Нет. Метод ударного импульса, относится к неразрушающему методу. Ознакомитесь с ГОСТ 22690.


03.09.2015

Спрашивает Дмитрий:

Какой метод контроля у данного прибора по неразрушающему контролю? Ультразвук? или ВИК ? Спасибо!

Отвечает Олег:

Метод ударного импульса по ГОСТ 22690.


21.07.2015

Спрашивает Иван:

Как сильно влияет влажность бетона на показания прибора ИПС-МГ4 03? может следует показания умножить на поправочный коэффициент?

Отвечает Олег:

Контроль по влажным поверхностям изделий может приводить к занижению показаний ультразвуковых приборов (при поверхностном прозвучивании) и приборов ударного действия до 10...15%. Влажность бетона не влияет на показания приборов, работающих по методам отрыва со скалыванием и скалывания ребра.


30.06.2015

Спрашивает Марина:

Правильны ли показания прибора при наличии на поверхности бетонных балок состава ЭМАКО толщиной 1-2мм или состав необходимо удалить

Отвечает Олег:

Необходимо удалить покрытие и зачистить поверхность бетона. В таких случаях наилучший вариант это испытание методом отрыва со скалыванием, например прибором ПОС-50ИГ4. Показания прибора ИПС-МГ4 необходимо уточнять в соответствии с ГОСТ 22690, поскольку метод ударного импульса, в соответствии с ГОСТ 18105, является косвенным методом определения прочности бетона.


10.06.2015

Спрашивает Дамир:

Добрый день при покупке прибора ИПС-МГ4.04 будет ли прилагаться свидетельство на этот прибор?

Отвечает Олег:

Да, конечно.


09.06.2015

Спрашивает Дамир:

Добрый день какой прибор можно приобрести для измерения прочности бетона,кирпича,раствора ит.д. Какой лучше прибор?какой надежнее и точнее дает результаты ИПС-МГ4.04 или ИПС-МГ4.03? спасибо

Отвечает Олег:

Для работы при обследовании конструкций зданий удобнее ИПС-МГ4.04, у него нет кабеля с разъемом в связи с чем выше надежность. А в общем приборы идентичны, у них одинаковые: диапазон, погрешность, объем памяти и единый склерометр.
При обследовании так же необходимо иметь прибор, работающий по методу отрыва со скалыванием (например ПОС-50МГ4 http://www.stroypribor.com/produkt/catalog/sklerometr-kontrol-prochnosti-betona/izmeriteli-prochnosti-betona-pos-50mg4-skol.html).


08.06.2015

Спрашивает Дамир:

Добрый день!когда будет внесен в Внесен в Госреестр РФ прибор ИПС-МГ4.04 ?

Отвечает Олег:

Уже внесен приказом №597 от 21.05.2015г, зарегистрирован под №60741-15.


29.04.2015

Спрашивает Фуркат:

Скажите пожалуйста. Можно ли приобрести "контрольный образец из оргстекла" прибора ИПС - МГ4.01. Отдельно образец был потерян.

Отвечает Олег:

Приобрести можно, но необходимо прислать Ваш прибор к нам. Обратитесь к менеджерам нашей компании по тел. +7 (351) 277-85-55
