Ультразвуковые приборы для контроля прочности бетона УКС-МГ4, УКС-МГ4С



Ультразвуковые приборы для контроля прочности бетона УКС-МГ4, УКС-МГ4С


Утвержден тип средства измерения
Внесен в Госреестр РФ под № 38169-08 (продлен до 2029 года)
Внесен в Госреестр Казахстана, Беларуси

Приборы УКС-МГ4, УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.

При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания.

Основные функции приборов:

  • Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании
  • Определение прочности строительных материалов по установленной градуировочной зависимости
  • Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
  • Возможность установки индивидуальных градуировок для различных видов стройматериалов
  • Определение глубины трещин
  • Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
  • Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов).
  • Передача информации, полученной в результате измерений, на ПК

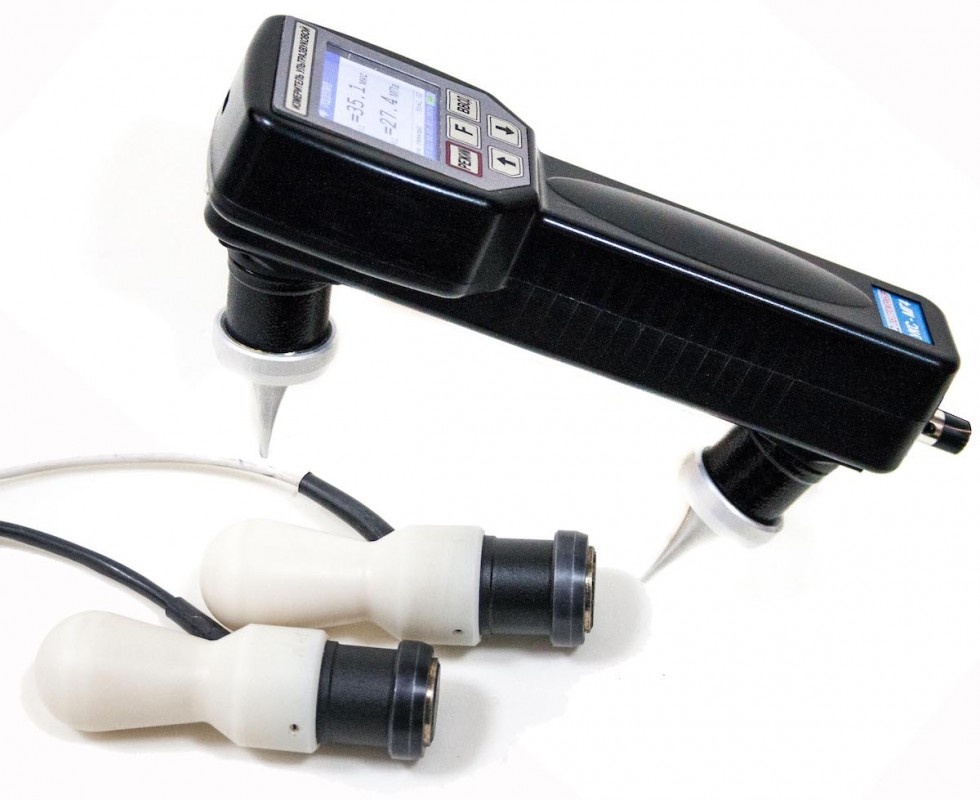

Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.

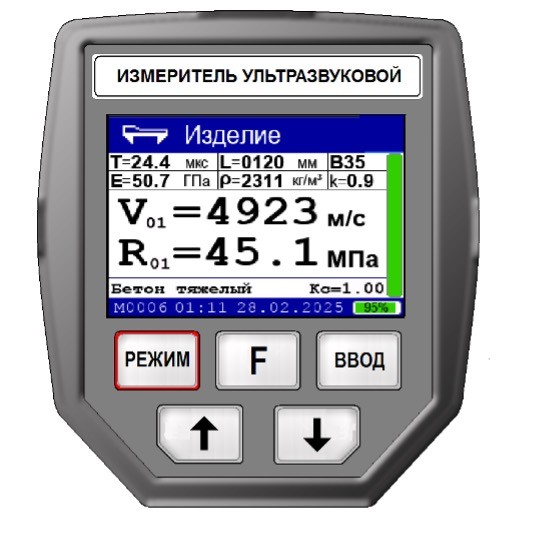

С 10.01.2020 г освоен выпуск новой версии прибора УКС-МГ4 с увеличенным цветным дисплеем и регулируемой подсветкой. В приборе добавлены дополнительные функции:

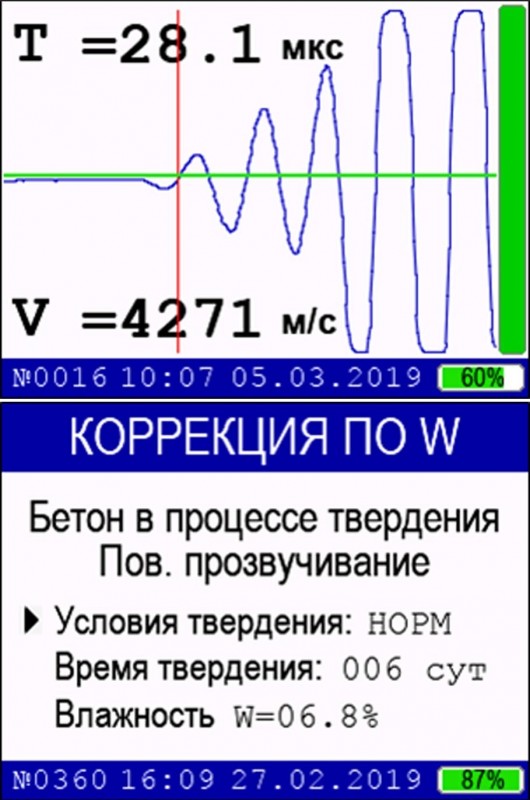

  • Корректировка скорости распространения УЗК в зависимости от влажности, в соответствии с ВСН 66 30 – 72
  • Определение динамического модуля упругости бетона по измеренной скорости и введенной в прибор значениях плотности и поправочного коэффициента
  • Вывод графика ультразвукового сигнала с возможностью точной настройки параметров приемника прибора

Область применения приборов - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.

Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.




Технические характеристики ультразвуковых приборов




Наименование характеристики УКС-МГ4
(цветной дисплей)
УКС-МГ4С
(цветной дисплей)
Цена, рублей (НДС не облагается) 150 000 170 000
Диапазон измерений времени распространения УЗК, мкс от 15 до 150 от 15 до 2000
Дискретность индикации времени распространения УЗК, мкс 0,1
Диапазон измерения скорости УЗК, м/с от 1000 до 8000
Пределы допускаемой основной абсолютной погрешности
измерений времени распространения УЗК Δt, мкс, не более:
где t – измеренное вре­мя распространения УЗК в мкс.
t = ±(0,01t+0,1)
Амплитуда напряжения генератора зондирующих импульсов , В 500 ± 100
Рабочая частота колебаний, кГц 70 ± 15
Габаритные размеры, мм
- электронного блока с преобразователями (ПЭП) для
поверхностного прозвучивания;
230х130х73
- ПЭП для сквозного прозвучивания. - ø35х120
Масса прибора, кг 0,55 1,1
Продолжительность непрерывной работы прибора, ч, не менее 30
Средняя наработка на отказ, ч, не менее 20000
Полный средний срок службы, лет 10


Комплект поставки ультразвуковых приборов



Электронный блок, совмещенный с ПЭП для поверхностного прозвучивания, контрольный образец, упаковочный кейс, кабель связи с ПК, программное обеспечение, руководство по эксплуатации.

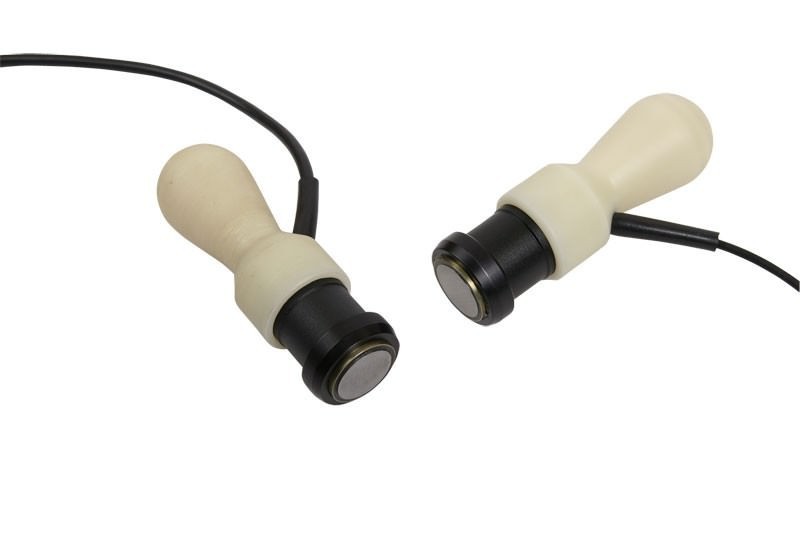

Дополнительно для УКС-МГ4С: ПЭП для сквозного прозвучивания, литол.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: толщиномер ультразвуковой, динамометр.




Поверка ультразвуковых приборов



В Республике Беларусь ремонт, техническое обслуживание и подготовку к поверке выполняет ОДО "Белспецоснастка" по адресу:

  • г. Минск, ул.Купревича, д.7, к.247, телефоны: +375 17551-20-30;
  • г. Барановичи, ул.Чернышевского, д.61/1, к.95, телефоны: +375 16364-95-29.

Периодическую поверку осуществляют региональные центры метрологии:

Основные средства поверки: комплект образцов толщины и скорости распространения ультразвуковых волн СП001.




Дополнительно для ультразвуковых приборов для контроля прочности бетона УКС-МГ4, УКС-МГ4С

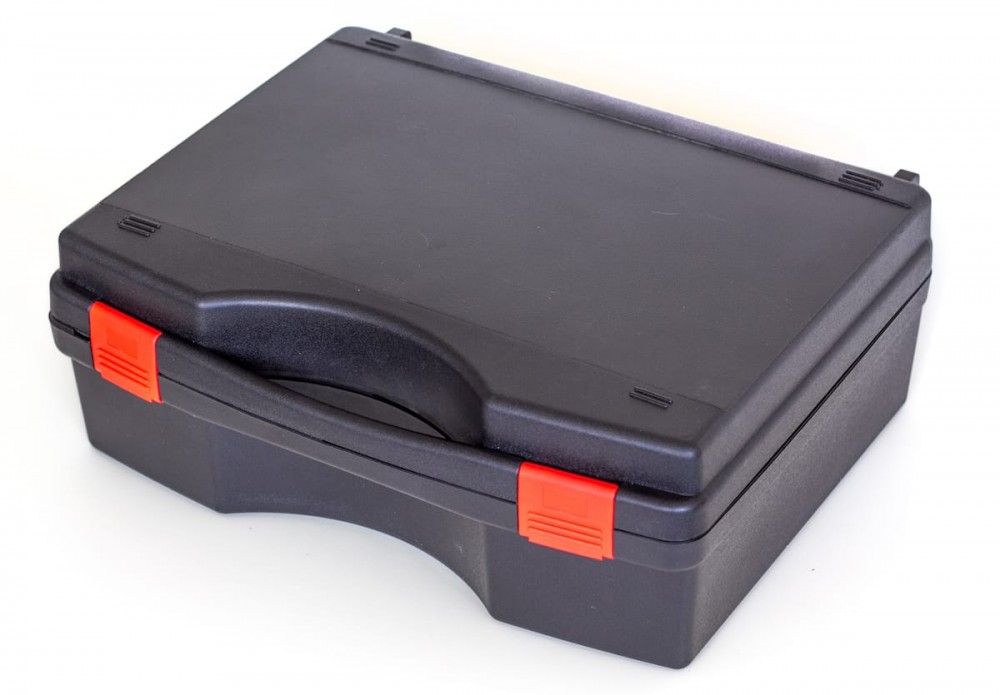

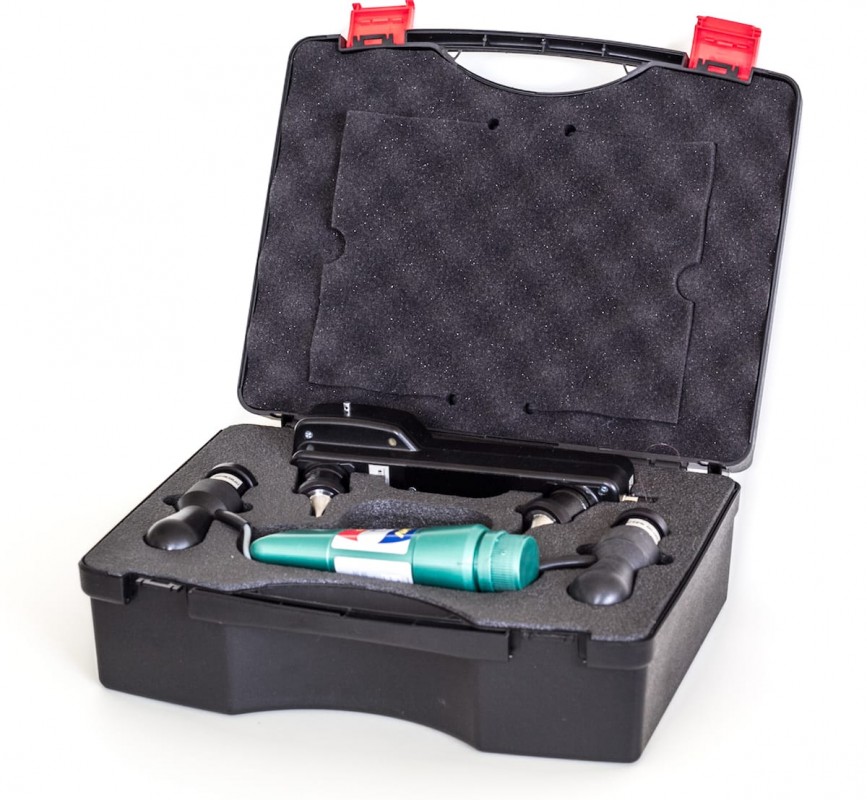

Кейс для приборов УКС-МГ4 - 4 200 руб.

Кейс для ультразвуковых приборов для контроля прочности бетона УКС-МГ4

Контрольный образец для приборов УКС-МГ4, УКС-МГ4С - 1 380 руб.

Контрольный образец для ультразвуковых приборов для контроля прочности бетона УКС-МГ4, УКС-МГ4С




Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) УКС-МГ4, УКС-МГ4С

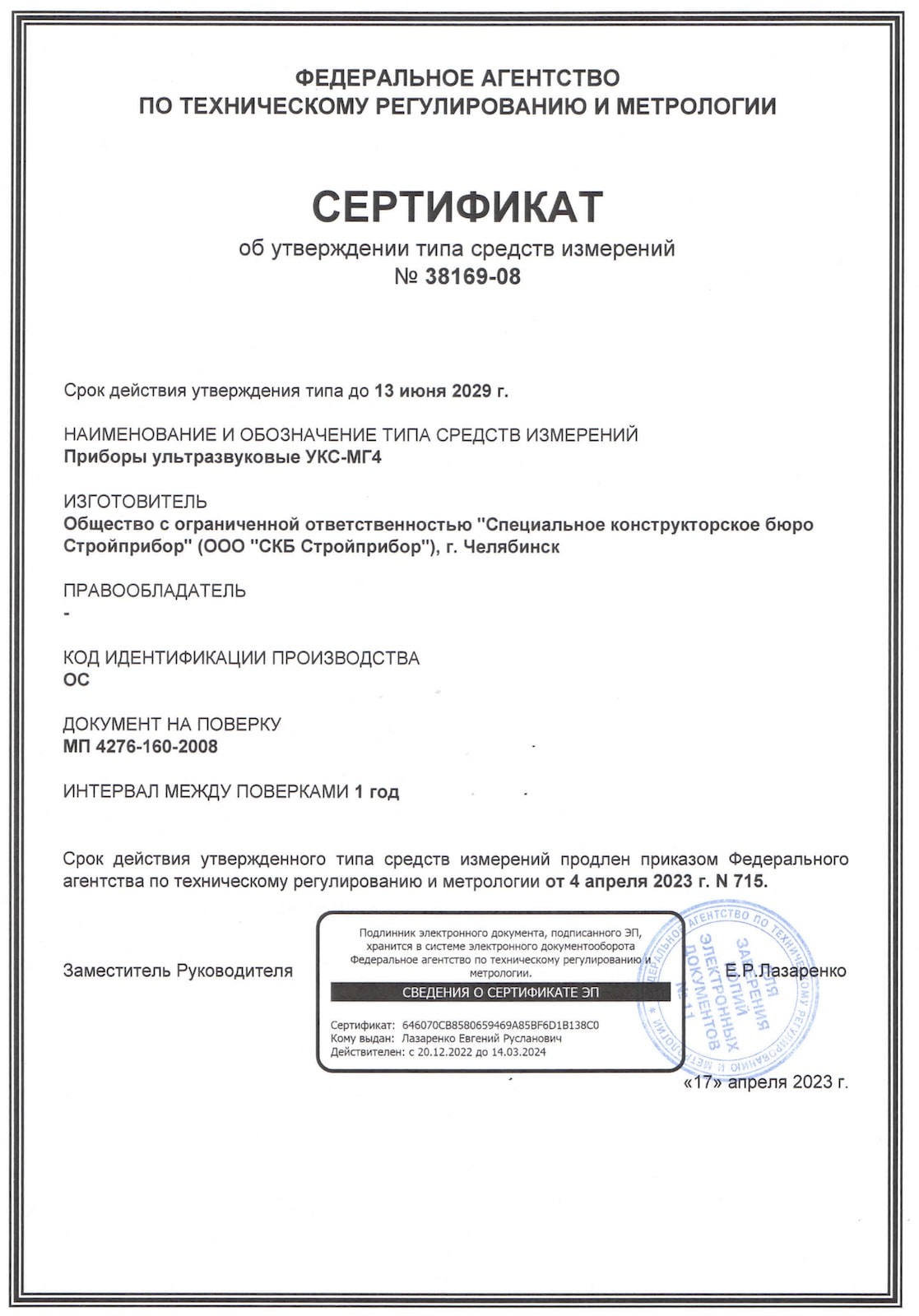

Свидетельство об утверждении типа средств измерений. Российская Федерация.

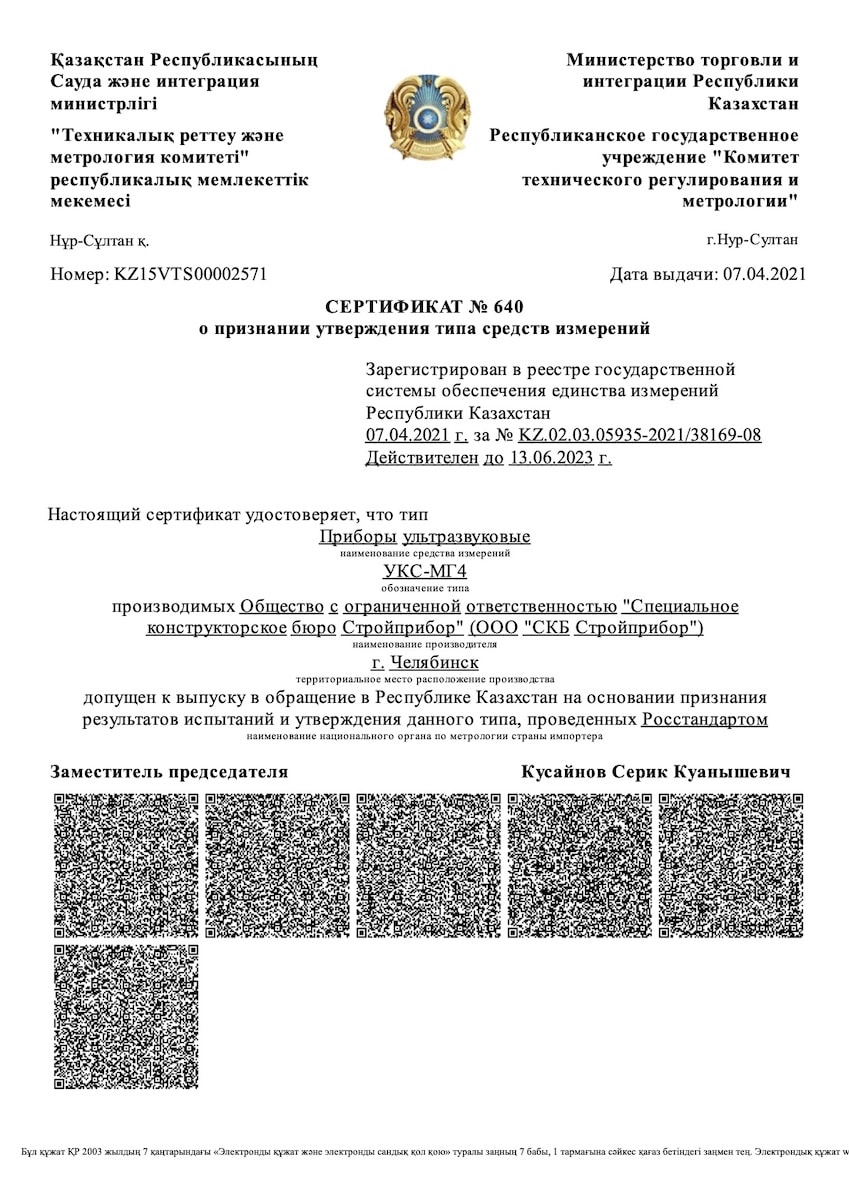

Сертификат о признании утверждения средств измерений. Республика Казахстан.

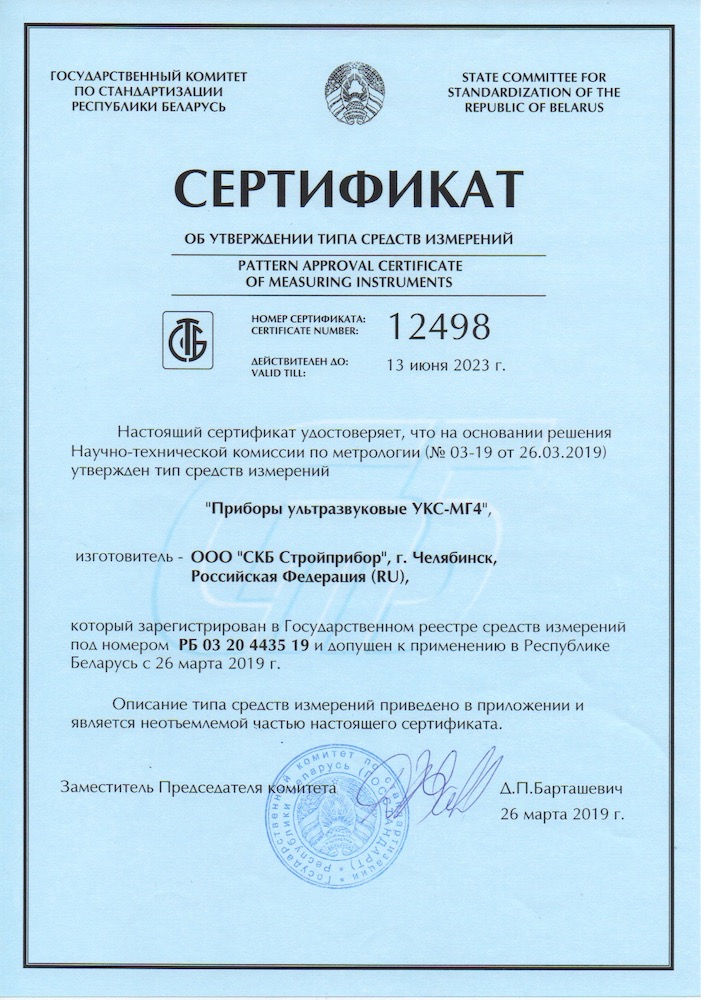

Сертификат об утверждении типа средств измерений. Республика Беларусь.
Свидетельство о присвоении Знака качества оборудование для диагностики и неразрушающего контроля

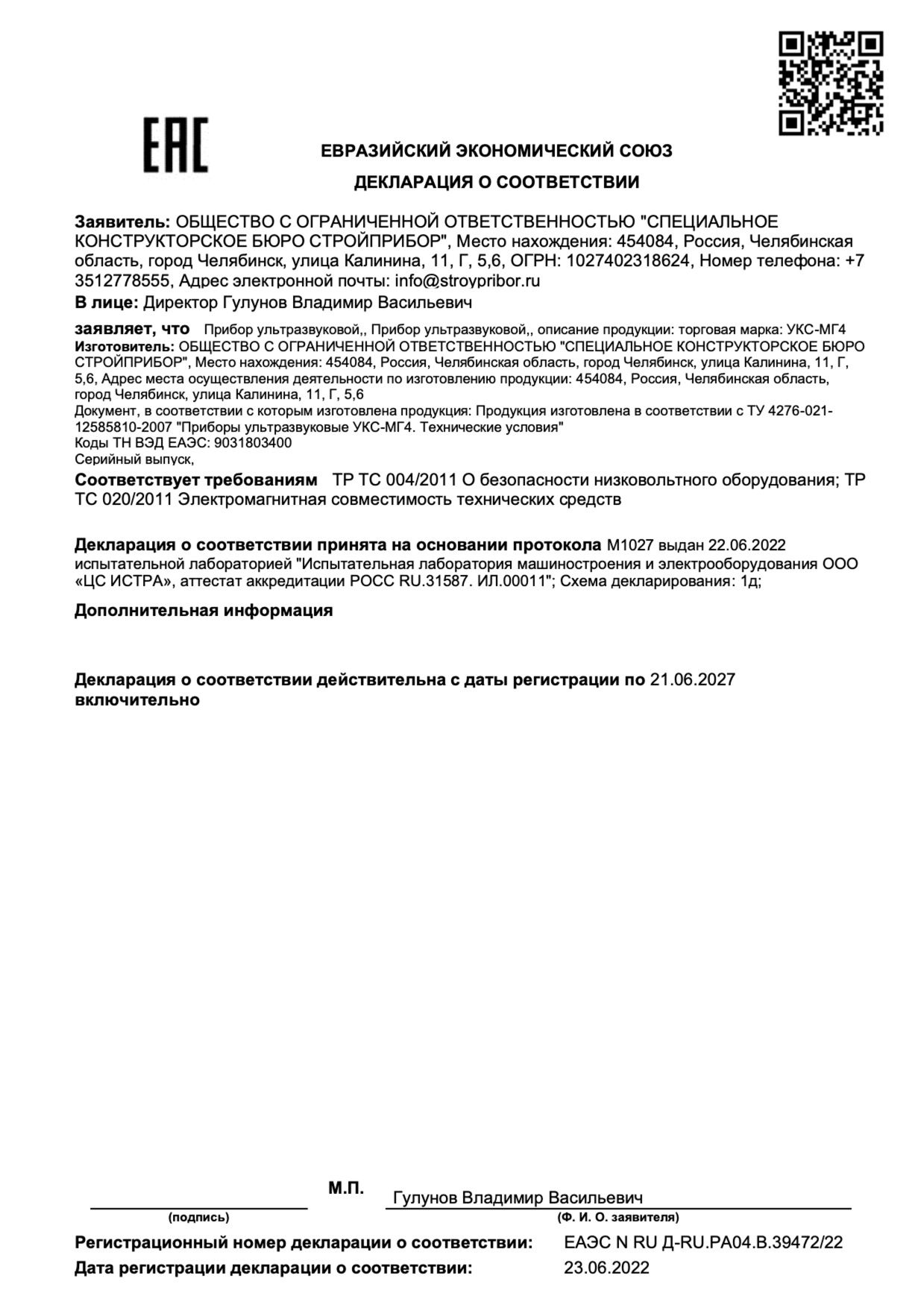

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для дефектоскопии и толщинометрии

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


24.06.2019

Спрашивает Юрий Игоревич:

были проведены испытания стяжки (плохого качества), прибор показал низкую скорость прохождения волн(от T=67.8 Мпа, до T=123,5 мкс), как перевести в Мпа эти значения? или обосновать согласно какой-то градуировочной зависимости что они ниже минимального уровня.

Отвечает Олег:

Следует учитывать, что если длина волны ультразвуковых колебаний (УЗК) в материале меньше толщины изделия, то измеренные время прохождения УЗК и скорость УЗК  может быть неверными. Не следует измерять с помощью УКС-МГ4 прочность штукатурки и других тонких покрытий, толщина которых меньше длины волны. В соответствии с ГОСТ 17624 толщина изделий не должна быть меньше 70 мм. Длина волны зависит от скорости  УЗК в материале. Например, при скорости 4200 м/с длина волны составит 60 мм, а при скорости 4900 м/c – 70 мм.


14.12.2018

Спрашивает Владлен:

Здравствуйте! Требуется ли законодательно аттестация специалиста по УК (ультразвуковой контроль), который использует прибор УКС-МГ4?

Отвечает Олег:

Для определения прочности бетона с помощью УКС-МГ4 по установленной градуировочной зависимости "скорость - прочность" аттестат специалиста по УК не требуется.


05.11.2018

Спрашивает Кренев Илья Васильевич:

УКС-МГ4. Нужна ли смазка между конусами датчика поверхностного прозвучивания и самими датчиками поверхностного прозвучивания для контакта элементов. И какая смазка?

Отвечает Олег:

Смазка между концентраторами и датчиками поверхностного прозвучивания закладывается при изготовлении прибора. Если по какой либо причине концентратор был снят, то поверхность концентратора и датчика необходимо тщательно очистить, нанести несколько капель моторного масла, установить концентратор на поверхность датчика, вращательными движениями концентратора распределить масло по всей контактной поверхности и закрутить накидную гайку. При установке концентратора наличие соринок в сопрягаемых плоскостях не допускается, это существенно ухудшит работу прибора. Следует так же учитывать, что у приборов раннего выпуска датчики поверхностного прозвучивания изготавливались неразборными.


05.07.2018

Спрашивает олег:

Возможно ли вашим прибором определить марку раствора (штукатука 20мм)?

Отвечает Олег:

Нет. Длина УЗ волны в бетоне в зависимости от его прочности от 40 до 60 мм. При толщине штукатурки 20 мм будут происходить многократные отражения ультразвуковых волн от границы раздела сред, что приведет к значительному искажению принимаемого сигнала.


10.11.2017

Спрашивает Александр:

Добрый день. Возможно ли измерение прочности бетона на полах с топпингом. Прибор УКС-МГ4С.

Отвечает Олег:

Нет. Глубина прохождения УЗ волны при поверхностном прозвучивании достигает 60 мм.


01.11.2016

Спрашивает Роман:

Здравствуйте, возник спор на работе, какую именно прочность бетона определяет прибор, при коэфициенте 1. Прибор УКС мг4с.

Отвечает Олег:

Коэффициент совпадения Кс предназначен для корректировки значения прочности бетона по результатам паралельных испытаний образцов бетона ультразвуковым прозвучиванием прибором УКС-МГ4 и испытаний на сжатие по ГОСТ 10180 или отрыва со скалыванием по ГОСТ 22690.
Прочность бетона рассчитывается по формуле R = Kc*(a1*V+a0), где Кс - коэффициент совпадения; а1 и а0 - коэффициенты пропорциональности; V - скорость распространения ультразвука в бетоне.
Коэффициенты а1 = 0,0174 а0 = -0,40 для базовой зависимости «Бетон тяжелый» для бетона В3,5 ... В35 на гранодиаритовом щебне. Зависимость получена неразрушающим методом по ГОСТ 10180.
Коэффициенты а1 = 0,016 а0 = -0,27,3 для индивидуальной И1 универсальной градуировочной зависимости построенной по результатам испытаний образцов из бетона проектных классов В7,5 – В35 в соответствии с ГОСТ 17624-2012.
Коэффициенты а1 = 0,02 а0 = -0,37,6 для индивидуальной И2 универсальной градуировочной зависимости построенной по результатам испытаний образцов из бетона проектных классов В35 – В60 в соответствии с ГОСТ 17624-2012.


22.07.2016

Спрашивает Дмитрий О.:

Здравствуйте! Подскажите пожалуйста методику по определению прочности кирпича кроме ГОСТ 24332.

Отвечает Олег:

ГОСТ 31937 "Правила обследованиея и мониторинг технического состояния"
Инженерно строительный журнал №3, 2012
http://engstroy.spbstu.ru/index_2012_03/ulybin.pdf


06.11.2015

Спрашивает Виктор:

Ваш прибор может определить дефекты стойки СВ115, установленной в грунте: поперечные трещины, разрушение арматуры и бетона?

Отвечает Олег:

Основное назначение прибора УКС-МГ4, Укс-МГ4С определение прочности бетона по скорости или времени прохождения ультразвука между излучателем и приемником по ГОСТ 17624. Разрушение арматуры с помощью прибора определить невозможно. Дефекты и трещины можно определить косвенными методами и только локально.


14.06.2015

Спрашивает Иван:

Возможно ли измерение прочности бетона через слои покрытия на бетона, например обмазочный слой битума?

Отвечает Олег:

Нет, необходимо зачищать поверхность до поверхности бетона.


14.06.2015

Спрашивает Влад:

Возможна ли доработка существующего прибора УКС-МГ4 до УКС-МГ4С?

Отвечает Олег:

Да, возможна.


28.04.2015

Спрашивает Максим:

На какой максимальной глубине можно определить наличие дефектов(рыхлостей, воздух, трещины) прибором УКС-МГ4С c максимальной вероятностью, поверхностным методом? Толщина железобетонной стены 300 мм.

Отвечает Олег:

Все зависит от расположения дефекта. Если дефект выходит на поверхность на которой производиться измерение, то прибор покажет уменьшение скорости прохождения ультразвука, при размере дефекта от 30 до 120мм. Если дефект начинается на глубине более 60мм. от поверхности (длина волны ультразвука в бетоне), то наличие дефекта поверхностным прозвучиванием не выявить.


30.09.2014

Спрашивает Алексей:

не освещен вопрос проведения измерений прочности бетона в армированных конструкциях: существует ли влияние наличия арматуры на результат измерений, на каких глубинах происходит измерение прочности при поверхностном режиме, существуют ли какие-то минимально допустимые расстояния между участком измерения и арматурой?

Отвечает Олег:

На результат измерений арматура оказывает влияние. Измерение нужно проводить между арматурными стержнями или поперек стержней. Более подробно методика проведения измерений описана в СТО 36554501-009-2007 "Бетоны. Ультразвуковой метод определения прочности." При поверхностном прозвучивании глубина определяется длинной волны УЗК в бетоне около 60мм.


08.08.2014

Спрашивает Александра:

По ГОСТ 10060-2012 Морозостойкость можно определять по скорости ультразвука, приложение А. Образцы перед испытанием насыщаются солевым раствором. По рекомендациям образцы должны быть сухими, при влажной поверхности точность измерений снижается. А попробовав использовать прибор Пульсар мы не получили ни каких результатов Подскажите, как быть в данной ситуации. Какой ультразвуковой прибор можно использовать при таких условиях?

Отвечает Олег:

Испытания можно проводить любым прибором, имеющим соответствующий режим и датчики для сквозного прозвучивания, например УКС-МГ4С. Прозвучивают насыщенные образцы до замораживания и после N-циклов замораживания. По поводу прибора "Пульсар", узнайте у производителя.


04.07.2014

Спрашивает Юлия:

Можно ли использовать прибор для контроля сплошности бетона (отсутствие воздушных полостей) в конструкции

Отвечает Олег:

Нарушение сплошности бетона можно обнаружить методом сквозного прозвучивания прибором УКС-МГ4С. Минимальные размеры обнаруживаемого дефекта не менее длины волны в бетоне (около 60 мм.). Для обнаружения дефекта на объекте наносится сетка. При сквозном прозвучивании фиксируется время прохождения ультразвука и амплитуда сигнала. Дефект обнаруживается увеличением времени прохождения ультразвука или уменьшением амплитуды сигнала.


07.04.2014

Спрашивает Юлия:

Возможно ли этим прибором в процессе бетонирования сквозным прозвучиванием контролировать воздушные полости, т.е. через опалубку и бет.смесь ещё не затвердевшая? Бетонирование послойное, 30 см слой.

Отвечает Олег:

Контролировать наличие воздушных полостей в процессе укладки бетона не представляется возможным. Приборы типа УКС-МГ4 для этих целей не предназначены.


03.04.2014

Спрашивает Юлия:

Обеспечивает ли этот прибор сухой способ акустического контакта?

Отвечает Олег:

При поверхностном прозвучивании используется датчики с сухим точечным контактом. При сквозном прозвучивании требуется акустическая смазка (литол, солидол).


03.04.2014

Спрашивает юлия:

Возможно ли этим прибором контролировать наличие/отсутствие воздушных полостей в бетоне?

Отвечает Олег:

Наличие воздушных полостей, внутренних трещин, а так же любых нарушений сплошности бетона можно определить сквозным прозвучиванием. Наличие дефекта определяется по изменению времени или амплитуды сигнала. Минимальный размер выявляемого дефекта в 2-3 раза превышает длину волны в бетоне. Длинна волны в бетоне зависит от его прочности и составляет от 40 до 60 мм.


08.11.2013

Спрашивает Денис:

появиться ли ПО к windows 7?
Сейчас компьютер не видит прибор.

Отвечает Олег:

ПО работает на Win 7. Внимательно изучите раздел настройки прибора описанный в паспорте прибора.


13.06.2013

Спрашивает Михаил:

Прибор проработал 3 года и недавно перестал излучать импульсы при напряжении питания <2,3В, при этом не прося замены батареек! В чём может быть проблема?

Отвечает Олег:

Смените батарейки, в режиме измерения нагрузка возрастает и напряжение падает ниже рабочего диапазона.


12.02.2013

Спрашивает Светлана:

Приобрели ультразвуковой прибор УКС-МГ4,в режиме работы эксплуатации задали показатели по времени прохождения звука и прочности бетона,измерение поверхностное прозвучивание.При поверхностном прозвучивании конструкций показатели прочности бетона превышают фактические показатели на 15 МПа

Отвечает Олег:

Необходимо откорректировать результаты в соответствии с ГОСТ 17624 и ввести полученный коэффициент в память прибора, как описано в РЭ.
