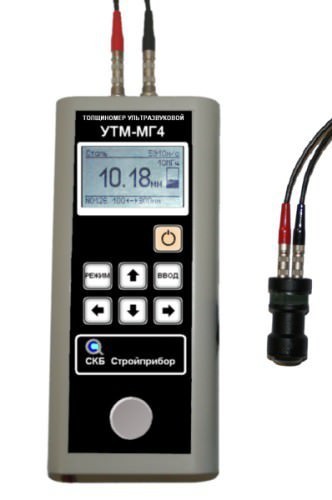

Ультразвуковой толщиномер УТМ-МГ4



Ультразвуковой толщиномер УТМ-МГ4


Утвержден тип средства измерения
Внесен в Госреестр РФ под № 49932-12 (продлен до 2027 года)

Толщиномер УТМ-МГ4 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов и пластмасс. Поверхности изделий могут быть как гладкими, так и грубыми, корродированными с шероховатостью до Rz160 и радиусом кривизны от 5 мм.

В толщиномере применяется автоматическая настройка чувствительности и индикация акустического контакта.

Оригинальный алгоритм обработки сигнала позволяет проводить измерения во всем диапазоне толщин используя один раздельно совмещенный ПЭП частотой 5 МГц.

В толщиномере имеются две таблицы с данными для скорости распространения ультразвука в различных материалах.

Питание осуществляется от встроенного литий-ионного аккумулятора емкостью 1800 мА*ч.

Для настройки ПЭП имеется встроенный в корпус толщиномера образец толщины.

Возможность связи с ПК по USB-интерфейсу.

Вас также может заинтересовать: толщиномер лакокрасочных покрытий автомобилей.




Технические характеристики ультразвуковых толщиномеров




Наименование характеристик УТМ-МГ4
Цена, рублей (НДС не облагается) 140 000
Диапазон измерения толщины (по стали), мм 0,7...300
Пределы допускаемой основной абсолютной
погрешности, мм (h – измеряемая толщина)
± (0,003h + 0,1)
Диапазон настроек скорости ультразвука, м/с 1000...9999
Питание от встроенного аккумулятора напряжением, В 3,7
Цена единицы наименьшего разряда отсчетного устройства, мм 0,01
Диапазон рабочих температур, °С -10...+40
Габаритные размеры, мм, не более
- электронного блока 175х78х25
- пьезоэлектрического преобразователя ø25х45
Масса прибора, кг, не более 0,32


Комплект поставки ультразвуковых толщиномеров



Электронный блок, пьезоэлектрический преобразователь (ПЭП) 5МГц, руководство по эксплуатации, упаковочный кейс, зарядное устройство, программное обеспечение, кабель для передачи данных в ПК.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.




Дополнительно для ультразвуковых толщиномеров УТМ-МГ4




Соединительный кабель USB - 550 руб.

Соединительный кабель USB предназначен для подключения ультразвуковых толщиномеров УТМ-МГ4 к ПК

Зарядное устройство - 980 руб.

Зарядное устройство для ультразвуковых толщиномеров УТМ-МГ4




Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) УТМ-МГ4

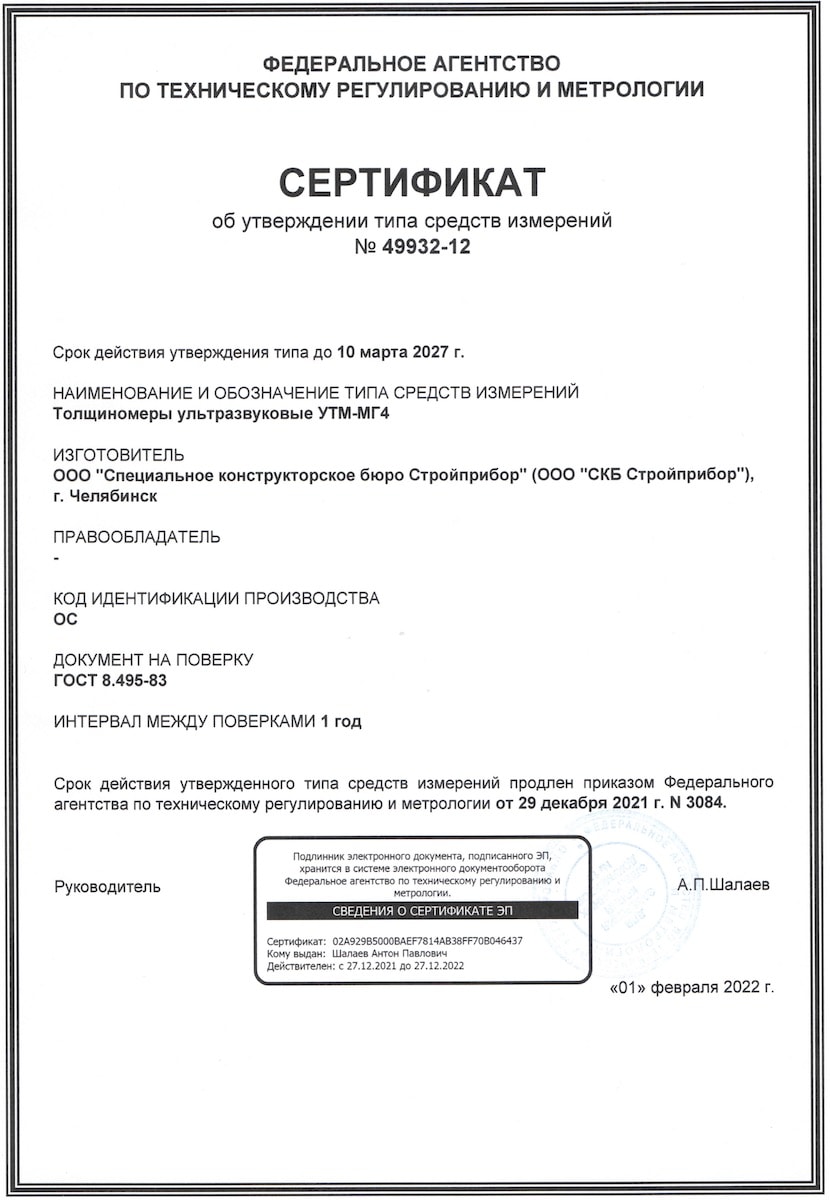

Свидетельство об утверждении типа средств измерений. Российская Федерация.

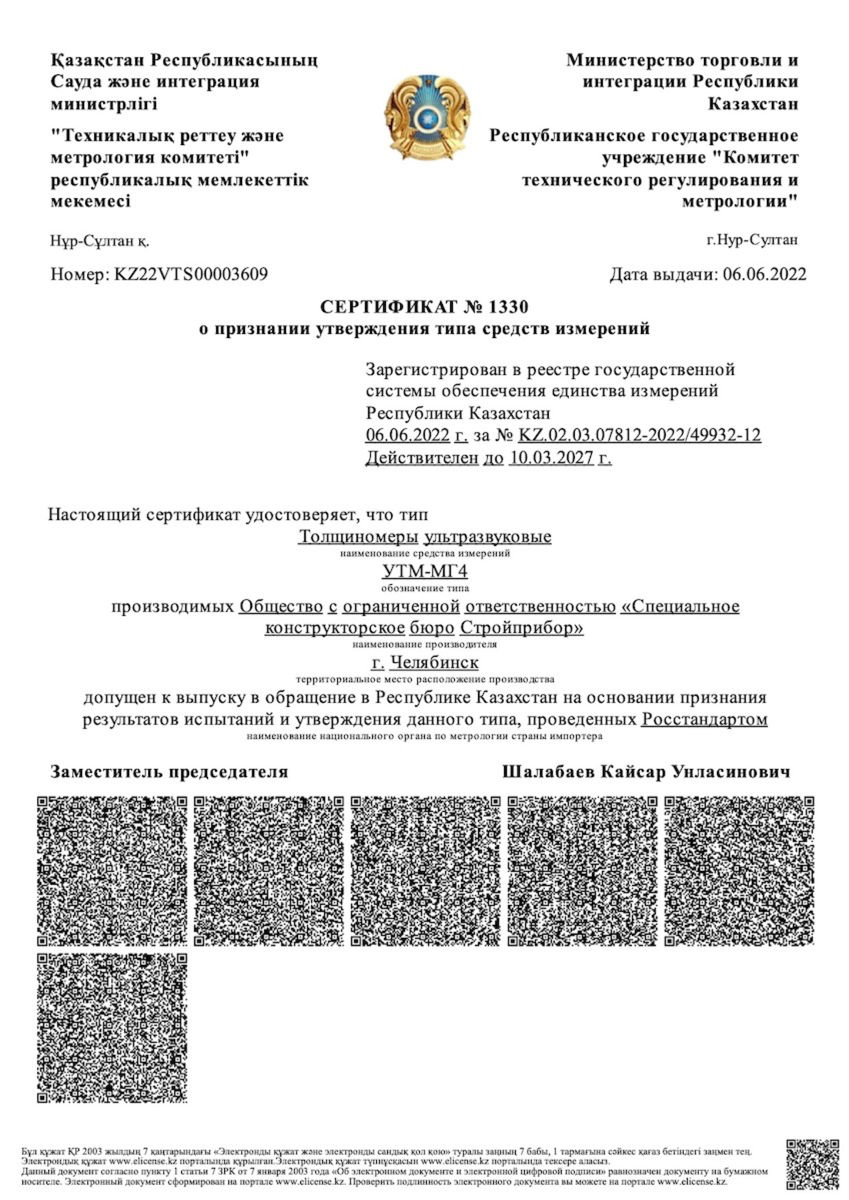

Сертификат о признании утверждения средств измерений. Республика Казахстан.

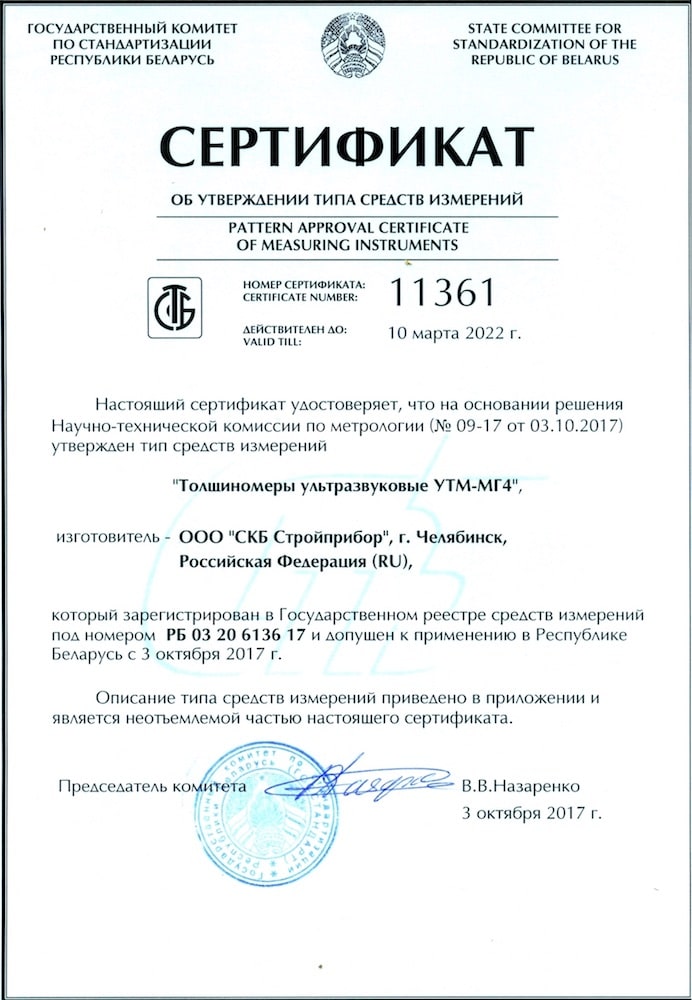

Сертификат об утверждении типа средств измерений. Республика Беларусь.

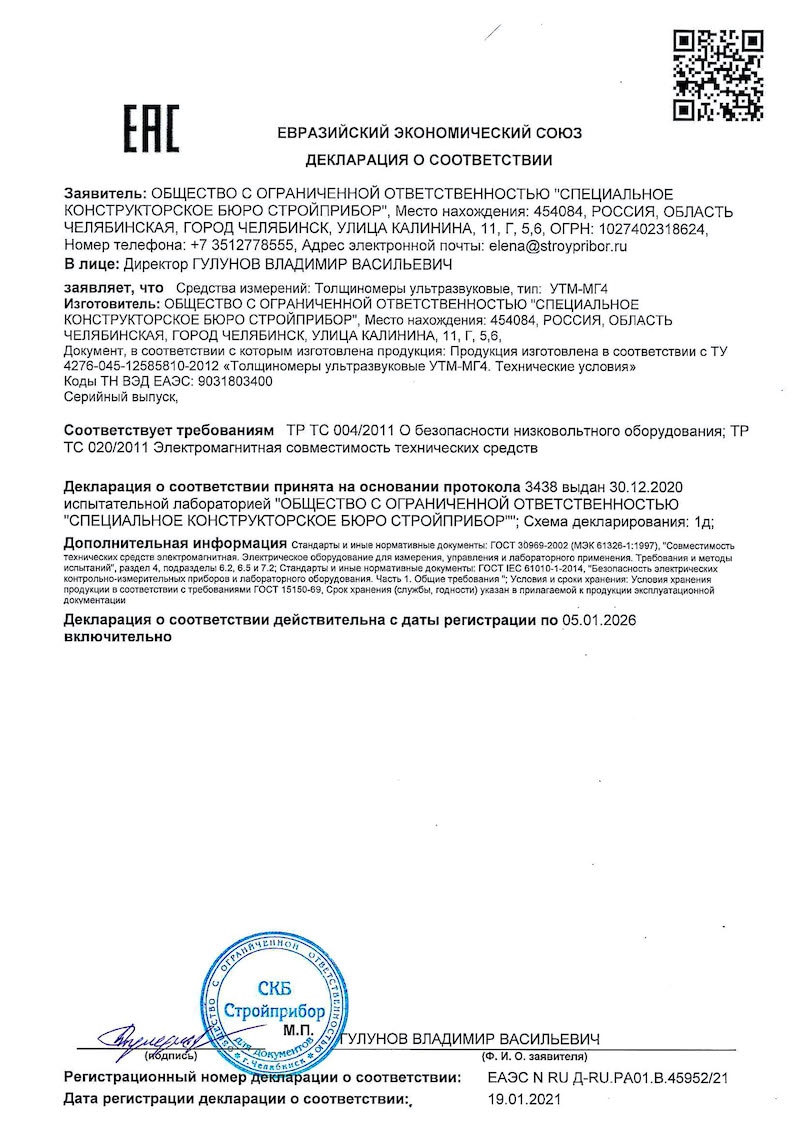

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для дефектоскопии и толщинометрии

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


30.05.2016

Спрашивает ильгиз:

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР
УТМ-МГ4 позволяет видель измерения на ПК в реальном времени

Отвечает Олег:

Режима он-лайн в данном приборе нет.


08.04.2016

Спрашивает Дмитрий:

Добрый день. Возможно ли использовать данный прибор для измерения ЛКП на автомабилях?

Отвечает Олег:

Вам подойдет прибор - магнитный толщиномер лакокрасочных покрытий ТМ-20МГ4. http://www.stroypribor.com/magnitnyj-tolshhinomer-pokrytij-tm-20mg4.html


27.03.2014

Спрашивает Александр:

Здравствуйте. Можно ли замерить кирпичную стенку ультразвуковым толщиномером
УТМ-МГ4. Спасибо

Отвечает Олег:

Нет


14.01.2014

Спрашивает Владимир:

Добрый день!
Планируем покупать прибор для контроля толщины металлических окрашенных конструкций, в основном трубы, профили для оценки запаса прочности мачт и башен.Был предложен ваш прибор.Требует уточнения след. информация. На проведение измерения толщины металла будет влиять толщина лакокрасочного покрытия, нанесенная на металл и как отражается она в измерении?

Спасибо.

Отвечает Олег:

Проще всего на участок трубы нанести краску и произвести измерения на участке с краской и без нее.
Учитывая, что толщина лакокрасочного покрытия не превышает 0,2...0,3мм, показания ультразвукового толщиномера могут быть завышены на 0,3...0,5мм, поскольку скорость ультразвука в лакокрасочном покрытии примерно в 2 раза ниже, чем в металле.
