Прессы малогабаритные на 1, 2, 3, 5, 10 и 20кН ПМ-1МГ4, ПМ-2МГ4, ПМ-3МГ4, ПМ-5МГ4, ПМ-10МГ4 и ПМ-20МГ4



Прессы малогабаритные на 1, 2, 3, 5, 10 и 20кН ПМ-1МГ4, ПМ-2МГ4, ПМ-3МГ4, ПМ-5МГ4, ПМ-10МГ4 и ПМ-20МГ4


Утвержден тип средства измерения прибора ПМ-МГ4
Внесен в Госреестр РФ под № 74127-19 (продлен до 2029 года)

Прессы малогабаритные ПМ-МГ4 предназначены для испытаний образцов из пенополистирола, пенопластов, минераловатных плит и других теплоизоляционных материалов по ГОСТ 15588, 20916, 22950, 2694, 9573 на сжатие при 10 % линейной деформации и на изгиб.

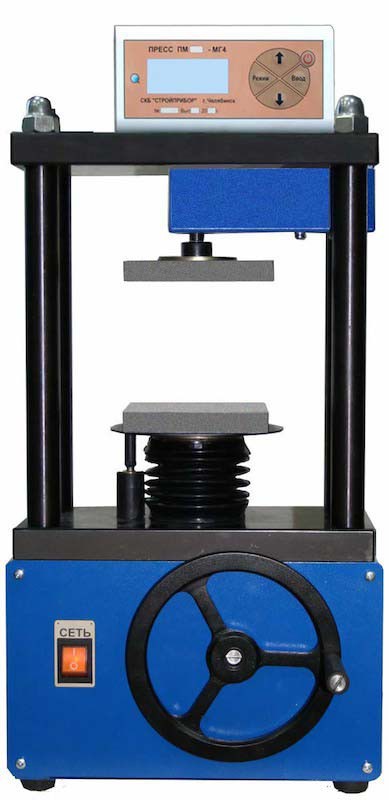

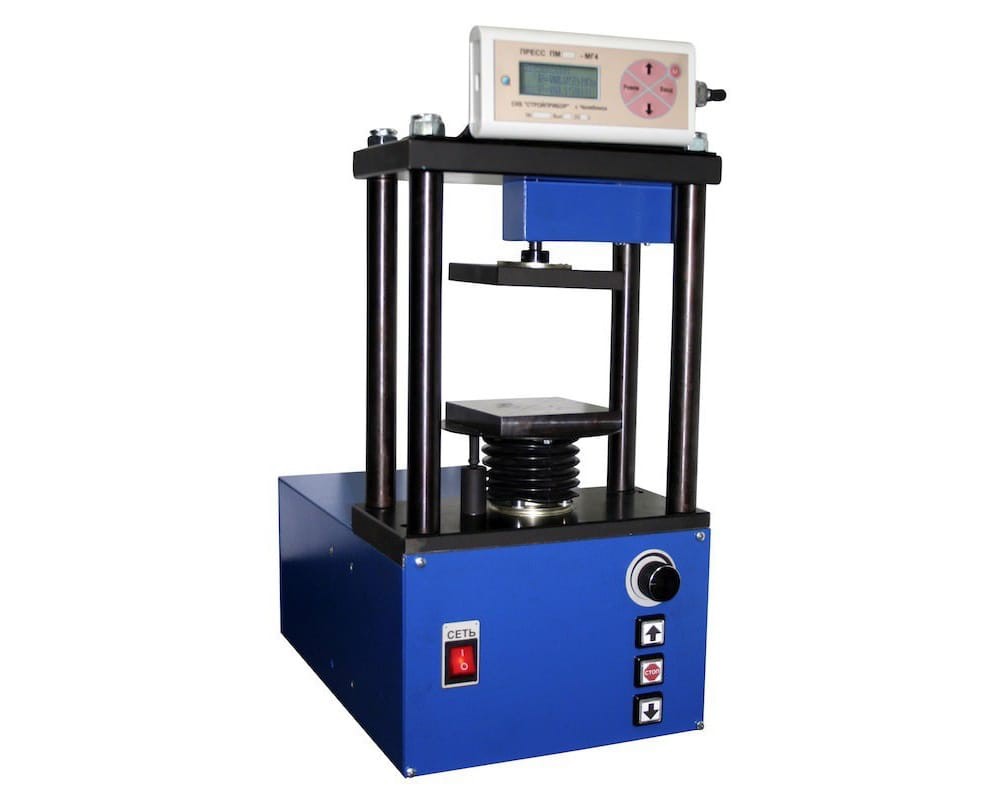

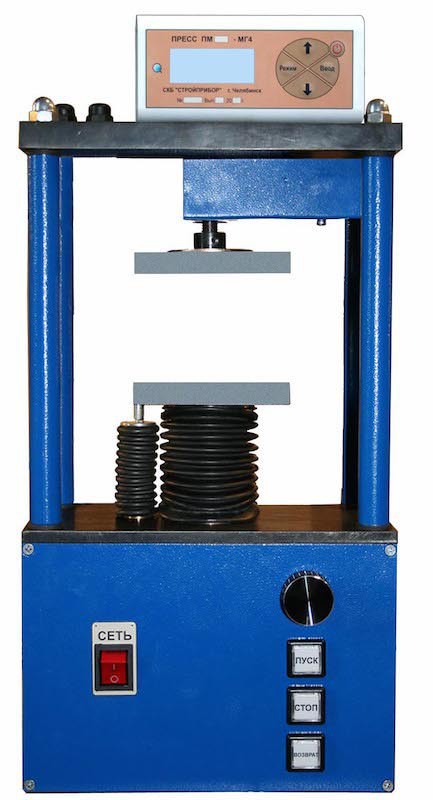

Прессы снабжены ручным механическим или электрическим приводом механизма нагружения, тензометрическим силоизмерителем и датчиком перемещения.

Обозначение прессов ПМВ-ХМГ4, где
В – вариант исполнения привода механизма нагружения (Р – ручной; Э – электрический);
Х – наибольший предел измерений.

Индикация результатов испытаний цифровая.

Электронный блок испытательных прессов обеспечивает индикацию нагрузки, линейной деформации образца и скорости нагружения.

Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.

Также вас может заинтересовать: испытательный пресс ПГМ.




Технические характеристики прессов




Наименование характеристик ПМР-1МГ4 ПМР-2МГ4 ПМР-3МГ4 ПМЭ-1МГ4 ПМЭ-2МГ4​ ПМЭ-3МГ4 ПМЭ-5МГ4 ПМЭ-10МГ4 ПМЭ-20МГ4
Цена, рублей (НДС не облагается) 145 000 152 000 165 000 225 000 237 000 247 000 260 000 290 000 340 000
Предел измерений, кН 0,02...1,0
(2...100 кг)
0,04…2,0
(4...200 кг)
0,06...3,0
(6...300 кг)​
0,02...1,0
(2...100 кг)
0,04…2,0
(4...200 кг)
0,06...3,0
(6...300 кг)​
0,1…5,0
(10...500 кг)​​
0,2...10,0
(20...1000 кг)​​​
0,4...20,0
(40...2000 кг)​​​
Единицы наименьшего разряда, кН 0,0001 0,001
Пределы основной относительной погрешности измерений силы, % ±1 ±1
Пределы абсолютной погрешности измерений перемещений, мм ±0,1 ±0,1
Диапазон регулирования скорости нагружения, кН/с 0,05…2,50
Диапазон регулирования скорости перемещения опорной плиты, мм/мин 3…12
Объем архивируемой информации, значений 99
Ход винтовой подачи, мм 30
Высота рабочего пространства, мм 105
Размер опорных плит, мм 110 x 110
Рабочий ход нижний плиты, мм 22
Размеры образца, мм:
- для испытания на сжатие от 30 x 30 x 30 до 100 x 100 x 100
- для испытания на изгиб от 30 x 30 x 160 до 50 x 50 x 250
Габаритные размеры, мм, не более: 610 х 285 х 285 630 х 460 х 285
Масса, кг, не более: 28 45


Комплект поставки прессов



Пресс, электронный блок, упаковочная тара, проставка (50 х 50мм), руководство по эксплуатации, кабель связи с ПК, программное обеспечение.
По спецзаказу: исполнение с электроприводом, приспособление для испытания на изгиб, проставка.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: толщиномер лакокрасочных покрытий, динамический плотномер.




Поверка прессов



Основные средства калибровки: электронные динамометры сжатия типа ДМС-МГ4 или аналогичные, диапазон измерений от 0,02 кН до 20 кН, пределы допускаемых значений доверительных границ относительной погрешности δ = 0,24 %.


Дополнительно для малогабаритных прессов ПМ-МГ4




Приспособление ИББ-01 для испытания на изгиб для гипсовых и цементных балок - 50 000 руб.

Приспособление ИББ-01 для испытания на изгиб по ГОСТ 310.4 и ГОСТ 23789 для гипсовых и цементных балок 40×40×160 мм на базе 100 мм (опоры ∅10 мм).Используется для малогабаритных прессов ПМ-МГ4, ПГМ-МГ4

Приспособление ИББ-02 для испытания на изгиб по ГОСТ 17177 - 50 000 руб.

Приспособление ИББ-02 для испытания на изгиб по ГОСТ 17177 образцов размером 30×30×160 мм, 40×40×160 мм на базе 120 мм (опоры ∅12 мм).Используется для малогабаритных прессов ПМ-МГ4

Приспособление ИПБ-06 для испытания на изгиб образцов из пенополистирола - 48 000 руб.

Приспособление ИПБ-06 для испытания на изгиб по ГОСТ 15588 образцов из пенополистирола размером 40×40×250 мм на базе 200 мм (опоры ∅12 мм)Используется для малогабаритных прессов ПМ-МГ4


Показать все



Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) прессов ПМ-МГ4 (модификации ПМР-1МГ4, ПМР-2МГ4, ПМР-3МГ4)
Руководство по эксплуатации (инструкция) прессов ПМ-МГ4 (модификации ПМЭ-1МГ4, ПМЭ-2МГ4, ПМЭ-3МГ4, ПМЭ-5МГ4, ПМЭ-10МГ4, ПМЭ-20МГ4)

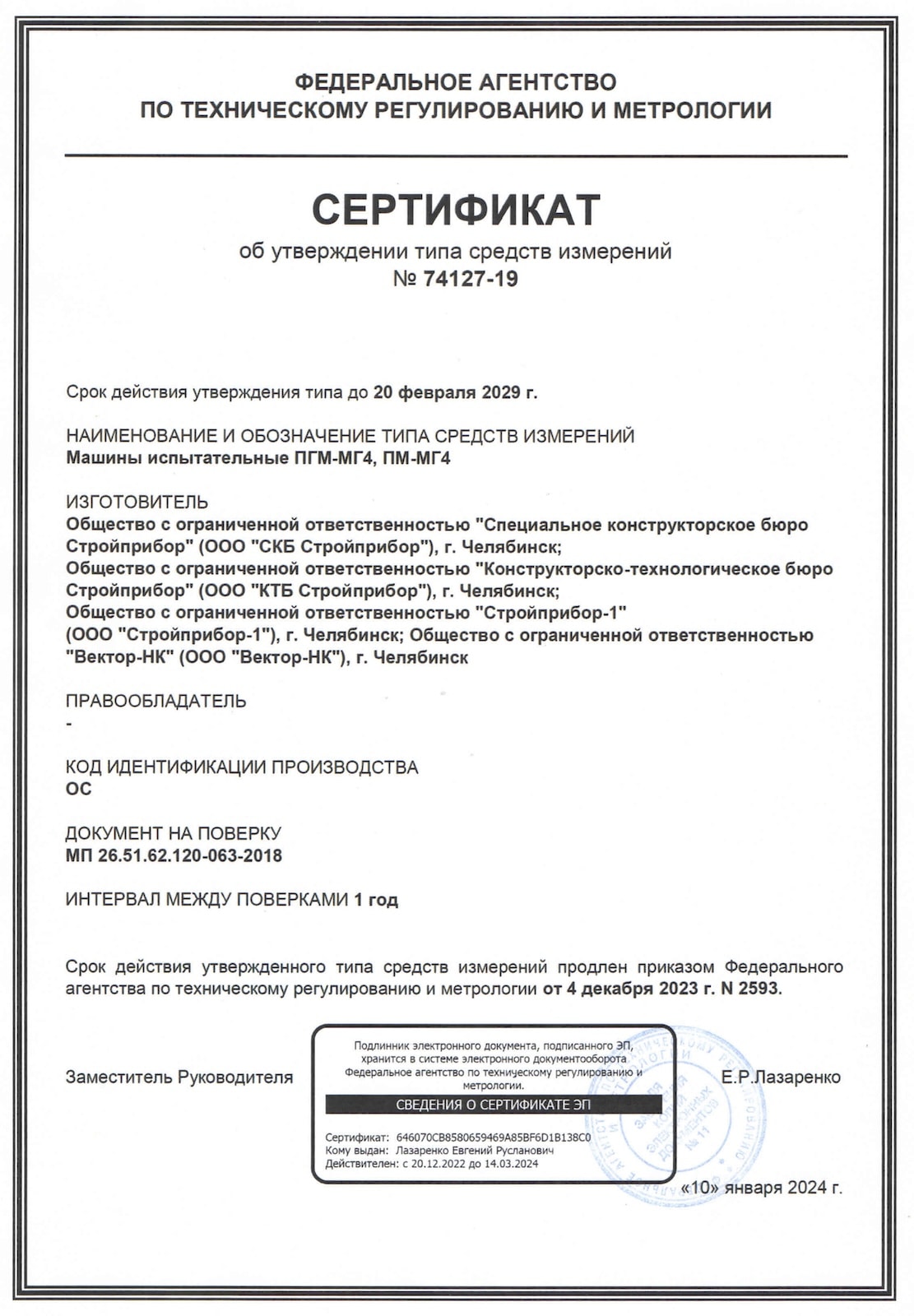

Свидетельство об утверждении типа средств измерений. Российская Федерация.

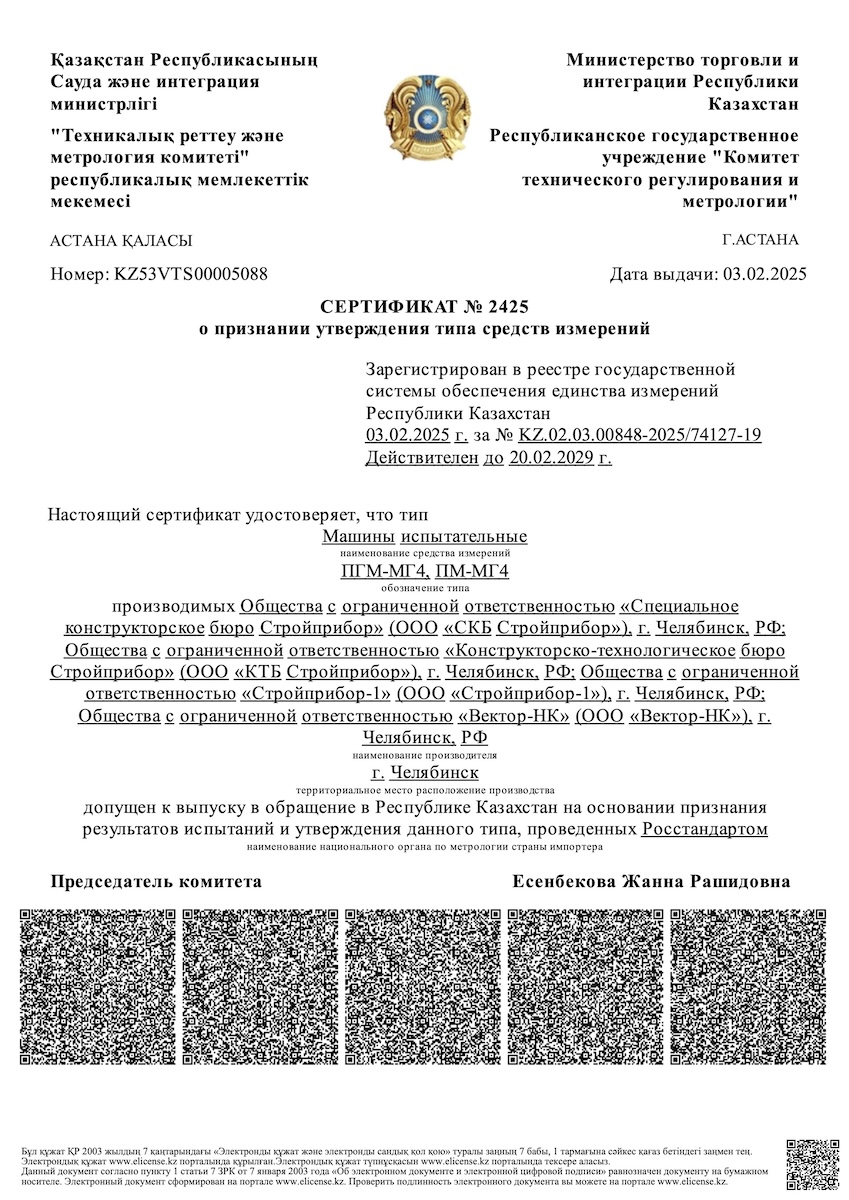

Сертификат о признании утверждения средств измерений. Республика Казахстан.

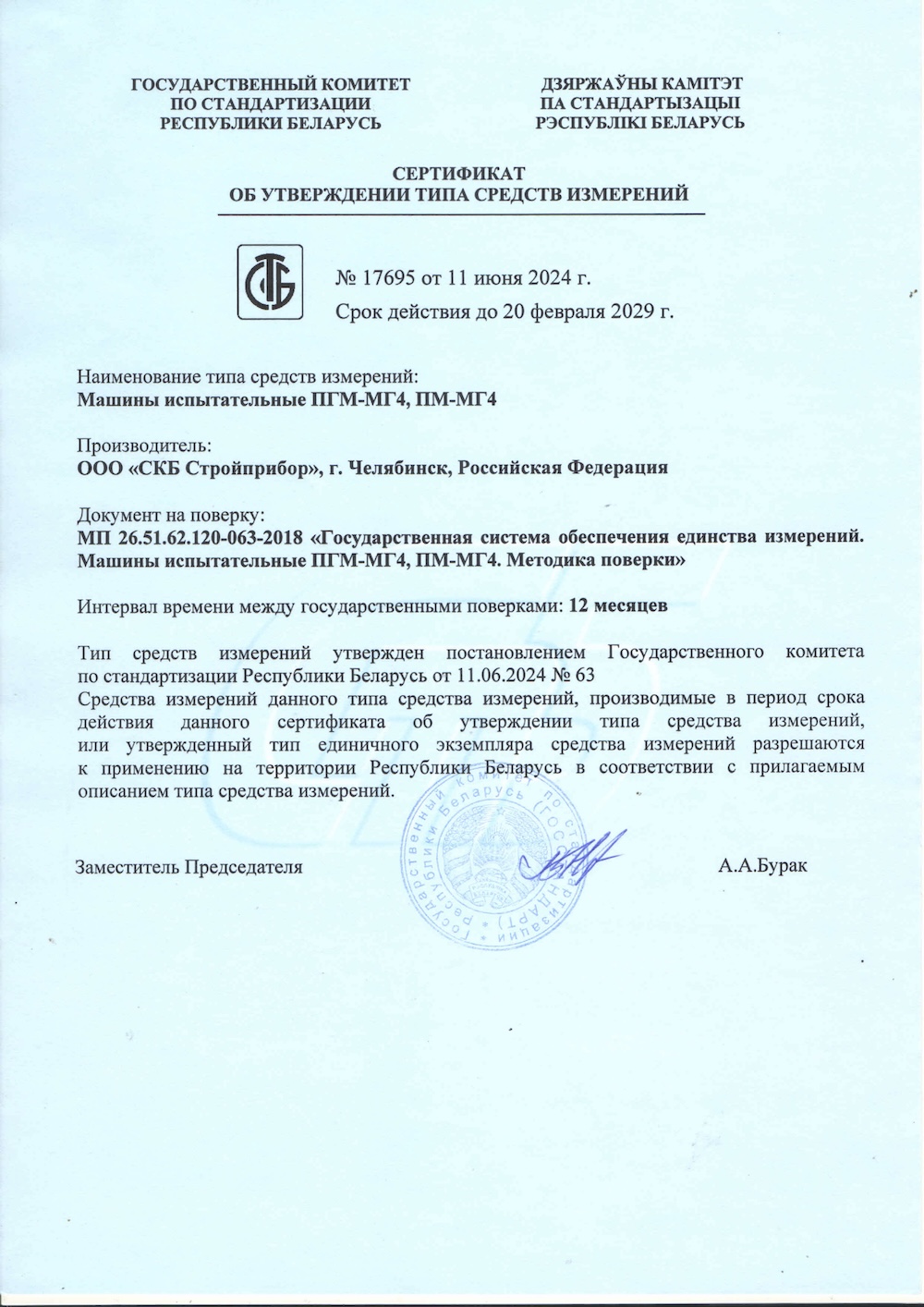

Сертификат об утверждении типа средств измерений. Республика Беларусь.

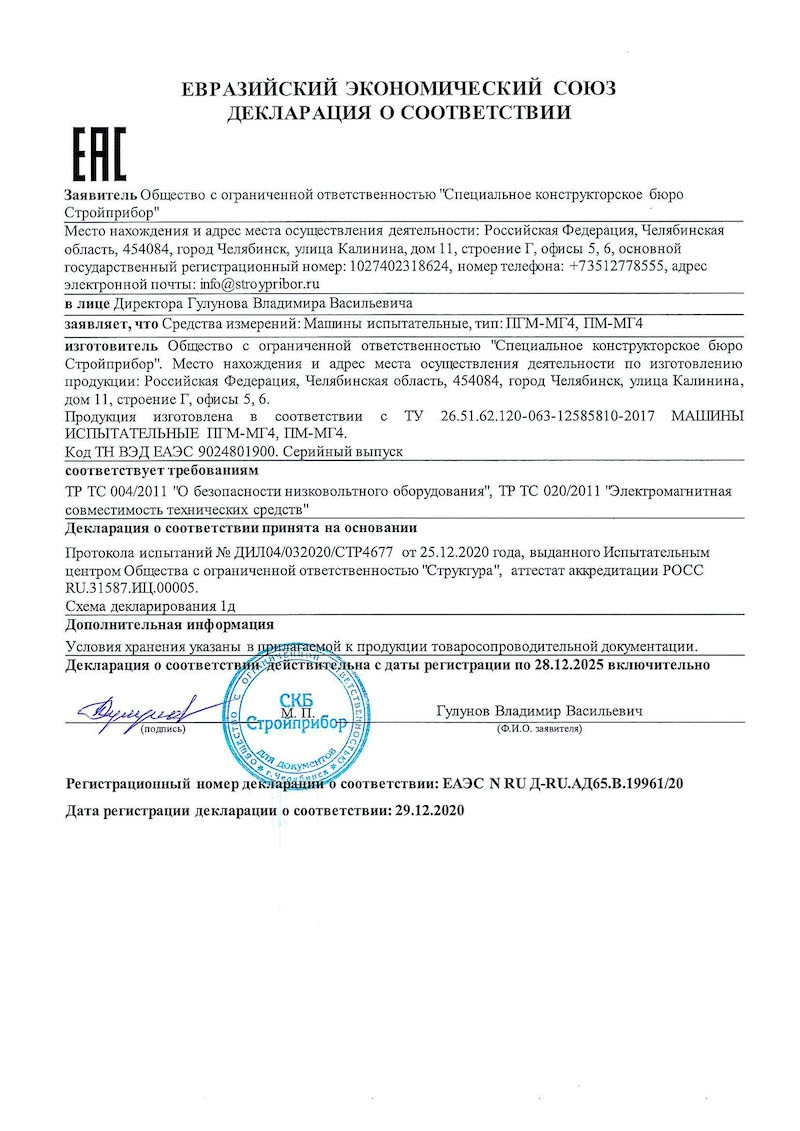

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для контроля качества сухих строительных смесей

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


14.11.2017

Спрашивает Надежда:

Подходит ли пресс ПМ-10МГ4 для испытания кирпича керамического на изгиб?

Отвечает Олег:

Нет. Неоходим пресс ПГМ-100А или ПГМ-500.


12.09.2017

Спрашивает Андрей:

Подходит ли какой-нибудь из этих прессов для испытания образцов-кубов с ребром 2 см, вырезанных из готовых швов кладки, по ГОСТ 5802-86 Прил.1?

Отвечает Олег:

Вам подойдет пресс малогабаритный ПМ-5МГ4.




05.02.2015

Спрашивает Александр:

Пресса ПМ-10МГ4 имеют механический привод. Каким образом происходит смазывание редуктора или червячной пары. Возможно ли производить нагружение с верхней части пресса, т. е. заменить местами верхний редуктор с плитой опорной на нижнее нагружающее устройство. Проще говоря перевернуть его в верх ногами.

Отвечает Олег:

Редуктор герметичен и заполнен специальной жидкой смазкой. Установить нагружающее устройство на верхней плите возможно, тогда и электродвигатель со схемой управления будут сверху. Будет очень неэстетичный вид пресса.


16.05.2013

Спрашивает Полина:

Добрый день, когда будет внесен в Госреестр, более точно можете сказать?

Отвечает Олег:

В ближайшее время не планируется.


01.04.2010

Спрашивает Васильев Игорь:

Отвечает ли пресс ПМ-10МГ4 испытаниям по требованиям ГОСТ 17177-94? И возможно ли изготовление проставки для образца размером 100*100*50 мм и приспособление для испытаний на изгиб для образца размером 50*50*240 мм. (расстояние между опорами 200 мм.)?

Отвечает Олег:

Да отвечает, необходимы размеры образца (чертеж) и характеристики материала, из которого он изготовлен
