Прессы испытательные гидравлические малогабаритные на 50, 100, 500, 1000, 1500, 2000кН ПГМ-50МГ4, ПГМ-100МГ4, ПГМ-500МГ4, ПГМ-1000МГ4, ПГМ-1500МГ4 и ПГМ-2000МГ4



Прессы испытательные гидравлические малогабаритные на 50, 100, 500, 1000, 1500, 2000кН ПГМ-50МГ4, ПГМ-100МГ4, ПГМ-500МГ4, ПГМ-1000МГ4, ПГМ-1500МГ4 и ПГМ-2000МГ4


Утвержден тип средства измерения прибора ПГМ-МГ4
Внесен в Госреестр РФ под № 49130-12 (продлен до 2026 года).
Внесен в Госреестры Казахстана, Беларуси

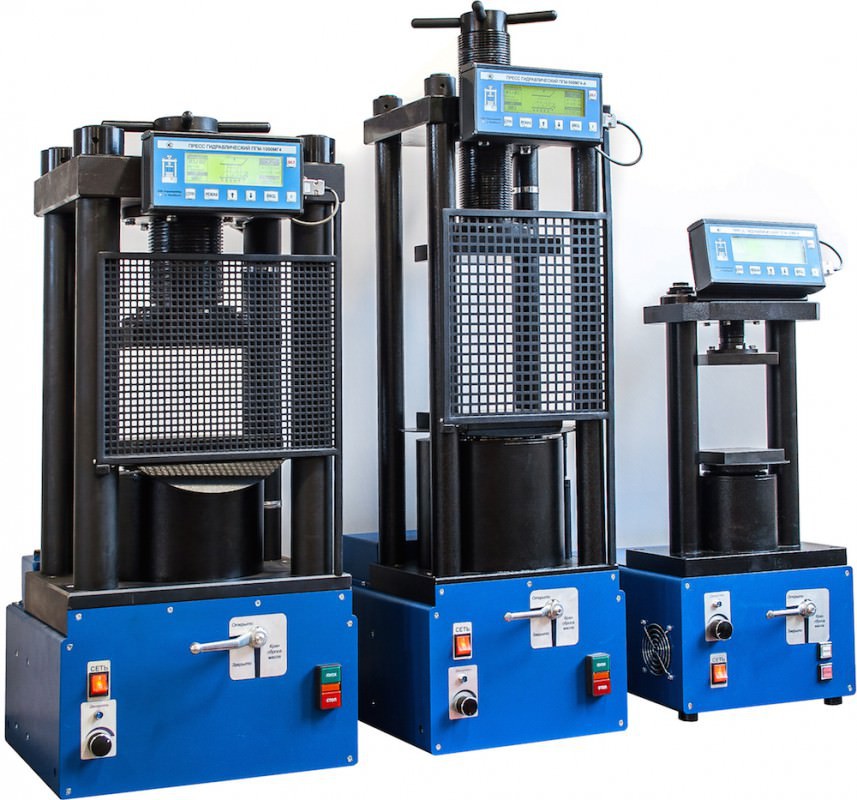

Испытательные прессы ПГМ-МГ4 предназначены для испытания образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом. Прессы снабжены электрическим приводом и тензометрическим силоизмерителем. Отличительной особенностью прессов ПГМ-МГ4 являются малые габариты и масса, малошумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства. Микропроцессорное управление процессом нагружения, обеспечивает автоматическое поддержание скоростей нагружения в МПа/с, кН/с и мм/мин (в зависимости от метода испытаний), фиксацию разрушающей нагрузки и вычисление прочности с учетом масштабного коэффициента.

Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме с пульта управления.

Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.

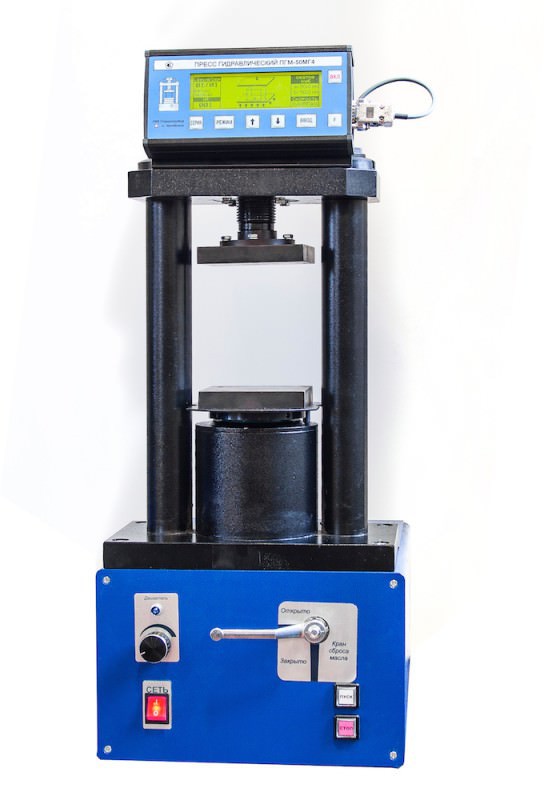

Прессы малогабаритные ПГМ-100МГ4 и ПГМ-100МГ4А предназначены для испытания образцов из ячеистого бетона и раствора на сжатие, цементных и гипсовых балок на сжатие и изгиб, асфальтобетонных образцов на сжатие, раскол и изгиб. Пресс ПГМ-100МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания асфальтобетонных образцов на сдвиг, одноосное сжатие и раcтяжение при изгибе при скоростях нагружения 3; 10; 50 и 50,8 мм/мин, в том числе по ПНСТ 109, 113 и 179.

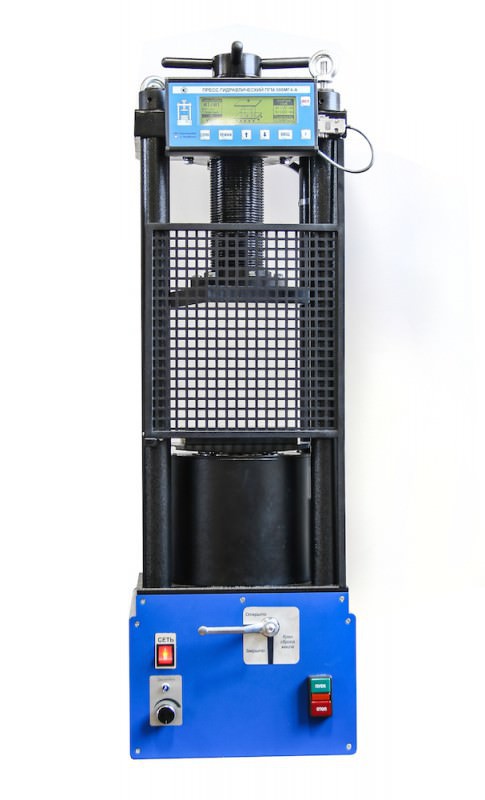

Прессы ПГМ-500МГ4 и ПГМ-500МГ4А предназначены для испытания бетонных образцов на сжатие, кирпича на изгиб и сжатие (половинок), асфальтобетона на сжатие.

Пресс ПГМ-500МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания щебня и пропантов на дробимость, формование асфальтобетонных образцов в одиночных формах, в том числе по ГОСТ 30491, 32707 и 52129, при этом обеспечивается прессование под давлением 7, 10, 20, 30 и 40 МПа и выдержка под давлением в течение (3 ± 0,1) мин.

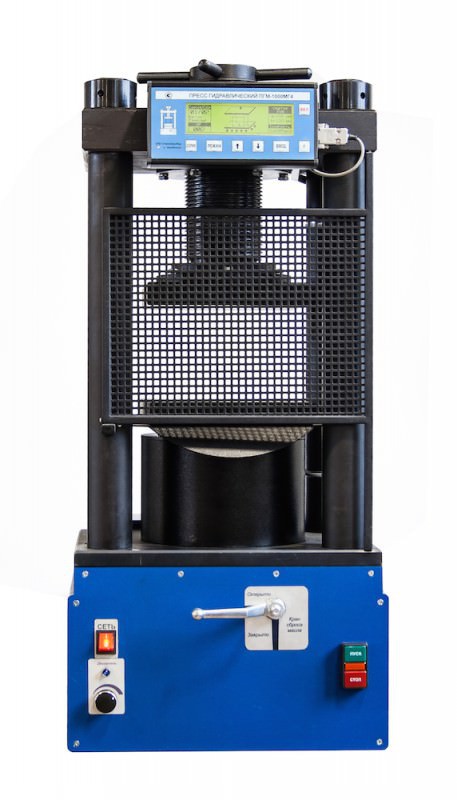

Прессы ПГМ-1000МГ4, ПГМ-1500МГ4 и ПГМ-2000МГ4 предназначены для испытания бетонных образцов и кирпича на изгиб и сжатие.

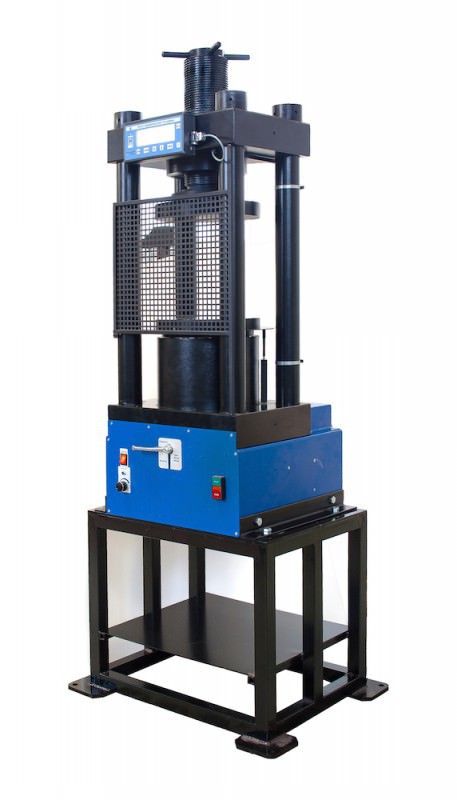

Прессы ПГМ-1500МГ4 и ПГМ-2000МГ4 имеют пределы нагружения 1500 кН и 2000 кН соответственно, увеличенную высоту рабочего пространства, дополнительно обеспечивают испытания шлакоблока.




Технические характеристики испытательных прессов




Наименование характеристик ПГМ-50МГ4 ПГМ-100МГ4 ПГМ-100МГ4А ПГМ-500МГ4 ПГМ-500МГ4А ПГМ-1000МГ4 ПГМ-1500МГ4 ПГМ-2000МГ4
Цена, рублей (НДС не облагается) 435 000 500 000 580 000 735 000 840 000 860 000 900 000 980 000
Диапазон нагрузок, кН  1...50
(0,1...5 тонн)
1...100
(0,1...10 тонн)
1...100
(0,1...10 тонн)
5…500
(0,5...50 тонн)
5…500
(0,5...50 тонн)
10…1000
(1...100 тонн)
15…1500
(1,5...150 тонн)
50…2000
(5...200 тонн)
Погрешность измерения нагрузки, % от 1 до 5% НПИ-±3%; свыше 5 до 100% НПИ-±1%
Цена младшего разряда дисплея, кН/МПа 0,005/0,005 0,01/0,01 0,01/0,01 0,1/0,01 0,1/0,01 0,1/0,01 0,1/0,01 0,1/0,01
Высота рабочего пространства между
плитами пресса, мм
155  160 240 335 260 300 310
Ход винтовой подачи, мм 110 110  170 230 145 170 210
Размер рабочего пространства в плане, мм 140х140 207x207 210x210 300x300
Ход поршня рабочего цилиндра, мм 10  23 10 50 10 10 23
Размер опорных плит, мм, не менее 110х110  Ø 216 210х210 Ø 286
Диапазон скорости перемещения плиты мм/мин      3±0,3 3±0,3 3±0,3 3±0,3 –
10±1,0
50±1,0
 Диапазон поддержания скорости нагружения кН/с 0,05±0,01
2,4±0,2 1,5±0,1
МПа/с 0,6±0,4
 1±0,5 0,4±0,2
2±0,5
–   0,2±0,1
5±1,0
Объем памяти архива, значений 999
Параметры питания 220В/50Гц
Потребляемая мощность, Вт, не более 220  220 300 300 300 320 370
Габаритные размеры, мм 315х480х700 320х445х800 320х445х945 410х445х845 410х445х905 470х480х1230
Габаритные размеры в упаковке, ДхГхВ, мм 500х450х840 700х600х1010 700х600х1150 700х600х1080 700х600х1200 1200х800х1700
Масса, кг, не более 74 199 214 270 388 500
Масса в упаковке, кг, не более 91 226 245 295 415 553

Испытуемый материал Виды испытаний

Бетон

тяжелый и легкий изгиб (призм) сжатие изгиб (призм) сжатие изгиб (призм) сжатие изгиб (призм) сжатие сжатие сжатие
ячеистый сжатие сжатие
Раствор сжатие  сжатие  сжатие сжатие
Цемент изгиб
сжатие
изгиб
сжатие
 сжатие  сжатие –
Гипс  изгиб
сжатие
 изгиб
сжатие
–  –  –
Кирпич изгиб изгиб изгиб
сжатие (1/2)
изгиб
сжатие (1/2)
изгиб
сжатие
 сжатие
Шлакоблок –  –  сжатие
Асфальтобетон  сжатие, изгиб  сжатие, раскол,
изгиб, сдвиг,
одноосное сжатие
сжатие  сжатие,
прессование
–
Щебень –   дробимость –  –
Пропанты  дробимость
ПГМ-50МГ4 ПГМ-100МГ4 ПГМ-100МГ4А ПГМ-500МГ4 ПГМ-500МГ4А ПГМ-1000МГ4 ПГМ-1500МГ4 ПГМ-2000МГ4


Комплект поставки испытательных прессов



Пресс, пульт управления, упаковочная тара, руководство по эксплуатации, кабель связи с ПК, кабель сетевой, программное обеспечение, емкость с маслом.
По спецзаказу: приспособление для испытания балок на изгиб (для ПГМ-100МГ4), плита для испытания кирпича (для ПГМ-1000МГ4), плита для испытания кирпича, плита для испытания шлакоблока (для ПГМ-1500МГ4).

Гарантийный срок эксплуатации 18 месяцев.

Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.




Поверка испытательных прессов



Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: электронные динамометры сжатия типа ДМС-МГ4 или аналогичные, диапазон измерений от 0,05 кН до 2 МН, пределы допускаемых значений доверительных границ относительной погрешности δ = 0,24 %.




Дополнительно для испытательных прессов ПГМ-50МГ4, ПГМ-100МГ4 и ПГМ-100МГ4А




Приспособление ИББ-01 для испытания на изгиб для гипсовых и цементных балок - 45 000 руб.

Приспособление ИББ-01 для испытания на изгиб по ГОСТ 310.4 и ГОСТ 23789 для гипсовых и цементных балок 40×40×160 мм на базе 100 мм (опоры ∅10 мм).Используется для гидравлических испытательных прессов ПГМ-50МГ4, ПГМ-100МГ4 и ПГМ-100МГ4А и ПМ-МГ4

Приспособление ИББ-03 для испытания бетонных образцов на растяжение при изгибе - 64 000 руб.

Приспособление ИББ-03 для испытания бетонных образцов 70×70×280 мм на растяжение при изгибе по ГОСТ 10180.Используется для гидравлических испытательных прессов ПГМ-50МГ4, ПГМ-100МГ4 и ПГМ-100МГ4А

Приспособление ИК-05 для испытания кирпича на изгиб по ГОСТ 8462 - 44 000 руб.

Приспособление ИК-05 для испытания кирпича на изгиб по ГОСТ 8462Используется для гидравлических испытательных прессов ПГМ-50МГ4, ПГМ-100МГ4 и ПГМ-100МГ4А


Показать все



Дополнительно для испытательных прессов ПГМ-500МГ4 и ПГМ-500МГ4А




Приспособление ИББ-04М для испытания бетонных образцов на растяжение при изгибе - 178 000 руб.

Приспособление ИББ-04М для испытания бетонных образцов 100×100×400 мм на растяжение при изгибе по ГОСТ 10180.Используется для гидравлических испытательных прессов ПГМ-500МГ4А и ПГМ-1000МГ4

Приспособление ИББ-03 для испытания бетонных образцов на растяжение при изгибе - 64 000 руб.

Приспособление ИББ-03 для испытания бетонных образцов 70×70×280 мм на растяжение при изгибе по ГОСТ 10180.Используется для гидравлических испытательных прессов ПГМ-500МГ4 и ПГМ-500МГ4А

Приспособление ИББ-04 для испытания бетонных образцов на растяжение при изгибе - 70 000 руб.

Приспособление ИББ-04 для испытания бетонных образцов 100×100×400 мм на растяжение при изгибе по ГОСТ 10180.Используется для гидравлических испытательных прессов ПГМ-500МГ4 и ПГМ-500МГ4А


Показать все



Дополнительно для испытательных прессов ПГМ-1000МГ4




Приспособление ИББ-04М для испытания бетонных образцов на растяжение при изгибе - 178 000 руб.

Приспособление ИББ-04М для испытания бетонных образцов 100×100×400 мм на растяжение при изгибе по ГОСТ 10180.Используется для гидравлических испытательных прессов ПГМ-500МГ4А и ПГМ-1000МГ4

Приспособление ИК-04 для испытания кирпича на изгиб по ГОСТ 8462 - 60 000 руб.

Приспособление ИК-04 для испытания кирпича на изгиб по ГОСТ 8462Используется для гидравлических испытательных прессов ПГМ-1000МГ4

Комплект плит ПК-1000 для испытания кирпича на сжатие - 36 000 руб.

Комплект плит ПК-1000 для испытания кирпича на сжатие по ГОСТ 8462. Используется для гидравлических испытательных прессов ПГМ-1000МГ4


Показать все



Дополнительно для испытательных прессов ПГМ-1500МГ4 и ПГМ-2000МГ4




Комплект плит ПК-1000 для испытания кирпича на сжатие - 36 000 руб.

Комплект плит ПК-1000 для испытания кирпича на сжатие по ГОСТ 8462. Используется для гидравлических испытательных прессов ПГМ-1500МГ4 и ПГМ-2000МГ4

Комплект плит ПШ-1500, ПШ-2000 для испытания шлакоблока на сжатие - 56 000 руб.

Комплект плит ПШ-1500, ПШ-2000 для испытания шлакоблока на сжатие по ГОСТ 8462. Используется для гидравлических испытательных прессов ПГМ-1500МГ4 и ПГМ-2000МГ4






Загрузки

Программное обеспечение для прибора.
Руководства по эксплуатации (инструкции) ПГМ-50МГ4 и ПГМ-100МГ4
Руководство по эксплуатации (инструкция) ПГМ-100МГ4А
Руководство по эксплуатации (инструкция) ПГМ-500МГ4
Руководство по эксплуатации (инструкция) ПГМ-500МГ4А
Руководство по эксплуатации (инструкция) ПГМ-1000МГ4
Руководство по эксплуатации (инструкция) ПГМ-1500МГ4
Руководство по эксплуатации (инструкция) ПГМ-2000МГ4

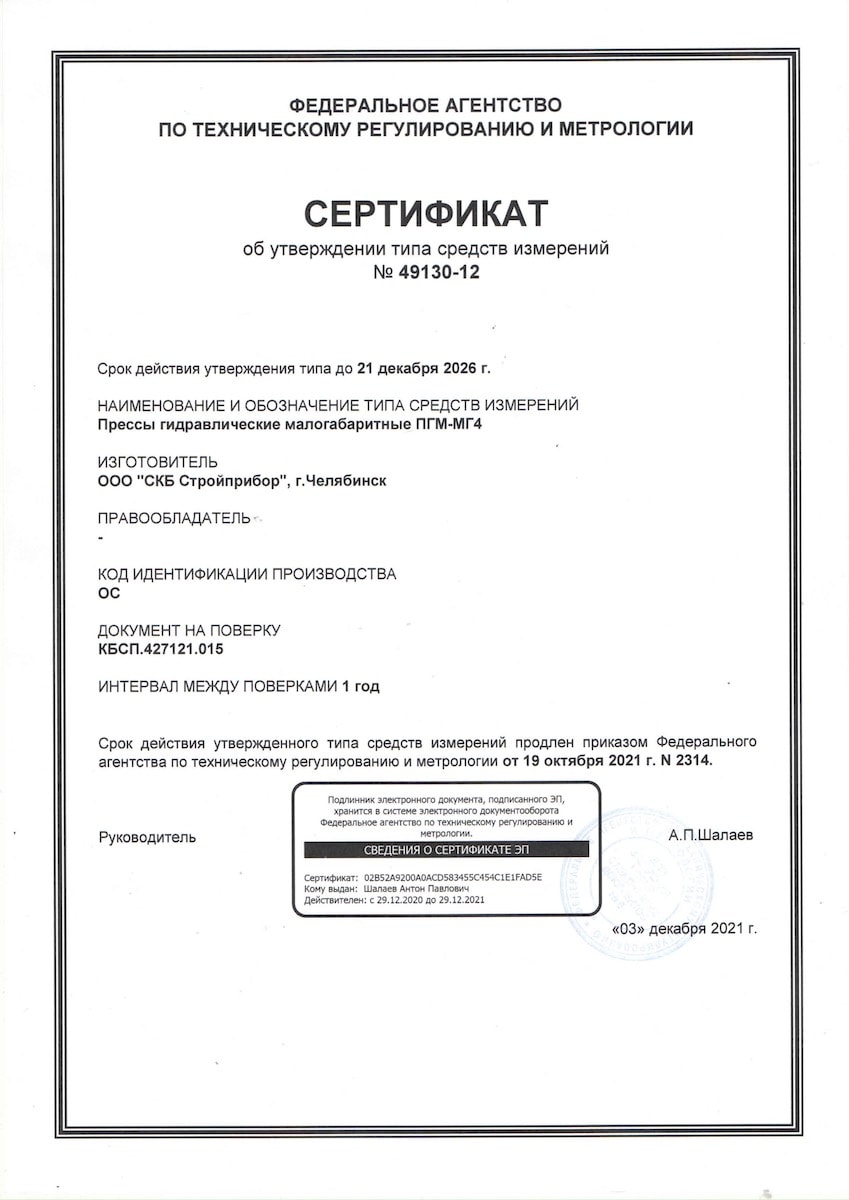

Свидетельство об утверждении типа средств измерений. Российская Федерация.

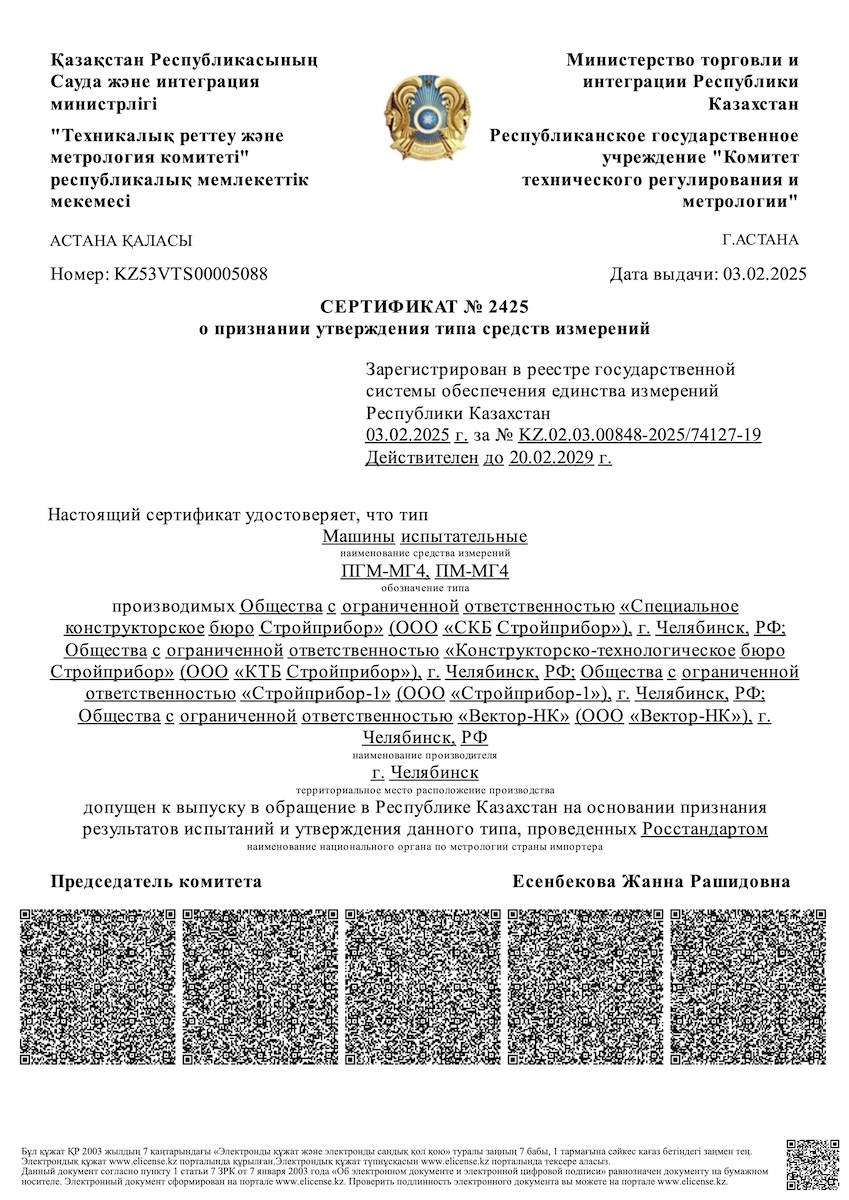

Сертификат о признании утверждения средств измерений. Республика Казахстан.

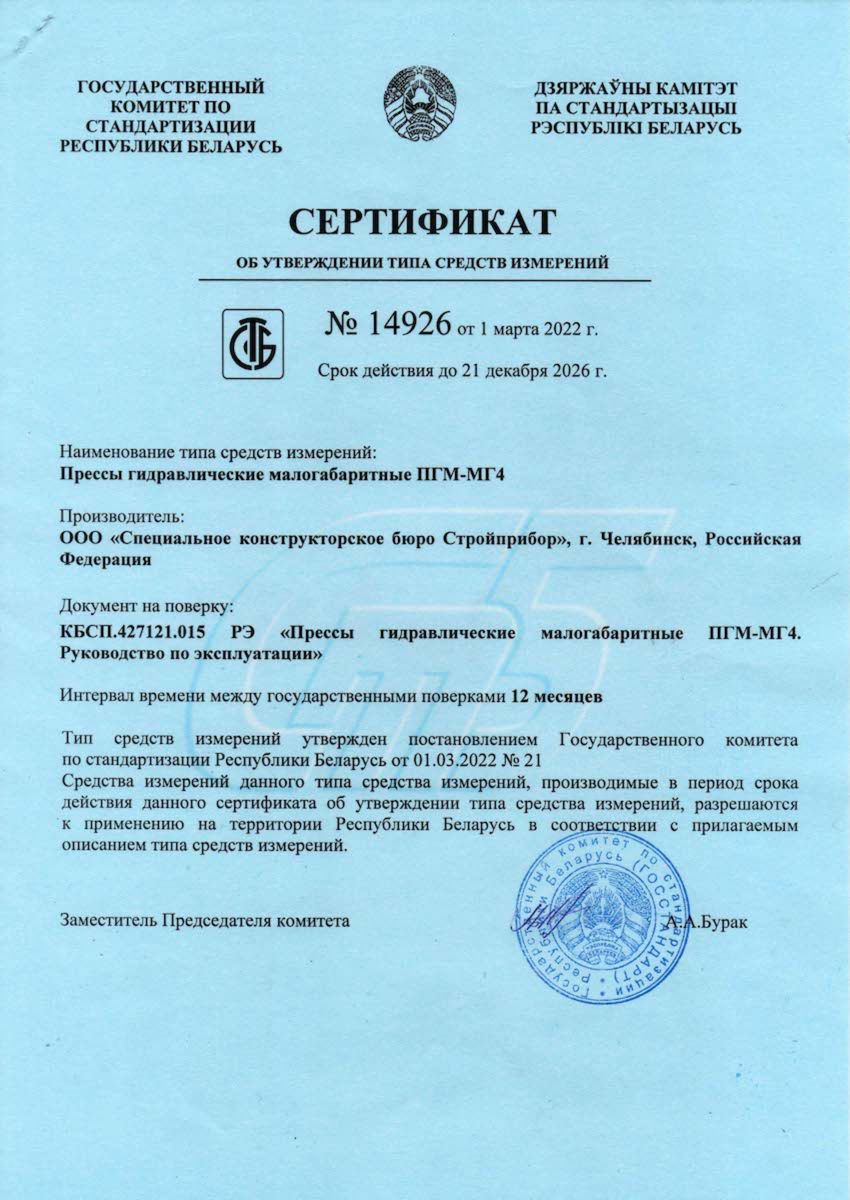

Сертификат об утверждении типа средств измерений. Республика Беларусь.

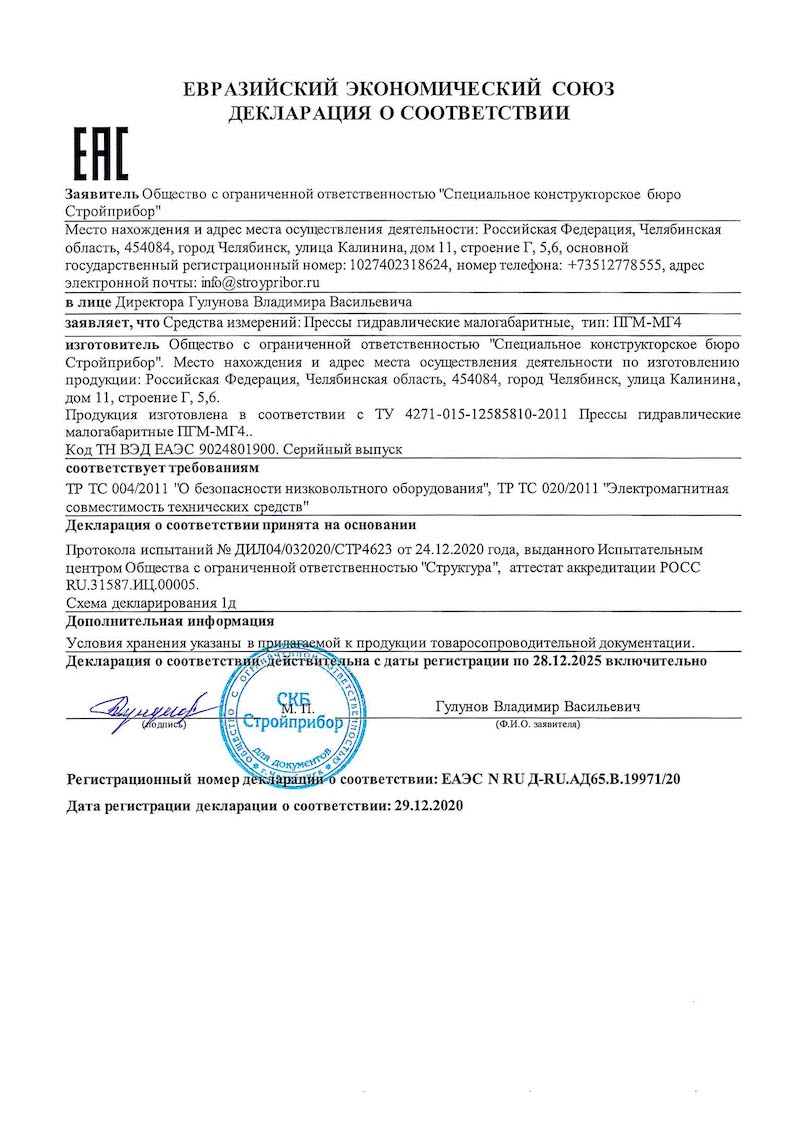

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для дорожно-строительных и грунтовых лабораторий

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


10.04.2017

Спрашивает Артур:

Здравствуйте.У меня пресс ПГИ 1000С новый, не могу запустить. Подскажите пожалуйста какие данные надо вводить. При нажатии старт зарабатывает мотор но плита нижняя не подымается, по-моему гидравлика не работает или что-то не так подсоединил. Как меняется масло?

Отвечает Олег:

Наша компания не выпускает прессы ПГИ 1000С, обратитесь к производителю данного пресса.


02.12.2016

Спрашивает Тарас:

Здравствуйте!

Подходит ли данный пресс для формовки и испытаний образцов асфальтобетона в соответствии с ГОСТ 12801-89-99?

Отвечает Олег:

Для формирования образцов асфальтобетона в одиночных формах по Гост 12801-98 подходит пресс ПГМ-500А, на нем же можно испытывать образцы асфальтабетона со скоростью 3+-0,3 мм/мин.


05.04.2016

Спрашивает Сергей:

Есть ли дилеры -ремонтные организации в Алматы?

Отвечает Сергей:

Здравствуйте, к сожалению, в Алматы у нас пока нет партнеров, которые могут отремонтировать наши приборы.
Есть партнер (ремонтная организация) в г. Астана: +7 701 527 8511 Султанмахмут, e-mail: [email protected], [email protected]


18.06.2015

Спрашивает Дастан:

Может ли пресс ПГМ-1000МГ4 испытывать раствор от М50 до М150 на сжатие?

Отвечает Олег:

Разрушающая нагрузка для образцов М50 с ребром 7,07см составит 22...25кН, для образца с ребром 10 см - 45...50кН.
Диапазон измерений пресса ПГМ-1000МГ4 10...1000кН. В диапазоне 10...50кН погрешность более 3%, в диапазоне 50...1000кН не более 1%.


09.06.2015

Спрашивает Артём:

Добрый день. Интересует вопрос : возможно ли заказать дополнительное приспособление для испытания балок на изгиб для пресса ПГМ500МГ4А ?

Отвечает Олег:

Усилие при испытании цементных балок на изгиб не превышает 250...300кГс (до 3кН), а диапазон измерений пресса ПГМ-500А составляет 5...500кН. В связи с чем чувствительности и точности пресса будет недостаточно. Необходим пресс на 50 или на 100кН.


29.05.2015

Спрашивает Татьяна:

Здравствуйте.У меня пресс ПГИ 1000С может какая то другая модификация сейчас у них.Я запрашиваю ремонт этой модели,пишут ПМГ

Отвечает Елена:

Добрый день, мы никогда не выпускали прессы указанной вами модификации. Наши прессы имеют другую маркировку - ПГМ-МГ4.


26.05.2015

Спрашивает Александр:

Здравствуйте. У меня Пресс ПМГ-100МГ4 мне нужна узнать технические характеристики(его правильное название) датчика давления на нём, чтобы заказать?

Отвечает Олег:

В прессе установлен датчик типа Д-10 (на 10 МПа)


15.04.2015

Спрашивает Олег:

Здравствуте!Какие минимальные и максимальные классы прочности бетонов можно испытывать на прессе ПГМ-500МГ4А?

Отвечает Олег:

от В3,5 до В40.


09.04.2015

Спрашивает Сергей:

может ли пресс ПГМ-1000МГ4А испытывать дробимость щебня

Отвечает Олег:

Испытывать щебень на дробимость может только ПГМ-500МГ4А.


01.04.2015

Спрашивает Расим:

Не могу найти ваш прибор ПГМ-500МГ4 в госреестре Казахстана

Отвечает Олег:

В Госреестр Казахстана внесены "Прессы испытательные гидравлические ПГМ-МГ4". Пресс ПГМ-500МГ4 является одной из модификаций типа СИ.


24.02.2015

Спрашивает Галымбек:

Здравствуйте. У вас на ПГМ-500МГ4А в ХАРАКТЕРИСТИКЕ написано что на нем можно испытывать асфальтобетон на "РАСКОЛ", но в настройках мы не нашли этот вид испытание?
Как настроить скорость нагружение 50мм/мин?

Отвечает Олег:

У пресса ПГМ-500А скорость 50 мм/мин не предусмотрена. Из настроек этот вид испытания был удален после исключения из п. 16,3(ГОСТ 12801-98) скорости 3+/-0,3 мм/мин.


04.02.2015

Спрашивает Екатерина Ярышкина:

Добрый день! Интересует пресс ПГМ-1500МГ4. От каких и до каких классов бетона и раствора он может испытывать образцы? В производстве имеются образцы раствора от М50 (кубы 70*70 мм) и образцы бетона от М100 до М800 (кубы 100*100 мм).

Отвечает Олег:

Нижний предел измерения пресса ПГМ-1500 - 15 кН(1500кГс), в связи с тем на нем можно испытывать кубы 70,7*70,7мм марки M30 и выше, кубы 100*100мм марки от М15 и до M1000.


11.12.2014

Спрашивает Павел:

Добрый день! скажите, как я понял ПГМ-500МГ4А из описания прочность кирпича на прессе нельзя определить, только при изгибе. Какой пресс подойдет для прочности бетона, кирпича, дробимости щебня?

Отвечает Олег:

В прессах ПГМ-500А можно испытывать:
- на сжатие бетонные кубы прочностью 50 МПа(куб с ребром 100мм), половинки кирпича, асфальтобетонные образцы (сжатие, раскол, прессование), щебень на дробимость; цемент, раствор;
- на изгиб кирпич, бетонные призмы 70*70*280мм.


13.10.2014

Спрашивает Татьяна Александровна:

Добрый день! В характеристиках на пресс ПГМ 100МГ4А не указаны испытания на изгиб кирпича. Можно ли на данном прессе производить эти испытания.

Отвечает Олег:

Проводить испытания кирпича на изгиб в прессе ПГМ-100МГ4А возможно, при использовании специального приспособления.


17.07.2014

Спрашивает Марина Викторовна:

Добрый день! Заинтересовал пресс ПГМ-500 МГ4А. 1.Кто производитель?
Как я поняла из сводной, этот пресс пригоден для формовки образцов из асфальтобетона.2.Какого диаметра образцы?
3.Может ли данный пресс выдерживать заданную нагрузку в течение 3мин?
4.В комплектацию входит ли выпрессовочное устройство?
5. Его вес действительно 180кг?
6. О долговечности его работы.

Отвечает Олег:

Производитесь - "СКБ СТРОЙПРИБОР".
Пригоден для формовки в одиночной форме.
Диаметр образцов, мм - 50,5;71,4;101.
Может ли данный пресс выдерживать заданную нагрузку в течение 3мин? - Да, может.
Выпрессовочное устройство не входит.
Вес 180кг.
Гарантия 18мес., полный срок службы 10лет.


07.04.2014

Спрашивает Виктор:

Добрый день!
Есть ли возможность производства универсального пресса для испытаний асфальтобетона (прочность, сдвиг) и его формования? К примеру на базе ПГМ-100. Необходимо увеличить размер рабочего пространства (между плитами) и нагрузку до 16 тонн (160 кН). Спасибо

Отвечает Олег:

К сожалению такой возможности нет.


07.04.2014

Спрашивает Игорь:

1)Может ли ПО пресса строить диаграммы нагрузка-деформация?
В руководстве не встретил граф. примера. Есть ли у Вас картинка с подобной диаграммой.
2)Цель работ - определением модуля деформации бетонных кернов. Подходят ли эти пресс для подобного рода работ?

Отвечает Олег:

Для построения диаграммы нагрузка-деформация необходимо использовать экстензометр, установленный на образец. Датчик пресса измеряет не деформацию, а перемещение активной плиты в процессе испытаний. Диаграмму пресс не строит.


16.12.2013

Спрашивает Лидия:

Здравствуйте,
Интересует ПГМ-1500МГ4. Возможно ли задать на нем: 1)постоянную скорость прироста нагрузки(например 10кН/мин)?
2)постоянную скорость деформации(т.е. постоянную скорость хода штока, например 0,2 мм/мин)?.
Спасибо за ответ.

Отвечает Олег:

Пресс ПГМ-1500 предназначен для испытаний бетонных образцов, кирпича, шлакоблока, др. стеновых камней при скоростях нагружения, установленных соответсвующим стандартом - от 0,2 до 1,0 МПа/с. В пересчете в кН/сек для куба 10*10*10см минимальная скорость нагружения составит 2кН/сек.
Пресс не предназначен для испытания легкодеформируемых материалов типа асфальтобетона и не поддерживает скоростей перемещения в мм/мин.


12.12.2013

Спрашивает Сергей:

Добрый день.
Испытательный пресс ПГМ-100МГ4А внесен в Госреестр РФ?
В свидетельстве об утверждении типа средства измерений указан тип ПГМ-100МГ4 без индекса "А"
Поясните пожалуйста.

Отвечает Олег:

В свидетельстве об утверждении типа средства измерений указан тип ПГМ-МГ4, без 100. ПГМ-100МГ4А является модификацией утвержденного типа ПГМ-МГ4. Все модификации перечислены в описании типа.


26.11.2013

Спрашивает Буян:

Добрый день!
У пресса ПГМ-100МГ4 нижняя опорная плита после разрушения образца не отпускается даже после открытия клапана сброса масла, что делать?
Спасибо.

Отвечает Олег:

Ваш вопрос передан в сервисную службу, Вам ответят по e-mail. Телефон для связи с Сервисной службой (351) 796-64-14



Страницы: 1 | 2 | 3
Вперед
