Установки силоизмерительные для испытания механических анкеров на вырыв и сдвиг ПСО-ХМГ4АДМ



Установки силоизмерительные для испытания механических анкеров на вырыв и сдвиг ПСО-ХМГ4АДМ


Вносится в Госреестр СИ РФ

Установки ПСО-ХМГ4АДМ предназначены для определения физико-механических характеристик анкеров и анкерных креплений фасадных систем по ГОСТ Р 56731-2015 и СТО 44416204-2010.

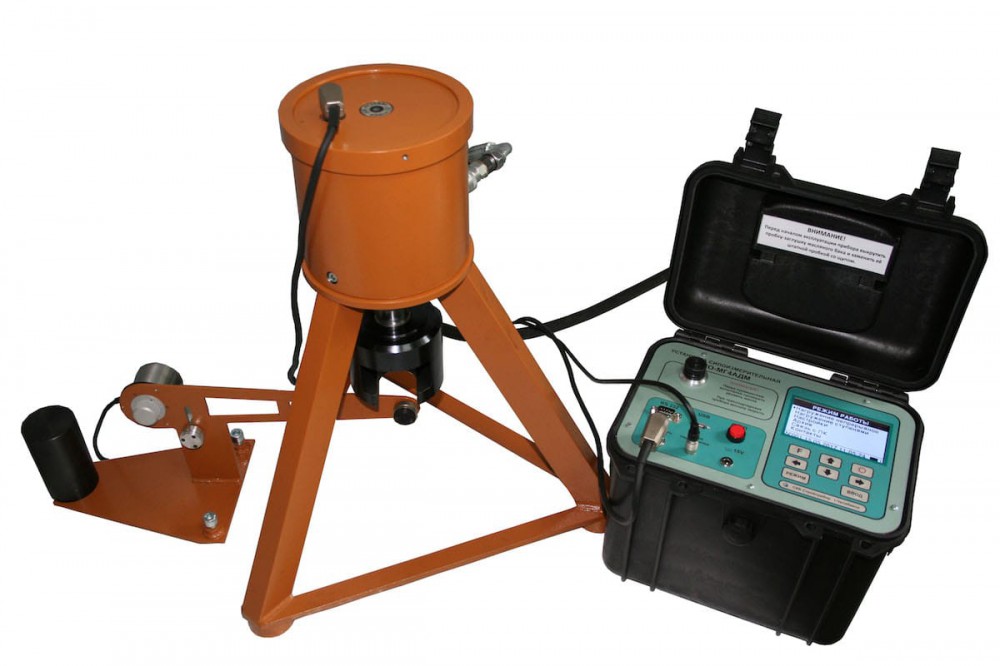

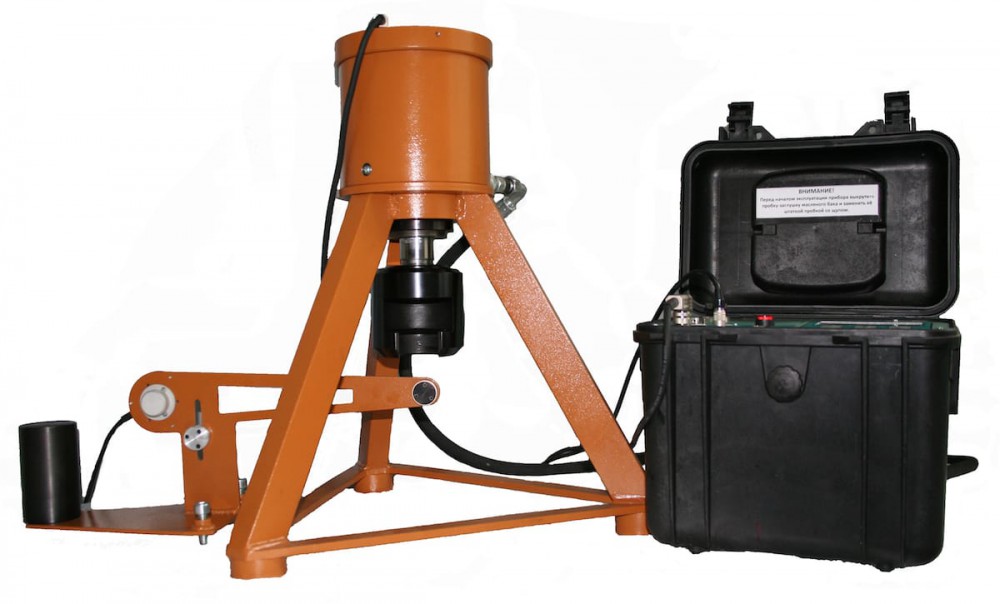

Область применения установок – определение несущей способности анкеров различных типов, натурные испытания анкерных креплений элементов несущих конструкций навесных фасадных систем к строительным основаниям из бетона и каменной кладки. Установки состоят из силовозбудителя и блока управления с дисплеем, совмещенного с насосной станцией, могут оснащаться дополнительным внешним датчиком перемещения.

Гидравлическое соединение силовозбудителя с насосной станцией выполняется посредством быстроразъемных соединений (БРС).

Установки обеспечивают испытание анкеров с постоянной скоростью нагружения, установленной пользователем В процессе нагружения производится автоматическая запись силы и соответствующего перемещения с фиксацией их максимальных значений. Одновременно на дисплее блока управления строится график зависимости "нагрузка-перемещение", "нагрузка-время" или "перемещение-время".

Установки ПСО-ХМГ4АДМ выпускаются в пяти модификациях, отличающихся пределами измерений, габаритами и массой (Х – наибольший предел измерений, кН), имеют энергонезависимую память на 500 результатов измерений, часы реального времени и функцию передачи данных на персональный компьютер по USB интерфейсу.

Индикация цифровая в кН.




Технические характеристики установок силоизмерительных




Наименование характеристик ПСО-100МГ4АДМ ПСО-150МГ4АДМ ПСО-200МГ4АДМ ПСО-250МГ4АДМ ПСО-300МГ4АДМ​
Цена, рублей (НДС не облагается) по запросу
Диапазон измерения силы, кН 4...100 6...150 8...200 10...250 12...300
Пределы допускаемой относительной погрешности измерения силы, % ± 2
Диапазон измерения перемещений, мм 0...23
Пределы допускаемой абсо­лютной погрешности изме­рения перемещений:
− встроенным датчиком, мм ± 0,1
− выносным датчиком, мм ± 0,02
Диапазон измерения скорости нагружения, кН/с от 0,1 до 5
Диапазон измерения скорости перемещения захвата, мм/мин от 0,1 до 3
Дискретность индикации:
− силы, кН 0,01
− перемещения, мм 0,01
Питание прибора, В 12 (встроенный аккумулятор 12В, 7Ач) или сетевой адаптер
Потребляемый ток, А, не более:
− в режиме нагружения 6
− в остальных режимах 0,25
Диапазон рабочих температур, °С от минус 10 до 40
Габаритные размеры блока управления с насосной станцией, мм, (ДxШxВ), не более 285х230х260
Масса блока управления с насосной станцией, кг, не более 8,7
Габаритные размеры силовозбудителя, мм, (ДxШxВ), не более 170х120х210 170х135х210 200х150х230
Масса силовозбудителя, кг, не более 8 12 16


Комплект поставки установок силоизмерительных



Силовозбудитель с вилочным захватом, блок управления с насосной станцией, кабель связи с ПК, CD с программным обеспечением, руководство по эксплуатации с методикой калибровки.
По спецзаказу: выносной датчик перемещения, опора, устройство для захвата анкера, силовая рама и эталонный динамометр типа ДМР-МГ4 для поверки (калибровки) приборов.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.




Поверка установок силоизмерительных



Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: электронные динамометры растяжения типа ДМР-МГ4 или аналогичные, диапазон измерений от 0,05 кН до 300 кН, пределы допускаемых значений доверительных границ относительной погрешности δ = 0,24 %.
