Электронные динамометры универсальные ДМУ-МГ4



Электронные динамометры универсальные ДМУ-МГ4


Утвержден тип средства измерения
Внесен в Госреестр РФ под № 49913-12 (продлен до 2022 года)
Внесен в Госреестры Казахстана, Беларуси

Электронные динамометры ДМУ-МГ4 предназначены для измерений статических и медленно изменяющихся сил сжатия, при (поверке) прессов, разрывных машин, силоизмерительных приборов в качестве рабочих эталонов 2-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».

Область применения динамометров – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.

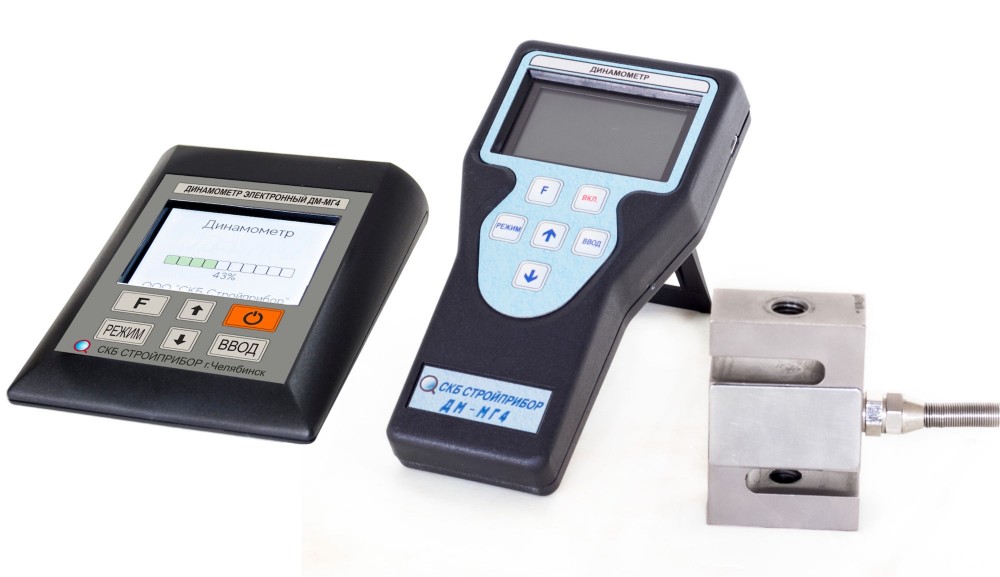

Электронный динамометр ДМУ-МГ4 состоит из электронного блока, датчика силы и двух комплектов силовводящих элементов  на  растяжение и сжатие (узлов встройки), которые  являются универсальными для испытательных и разрывных машин, прессов. По спец. заказу возможно изготовление индивидуальных силовводящих элементов.



Динамометры обозначаются ДМУ-Н/Т-КМГ4, где:
− Н – наибольший предел измерений (НПИ), кН;
− К – класс точности (0,5; 1; 2).
− Т – вариант исполнения тензометрического датчика силы (1; приведен в таблице).

Пределы допускаемой относительной погрешности динамометров:
− класса 0,5 - ±0,12%
− класса 1 - ± 0,24%
− класса 2 - ± 0,45%.


Функциональные особенности динамометров:

  •  Цифровой жидкокристаллический дисплей с функцией подсветки;
  •  Возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения;
  •  Возможность корректировки градуировочной характеристики в отдельных точках диапазона;
  •  Режим передачи данных на ПК через USB порт;
  •  Режим архивирования результатов измерения (100 серий по 20 результатов измерений в серии);
  •  Возможность обновления пользователем сервисных функций через USB порт;
  •  Питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА).
Цена динанометра зависит от варианта исполнения, цену можно узнать по телефонам, указанным в шапке сайта.



Технические характеристики динамометров универсальных




Наименование характеристик ДМУ-Н/Т-КМГ4
(универсальный)
Цена динамометра, рублей (НДС не облагается) от 66 000
 Пределы измерений, кН:
   − наибольший (НПИ) от 0,1 до 1000
(кл. точности 0,5 − от 1 до 1000)
   − наименьший (НмПИ) ≥ 2 %НПИ
Питание, В:
   − при работе в автономном режиме 3 (от 2 элементов AALR6)
   − при работе от сетевого адаптера 6
Потребляемая мощность, Вт, не более  0,5
Габаритные размеры электронного блока, не более, мм  170 х 90 х 30
Масса электронного блока, не более, кг 0,3
Масса тензодатчика (без нагрузочных опор и узлов встройки), не более, кг от 0,5 до 70

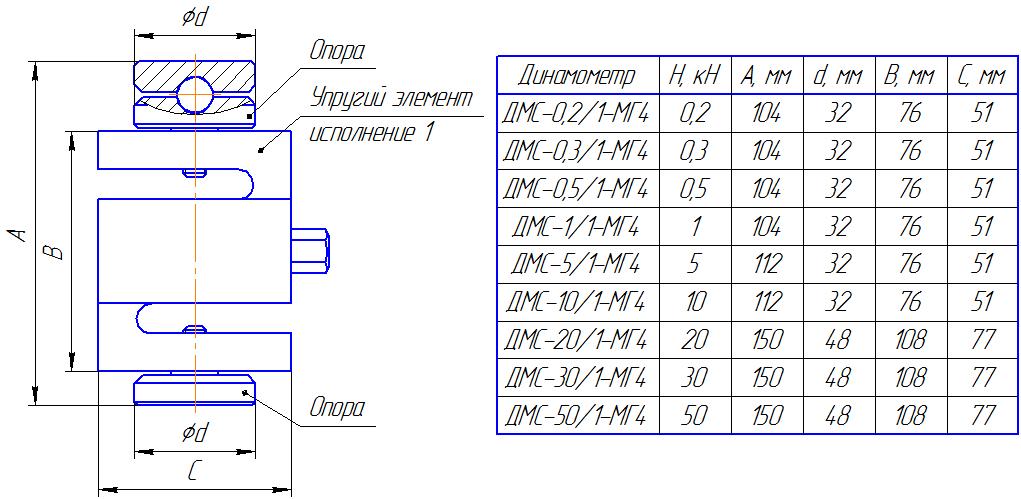

Варианты исполнения тензометрических датчиков для динамометров универсальных






Комплект поставки динамометров универсальных



Электронный блок, тензометрический датчик силы, силовводящие элементы, соединительный кабель, сетевой адаптер, кабель связи с ПК, CD с программным обеспечением, руководство по эксплуатации, паспорт, методика поверки, укладочный кейс.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: весы электронные.




Поверка динамометров универсальных



Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: машины силовоспроизводящие МСВ-МГ4 1-го разряда по ГОСТ 8.640-2014.




Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) ДМУ-МГ4

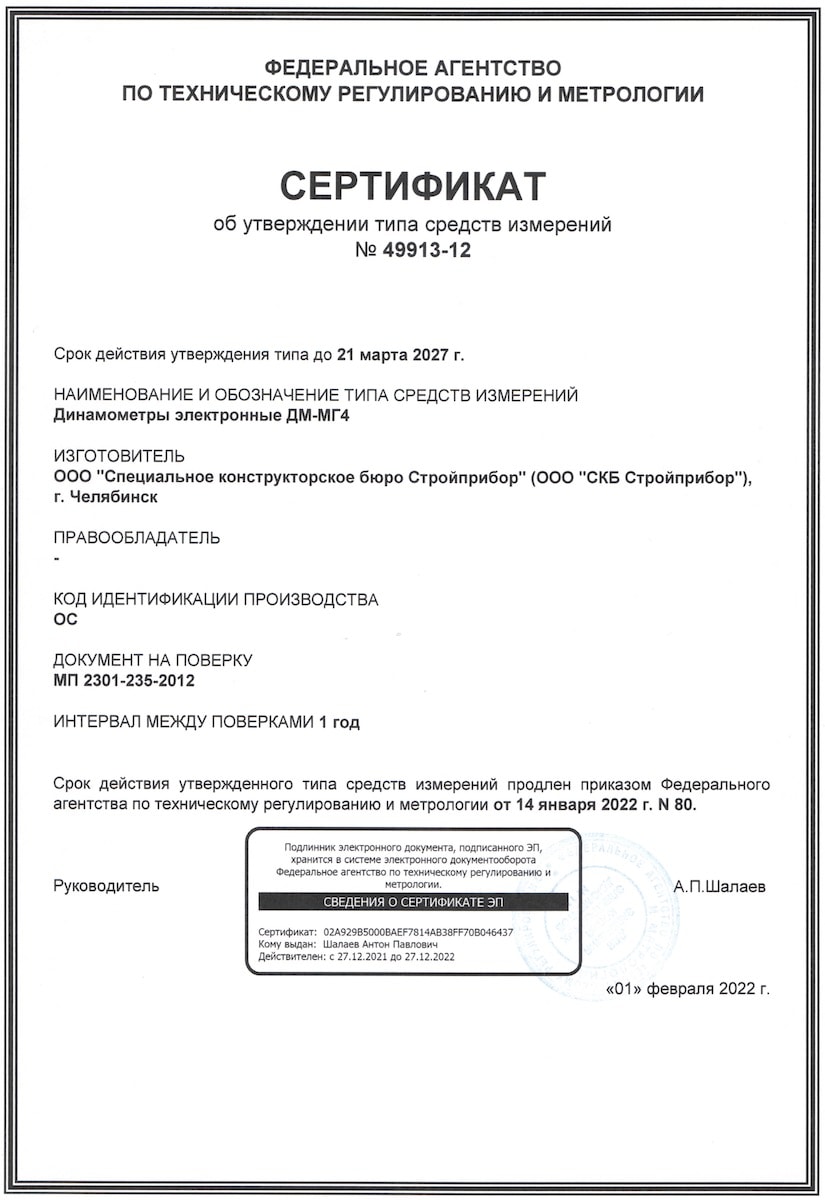

Свидетельство об утверждении типа средств измерений. Российская Федерация.

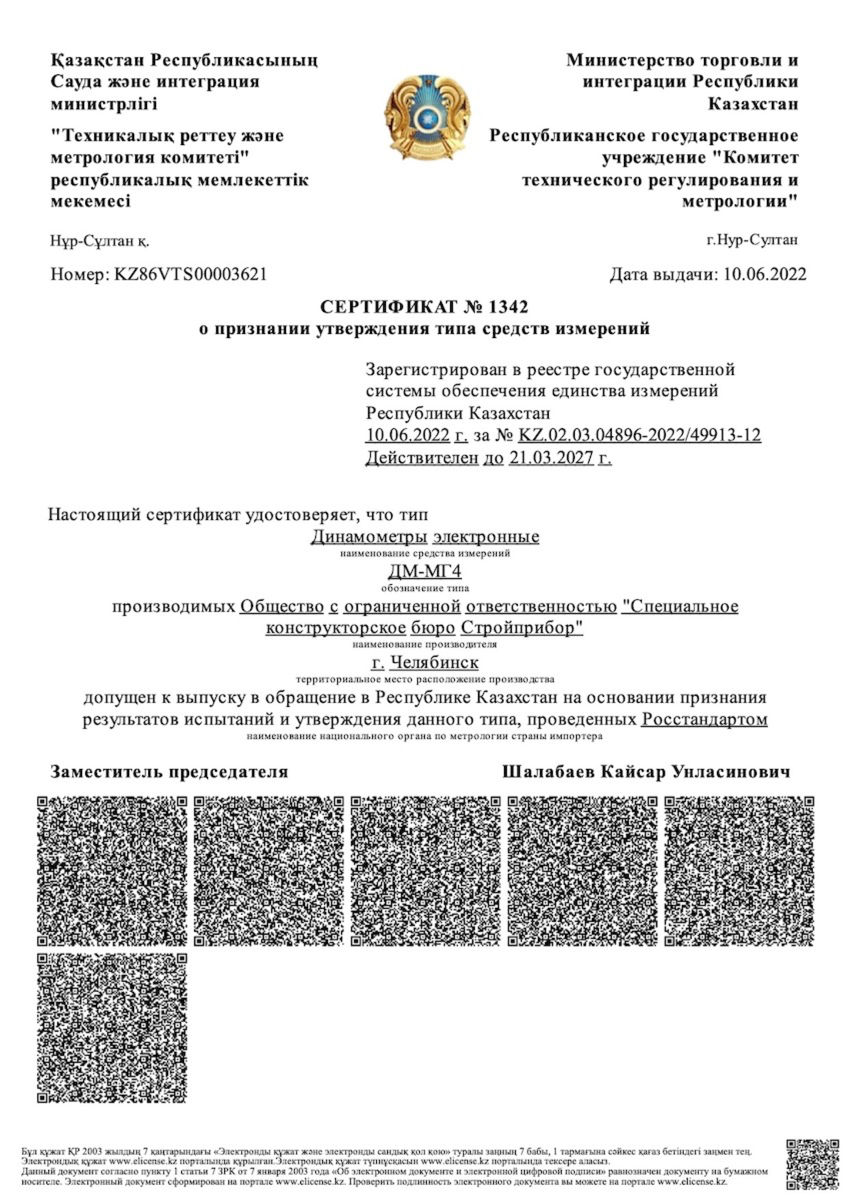

Сертификат о признании утверждения средств измерений. Республика Казахстан.

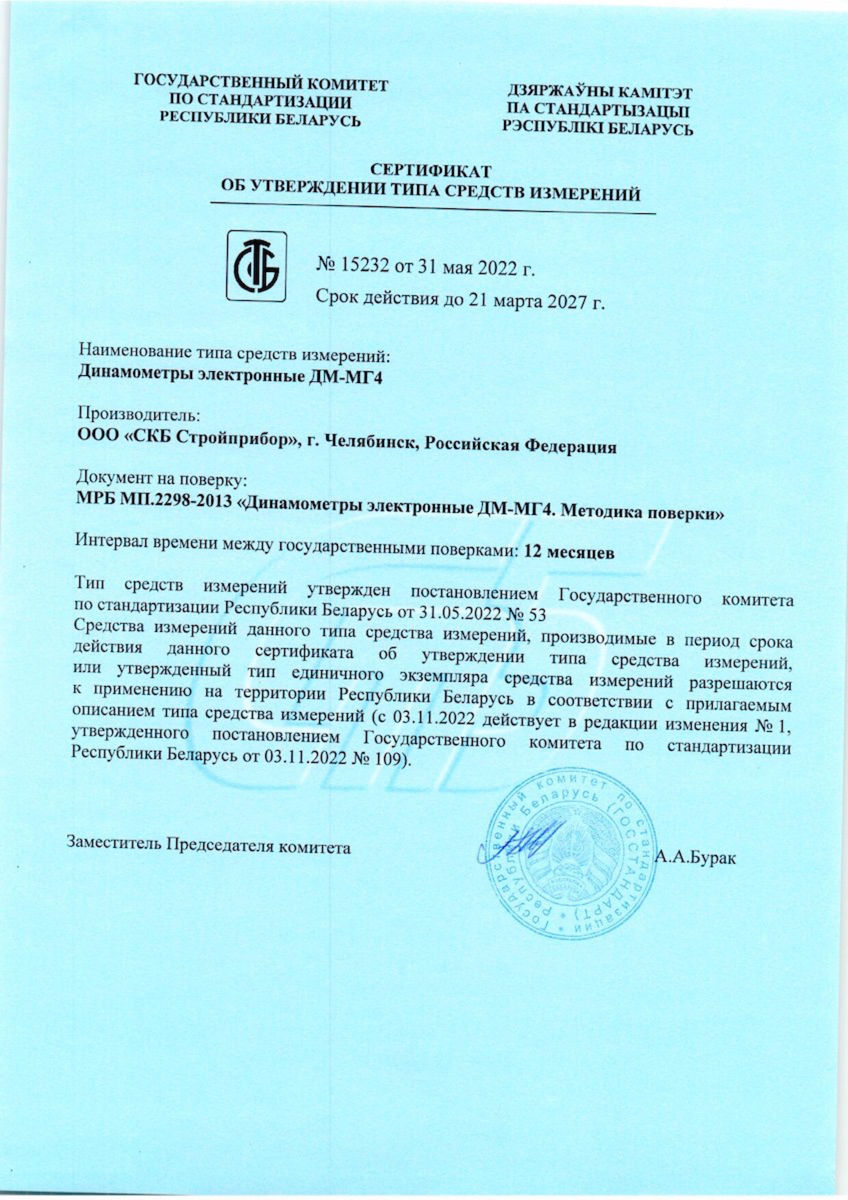

Сертификат об утверждении типа средств измерений. Республика Беларусь.

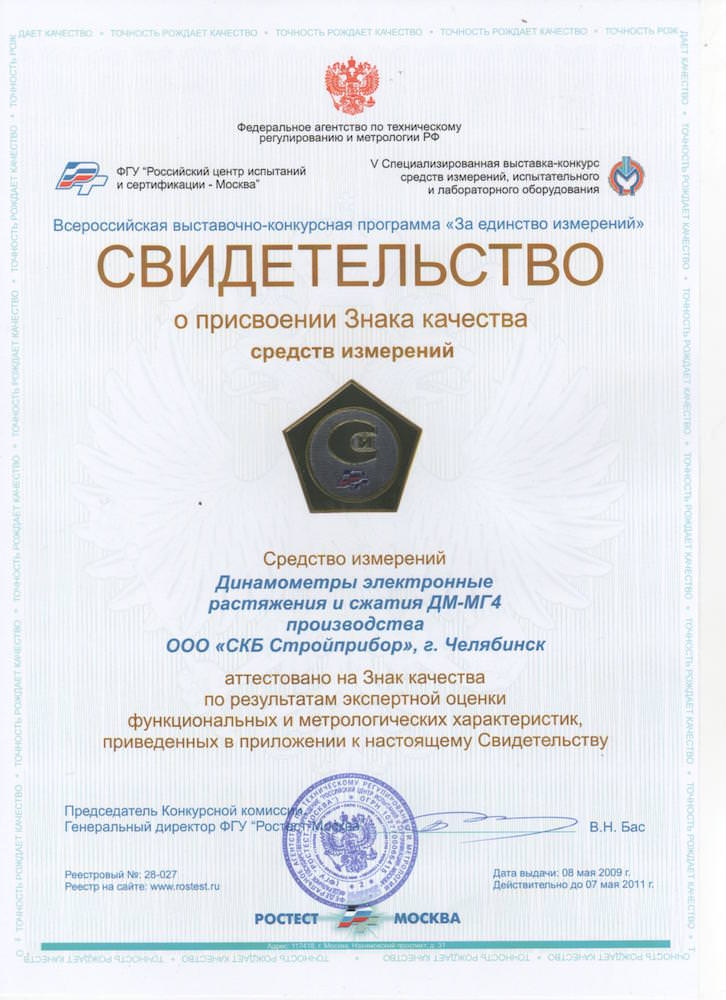

Свидетельство о присвоении Знака качества средств измерений

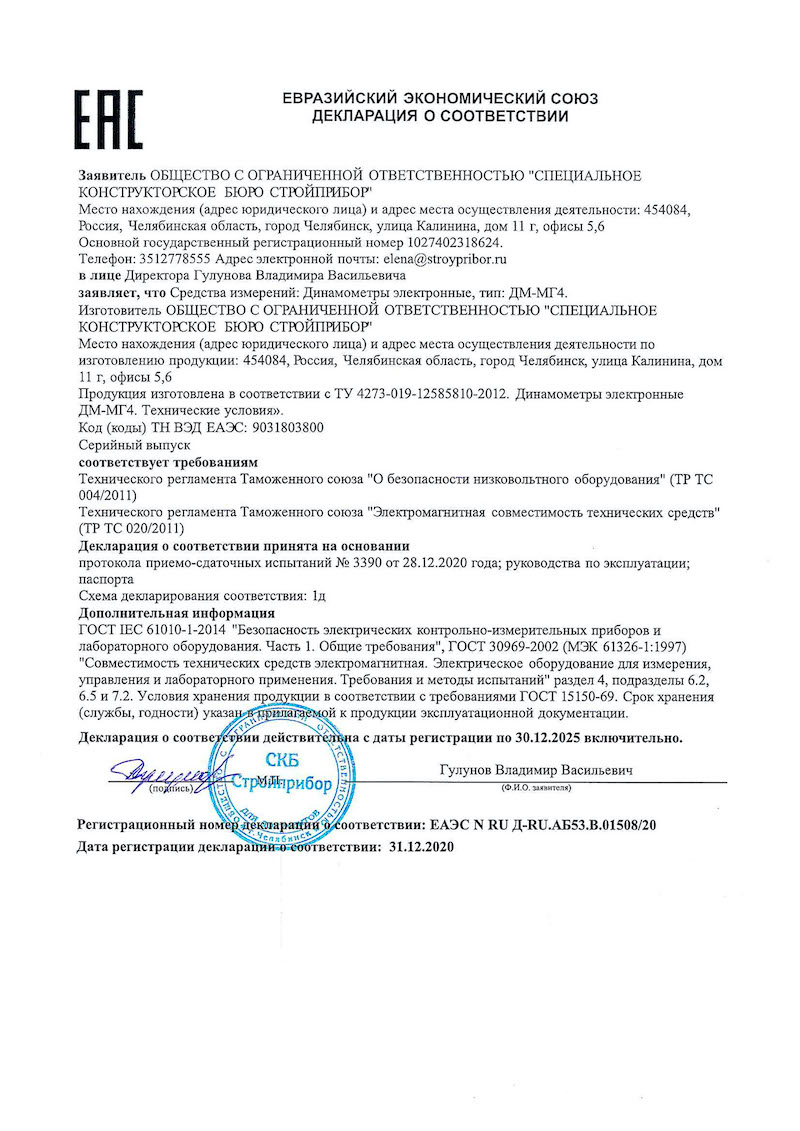

Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств"


Все Приборы для метрологических лабораторий, центров стандартизации и метрологии

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:





06.10.2015

Спрашивает РУП Пинский ЦСМС:

куплен прибор ДМУ-50/1-1 МГ4 операционная система Win8.1 драйвер из диска 2.10.0.0 программа версия 1.0.1.17 com1 настроен
в программе нет пункта операции мы не можем считать данные из прибора - что делать ??????????

Отвечает Олег:

Спасибо, в паспорте допущена ошибка, исправим в кратчайшие сроки.
Для того чтобы передать измерения с прибора в пк необходимо:

1. Подсоедините кабель для передачи данных к прибору.
2. Второй конец кабеля подсоедините к свободному USB порту компьютера.
3. Запустите программу обмена данными ДМ-МГ4.
4. Включите прибор и выберете стрелками пункт "Работа с ПК", нажмите ввод.
5. В меню "Файл" выберете пункт "Создать".
6. Введите имя файла и нажмите кнопку "Сохранить".

На экране должен отобразиться процесс передачи данных из прибора. По завершению приема, на экране откроются таблицы с данными. Раздел "Прием данных" справка программы связи.


22.12.2014

Спрашивает Серик:

Добрый день! Необходим динамометр универсальный (растяжение-сжатие) с максимальной нагрузкой 1000кН, класс точности 2. Есть ли такая модель в наличии?

Отвечает Олег:

Возможна поставка отдельно динамометра сжатия (ДМС-1000/4-2МГ4) и динамометра растяжения (ДМР-1000/6-2МГ4).
