Программный комплекс "ПДУ-Грунт"



Программный комплекс "ПДУ-Грунт"

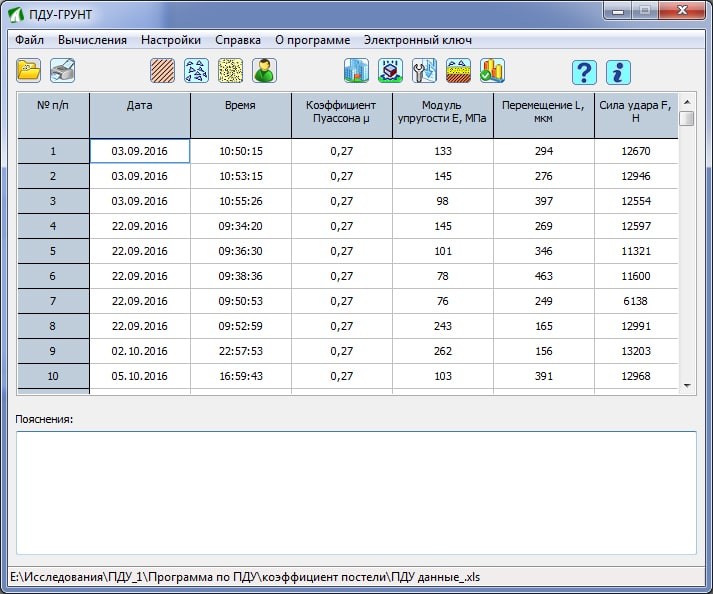

Программный комплекс «ПДУ-ГРУНТ» разработан ООО «СКБ Стройприбор» и предназначен для обработки результатов проведенных измерений приборами ПДУ-МГ4 «УДАР» и ПДУ-МГ4.01 «УДАР».

Программа позволяет значительно уменьшить трудоемкость по обработке полученных с помощью этих приборов измерений, сделать необходимые расчеты, провести визуализацию числовых данных, позволяющую наглядно представить особенности площадки для строительства, выявить аномальные участки грунта.

С помощью программного комплекса «ПДУ-ГРУНТ» можно выполнить следующие действия:
  1. Рассчитать коэффициенты уплотнения грунта

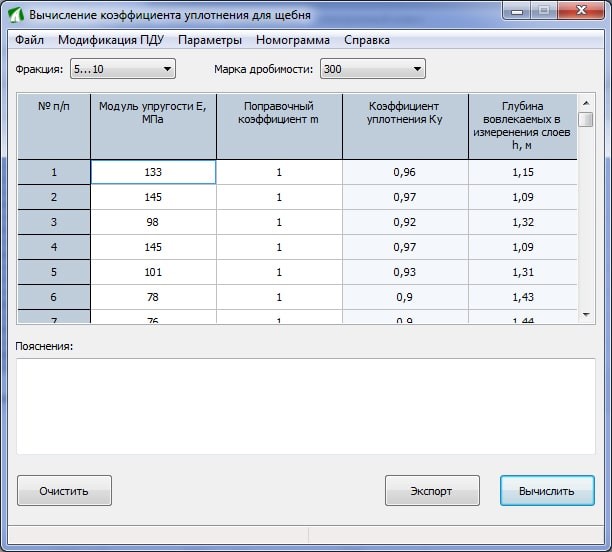

  2. Расчет коэффициента уплотнения щебеночных оснований
  3. Вычисления коэффициента уплотнения грунта пользователя
  4. Вычисление высоты падения груза
  5. Перевод измеренного модуля упругости в показания других приборов

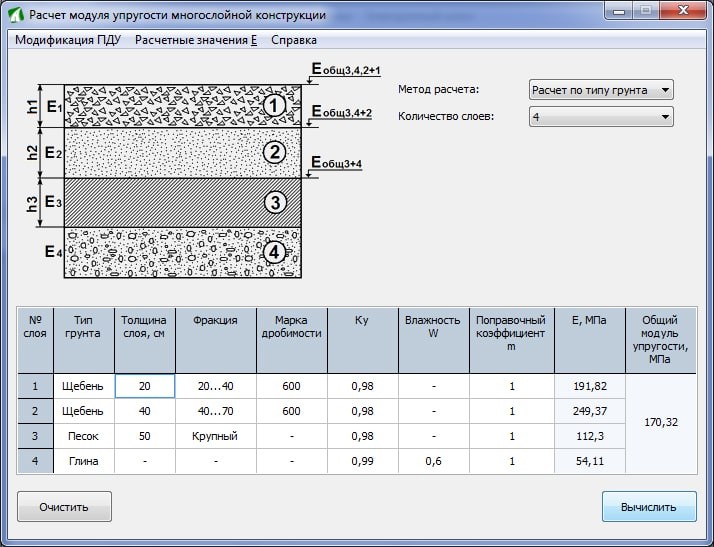

  6. Расчет общего модуля упругости многослойной конструкции
  7. Вычисления коэффициентов постели грунта С1 и С2
  8. Построение 3D-изображения модуля упругости на строительной площадке

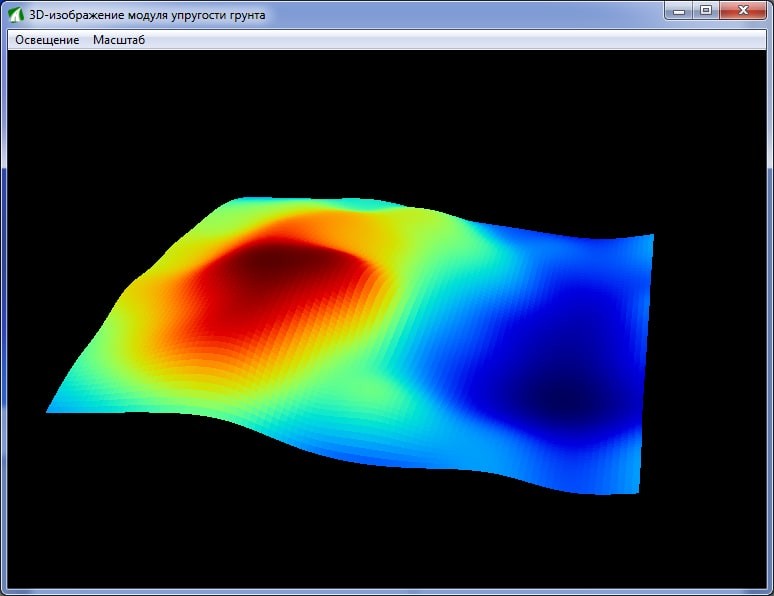

Программа имеет возможность построения 3D-изображения распределения модуля упругости по поверхности строительной площадки, при помощи которого становятся видимыми:
  • участки, содержащие пустоты;
  • подземные коммуникации, заложенные на малой глубине;
  • участки грунта после засыпки;
  • участки с прочими аномальными характеристиками.

Для построения 3D-изображения на поверхности строительной площадки наносится сетка. Расстояния между узлами сетки (шаг сетки) должно быть одинаковое и задаваться в диапазон от 1,5 до 250 метров. В узлах сетки проводятся измерения модуля упругости в соответствии с руководством по эксплуатации прибора ПДУ-МГ4 «УДАР».

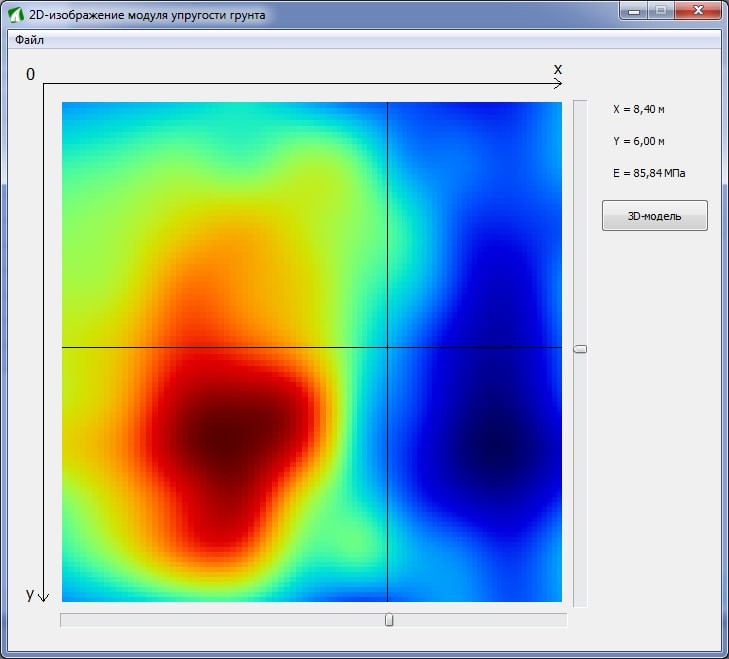

В программе указывается количество строк, количество столбцов, а так же шаг сетки в метрах. Минимальное количество узлов сетки 5 х 5, максимальное 50 х 50. Программа вычисляет промежуточные значения модуля упругости с помощью сплайн интерполяции, строятся как плоское так и 3D-изображение. При построении плоского изображения числовое значение модуля упругости отображается цветом. Минимальное значение модуля упругости отображается темно синим цветом, максимальное - темно красным, промежуточные значения отображаются в соответствии с установленной в программу палитрой цветов.



Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


04.07.2018

Спрашивает Евгений Волкович:

У меня имеется прибор германской компании "TERRATEST" Марка прибора "Terratest 5000 BLU".
Вопрос: имеется ли возможность проводить расчёты в Вашей программе с получаемыми данными с указанного прибора. Какие расчёты возможно получить.
В больше степени меня интересует коэффициент уплотнения, удобство и оперативность его получения.
Заранее спасибо.

Отвечает Олег:

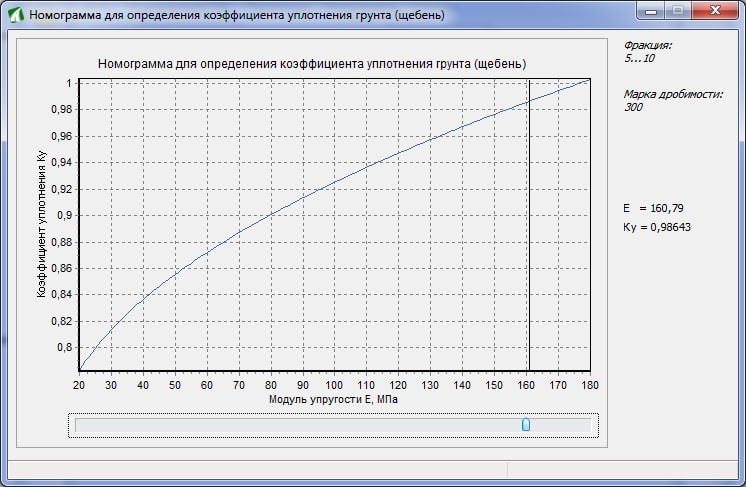

В программе имеется возможность перевести показания модуля упругости измеренное прибором германского производства  ZFG, TERRATEST в статический модуль упругости по установленной зависимости. Для других приборов эту зависимость требуется установить самостоятельно и внести полученные данные в программу. Далее по значению, переведенному в статический модуль упругости, можно пользоваться номограммами для определения коэффициента уплотнения грунтов и щебеночных оснований.

Расчет общего модуля упругости многослойной конструкции не зависит от применяемого прибора, но при контроле многослойной конструкции показания вашего прибора следует переводить в статический модуль упругости (измеренное значение модуля упругости прибором ПДУ-МГ4 соответствует статическому модулю упругости, максимальное отклонение до 15 %).

Ограничения в применении программы будут два:

1 Вычисление коэффициентов постели грунтов, т.к. невозможно вашим прибором определить глубину вовлекаемых в измерения слоев.

2 Определение модуля упругости по заданной глубине. В вашем приборе высота падения груза не регулируется и не измеряется сила удара.
