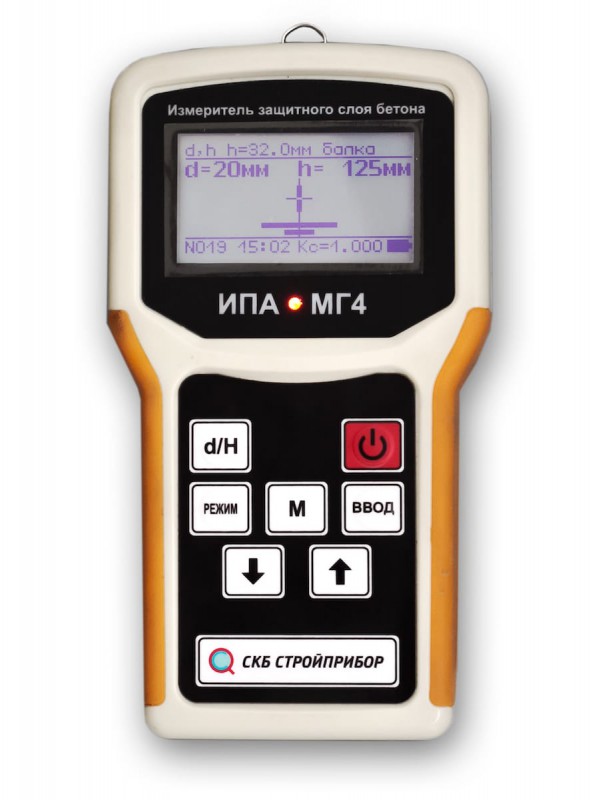

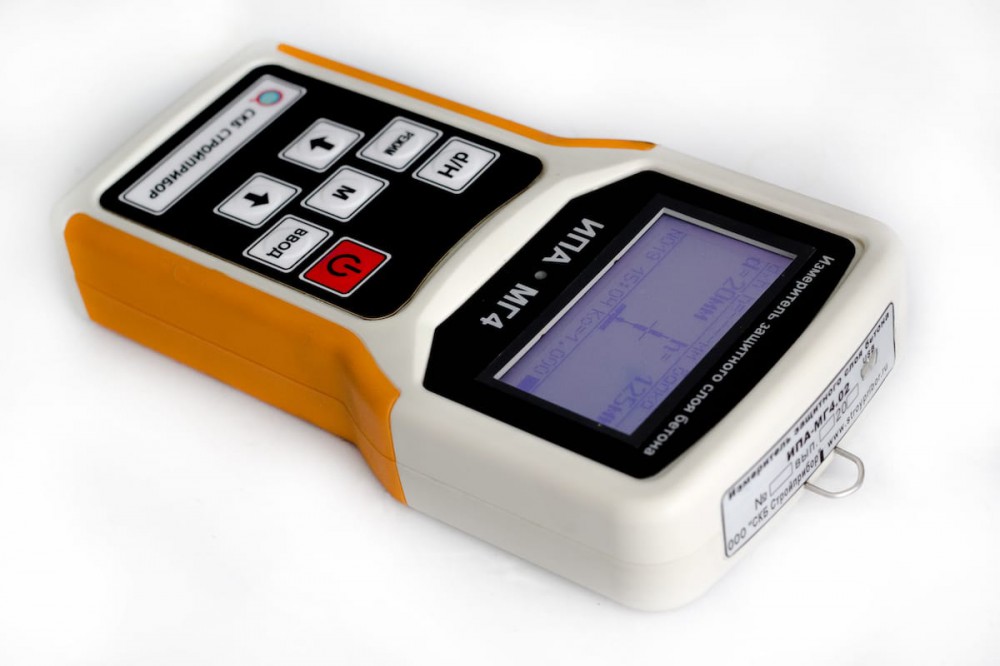

Измеритель защитного слоя бетона ИПА-МГ4.02



Измеритель защитного слоя бетона ИПА-МГ4.02

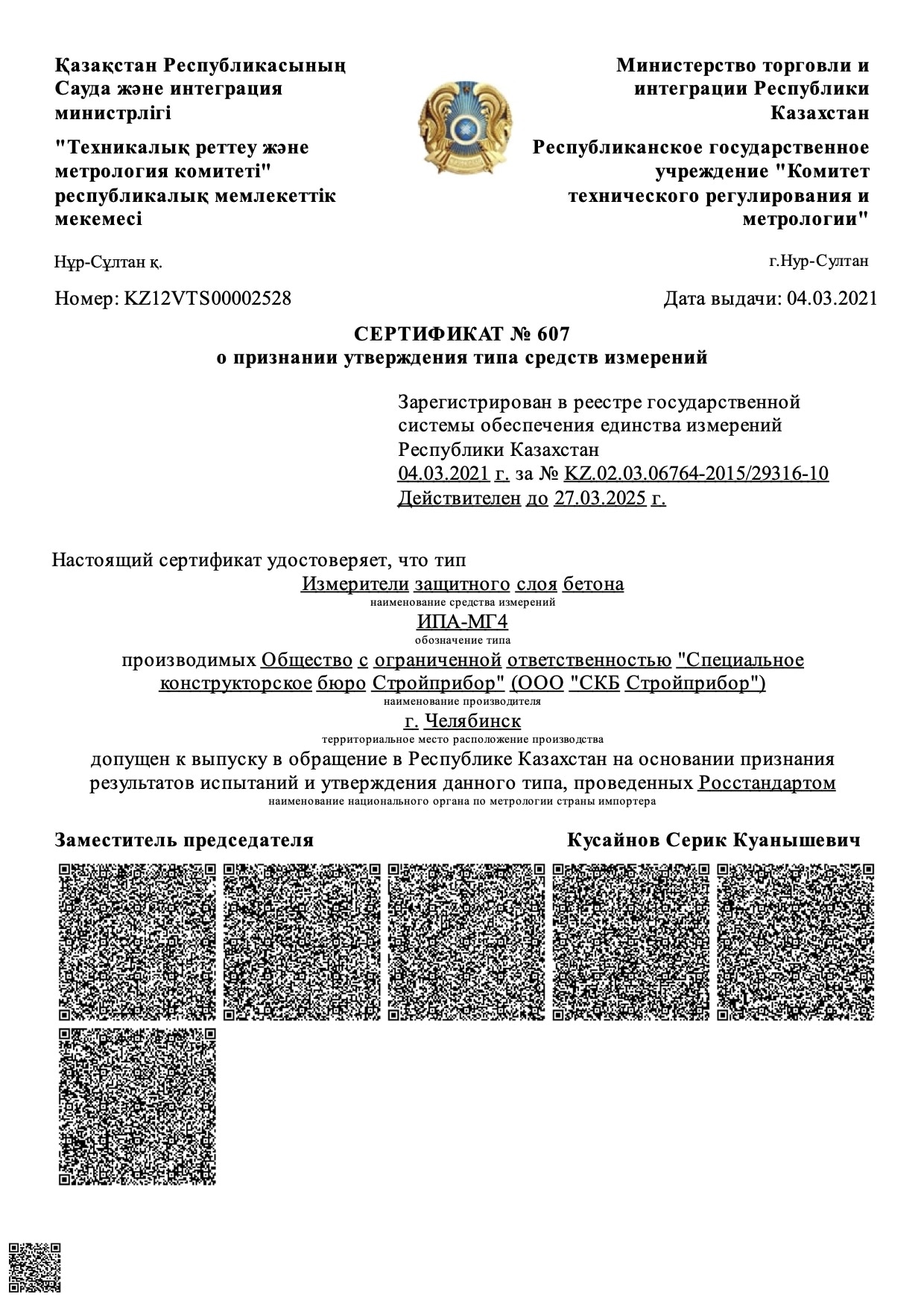

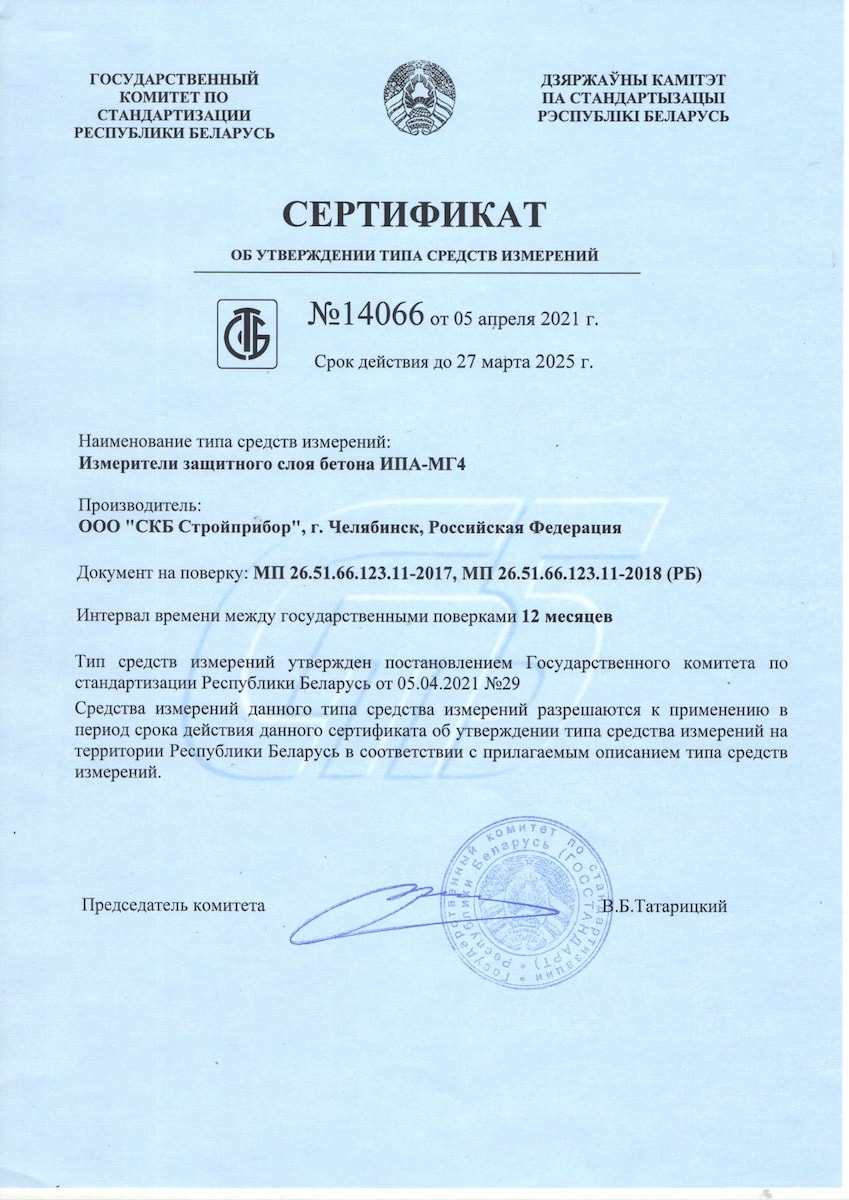

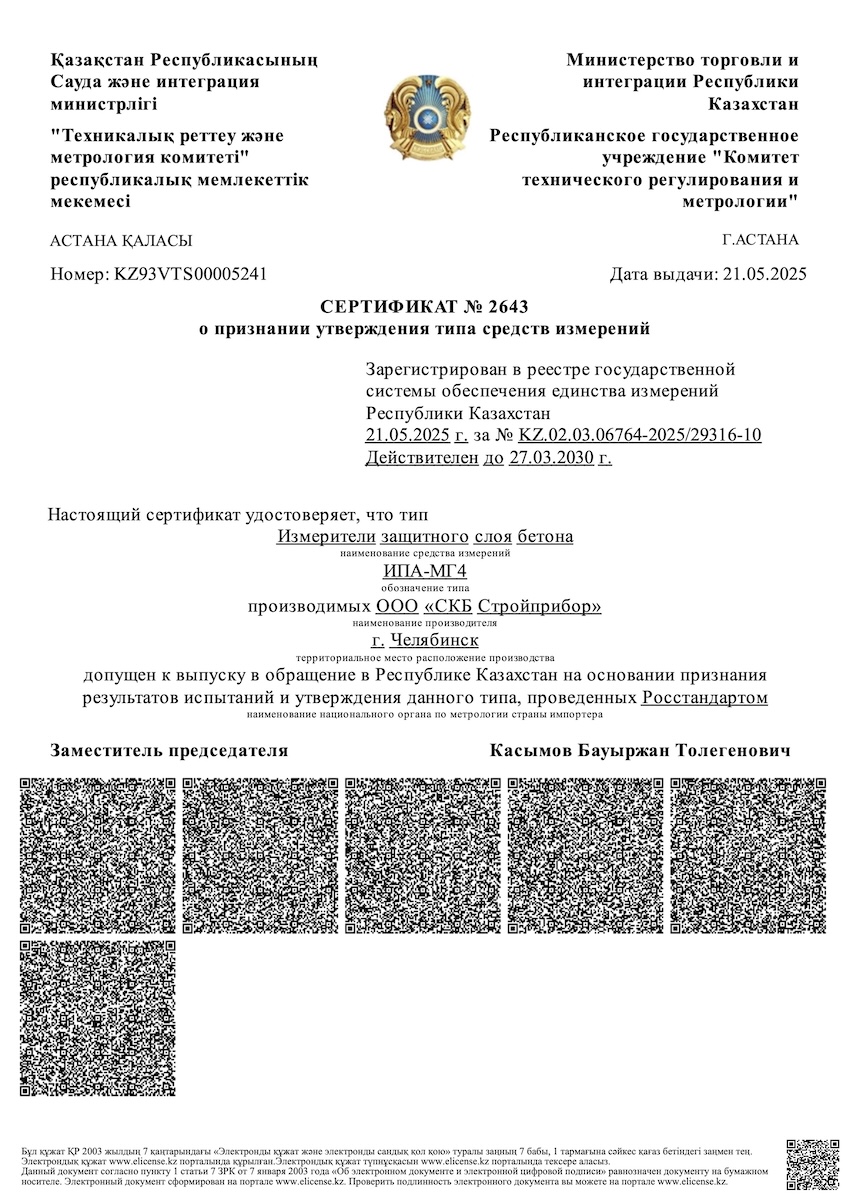

Утвержден тип средства измерения

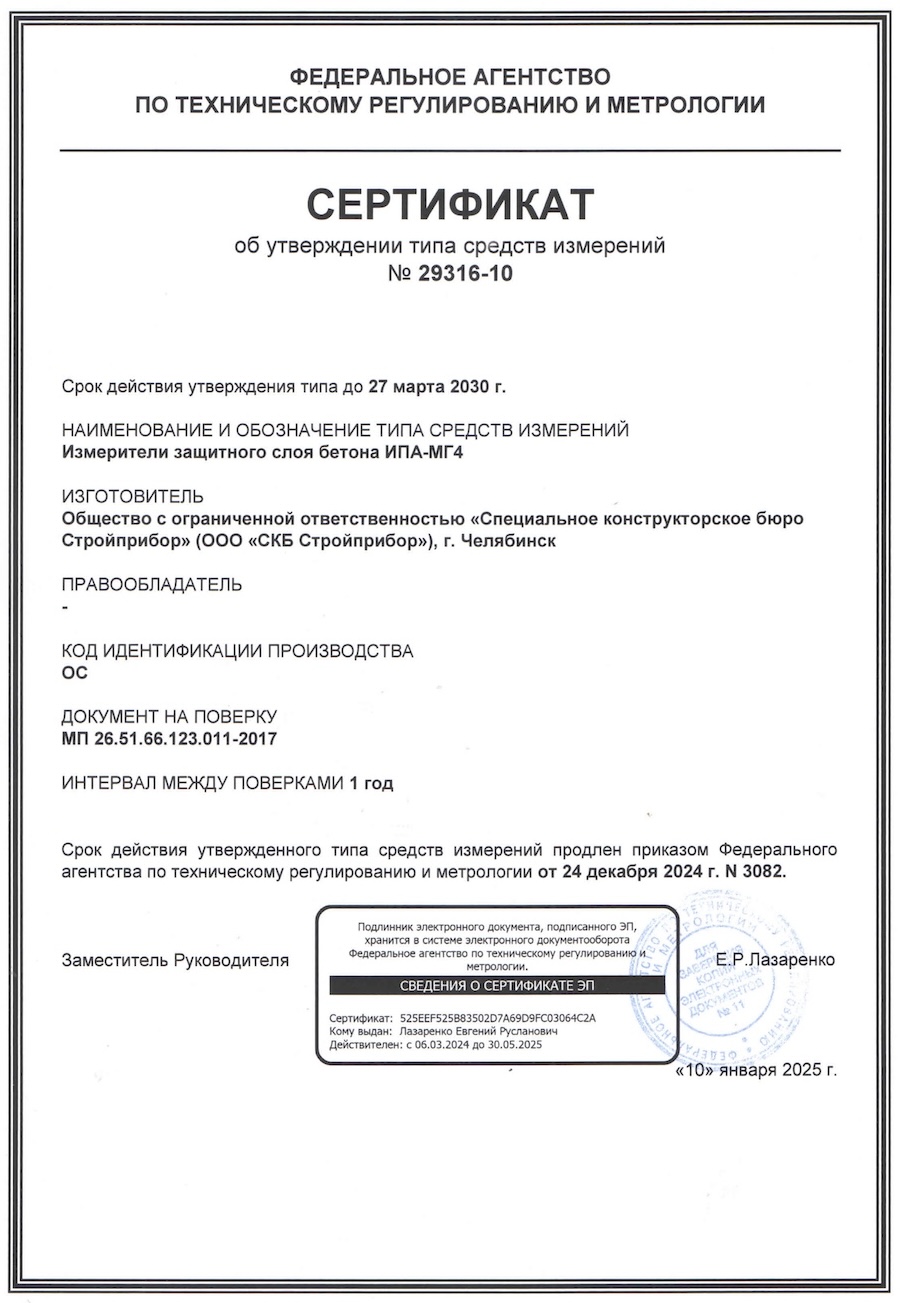

Внесен в Госреестр РФ под №29316-10 (продлен до 2020 года)

Прибор ИПА-МГ4.02 предназначен для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях согласно ГОСТ 22904. Измеритель определяет диаметр арматуры по известной толщине защитного слоя бетона согласно методике изложенной в Приложении Г ГОСТ 22904.

Область применения прибора – измерение толщины защитного слоя бетона и расположения арматуры в железобетонных изделиях и конструкциях на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.

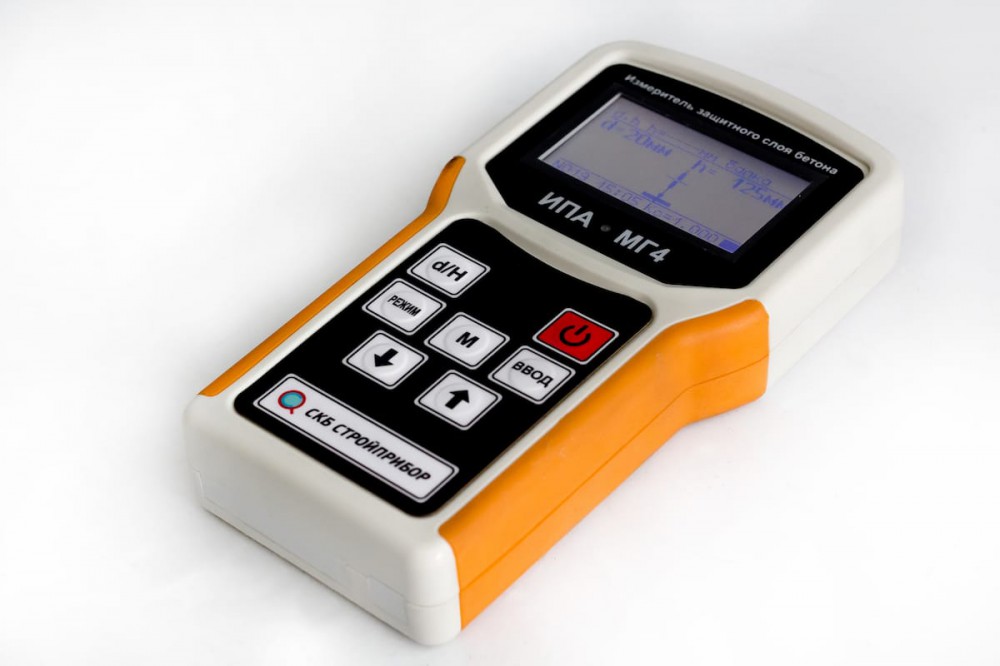

Прибор, в отличие от аналогов, имеет моноблочную конструкцию, совмещающую электронный блок и встроенные датчики, имеет возможность индицировать положения арматуры относительно своих осей X и Y. Принцип действия прибора основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи.

В качестве приемников электромагнитного поля используются четыре встроенных датчика, расположенных симметрично оси Y и оси X.

ИПА-МГ4.02 имеет три основных режима работы:

  • определение оси арматурного стержня;
  • определение толщины защитного слоя при известном диаметре;
  • определение диаметра арматурного стержня при известной толщине защитного слоя.

Прибор ИПА-МГ4.02 дополнительно снабжен функцией определения параметров армирования при неизвестных диаметре и толщине защитного слоя бетона, имеет подсветку дисплея, часы реального времени, индикацию расположения арматуры, индикатор уровня заряда аккумуляторной батареи, передачи измеренных параметров армирования из памяти прибора в ПК через USB порт.

Питание прибора осуществляется от встроенного литий-полимерного аккумулятора с напряжением питания 3,7 В емкостью 1800 мА ч, потребляемый ток 77 мА.




Технические характеристики




Наименование характеристики ИПА-МГ4.02
Цена, рублей (НДС не облагается) 74 000
Диапазон измерения толщины защитного слоя бетона, мм:
- при диаметре арматуры 3, 4, 5, 6, 8 мм от 5 до 60
− при диаметре арматуры 10, 12, 14, 16, 18 мм от 5 до 90
- при диаметре арматуры 20, 22, 25, 28 мм от 5 до 110
− при диаметре арматуры 32, 36, 40 мм от 10 до 130
Предел допускаемой основной абсолютной погрешности измерения толщины
защитного слоя бетона (hзс– толщина защитного слоя бетона), мм
± (0,05 hзс + 0,5)
Допускаемое отклонение оси измерителя от оси арматурного стержня,
при определении расположения оси арматурного стержня, мм
± 10
Объем памяти результатов измерений 999
Габаритные размеры, мм: 202×113×37
Масса, кг, не более 0,38
Средняя наработка на отказ, ч, не менее 5000


Комплект поставки

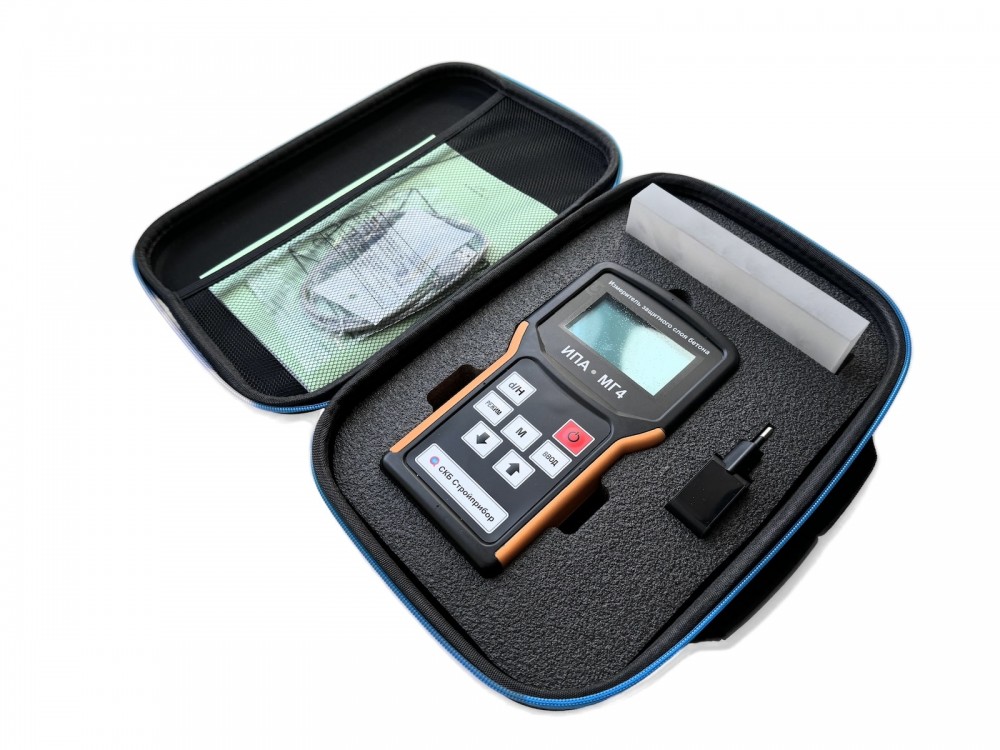

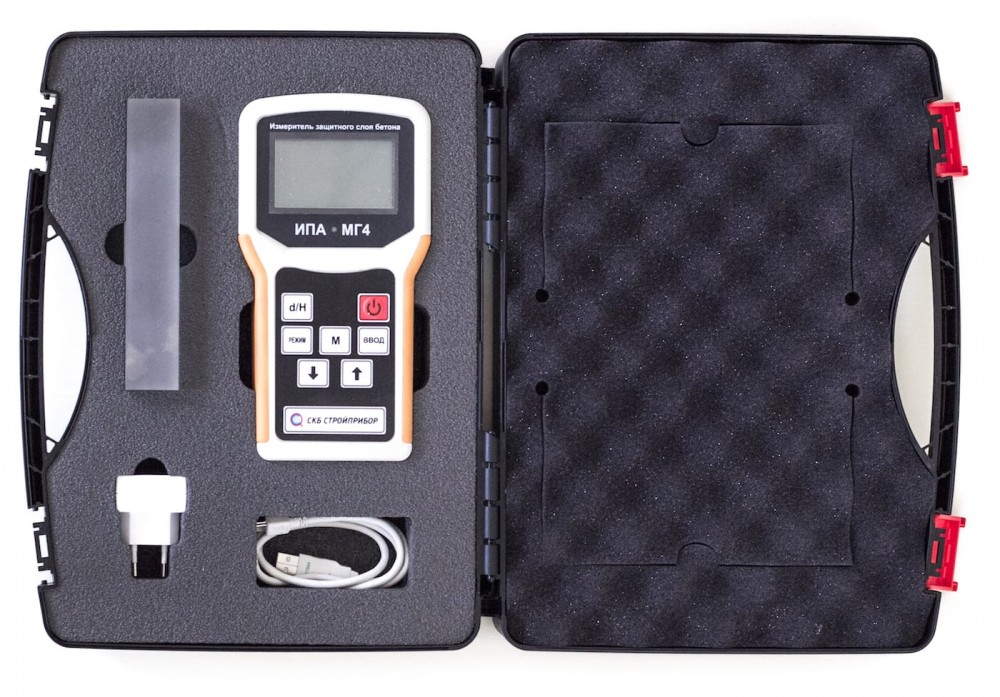

Прибор ИПА-МГ4.02, контрольный образец, упаковочный кейс, ремень, руководство по эксплуатации, кабель связи с ПК, CD с программным обеспечением, зарядное устройство.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: влагомер древесины, разрывная машина.




Дополнительно для измерителей защитного слоя бетона ИПА-МГ4, ИПА-МГ4.01 и ИПА-МГ4.02

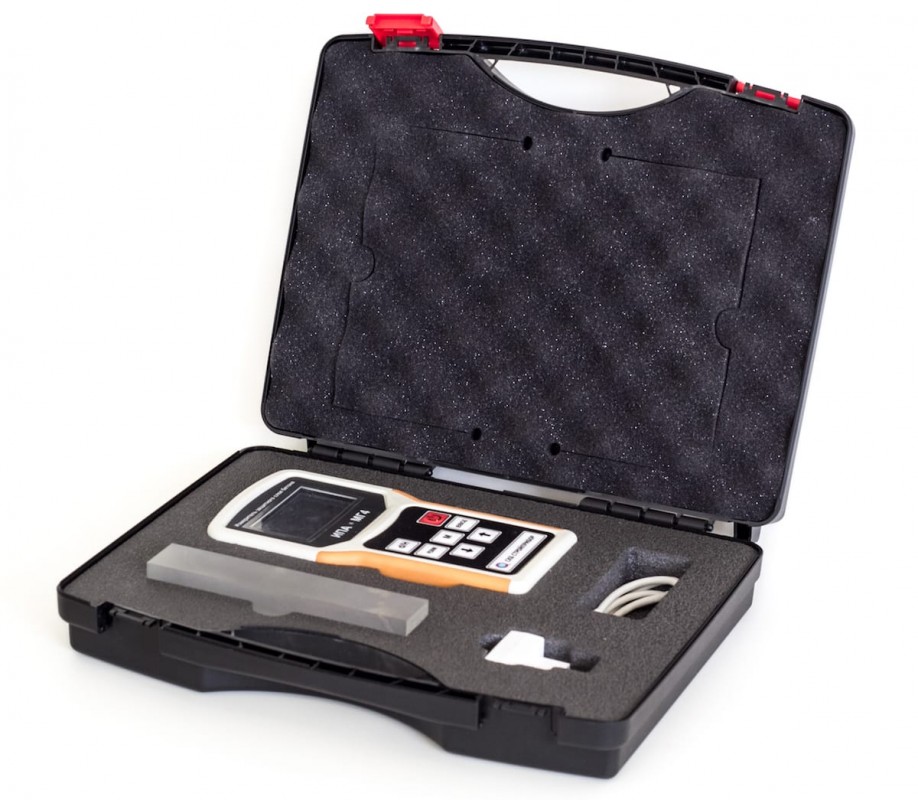

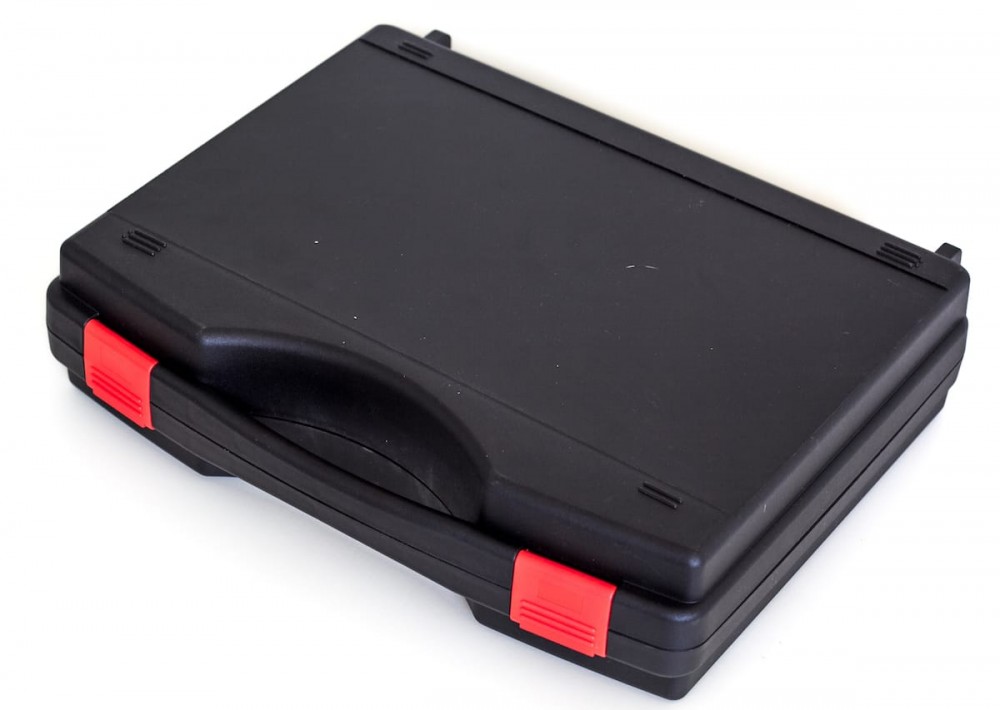

Кейс для прибора ИПА-МГ4.02
