Измерители адгезии ПСО-ХМГ4С и ПСО-ХМГ4К



Измерители адгезии ПСО-ХМГ4С и ПСО-ХМГ4К


Утвержден тип средства измерения

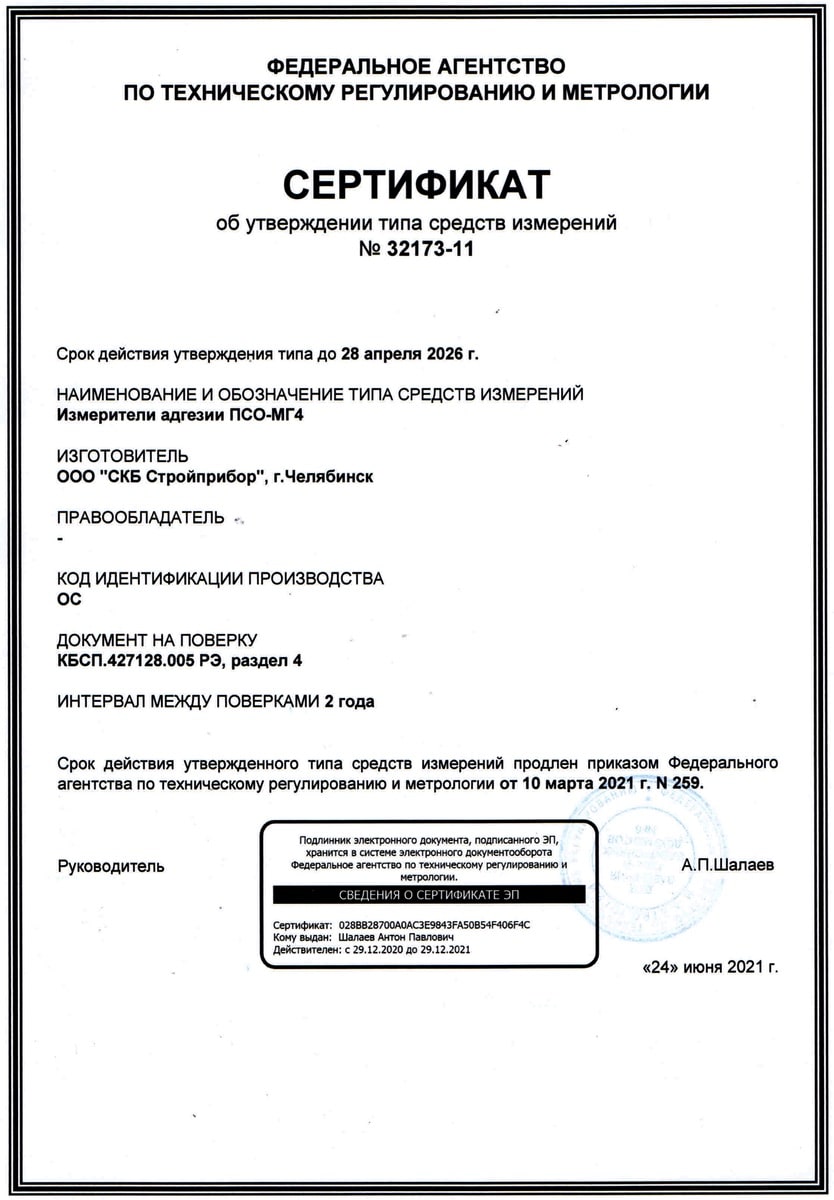

Внесен в Госреестр РФ под №32173-11 (продлен до 2026 года)
Внесен в Госреестры Казахстана, Беларуси

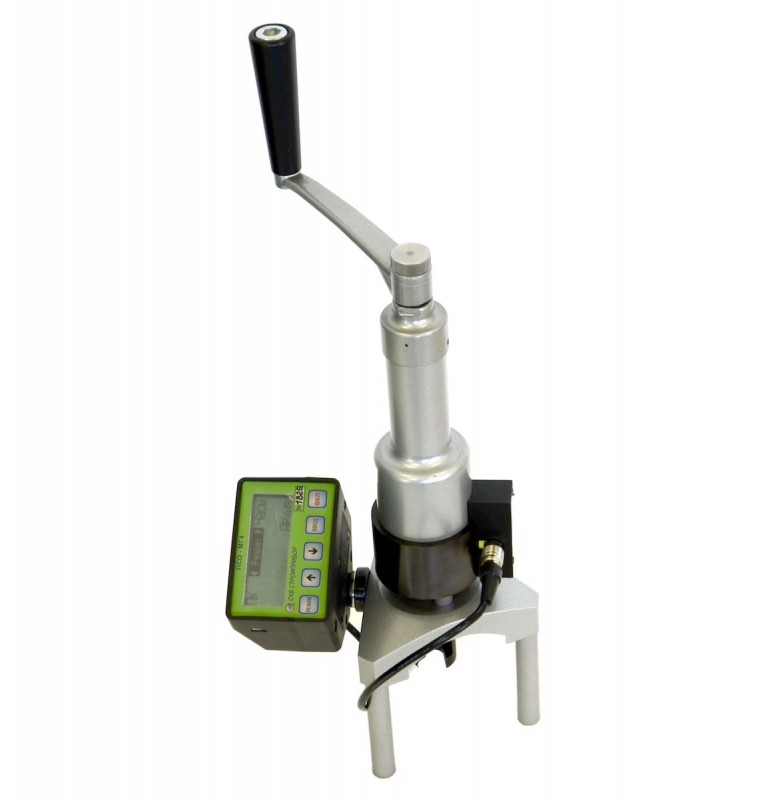

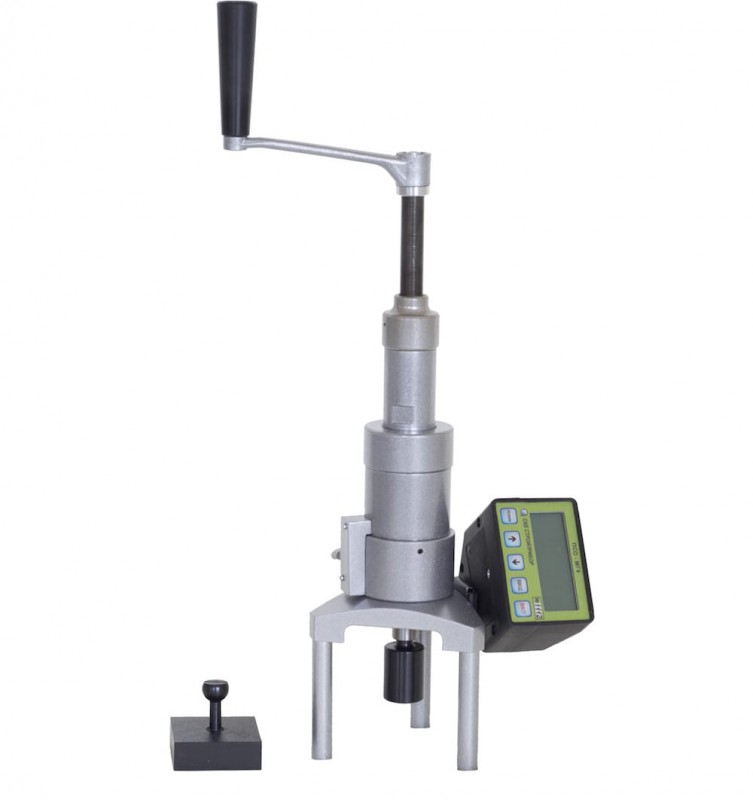

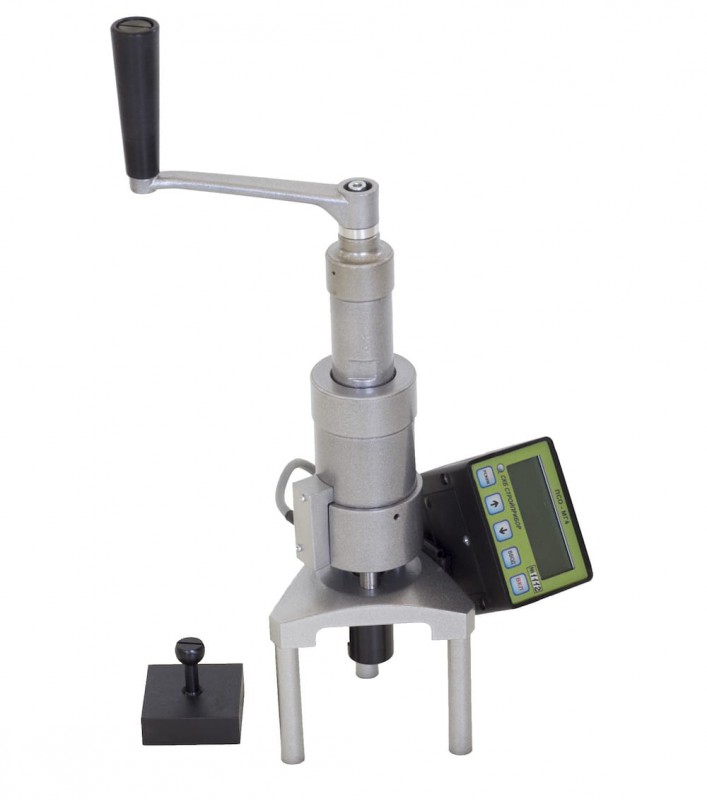

Приборы ПСО-ХМГ4С предназначены для контроля прочности сцепления керамической плитки, фактурных покрытий, штукатурки, защитных, лакокрасочных покрытий с основанием, методом нормального отрыва стальных дисков (пластин) по ГОСТ 28089, 28574, 31356, 31376 и др.

Приборы ПСО-ХМГ4К предназначены для контроля прочности сцепления кирпича (камней) в кладке по ГОСТ 24992.

Отличительной особенностью приборов является электронный силоизмеритель, обеспечивающий индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний.

Область применения приборов ПСО-ХМГ4С – определение прочности сцепления облицовочных и защитных покрытий с основанием на объектах строительства, предприятиях стройиндустрии, при обследовании и реконструкции зданий и сооружений.

С целью повышения точности и удобства эксплуатации в приборах предусмотрена возможность выбора размеров приклеиваемых стальных дисков (пластин) и диапазона индикации скорости нагружения с клавиатуры приборов, при этом обеспечивается автоматическое вычисление прочности сцепления по результатам нагружения (отрыва стального диска).

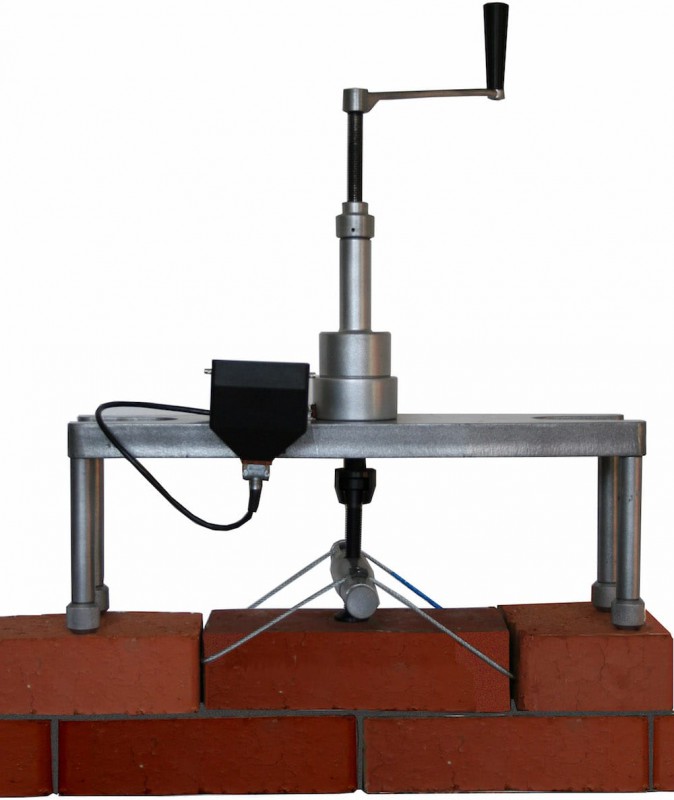

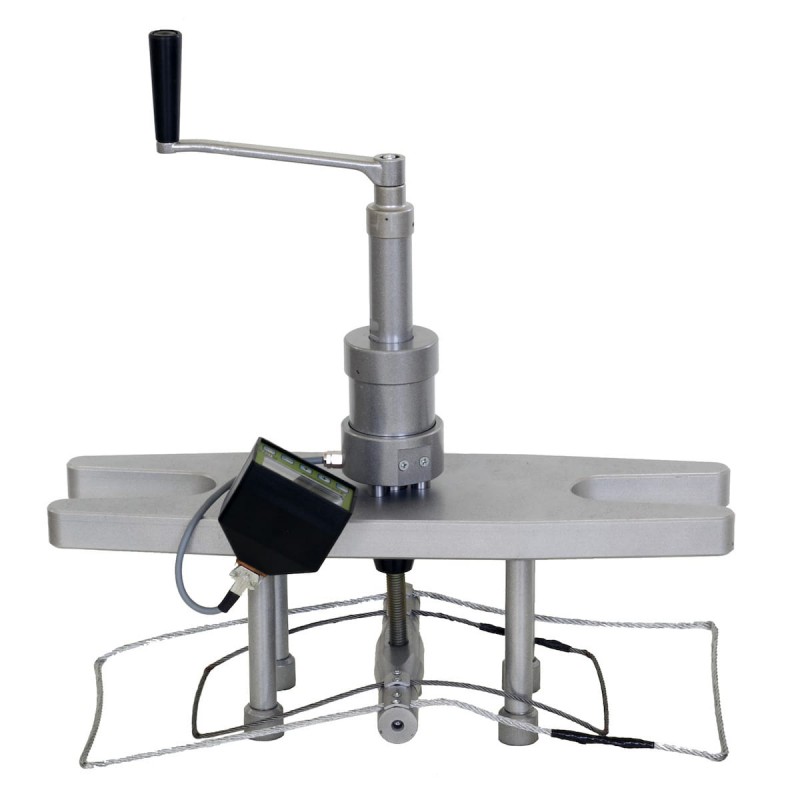

Приборы ПСО-ХМГ4К предназначены для испытания прочности сцепления кирпича, природных и искусственных камней в кладке стен зданий методом нормального отрыва по ГОСТ 24992. Испытания могут проводиться в построечных условиях или на специальных образцах, изготовленных в лабораторных условиях.

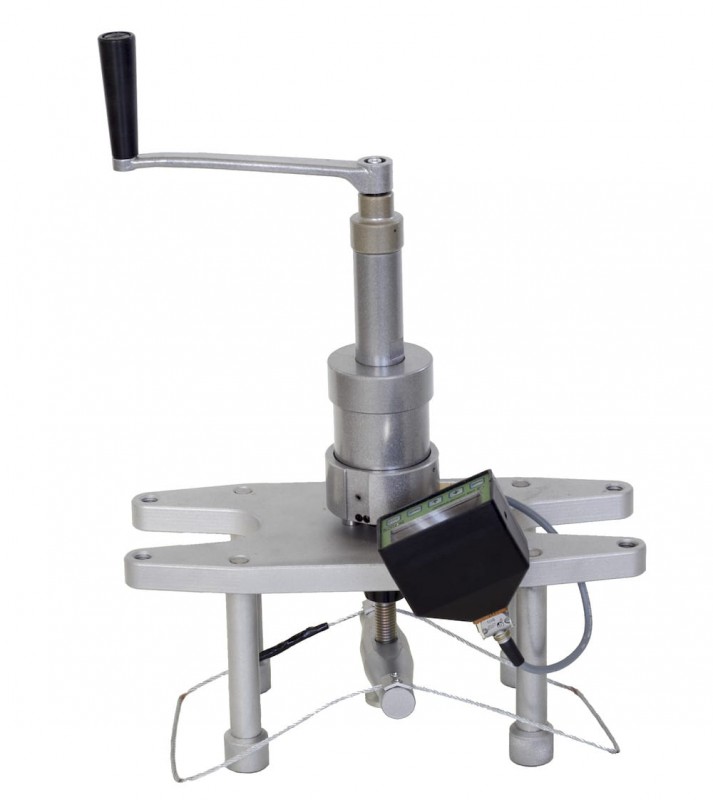

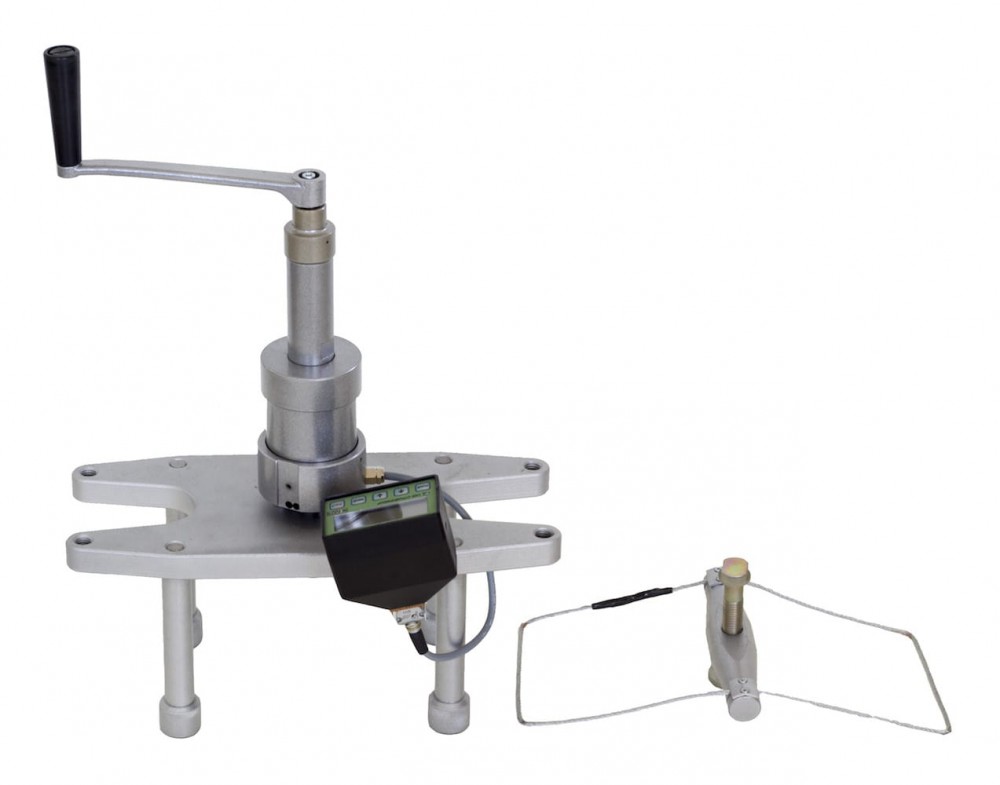

Приборы ПСО-ХМГ4К состоят из силовозбудителя, блока электронного и комплекта устройств для захвата кирпича (камней).

Приборы индицируют скорость нагружения и текущую нагрузку с автоматической фиксацией усилия отрыва. Предусмотрена возможность выбора площади отрыва и автоматическое вычисление прочности сцепления в кладке стен.

Измерители адгезии ПСО-ХМГ4С и ПСО-ХМГ4К имеют энергонезависимую память на 999 результатов измерений, часы реального времени и функцию передачи данных на персональный компьютер по USB интерфейсу.

Индикация цифровая в кН и МПа.




Технические характеристики измерителей адгезии




Наименование характеристик ПСО-1МГ4С ПСО-2,5МГ4С ПСО-5МГ4С ПСО-10МГ4С ПСО-20МГ4К ПСО-30МГ4К
Цена, рублей (НДС не облагается) 86 000 92 000 98 000 104 000 132 000 144 000
Диапазон измерения силы, кН 0,05...1 0,1...2,5 0,2...5 0,4...10 0,8...20 1,2...30
Пределы допускаемой относительной погрешности измерения силы, % ± 2
Максимальный ход штока рабочего цилиндра, мм 12
Диапазон индикации скорости нагружения от 10 до 70 Н/с
от 70 до 140 Н/с
от 140 до 260 Н/с
от 0,004 до 0,008 МПа/с
Напряжение питания, В 3 (2 элемента АА)
Потребляемый ток, мА, не более:
− без подсветки дисплея 25
− с подсветкой дисплея 85
Диапазон рабочих температур, °С от минус 10 до 40
Габаритные размеры, мм, (ДxШxВ), не более 170х110х440 345х200х545 500х210х600
Масса, кг, не более 3,0 10 16


Комплект поставки измерителей адгезии

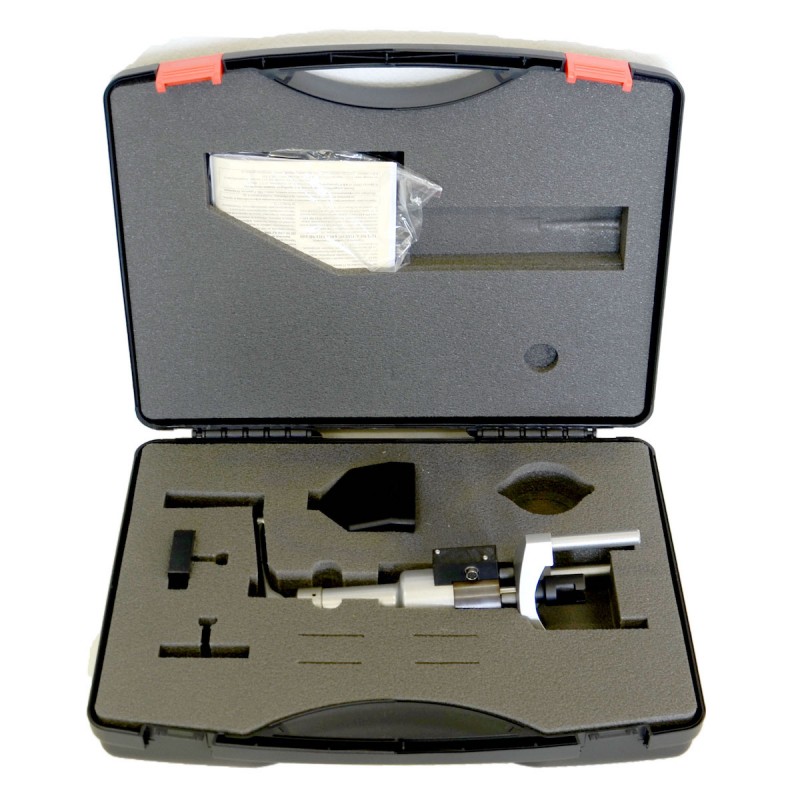

Силовозбудитель с вилочным захватом, электронный блок, упаковочный кейс (сумка), кабель связи с ПК, программное обеспечение, руководство по эксплуатации с методикой поверки.
Дополнительно: для ПСО-ХМГ4С: стальной диск (пластина); для ПСО-ХМГ4К: траверса с тросовым захватом.
По спецзаказу: силовая рама СКП-100.100 с эталонным динамометром типа ДМР-МГ4 для поверки (калибровки) приборов.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: разрывная машина.




Поверка измерителей адгезии



Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: электронные динамометры растяжения типа ДМР-МГ4 или аналогичные, диапазон измерений от 0,05 кН до 100 кН, пределы допускаемых значений доверительных границ относительной погрешности δ = 0,24 %.

В Республике Беларусь ремонт, техническое обслуживание и подготовку к поверке выполняет ОДО "Белспецоснастка" по адресу:

  • г. Минск, ул.Купревича, д.7, к.247, телефоны: +375 17551-20-30;
  • г. Барановичи, ул.Чернышевского, д.61/1, к.95, телефоны: +375 16364-95-29.



Дополнительно для измерителей адгезии ПСО-ХМГ4С




Диски ∅20 и ∅30 мм - 600 руб.

Диски ∅20 и ∅30 мм приклеиваются на образец при определении прочности сцепления (адгезии)

Диски ∅50 и ∅60 мм - 600 руб.

Диски ∅50 и ∅60 мм приклеиваются на образец при определении прочности сцепления (адгезии)

Пластины 30×30, 40×40, 50×50 мм - 1250 руб.

Пластины 30×30 мм, 40×40 мм, 50×50 мм приклеиваются на образец при определении прочности сцепления (адгезии)


Показать все



Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) ПСО-1МГ4С, ПСО-2,5МГ4С, ПСО-5МГ4С, ПСО-10МГ4С
Руководство по эксплуатации (инструкция) ПСО-20МГ4К, ПСО-30МГ4К, ПСО-50МГ4К
Свидетельство об утверждении типа средств измерений. Российская Федерация.

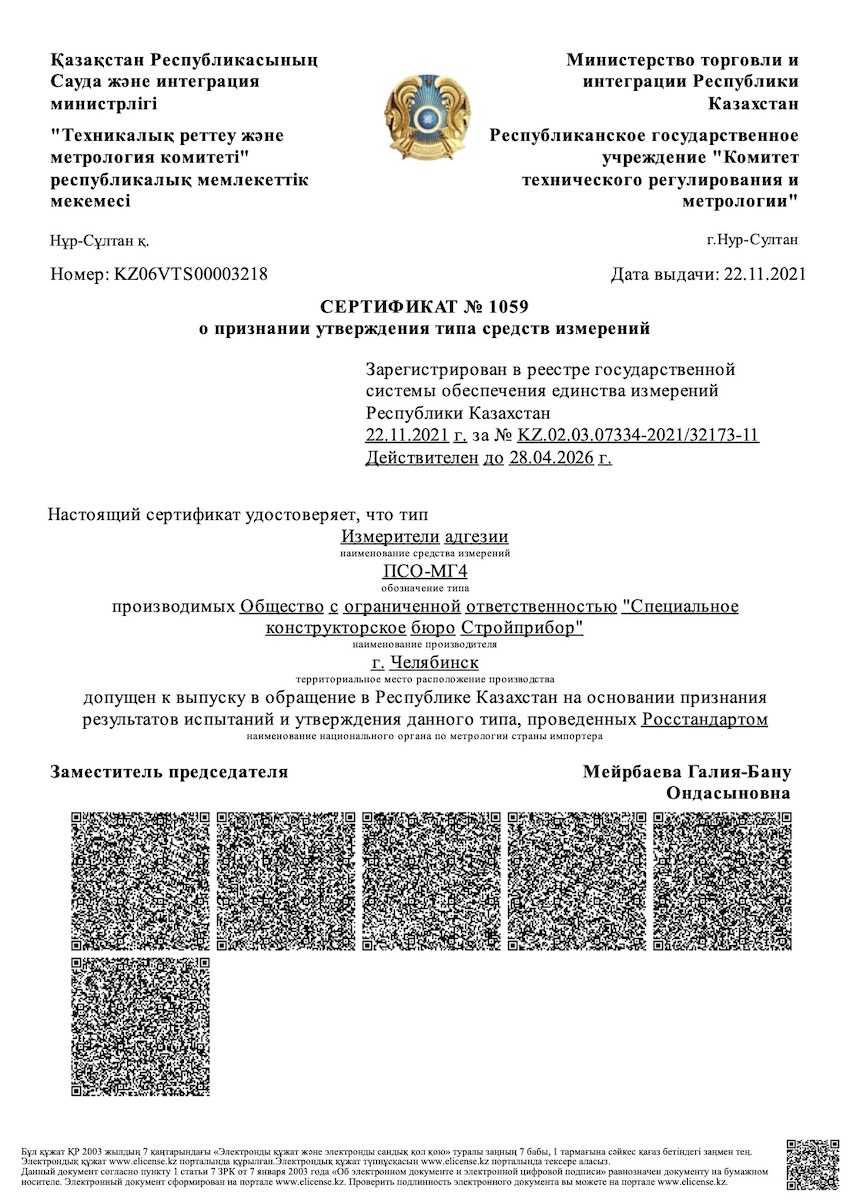

Сертификат о признании утверждения средств измерений. Республика Казахстан.

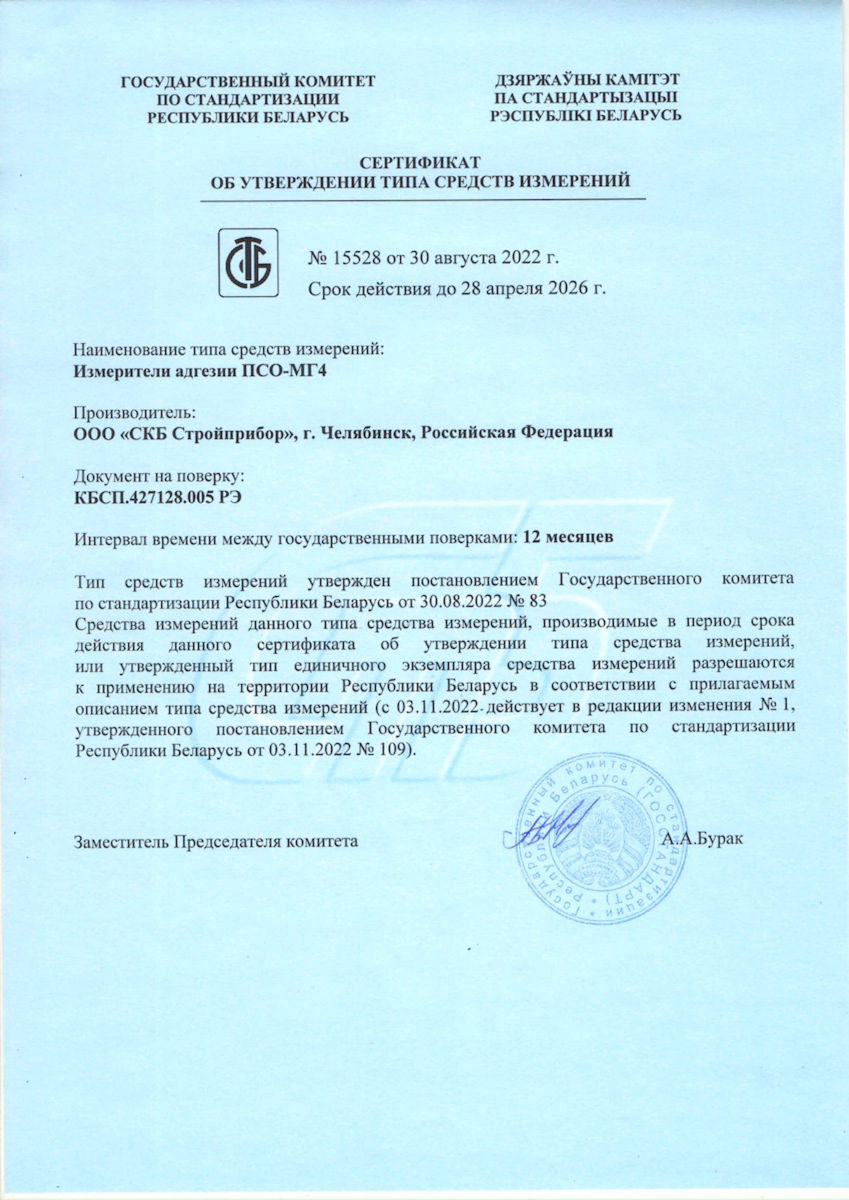

Сертификат об утверждении типа средств измерений. Республика Беларусь.

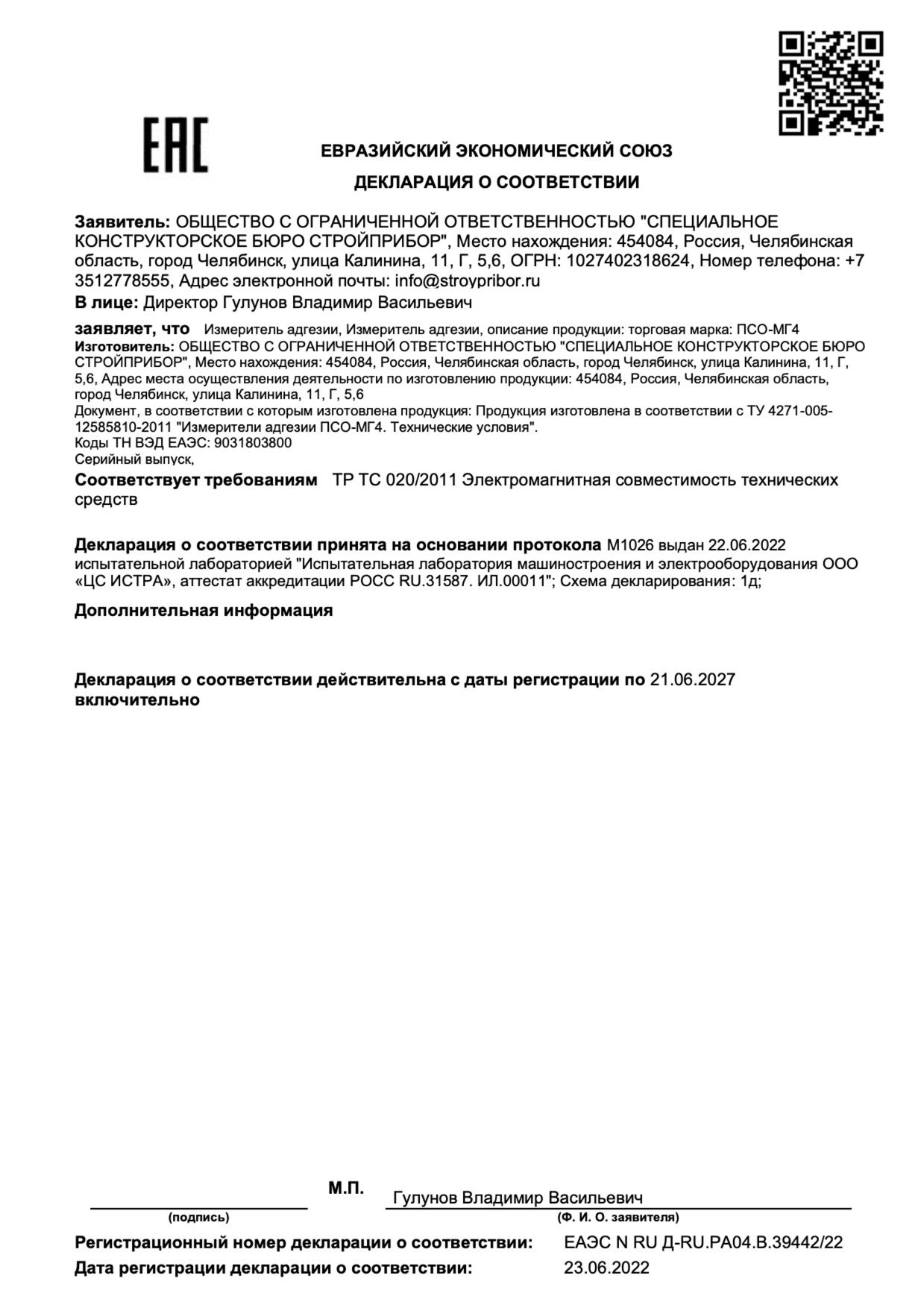

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для контроля защитных и облицовочных покрытий

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


21.06.2016

Спрашивает Виталий:

Здраствуйте, можно ли заказать дополнительно некоторое количество пластин к прибору ПСО-МГ4С

Отвечает Сергей:

Конечно можно, все дополнительные приспособления(в том числе пластины) для приборов ПСО-МГ4С вы найдете в разделе: http://www.stroypribor.com/dop-komplekt-pso-s/


08.10.2014

Спрашивает Николай:

Подскажите, у нас есть прибор ПСО 10 МГ 4, есть ли возможность укомплектовать его приспособлением для проведения испытания по определению прочности сцепления кирпича в кирпичной кладке

Отвечает Олег:

Такой возможности нет, кроме этого для отрыва кирпича необходим прибор с усилием 20,30 или 50кН.


09.07.2014

Спрашивает Елена:

Подскажите, каким прибором можно измерить усилие прилипания битумного и полимерного изоляционного покрытия к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях.

Отвечает Олег:

Адгезия изоляционных покрытий на трубах измеряется прибором ПСИ-МГ4 (http://www.stroypribor.com/produkt/catalog/adgeziya/adgeziya_119.html).


01.04.2014

Спрашивает Сергей:

Здравствуйте. Подскажите пожалуйста прибором ПСО-МГ4К смогу ли я измерять нормальное сцепление кирпичной или каменной кладки для 1 и 2 категории с временным сопротивлением осевому растяжению 120-180 кПа? И при каком максимальном и минимальном значение в кПа работает прибор?

Отвечает Олег:

Прибор ПСО-10МГ4К обеспечивает отрыв с усилием 10кН(1 тонна), для кирпича напряжение при отрыве составит 3,3кгс/см.кв(0,33Мпа=330кПа), для пеноблока 1,25кгс/см.кв (0,125 Мпа = 125кПа).
Для приборов ПСО-20МГ4К и ПСО-30МГ4К напряжение при отрыве соответственно в 2 и 3 раза больше.


19.12.2013

Спрашивает Андрей:

Посоветуйте какой приобрести прибор для контроля адгезии полимерного покрытия пола к бетонному основанию.

Отвечает Олег:

Все зависит от нормируемой адгезии. Если адгезия около 1...1.5 МПа, а площадь отрываемого фрагмента 25 кв.см (5*5см), то Вам необходим прибор с усилием отрыва 2,5...4 кН, т.е ПСО-5МГ4с.


21.06.2013

Спрашивает Алла:

что к чему приклеивать? и чем?

Отвечает Олег:

Подробная информация описана в ГОСТ 28089, 28574.


21.06.2013

Спрашивает Константин Эд.Винокуров:

Доброе время суток.Интересует приобретение измерителя прочности бетона в полевых условиях -ультрозвук или методом ударного имульса. Прошу сообщить возможность поставки ,цены и условия.

Отвечает Олег:

Мы свяжемся с вами в ближайшее время.


01.11.2012

Спрашивает Алла:

что к чему приклеивать? и чем?

Отвечает Олег:

Подробная информация описана в ГОСТ 28089, 28574.


26.08.2009

Спрашивает Добрыдень Гульшат Наилевна:

Нашей фирмой был приобретен прибор ИНК в марте месяце.При измерении напряжения на одной и той же форме показывает разные напряжения через интервал времени.Следующая калибровка должна быть в марте 2010.Что может быть причиной для разных показаний прибора? Возможно ли внеплановая калибровка? К кому можно обратиться по этому поводу? Если можно напишите контактный телефон! Инженер-технолог фирмы ТОО "Компания промышленных материалов" Добрыдень Г.Н.

Отвечает Олег:

Уточните какой конкретно прибор вы приобретали, потому что токого типа (ИНК) мы не выпускаем. И почему вопрос задан в измерителях адгезии?


08.02.2009

Спрашивает Константин Эд.Винокуров:

Доброе время суток.Интересует приобретение измерителя прочности бетона в полевых условиях -ультрозвук или методом ударного имульса.Прошу сообщить возможность поставки ,цены и условия.
С уважением.
+380509480870 СПАСИБО

Отвечает Олег:

Мы свяжемся с вами в ближайшее время.
