Измеритель плотности тепловых потоков и температуры 10-канальный ИТП-МГ4.03/Х(I) «Поток» (от 1 до 10 модулей)



Измеритель плотности тепловых потоков и температуры 10-канальный ИТП-МГ4.03/Х(I) «Поток» (от 1 до 10 модулей)


Утвержден тип средства измерения
Внесен в Госреестр РФ под № 42424-15
Внесен в Госреестры Казахстана, Беларуси

ИТП-МГ4.03/Х(I) «Поток» (где Х - общее количество измерительных каналов) предназначен для измерения и регистрации плотности тепловых потоков, проходящих через однослойные и многослойные ограждающие конструкции зданий и сооружений по ГОСТ 25380, через облицовку и теплоизоляцию энергообъектов при экспериментальном исследовании и в условиях эксплуатации.

Приборы позволяют измерять температуру воздуха внутри и снаружи помещения, а также измерять плотность тепловых потоков.

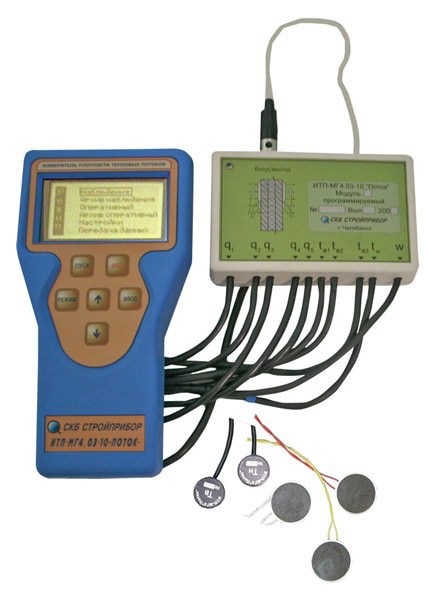

Прибор состоит из автономных программируемых десятиканальных модулей и электронного блока, предназначенного для программирования и сбора информации, накопленной модулями. Автономность модуля - до 400 часов (16,5 суток). В комплект прибора может входить до десяти модулей различного назначения. Питание модулей и электронного блока осуществляется от элементов АА LR6 или от сетевого адаптера.

Прибор обеспечивает выполнение измерений каждым из модулей одновременно по десяти измерительным каналам в ОПЕРАТИВНОМ режиме, а также в режиме НАБЛЮДЕНИЯ с автоматической регистрацией тепловых потоков, температуры воздуха через интервалы времени, установленные пользователем. Прибор оснащен функцией передачи данных на ПК и часами реального времени. Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения. Предусмотрена возможность графического отображения контролируемых параметров во времени, распечатка архивированной информации в виде таблиц.




Технические характеристики измерителей плотности тепловых потоков




Наименование характеристик ИТП- МГ4.03/Х(I) «ПОТОК»
Цена, рублей (НДС не облагается) прибор с одним модулем 92 000
дополнительный модуль 63 000
Диапазон измерения плотности тепловых потоков, Вт/м2 10…999
Диапазон измерения температуры, С -30…+100
Пределы допускаемой основной относительной погрешности
измерения плотности тепловых потоков, %
±6
Пределы допускаемой основной абсолютной погрешности
измерения температуры (в диапазоне -30...+80°С), °С
±0.2
Объем архивируемой информации, значений 2000 на канал
Общее количество измерительных каналов 10…100
Количество измерительных каналов модуля:
   - канал теплового потока   Конфигурация по заказу
   - канал температуры   Конфигурация по заказу
Длительность наблюдений (режим самописца), час 1...400
Интервал измерений (режим самописца), мин 1...180
Габаритные размеры, мм:
   - электронного блока 175х90х30
   - модуля 117х80х32
   - преобразователя теплового потока 10x52, Ø27х2
   - преобразователя температуры (контактный) Ø12х4
Масса прибора с одним модулем, не более, кг 1,5


Комплект поставки измерителей плотности тепловых потоков



Электронный блок, модули с преобразователями теплового потока и температуры, сетевой адаптер, упаковочный кейс, паста теплопроводная КПТ-8, кабели связи с ПК, CD с программным обеспечением, руководство по эксплуатации, паспорт.
Конфигурация поставляемых модулей - по спецзаказу.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другое оборудование СКБ Стройприбор: разрывная машина РМГ-МГ4, анемометры цифровые.




Поверка измерителей плотности тепловых потоков



Периодическую поверку осуществляют государственные региональные центры метрологии:

  • Установка теплометрическая РГ-ПТП.01, диапазон задания и измерений поверхностной плотности теплового потока от 10 до 1000 Вт/м2, пределы допускаемой относительной погрешности ± 3 % ;
  • термометр лабораторный электронный типа ЛТ-300 (либо аналогичный) с диапазоном измерений от минус 30 ºС до 100 ºС, погрешность измерения температуры не более ± 0,05 ºС;
  • термостат жидкостный с диапазоном регулирования температуры от минус 30 до 100 ºС.



Дополнительно для измерителей плотности тепловых потоков ИТП-МГ4.03/Х «Поток»




Сетевой адаптер для ИТП-МГ4.03/Х(I) «Поток»

Сетевой адаптер для измерителей плотности тепловых потоков и температуры ИТП-МГ4.03/Х(I) «Поток» (10-канальный)

Соединительный кабель USB

Соединительный кабель предназначен для подключения измерителей плотности тепловых потоков и температуры ИТП-МГ4.03/Х(I) «Поток»(10-канальный) и ИТП-МГ4.03/Х(II) «Поток»(100-канальный) к ПК.

Паста теплопроводная КПТ-8

Для исключения воздушных зазоров на участке в местах проведения измерений наносится тонкий слой теплопроводной пасты КПТ-8.


Показать все



Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) ИТП-МГ4.03/Х(I) «Поток»

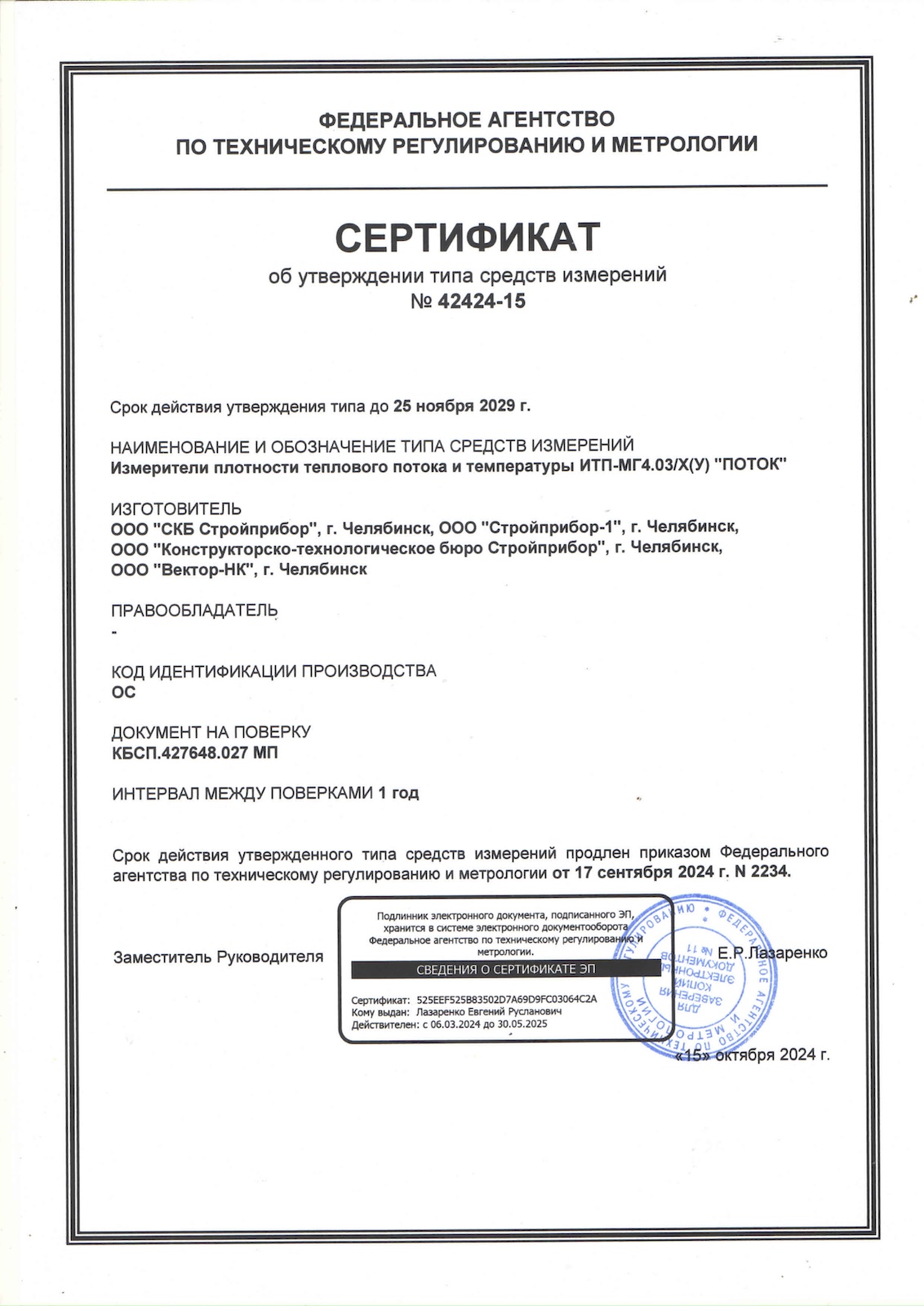

Свидетельство об утверждении типа средств измерений. Российская Федерация.

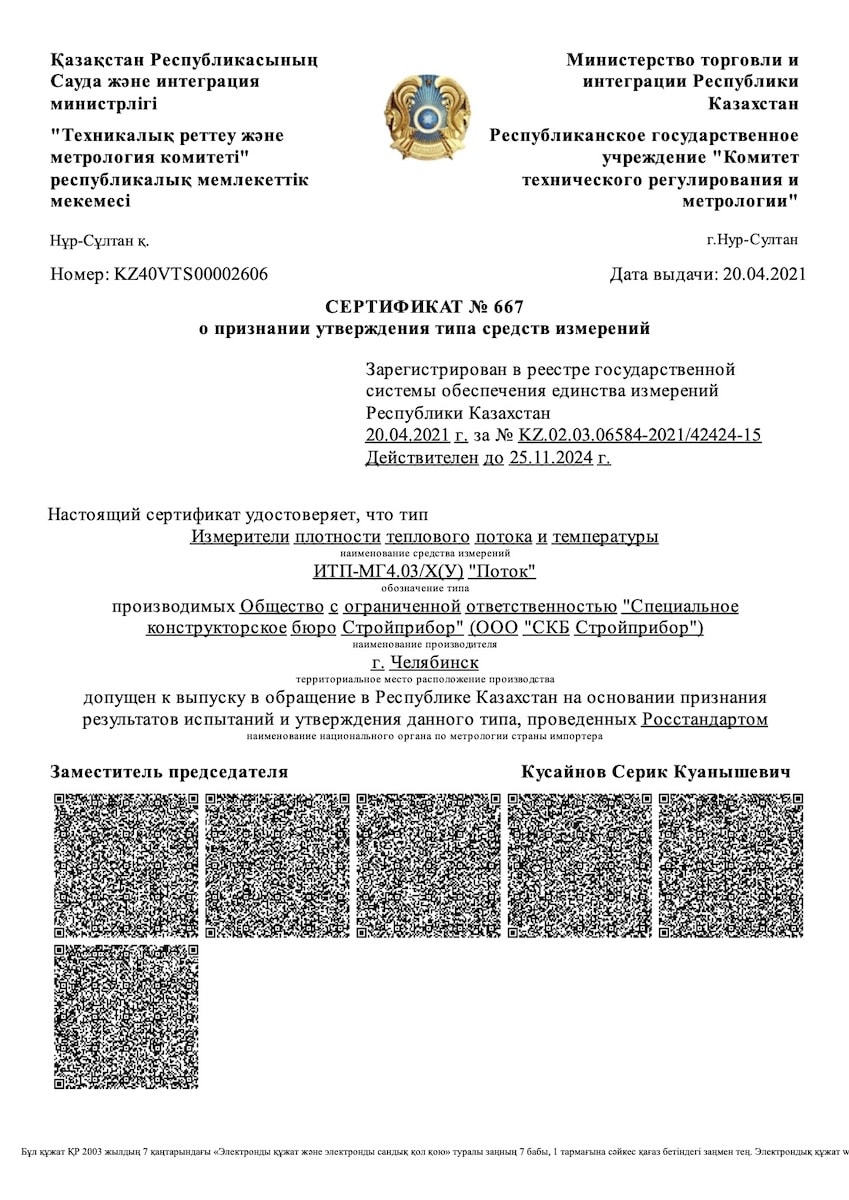

Сертификат о признании утверждения средств измерений. Республика Казахстан.

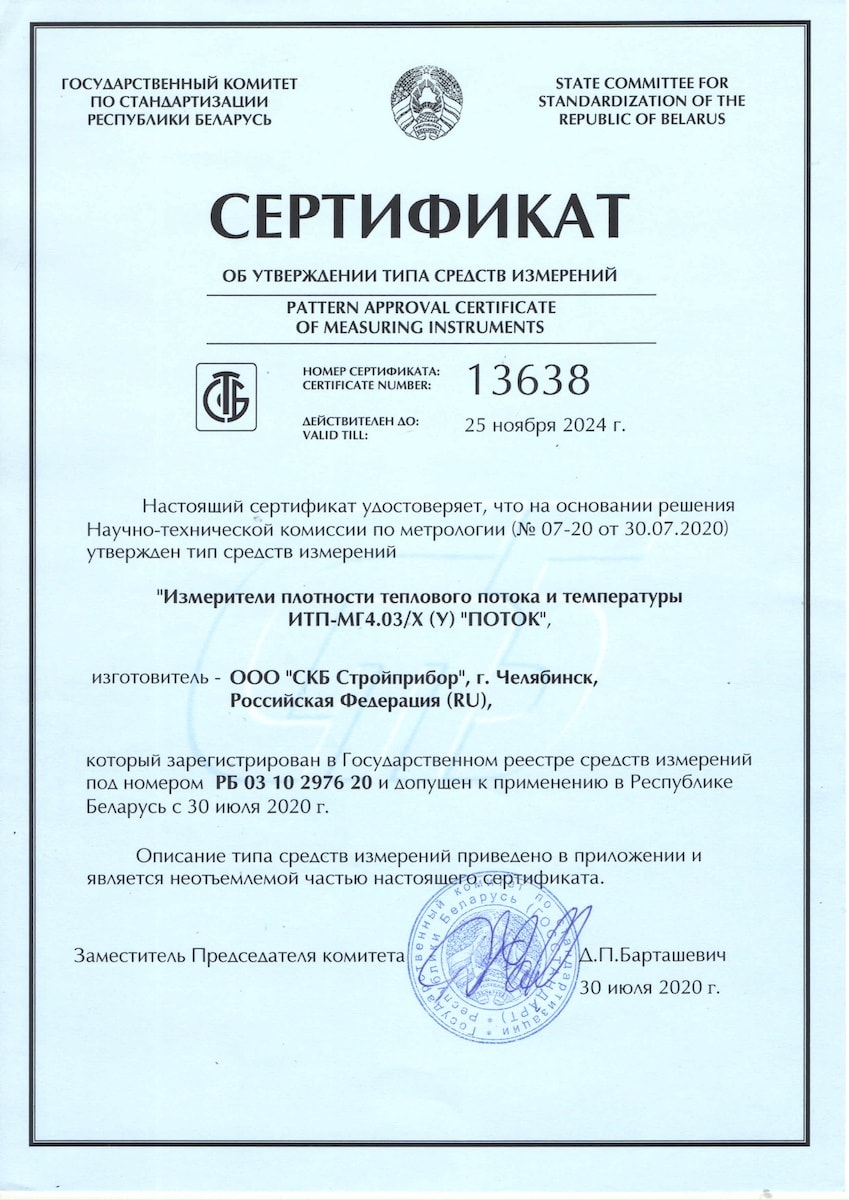

Сертификат об утверждении типа средств измерений. Республика Беларусь.

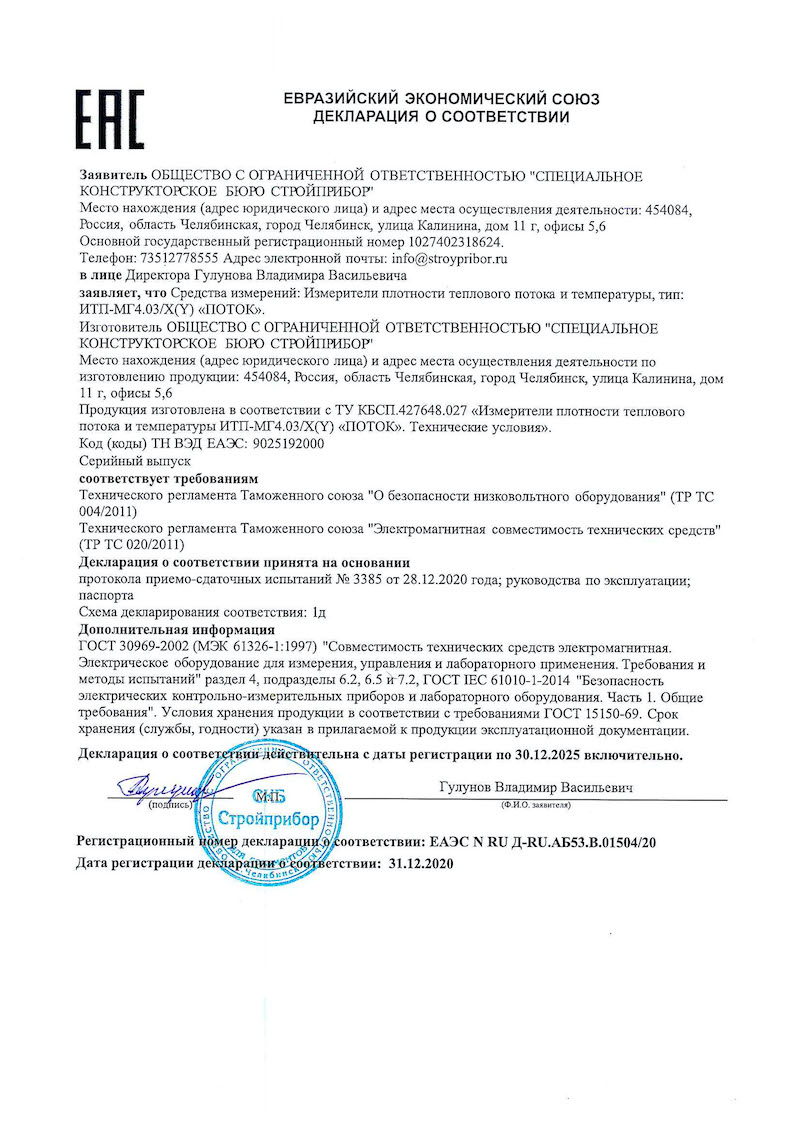

Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств"; ТР ТС 004/2011 "О безопасности низковольтного оборудования"

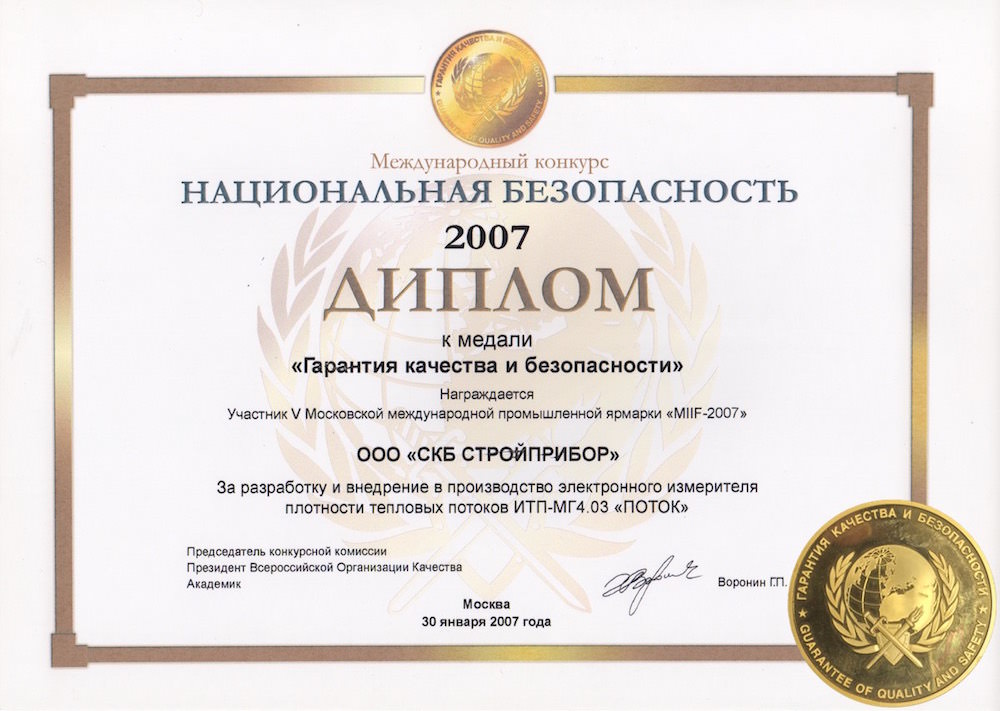

Диплом и медаль "Гарантия качества и безопастности" за разработку и внедрение в производство ИТП-МГ4.03 "ПОТОК"


Все Приборы и оборудование для проведения энергоаудита зданий

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:





26.10.2017

Спрашивает Денис:

Добрый день. Подскажите, пожалуйста, какую зависимость имеет коэффициент преобразования датчика плотности теплового потока от температуры излучающей поверхности? В руководство по эксплуатации купленного у Вас прибора вложен лист, где приведены абсолютные значения коэффициентов преобразования каждого датчика теплового потока (без указания температуры поверхности). ГОСТ EN 675-2014 утверждает, что существует зависимость коэффициента преобразования датчика плотности теплового потока в виде К=С1+С2*Т. Помогите, пожалуйста, разобраться в этом вопросе.

Отвечает Олег:

Коэффициенты преобразования датчиков теплового потока (ДТП) зависят от температуры. Для вычисления коэффициента преобразования ДТП был введен относительный (безразмерный) коэффициент Кt который вычисляется относительно коэффициента преобразования ДТП при температуре 20 °С.

Для определения коэффициента преобразования ДТП или плотность теплового потока при температуре отличающейся от 20 °С, воспользуемся выражениями:

 K=Kt*K20

q=Kt*qu



где К20 – коэффициент преобразования ДТП при 20 °С;

        К – коэффициент преобразования ДТП при температуре

               отличной  от 20 °С;

        qu – измеренная плотность теплового потока;

        q – действительная плотность теплового потока;



Зависимость коэффициента Кt от температуры Т аппроксимируется полиномом второго порядка:








11.06.2014

Спрашивает Борис:

Здравствуйте, как часто необходимо поверять прибор?

Отвечает Олег:

1 раз в год.


03.03.2014

Спрашивает Семен:

У меня прибор с 3-мя датчиками потока и 7 температуры. Датчики потока я располагаю внутри помещения на поверхности, температурные внутри и снаружи на поверхности, и датчики внутри и снаружи воздух. Правильно ли я делаю? Измеряю окно - получаю плотность потока 35 - 40. Получаю сопротивление 0,3 - 0,4. Верно ли это?

Отвечает Олег:

Вероятнее всего, что все верно.


27.05.2013

Спрашивает Юлия:

Здравствуйте!
Подскажите, пожалуйста, где можно осуществить поверку измерителя плотности теплового потока и температуры ИТП-МГ4.03/5(1) "ПОТОК"?

Отвечает Олег:

В Челябинском ЦСМ, СНИИМ г.Новосибирск.


20.07.2012

Спрашивает Григорий:

какой срок полезного действия данного прибора??

Отвечает Олег:

Срок эксплуатации не менее 10 лет.


25.11.2011

Спрашивает Роман:

Программа для передачи данных в ПК при нажатии экспорта в EXEL начинает процесс но в конце выдает ошибку,ошибка как 20003 офисе так и в 2007.
В чем может быть причина?

Отвечает Олег:

Необходимо знать ошибку, отправте файл данных, который экспортируете на admin@stroypribor.ru


01.09.2010

Спрашивает Александр:

А есть ли прибор на подобие "Поток", только с беспроводными датчиками?

Отвечает Олег:

Не встречал!


30.08.2010

Спрашивает Александр:

А если мы закажем 6 модулей(3 датчика потока и 7 температуры на каждом) и отправим вам прибор поток, будут два модуля какие у нас были до этого работать с этим потоком?

Отвечает Олег:

Отправлять надо будет весь комплект с уже имеющимися у вас модулями, работать будут и старые и новые.


29.08.2010

Спрашивает Александр:

Вопрос №1: можно ли к купленому ИТП-МГ4.3-10 ПОТОК докупить еще пару модулей?
Вопрос №2: Почему прибор устроен так, что я не могу скидывать данные с двух разных ИТП-МГ4.3-10 ПОТОК под один виндовс?Компьютер либо настраивается на один либо на другой!

Отвечает Олег:

1. Можно, но необходимо прислать прибор производителю (для проведения комплексной калибровки).
2. Не совсем понятно что вы имеете ввиду, лучше позвонить (351)790-16-13 для консультации и решения проблем с ПК.


21.07.2010

Спрашивает Александр:

Пожалуйста подскажите как с прибора скидывать данные на компьютер в windows 7?

Отвечает Олег:

ПО для ИТП-МГ4.3-10 ПОТОК не тестировалось на совместимость с Win 7 корректная работа не гарантируется. Но в принципе так как и в XP.


10.04.2009

Спрашивает Рустам Мансуров:

Мне необходим:
1. Счет на измеритель плотности тепловых потоков и температуры 10-канальный ИТП- МГ4.03-10 «ПОТОК» с дополнительным модулем на 10 термопар;
2. Ответ на влпрос: Какими датчиками комплектуется основной модуль?

Отвечает Олег:

Неясна цель приобретения прибора. Если прибор будет использоваться для обследования тепловой защиты зданий, то наилучшая конфигурация модуля 3…4 датчика теплового потока и 6…7 датчиков температуры. Такая конфигурация позволит наиболее эффективно использовать возможности модуля при выполнении измерений в одном помещении – на стене, на перекрытии (на полу), на стеклопакете (окне), получая полную информацию для вычисления сопротивления теплопередаче каждой из зон.
Любой из модулей может иметь произвольную конфигурацию, по желанию заказчика.
Свяжитесь с нами для получения счета, уточнения конфигурации и более полной консультации.
