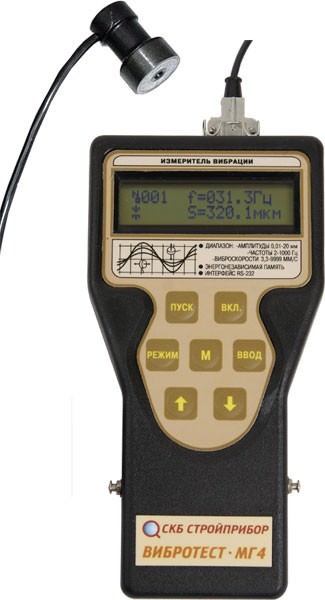

Измеритель параметров вибрации (виброметр) Вибротест-МГ4, Вибротест -МГ4.01



Измеритель параметров вибрации (виброметр) Вибротест-МГ4, Вибротест -МГ4.01


Утвержден тип средства измерения
Внесен в Госреестр РФ. Сертификат № 36965-13 (продлен до 2028 года)
Внесен в Госреестры Казахстана, Беларуси

Виброметры Вибротест-МГ4 предназначены для контроля амплитуды и частоты синусоидальных колебаний виброустановок, применяемых для уплотнения бетонных смесей при производстве железобетонных изделий, а также для измерения параметров вибрации других объектов.

Модификация Вибротест-МГ4.01 предназначена для контроля и регистрации виброскорости, виброускорения, амплитуды и частоты синусоидальных колебаний виброустановок.

Виброметр обеспечивает выполнение измерений в оперативном режиме, с фиксацией результатов измерений в энергонезависимой памяти.

Крепление вибропреобразователя на объекте контроля - магнитное (посредством магнитной платформы) или винтовое (винтом М5х7мм).

Данная модификация виброметра дополнительно позволяет выполнять измерения без участия оператора в режимах ОЖИДАНИЯ (регистрация параметров вибрации, выходящих за пределы граничных значений, установленных пользователем) и НАБЛЮДЕНИЯ (регистрация параметров вибрации через интервалы времени, установленные пользователем). Имеет режим передачи данных на ПК.

Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения.




Технические характеристики виброметра




Наименование характеристики Вибротест-МГ4 Вибротест-МГ4.01
Цена виброметра, рублей (НДС не облагается) 85 000 105 000
Диапазон измерений частоты механических колебаний, Гц 10…100 5...1000
Диапазон измерений амплитуды виброперемещения, мм 0,1…3 0,01…6
Диапазон измерений амплитуды виброскорости, мм/с - 3,3...374
Диапазон измерений амплитуды виброускорения, м/с2 - 2…170
Предел допускаемой основной относительной погрешности измерения
амплитуды, виброскорости и виброускорения, %
± 5
Пределы допускаемой основной абсолютной погрешности
измерения частоты механических колебаний в диапазоне:
       10…100Гц ± 0,5 Гц -
       5…100 Гц - ± 0,2 Гц
       100…1000 Гц - ± 1 Гц
       100…10000 Гц  - -
Объем памяти результатов измерений 500
Время «Наблюдения» и «Ожидания», мин - 1...1500
Интервал «Наблюдения», сек - 10...3600
Габаритные размеры, мм:
      - электронного блока 175x90x30
      - вибропреобразователя ø24x50
Масса прибора с вибропреобразователем, кг 0,35


Комплект поставки виброметра



Электронный блок, вибропреобразователь, упаковочный кейс, руководство по эксплуатации.
Дополнительно для Вибротест-МГ4.01: сетевой блок питания, кабель связи с компьютером, программное обеспечение.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: разрывная машина, влагомер воздуха.




Поверка виброметра



Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: поверочная вибрационная установка 2 разряда.

Диапазоны воспроизведения и измерения, при прямолинейном колебательном движении твердого тела: длины от 5 до 600 мкм, скорости от 2 до 500 мм/с; ускорения от 1 до 400 м/с2.
Пределы допускаемой основной погрешности, в диапазонах рабочих частот от 5 до 3000 Гц – ± 1 %, свыше 3000 до 10000 – ± 2 %.




Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) Вибротест-МГ4, Вибротест -МГ4.01

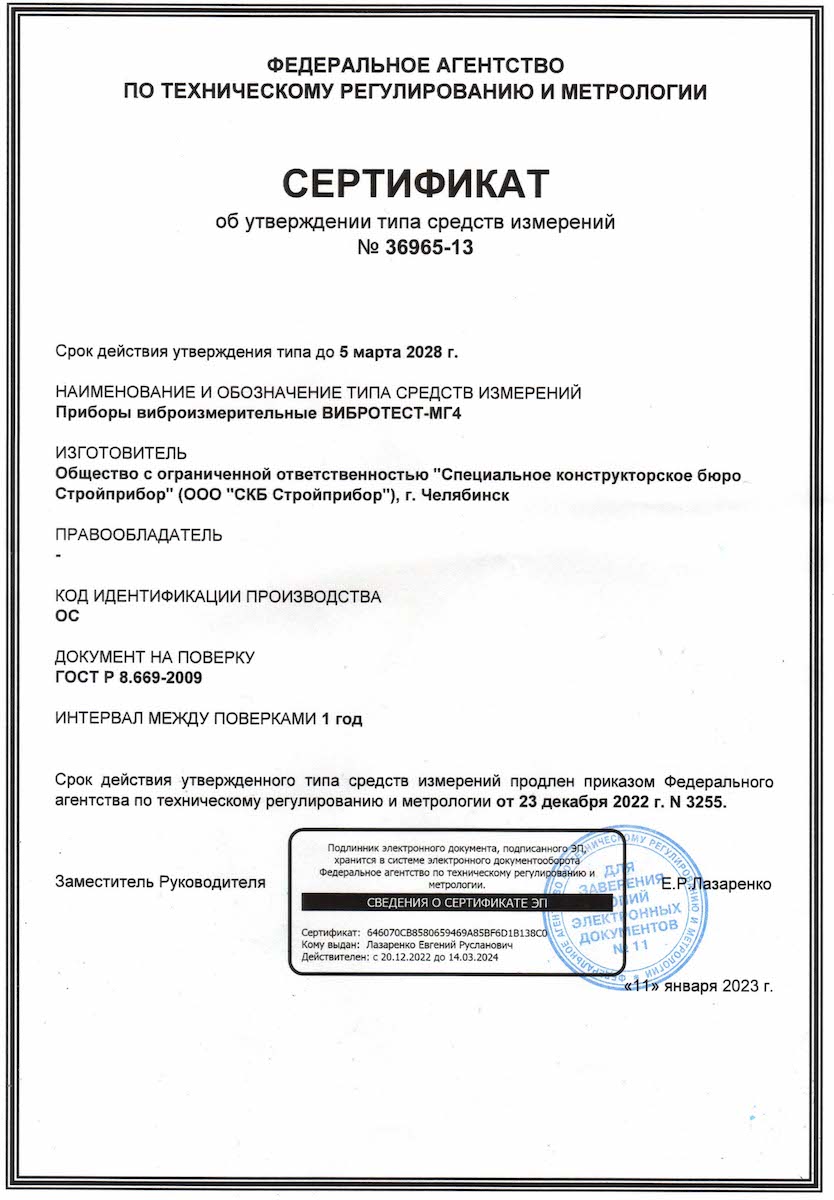

Свидетельство об утверждении типа средств измерений. Российская Федерация.

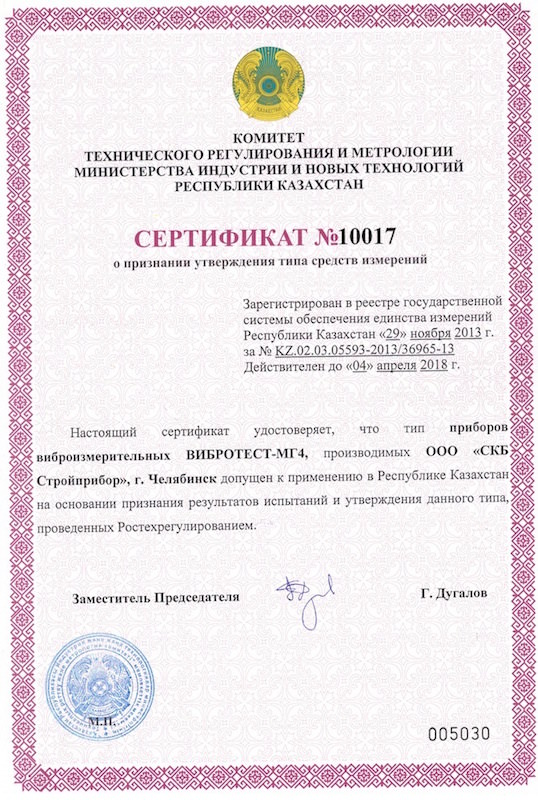

Сертификат о признании утверждения средств измерений. Республика Казахстан.

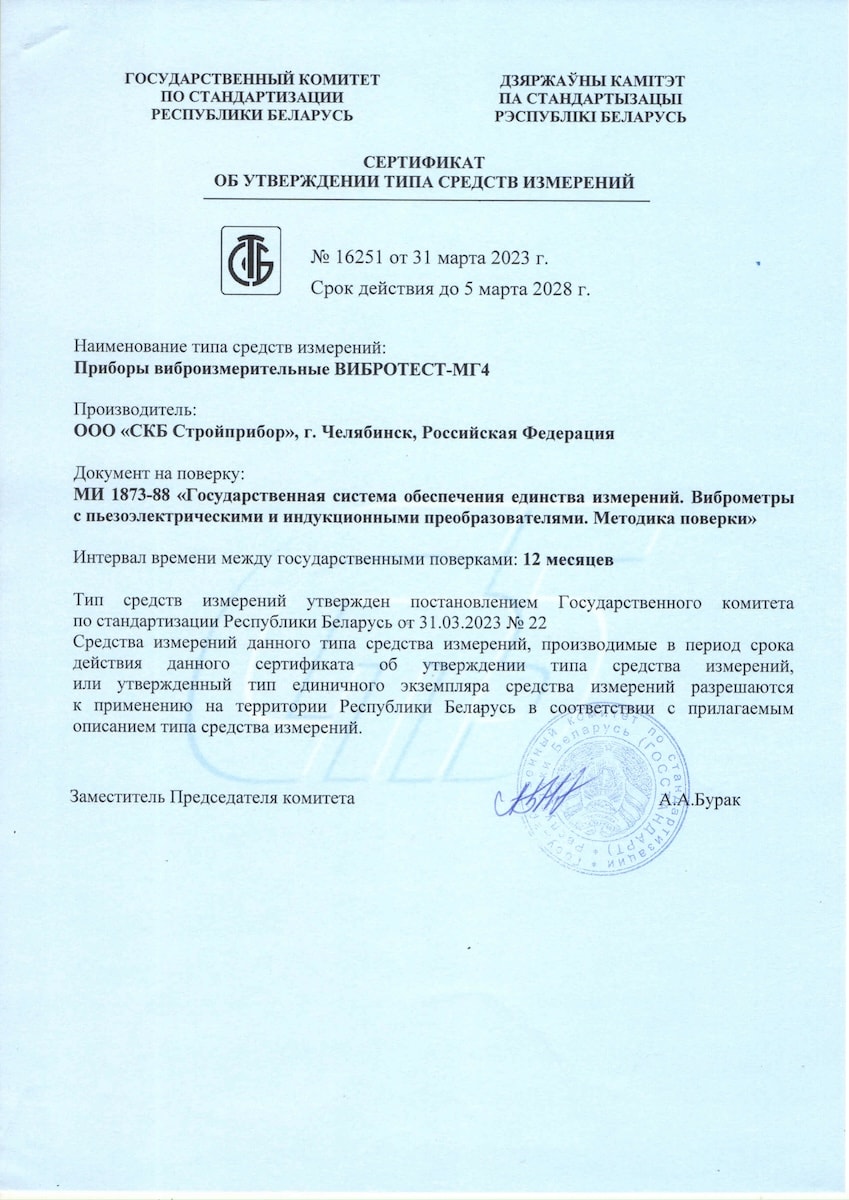

Сертификат об утверждении типа средств измерений. Республика Беларусь.

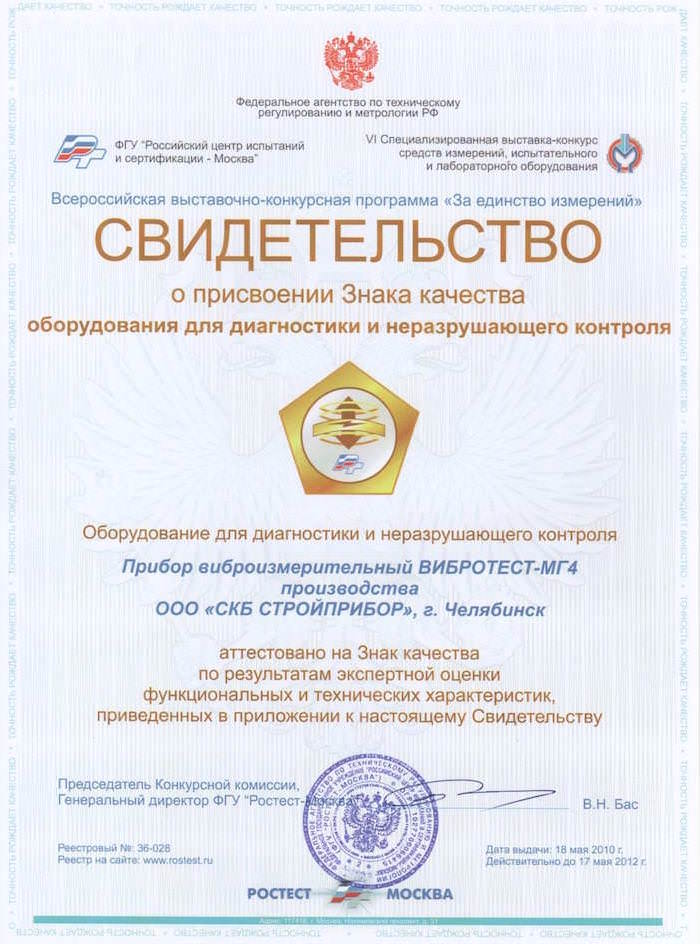

Свидетельство о присвоении Знака качества оборудование для диагностики и неразрушающего контроля

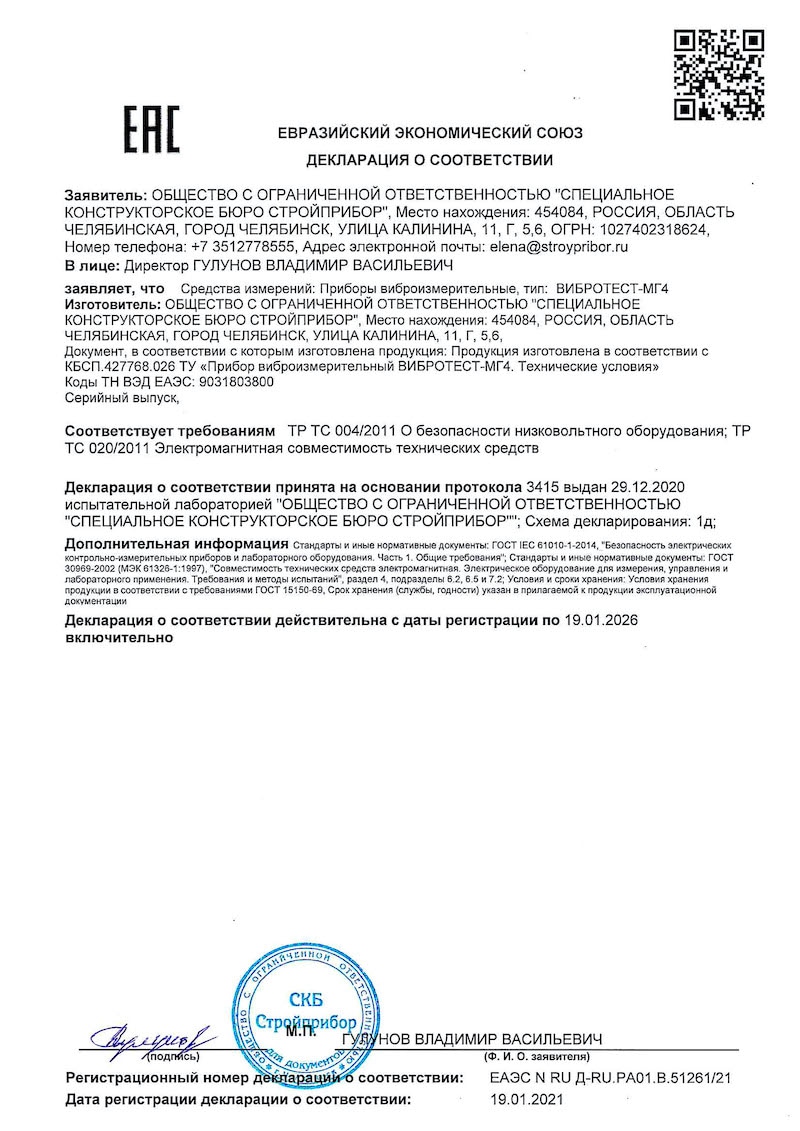

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для строительных испытательных лабораторий

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


02.09.2022

Спрашивает Сергей:

Добрый день!
Подскажите пожалуйста, можно ли Вибротест МГ4 или МГ4.01 выполнять вибродинамические испытания конструкций?
Необходима регистрация амплитуд вынужденных колебаний, период свободных колебаний элементов конструкций.

Отвечает Олег:

Нет, для подобных измерений требуются виброанализаторы.


01.02.2019

Спрашивает Сергей:

Можно ли этот прибор использовать для замеров параметров работы вибростола вибропресса, который имеет 4 синхронизированных вибратора

Отвечает Олег:

Прибор «Вибротест-МГ4» предназначен для измерений виброскорости, виброускорения, виброперемещения и частоты колебаний при гармоническом колебательном движении твердого тела.  Если колебания существенно отличаются от синусоидальных или в процессе вибрации присутствуют удары, то измеренные параметры таких колебаний не будут соответствовать действительности.


27.06.2017

Спрашивает Силюк Вера Виктровна:

Добрый день.
Можно ли использовать прибор Вибротест- МГ4 для проверки соответствия фактических пара
метров вибрации при уплотнении бетона дорожных плит ПДН в виброформах (металлоформа,6 навесных вибраторов ИВ-98Б )требуемым показателям для получения качественного уплотнения .

Отвечает Олег:

Прибор Вибротест- МГ4 и Вибротест - МГ4.01 предназначен для работы на виброплощадках при наличии одного вибровозбудителя, т.е. когда колебания виброплощадки близки к синусоидальным (гармоническим). При использовании шести вибровозбудителей и при несинхронизированной их работе возникнут негармонические колебания.


22.08.2016

Спрашивает Сергей:

Добрый день!
Можно-ли применять прибор МГ4.01 для контроля работы виброплит с частотой 55 ГЦ и амплитудой 0,8 мм и 2 мм при 34 ГЦ? Какая будет погрешность измерений?

Отвечает Олег:

Да можно, предел относительной погрешности измерения амплитуды составит +-5%, погрешность измерения частоты не более 0,2Гц.


25.05.2016

Спрашивает Александр:

возможно ли использовать приборы ВИБРОТЕСТ-МГ4, ВИБРОТЕСТ -МГ4.01 для инженерно-экологических изысканий? какие можете посоветовать?

Отвечает Олег:

Прибор ВИБРОТЕСТ-МГ4 предназначен для измерения параметров вибраций (измерение параметров вибраций виброплощадок) колебания которых близки к гармоническим. Для измерения вибрации и оценки ее воздействия на человека используются специальные виброанализаторы с частотной коррекцией. Наше предприятие подобные приборы не производит.


10.02.2016

Спрашивает Владислав:

Здравствуйте, подскажите пожалуйста, можно ли измерить вибрации фундамента с помощью прибора "Вибротест-МГ4" ?

Отвечает Олег:

Нет


04.05.2015

Спрашивает кайрат:

Здравствуйте! Подскажите пожалуйста, можно ли использовать данный прибор для измерения вибрации синхронных электродвигателей СТД-800-1250 кВт ? Или может быть посоветуете другой прибор.

Отвечает Олег:

Минимальное значение виброускорения, которое измеряет прибор "Вибротест-МГ4.01" равно 2м/c^2. При частоте вращения двигателя 800 об/мин минимальное виброперемещение, которое сможет измерить прибор "Вибротест-МГ4" составит 0,3 мм. Для данного двигателя такой уровень вибрации неприемлем. В вашем случае следует приобрести прибор, у которого диапазон измерения виброускорения начинается в районе 0,1 м/с^2. Наше предприятие такие приборы не выпускает.


30.04.2015

Спрашивает Ирина:

Добрый день,
Наша компания (испытательная лаборатория) занимается подтверждением безопасности товаров в соответствии с техническими регламентами таможенного союза. Нам необходим прибор для проверки уровня локальной вибрации в игрушках, имеющих источник вибрации. Какой из приборов можете предложить?

Отвечает Олег:

Для Вас наши приборы не подойдут.


21.04.2015

Спрашивает Любовь:

Прибор Вибротест-МГ4 приобретен в 2003 году. При поверке в режиме "Тест-Контроль" зафиксировано превышение контрольных чисел. В руководстве по эксплуатации написано, что прибор необходимо сдать в ремонт. Для его осуществления нам нужно прислать прибор вашей компании?
Спасибо!

Отвечает Олег:

Да, для уточнения деталей свяжитесь с нашей сервисной службой: +7 (351) 277-85-55


31.03.2015

Спрашивает Дмитрий Владимирович:

Здравствуйте.
Подскажите, пожалуйста, способен-ли МГ4 или МГ4.01 измерять виброперемещения от 10 до 100 мкм в диапазоне частот 100 - 1000 Гц?
второй вопрос. Работает-ли он с интерфейсом RS232? В реестре он заявлен, а в инструкции только USB.

Отвечает Олег:

Измерения виброперемещения зависят от частоты. При частоте 100Гц измеряемое виброперемещение от 5 до 430 мкм. На частоте 1000Гц от 0.05 до 4,3 мкм. В заданном диапазоне от 10 до 100 мкм виброперемещеиние прибор измеряет в диапазоне частот от 100 до 200Гц. Для передачи данных из архива прибора в ПК в настоящее время используется USB.


14.11.2014

Спрашивает Анатолий:

Мы купили Ваш прибор Вибротест-МГ4.01 №910, дата выпуска 06. декабря 2012 г. Этот прибор не прошел поверку в апреле 2014 года. На момент поверки прибор был гарантийным. Сейчас возможно по гарантии восстановить метрологические характеристики.

Отвечает Олег:

Необходимо было прислать прибор до истечения гарантийного срока. Вы можете прислать прибор на сервисное метрологическое обслуживание, для уточнения деталей свяжитесь с сервисной службой по тел. 8-351-790-16-13.


27.10.2014

Спрашивает Анатолий:

Здравствуйте!
Возможно ли измерение амплитуды перемещений прибором Вибротест МГ4 на виброплощадке для производства шпал с частотой колебаний 3000 Гц. Если нет, то какой именно прибор Вы порекомендуете, его цена. Спасибо!

Отвечает Олег:

При частоте колебаний виброплощадки 50Гц (3000 об./мин.), Вам подойдет прибор Вибротест-МГ4 (с диапазоном 10...100 Гц ).


17.04.2014

Спрашивает Григорий:

Здравствуйте. Как правильно работать вибротестом МГ4 для замеров амплитуды виброплощадок?

Отвечает Олег:

Ознакомьтесь с руководством по эксплуатации, которое можно скачать по адресу http://www.stroypribor.com/netcat_files/321/180/h_88d318a4b55d4d9af4a979fab91623d9


14.02.2014

Спрашивает Лев:

Прошу подсказать каким прибором лучше измерять вибрацию промышленных вентиляторов.

Отвечает Олег:

Для вентиляторов с частотой вращения 3000 об/мин. минимальное значение вибро перемещения определяемое прибором Вибротест МГ4.01 составит 0,03мм.
Для вентиляторов 1500 об/мин. и 960 об/мин. минимальное вибро перемещение составит 0,12мм и 0,49мм соответсвенно.


27.06.2013

Спрашивает Сергей Иванович:

Зачем мне вибростенд? прибор ВИБРОТЕСТ МГ4.01 может замерить виброперемещение до 20 мм или нет.
у нас свой вибростенд под заказ.

Отвечает Олег:

Если частота ниже 22Гц, то можно.


25.06.2013

Спрашивает Сергей Иванович:

Здравствуйте!
вибротестер 4.01 в одних источниках виброперемещение
0.01...6мм,а в других 0.001...20мм.где правильно?
можно ли делать измерения в вертикальной плоскости.

Отвечает Олег:

Минимальные и максимальные значения перемещения зависят от частоты. Минимальное значение перемещения при частоте 1000 Гц - 0,01 мм. Максимальное значение при 5 Гц ограничено параметрами вибростенда при поверке прибора и составляет 6мм.
Прибор будет показывать и большее значение перемещения при низких частотах,но проверка более высоких значений перемещения ограничено параметрами вибростенда.


18.09.2012

Спрашивает Максим:

Здравствуйте.
В диапазоне измерений виброускорения указана единица м/с2, в то время как для скорости мм/с2. Является ли это опечаткой или нижняя граница диапазона приборов и правда такая высокая.
И еще: есть ли возможность у приборов измерять корректированные значения виброускорения или уровней вибрации в дБ?

Отвечает Олег:

1.Нет это не опечатка. При гармонических колебаниях высокой частоты виброускорение принимает значительные величины.
2. Нет


19.04.2012

Спрашивает Евгений:

Здравствуйте! Подскажите пожалуйста, можно ли использовать данный прибор для измерения вибрации кабины лифта? Или может быть посоветуете другой прибор.

Отвечает Олег:

Нет, прибор предназначен для измерения гармонических колебаний.


20.01.2012

Спрашивает Виталий:

Скажите пожалуйста, возможно ли моделью МГ4.01 производить замер уровня вибрации подшипников качения.

Отвечает Олег:

Только в том случае, если колебания являются гармоническими.


14.07.2011

Спрашивает Сергей:

Вам уже задавали этот вопрос "Оборудование установлено на железобетонные фундаменты. Необходимо измерить амплитуду, частоту и др. вибрационные характеристики фундаментов для сравнения их с проектными данными. Подойдет ли для этого Вибротест МГ4.01?". Если частота находится в пределах возможности прибора, то тогда прибор подходит? Какие подводные камни при измерении амплитуды и частоты можно ожидать. Чем отличается виброанализатор от вибротеста? Какой прибор Вы как професионалы посоветуете. Виброанализаторы измеряют виброскорость, виброускорение и виброперемещения подходят ли они для моих целей. Я понял, что виброанализаторы предназначены для отладки оборудования. Прошу ответить.

Отвечает Jktu:

«Вибротест –МГ4.01» измеряет параметры вибрации амплитуду виброускорения, виброскорости и виброперемещения, а так же частоту только при условии гармонических колебаний. Для измерения одновременно всех параметров негармонических колебаний требуется анализаторы спектра. Анализаторы спектра позволяют провести измерения параметров вибрации (виброускорение, виброскорость и виброперемещение) в широком частотном диапазоне с использованием октавных и третьоктавных фильтров.
