Тепловизионный контроль и дефектоскопия зданий и сооружений

Тепловизионный контроль зданий производится с целью выявления скрытых дефектов строительства – трещины в ограждающих конструкциях, некачественное заполнение стыковых соединений железобетонных панелей, отсутствие либо просадка утеплителя, некачественная установка оконных и дверных блоков и др.

Контроль проводится высокоточным профессиональным тепловизором фирмы Flir типа P25 со специализированным программным обеспечением для обработки полученной информации.

Flir P25

Тепловизионная съемка может проводиться как в зимний период при включенном отоплении здания, так и в летний с дополнительным обогревом помещений.

Метод позволяет регистрировать теплотехническую неоднородность ограждающих конструкций.

В первую очередь на неравномерность тепловых свойств объекта оказывают влияние такие факторы как:

• теплопроводность материала объекта контроля;
• неоднородность плотности материала, наличие механических повреждений (сколов, трещин, щелей) в материале;
• недостаточное количество или низкое качество теплоизоляционного материала;
• электрическое сопротивление материала в случае токопроводящих объектов;
• наличие (отсутствие) источников тепла внутри (около) анализируемого объекта;
• повышенная влажность материала.

Области пониженной температуры стен и перекрытий жилых и промышленных зданий - это области утечки тепла и возможного выпадения росы. В осеннее-зимний период наличие таких областей приводит к снижению средней температуры внутри зданий и, как следствие, к увеличению расхода энергоносителей, необходимых для поддержания комфортной внутренней температуры.

Выпадение сконденсированной влаги на стены или перекрытия строений приводит к образованию плесени, постепенному разрушению конструкции материала зданий, ухудшению отделки и внешнего вида.

Кроме того, наличие электрических розеток, электрощитов и другой электроарматуры в области локальных пониженных температур опасно с точки зрения выпадения конденсата на электрических приборах. Конденсация влаги приводит к снижению электрического сопротивления узлов и возникновению пожароопасной ситуации.

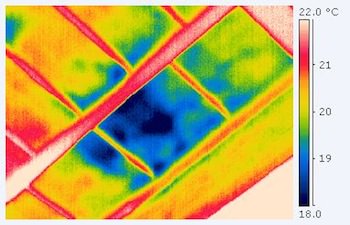

На данной термограмме наблюдается некачественное утепление кровли.

По сравнению с другими методами контроля и диагностики тепловизионный контроль имеет следующие преимущества:

• всесезонность и независимость от изменений метеоусловий;
• применимость в рабочих режимах эксплуатации;
• точность и достоверность результата;
• доступная стоимость;
• высокая информативность (по всей контролируемой поверхности объекта) и наглядность;
• высокая производительность контроля;
• безопасность, бесконтактность и дистанционность (в отличие от ультразвука и рентгена);
• широкие возможности программно-аппаратной реализации, в т.ч. методов обработки;
• неограниченность перечня контролируемых объектов.

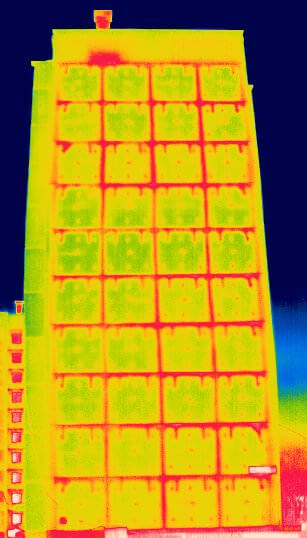

На данной термограмме наблюдаются дефекты в зоне стыков панелей, которые приводят к повышенным теплопотерям и появлению влаги на внутренних поверхностях стен (точка росы).
