Прибор диагностики свай ПДС-МГ4 (Cейсмостанция малоканальная)



Прибор диагностики свай ПДС-МГ4 (Cейсмостанция малоканальная)


Утвержден тип средства измерения
Внесен в Госреестр РФ под №81110-20

Прибор ПДС-МГ4 предназначен для контроля свай сейсмоаккустическим методом в соответствии с ПНСТ 804-2022 "Сваи. Сейсмоаккустический метод контроля длинны и сплошности". Прибор позволяет определять глубину забивки свай и локализацию дефектов свае (деформацию профиля поперечного сечения сваи, трещины), забитой в различные грунты. Прибор может так же использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.

Принцип действия прибора основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

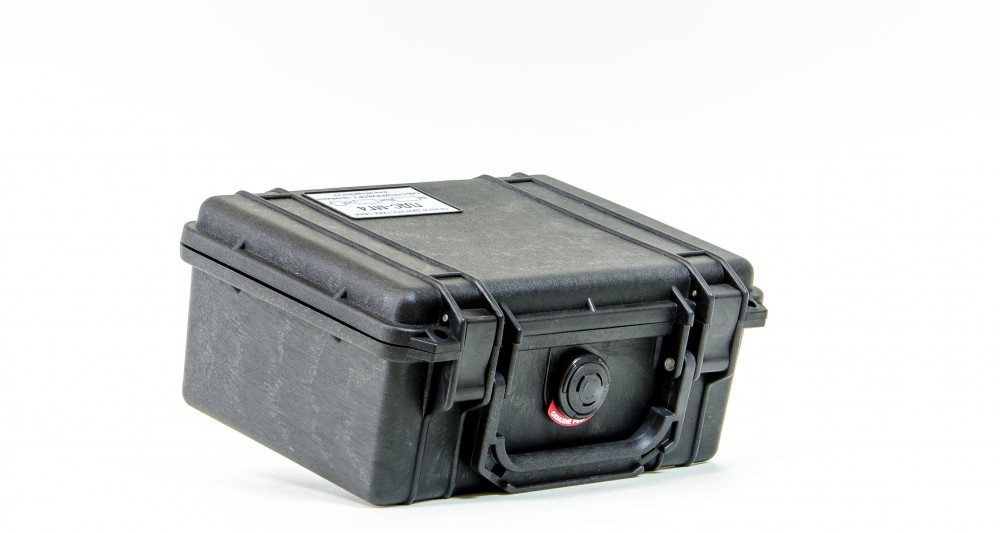

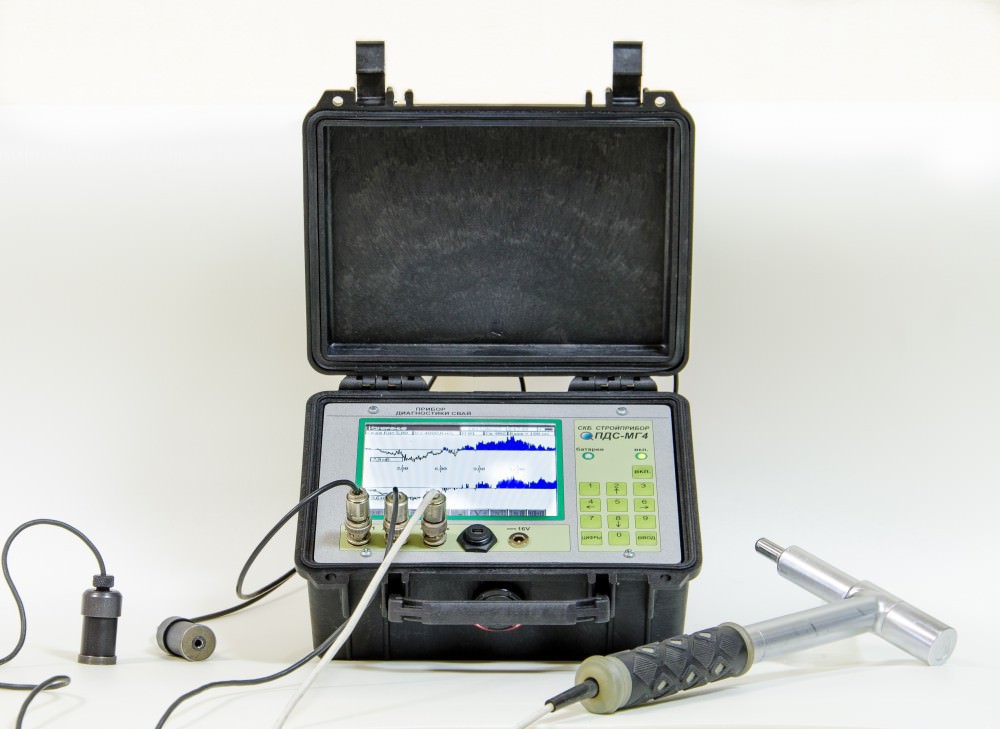

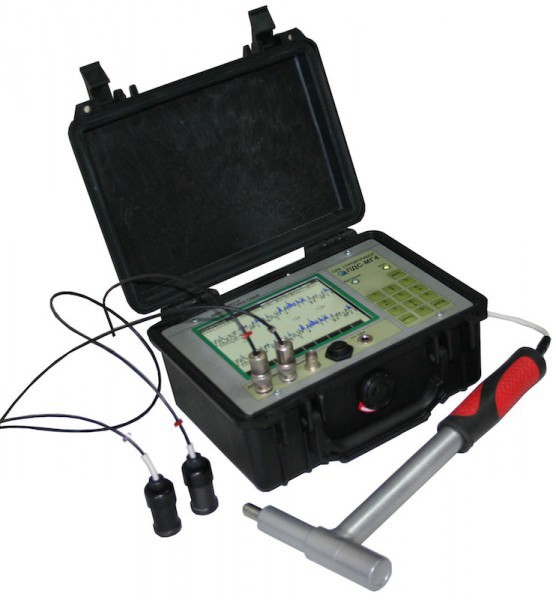

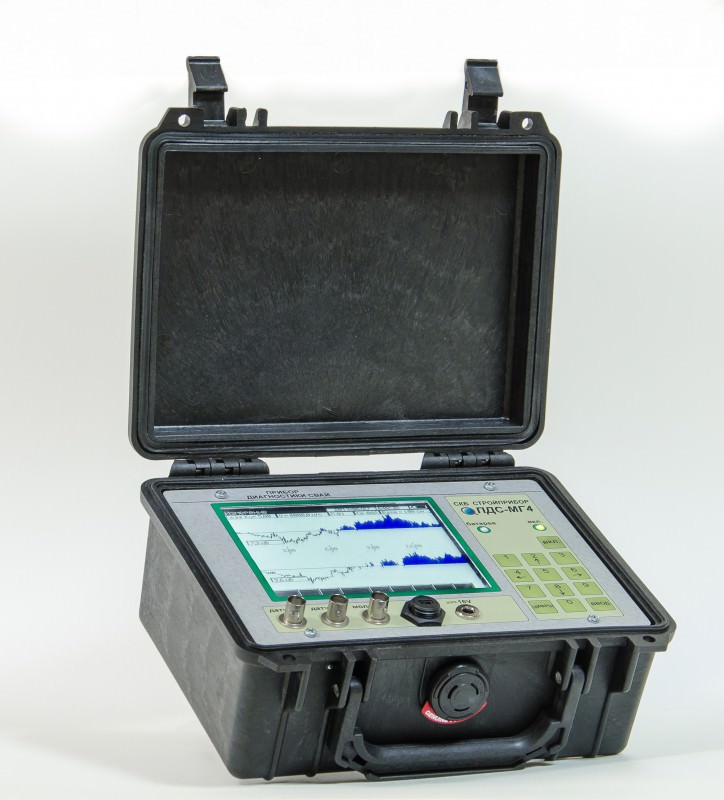

Прибор состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. По спецзаказу поставляются: молоток со встроенным пьезодатчиком для контроля силы удара; приспособления для установки датчиков на грунт; темпер для возбуждения упругих волн в грунте.

Прибор ПДС-МГ4 используется так же при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.




Технические характеристики прибора диагностики свай (сейсмостанции)




Наименование характеристик ПДС-МГ4
Цена, рублей (НДС не облагается) см. таблицу ниже
Количество измерительных каналов 2
Рабочая полоса частот, Гц 10 - 8000
Частота дискретизации, кГц 62,5
Число отсчетов при измерении 2048 - 16384
Динамический диапазон, дБ от 0 до 60
Регулируемый усилитель, дБ от 0 до 26
Габаритные размеры, мм 240×200×110
Масса прибор, кг, не более 3

Комплектация и цена Базовый комплект
поставки
Доп. комплектация 1
(диагностика свай)
Доп. комплектация 2
(диагностика свай и
сейсморазведка)
Доп. комплектация 3
(режим «Сейсмо»
сейсморазведка 2D)
Доп. комплектация 4
(режим «Сейсмо»
вибрация)
Цена, рублей (НДС не облагается) 255 000 275 000 302 000 368 000 357 000
Блок электронный ПДС-МГ4 1 1 1 1 1
Сейсмоприемник 1 1 2 2 2
Молоток ударный 1 1 1 1 1
Молоток с датчиком силы 1 1 1 1
Приспособления для крепления
сейсмоприемников на грунт
1
Темпер с массой падающего груза 5 кг 1
Темпер с массой падающего груза 10 кг 1
Геофон GS-ONE 4,5 Гц (вертикальный) 2
Геофон GS-ONE 4,5 Гц (горизонтальный) 2
Кабель удлинитель (30 м) 1
Сейсмодатчик двухкоординатный СД-2D 1
Вертикальный геофон ВС-04 1
Кабель связи с ПК 1 1 1 1 1
Программное обеспечение 1 1 1 1 1
Руководство по эксплуатации. Паспорт 1 1 1 1 1
Упаковочный футляр 1 1 1 1 1

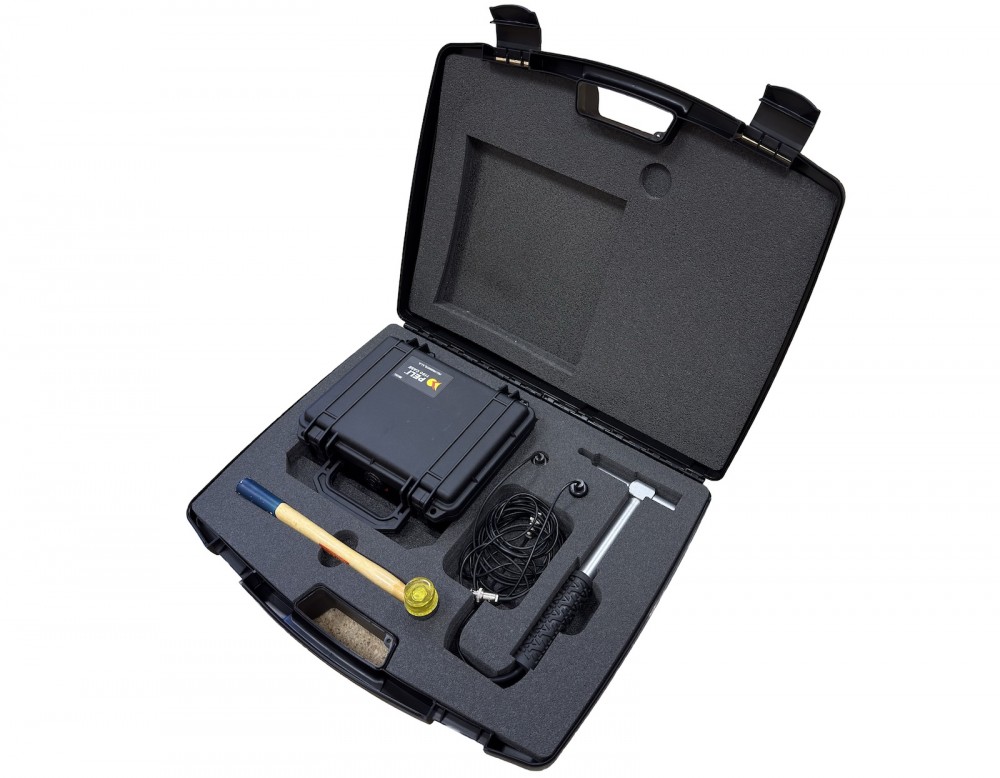

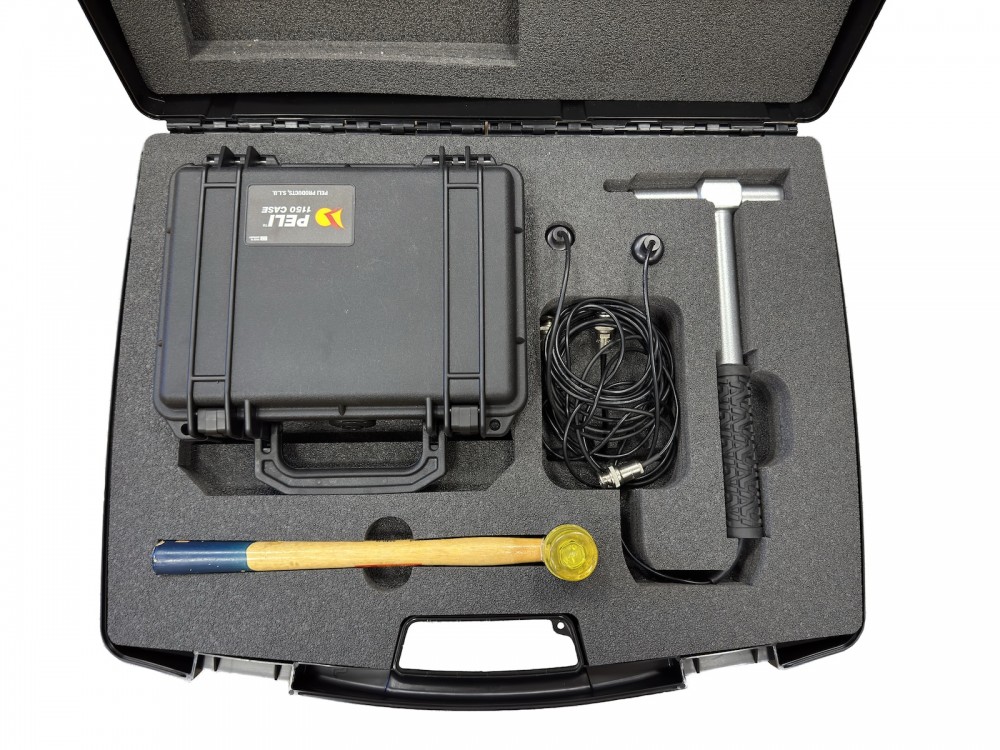

Комплект поставки прибора диагностики свай (сейсмостанции)



Электронный блок, сейсмоприемник, молоток с демпфером, кабель USB, зарядное устройство, программное обеспечение, упаковочный футляр, руководство по эксплуатации.
По спецзаказу: сейсмоприемник, молоток с встроенным пьезодатчиком, приспособление для установки сейсмоприемника на грунт, темпер.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: разрывные испытательные машины, влагомер древесины МГ4.



Дополнительно для приборов диагностики свай ПДС-МГ4 (Сейсмостанций)




Вертикальный геофон GS-ONE - 9 150 руб.

Вертикальный геофон GS-ONE 4,5 Гц в полевом корпусе РС-803 с кабелем КПСПМ-3 и разъемом СР-50

Горизонтальный геофон GS-ONE - 9 150 руб.

Горизонтальный геофон GS-ONE 4,5 Гц в полевом корпусе РС-803 на уголке с кабелем КПСПМ-3 и разъемом СР-50

Сейсмоприемник ВС-04 - 9 150 руб.

Сейсмоприемник ВС-04 предназначен для регистрации вертикальной составляющей колебаний строительных конструкций от сейсмических волн, возбужденных на поверхности земли.


Показать все





Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) ПДС-МГ4 (Сейсмостанции малоканальной)
Рекомендации по применению прибора диагностики свай ПДС-МГ4 (Сейсмостанции малоканальной)
Описание типа средства измерений ПДС-МГ4 (Сейсмостанции малоканальной)

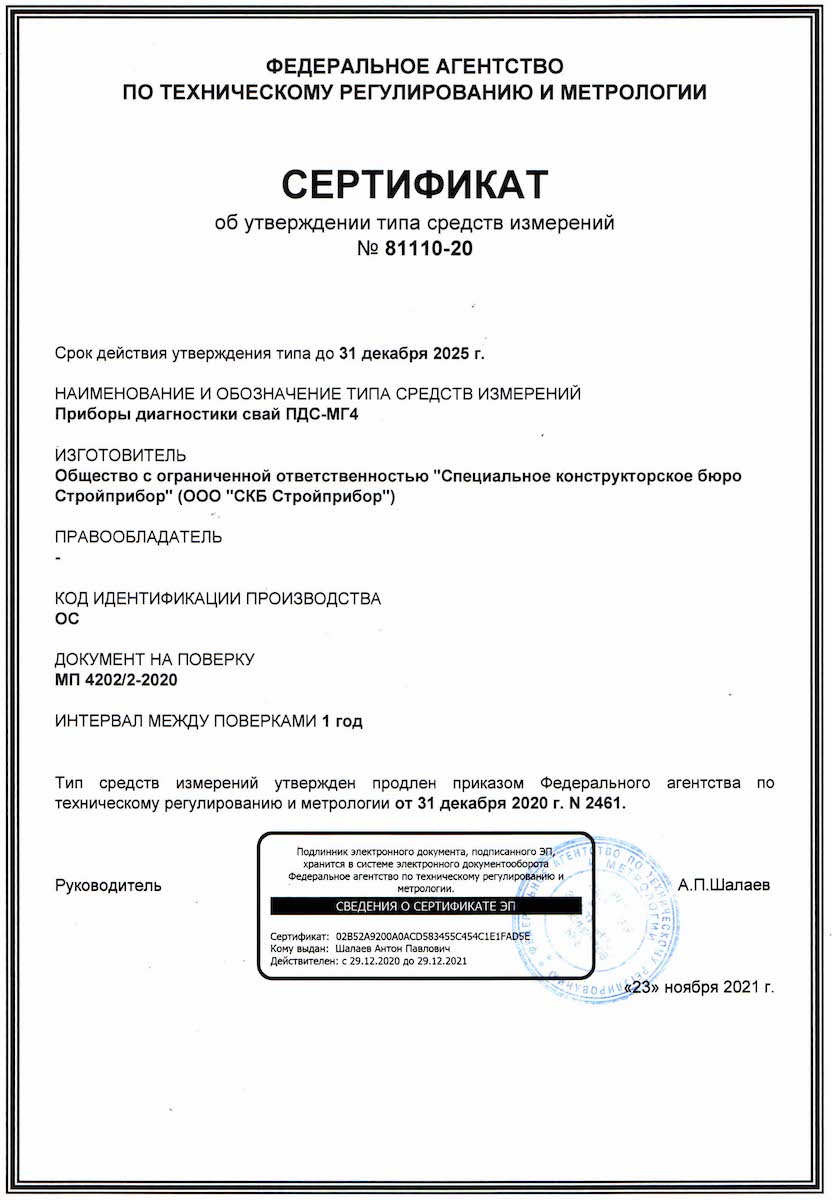

Свидетельство об утверждении типа средств измерений. Российская Федерация.

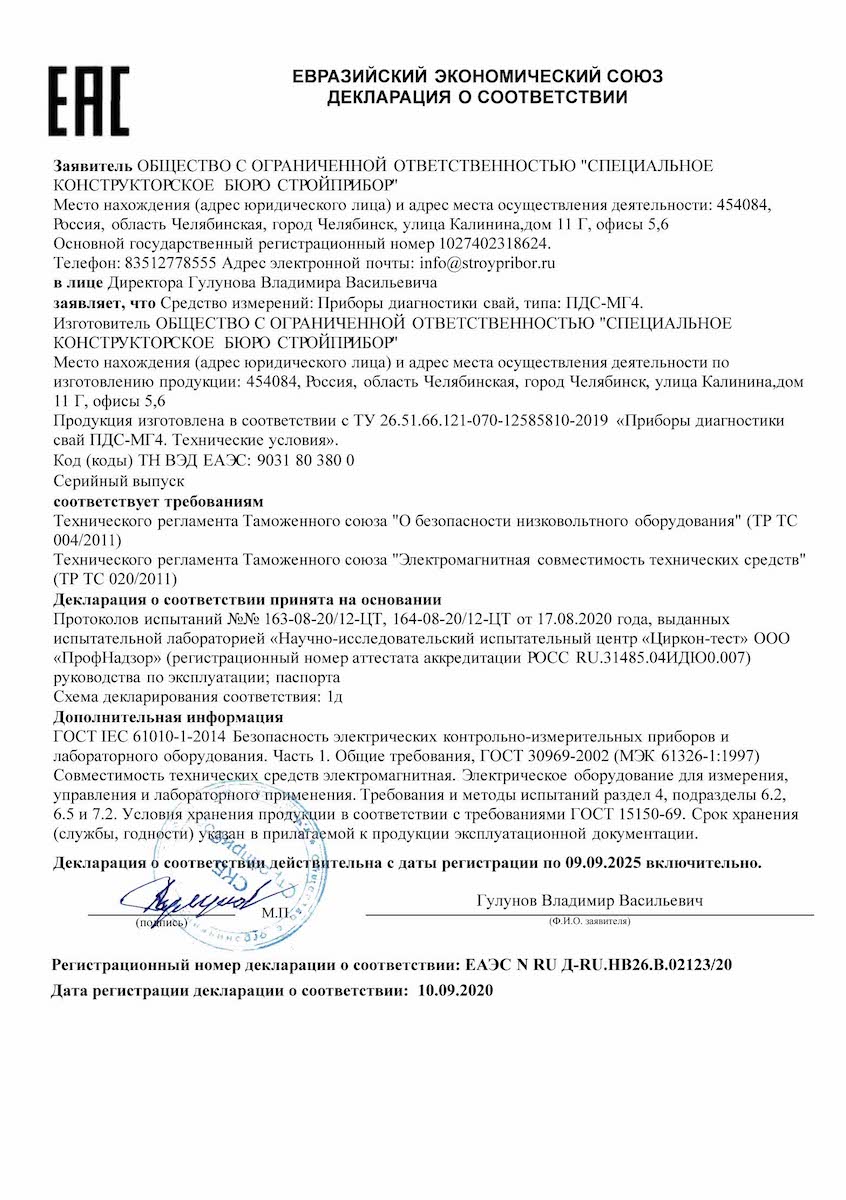

Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств"; ТР ТС 004/2011 "О безопасности низковольтного оборудования"


Все Приборы для дефектоскопии и толщинометрии

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


08.09.2022

Спрашивает Сергей:

Где проходят обучения по испытаниям и корректной обработки результатов по данной методике? Именно где хорошо учат, а не выдают корочки

Отвечает Олег:

ООО «ОЗИС-Венчур».

http://www.ozis-venture.ru/obuchenie


15.12.2017

Спрашивает Владимир:

Внесен ли прибор в реестр СИ?

Отвечает Олег:

Не внесен.


14.04.2017

Спрашивает Юрий:

Здравствуйте
Какую максимальную и минимальную длину сваи может определить прибор и с какой точностью?

Отвечает Олег:

Погрешность измерения длины сваи зависит от погрешности измерения в ней скорости распространения звука. Если измерять скорость звука с помощью ультразвукового прибора, например УКС-МГ4, то погрешность составит не более 15%. Следует учитывать, что скорость звука в забиваемых сваях имеет практически постоянное значение по длине, а у буронабивных сваях скорость звука может варьироваться по глубине. При определении скорости звука в свае с помощью двух датчиков, базу между двумя датчиками, для уменьшения погрешности измерения, следует устанавливать не менее 1 метра. Минимальная измеряемая длина сваи около 0,9 метра в случае применения легкого молотка с небольшой длительностью удара. В режиме "Свая" максимальная измеряемая длина сваи 24 метра. В режиме "Грунт" максимальная измеряемая длина 52 метра. При измерении длинных свай, для выявления донного сигнала, следует применять тяжелый молоток.


28.12.2016

Спрашивает Денис:

Добрый день!
В описании Вашего прибора есть такая постановка вопроса как, построения профиля грунта в соответствии со скоростью прохождения волны от удар кувалды.
Опишите пожалуйста как это происходит по длине при поиске пустот (исходя из ваших описаний в использовании прибора) при распространении пустот на определенной глубине (и как отображается профиль по глубинам). К примеру задача гласит так, надо найти зону разуплотнения в грунте (не говорю о геофизике, здесь все понятно) при проходке тоннеля на известной глубине, и разуплотнение грунта при фильтрации водопроводной сети.

Отвечает Сергей:

Здравствуйте, Денис.

Подробный ответ доступен по данной ссылке.


29.08.2016

Спрашивает Акимов Лев Александрович:

Добрый день. Поясните пожалуйста, всё таки возможно ли определить длину сваи в ростверке без разрушения сваи, чтобы удар наносить не с торца сваи? В руководстве по эксплуатации ПДС-МГ4, что второй сейсмоприёмни можно устанавливать на сваю сбоку на упоре. Можно ли тога удар молотком наносить также через упор чтобы и будут ли корректны результаты испытаний?

Отвечает Олег:

Если свая находится в ростверке, то акустический сигнал распространяется не только вдоль сваи, но и в элементы ростверка. В результате пришедший на датчик сигнал будет иметь сложную структуру и выделить из него донный сигнал будет очень сложно, практически невозможно. Поэтому если свая находится в ростверке, то ростверк вокруг сваи необходимо удалить.
При установке второго датчика на сваю с помощью упора на датчик передается только акустические колебания. При ударе молотком по упору в акустический сигнал будет "подмешан" сигнал взаимодействия упора со сваей (все зависит от того как происходит деформация и разрушение крепления упора к свае). Данный метод нежелателен, но возможен.


16.12.2014

Спрашивает Алекксей:

Можно применять данный прибор для определения глубины буронабивных свай?

Отвечает Олег:

Да. Прибор ПДС-МГ4 предназначен для определения глубины забивки свай и локализации дефектов


05.12.2013

Спрашивает NoName:

Спрашивает Сергей Александрович:

Для определения глубины забивки свай можно ли устанавливать датчик на боковую поверхность сваи и удар молотком так же наносить по боковой поверхности (для уже построенных зданий)?

Отвечает Олег:

При ударе по боковой поверхности сваи в ней возникают поперечные колебания, а для измерения длинны нужны продольные колебания.

---

Херню городите. Поперечная волна регистрировалась бы, если удар молотка был по боковой поверхности, а датчик оставался на торце (поверхности конца) сваи. Если датчик и направление удара молотка сонаправлены по отношению к одной и той же плоскости, в любом случае будут регистрироваться продольные волны. Если датчик и удар молотка ортогональны (взаимно перпендикулярны) друг другу, тогда - да, будет регистрироваться поперечная волна.

Отвечает Олег:

Если рассматривать распространение упругих волн в среде, то действительно регистрация продольной или поперечной волн зависит от взаимного расположения оси датчика и направления удара. При ударе по боковой поверхности сваи возникают поперечные колебания оголовка сваи, которые будут значительно искажать волновую картину.


23.08.2013

Спрашивает Сергей Александрович:

Для определения глубины забивки свай можно ли устанавливать датчик на боковую поверхность сваи и удар молотком так же наносить по боковой поверхности (для уже построенных зданий)?

Отвечает Олег:

При ударе по боковой поверхности сваи в ней возникают поперечные колебания, а для измерения длинны нужны продольные колебания.


12.08.2013

Спрашивает Айрат:

При покупке прибора ДИАГНОСТИКИ СВАЙ
ПДС-МГ4 в комплект входит сертификат калибровки или поверки?

Отвечает Олег:

В комплект входит сертификат калибровки
