Плотномеры грунтов динамические ПДУ-МГ4, ПДУ-МГ4.01



Плотномеры грунтов динамические ПДУ-МГ4, ПДУ-МГ4.01


Утвержден тип средства измерения
Внесен в Госреестр РФ под №45397-10 (продлен до 2025 года)
Внесен в Госреестры Казахстана, Беларуси

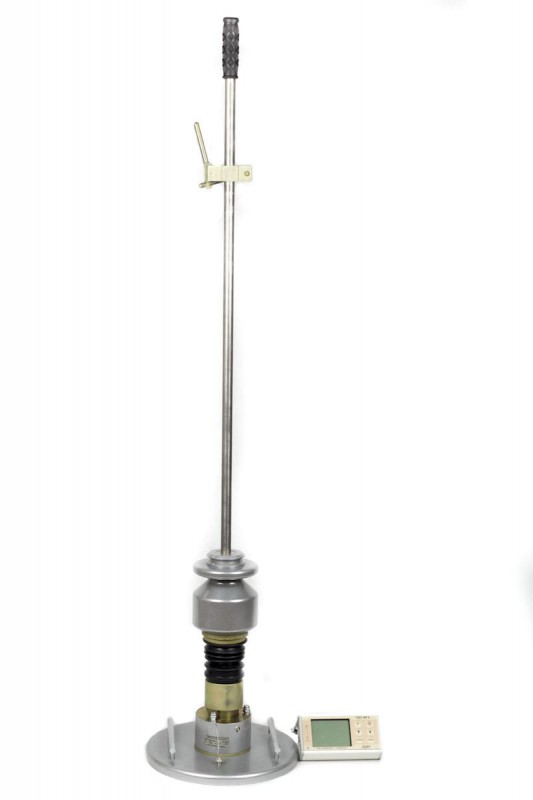

Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп.  Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.

Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.

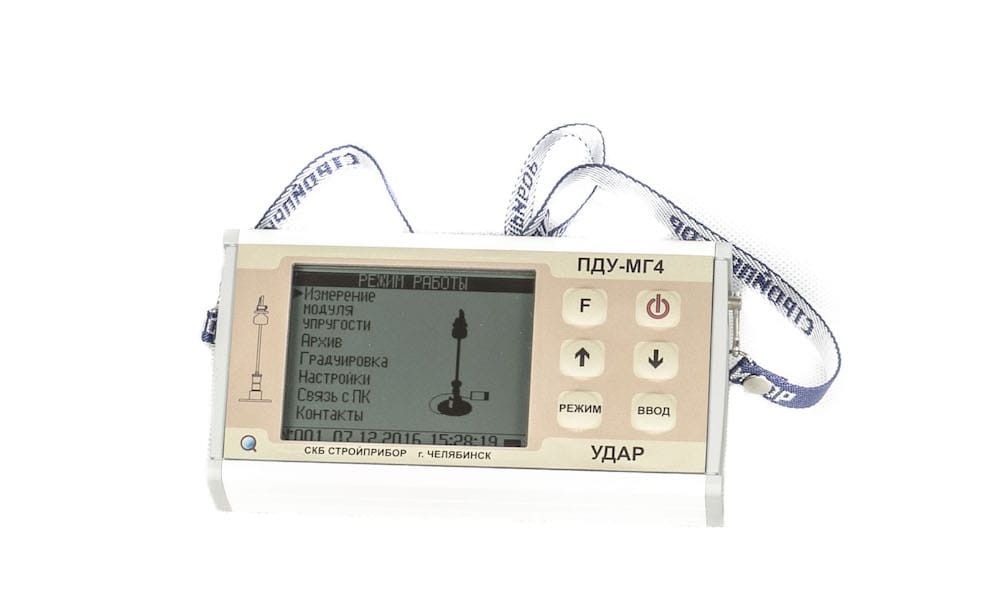

Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.

Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.

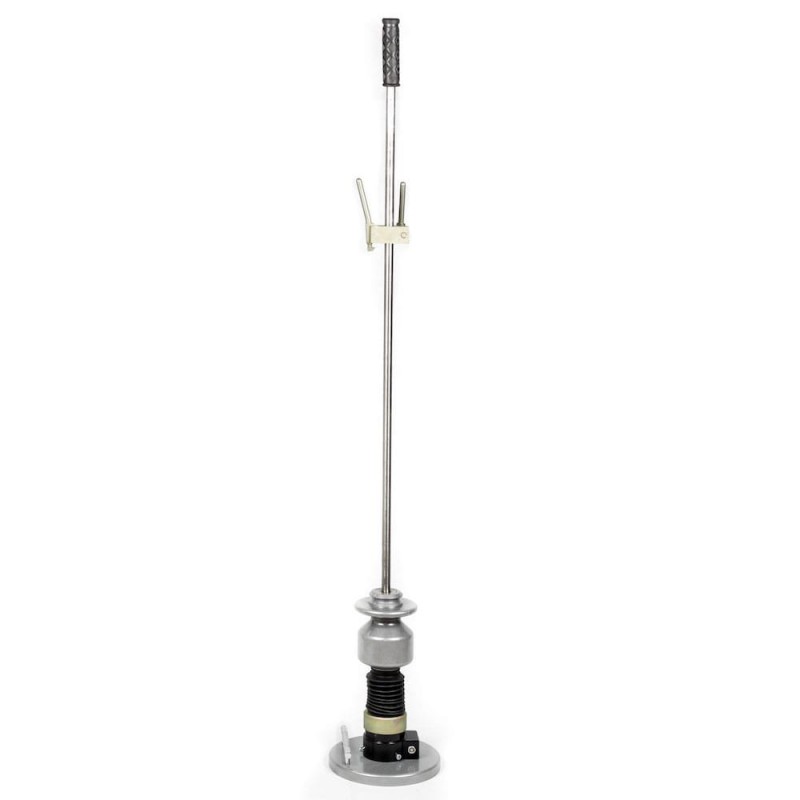

Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.

Приборы снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.

Вас также может заинтересовать: плотномер асфальтобетона.




Технические характеристики плотномера динамического




Наименование характеристик ПДУ-МГ4 «Удар» ПДУ-МГ4.01 «Удар»
Цена, рублей (НДС не облагается) 495 000 420 000
Диапазон измерения модуля упругости, МН/м2 5…370 5…300
Диапазон измерения силы, кН 0,1…19 0,1…10
Пределы допускаемой абсолютной погрешности измерения силы, Н, не более,
где F-измеренная сила, H
±(0,01F+20)
Диапазон измерений перемещения штампа, мкм 50...9999
Пределы абсолютной погрешности измерения перемещения штампа, мкм,
где L – измеренные перемещения
±(0,03L+10)
Высота падения груза, м 0,85 0,85
Диаметр плиты динамического нагружения, мм 300 200
Напряжение питания, В 3 (2 элемента АА(LR6))
Габаритные размеры, (высота), м, не более 1,3
Габаритные размеры в упаковке (два места для транс. комп.), мм 1380х150х160
420х320х180
1320х160х160
320х220х160
Масса, кг, не более 30,5 16
Масса в упаковке (два места для транс. комп.), кг 24,8
17,3


Комплект поставки плотномера динамического

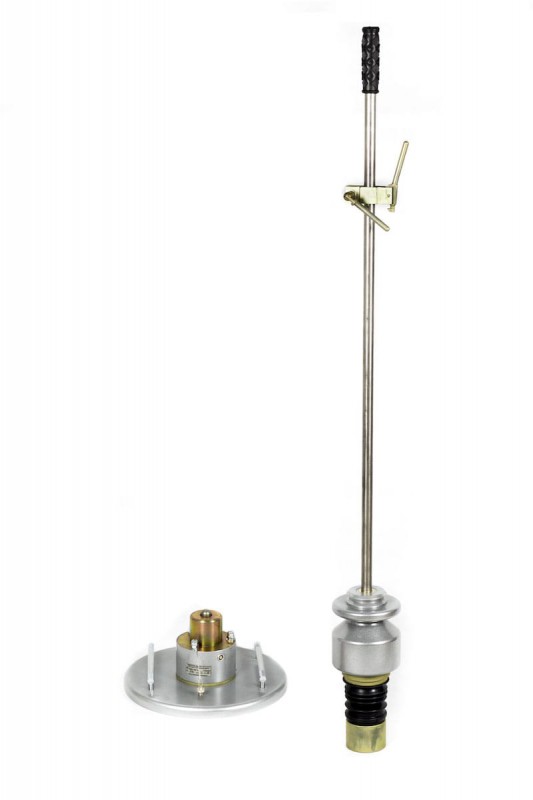

Электронный блок, нагрузочное устройство (НУ), плита динамического нагружения (ПДН), кабель (ПДН – электронный блок), стакан (приспособление для калибровки акселерометра), кабель (удлинитель) акселерометра, кабель интерфейса USB, программное обеспечение, руководство по эксплуатации (содержащее раздел «Методика поверки»), футляр для НУ, футляр для ПДН.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.




Дополнительно для динамических плотномеров грунтов ПДУ-МГ4, ПДУ-МГ4.01




Программный комплекс "ПДУ-Грунт" - 60 000 руб.

Программный комплекс «ПДУ-ГРУНТ» предназначен для обработки результатов проведенных измерений приборами ПДУ-МГ4 «УДАР» и ПДУ-МГ4.01 «УДАР».

Тележка для перевозки ПДУ-МГ4 - 8 200 руб.

Тележка для перевозки ПДУ-МГ4

Соединительный кабель - 14 000 руб.

Кабель соединительный для динамических плотномеров грунтов ПДУ-МГ4, ПДУ-МГ4.01


Показать все




Применение плотномера грунтов ПДУ-МГ4 "УДАР"




Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) ПДУ-МГ4, ПДУ-МГ4.01
СП 508.1325800.2022 «Мощение с применением бетонных вибропрессованных изделий. Правила проектирования, строительства и эксплуатации».
Методические рекомендации по работе с измерителем модуля упругости грунтов и оснований дорог ПДУ-МГ4
Методика контроля качества устройства слоев основания дорожной одежды с покрытием из камней мощения

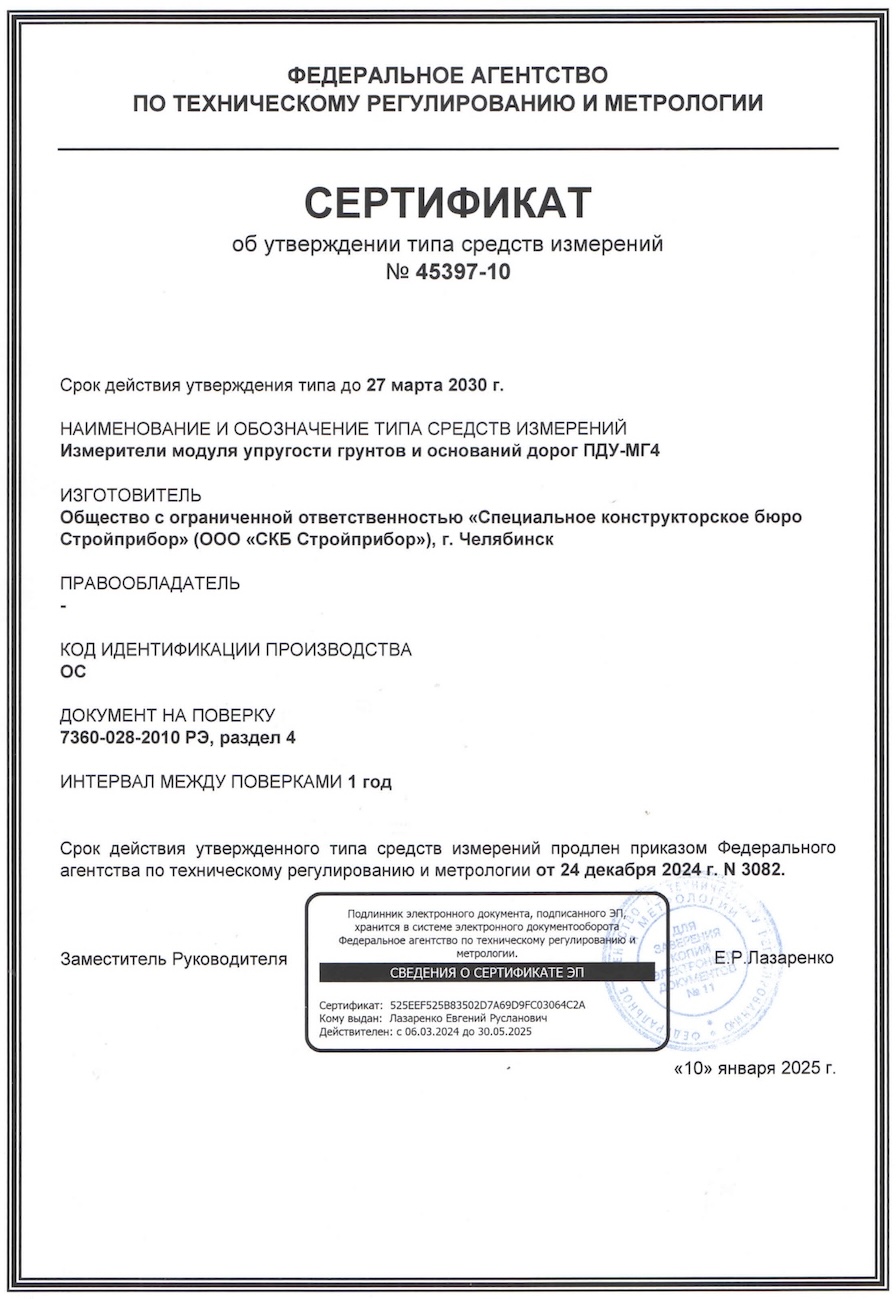

Свидетельство об утверждении типа средств измерений. Российская Федерация.

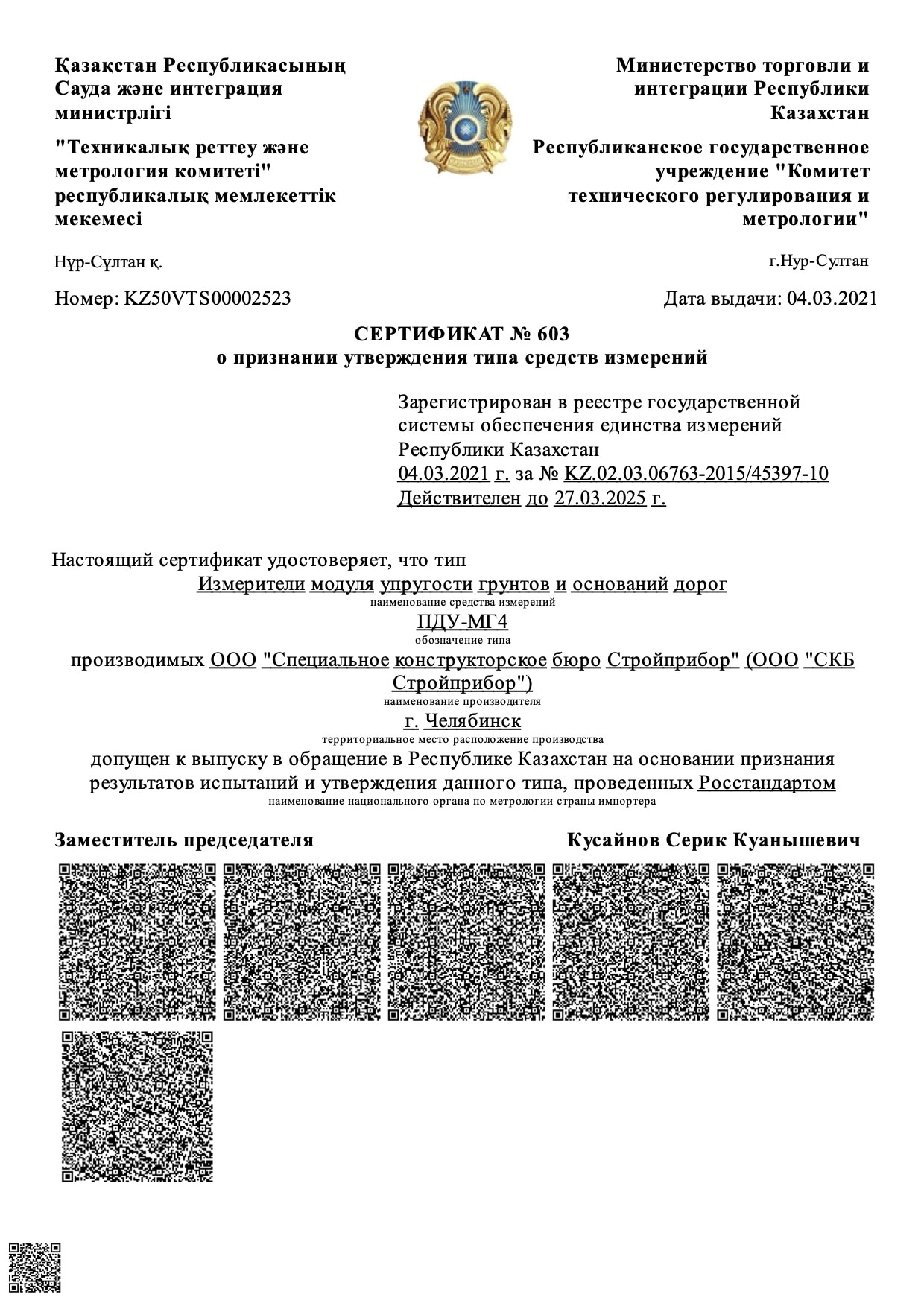

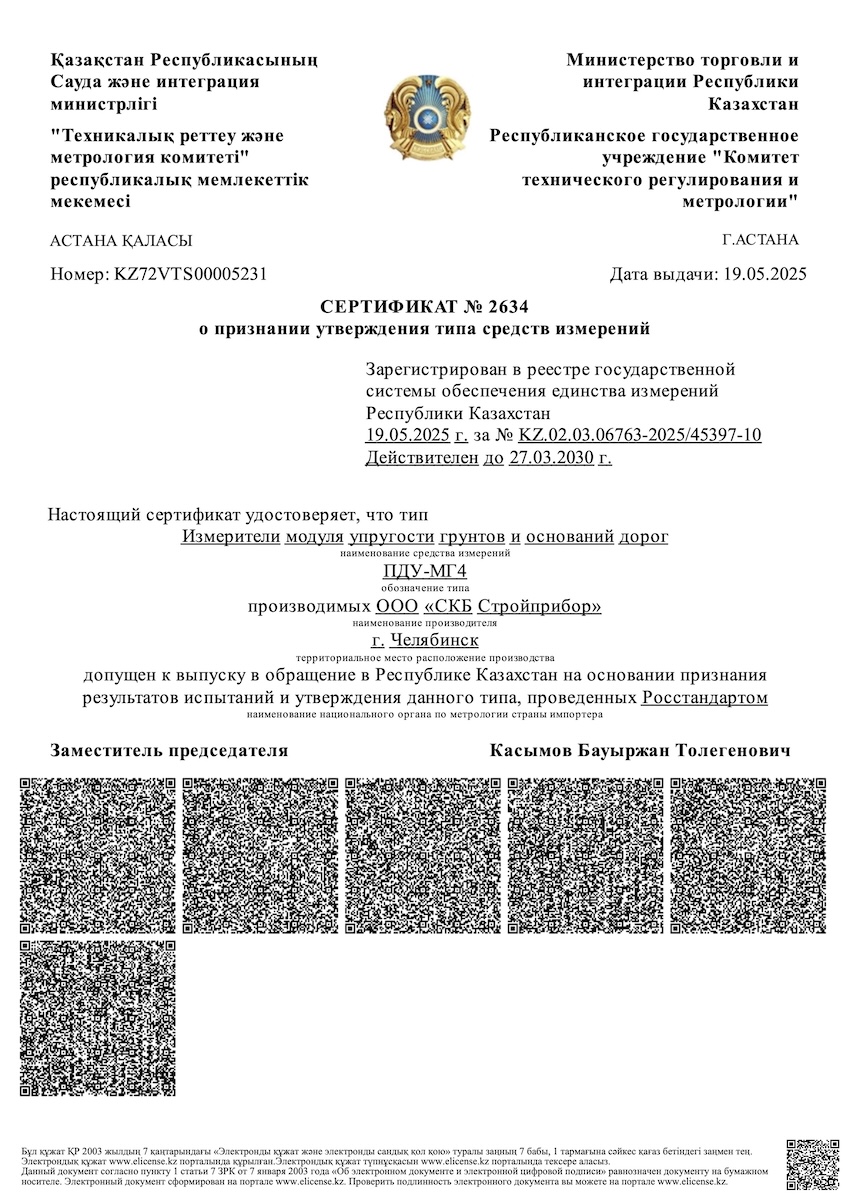

Сертификат о признании утверждения средств измерений. Республика Казахстан.
Сертификат об утверждении типа средств измерений. Республика Беларусь.

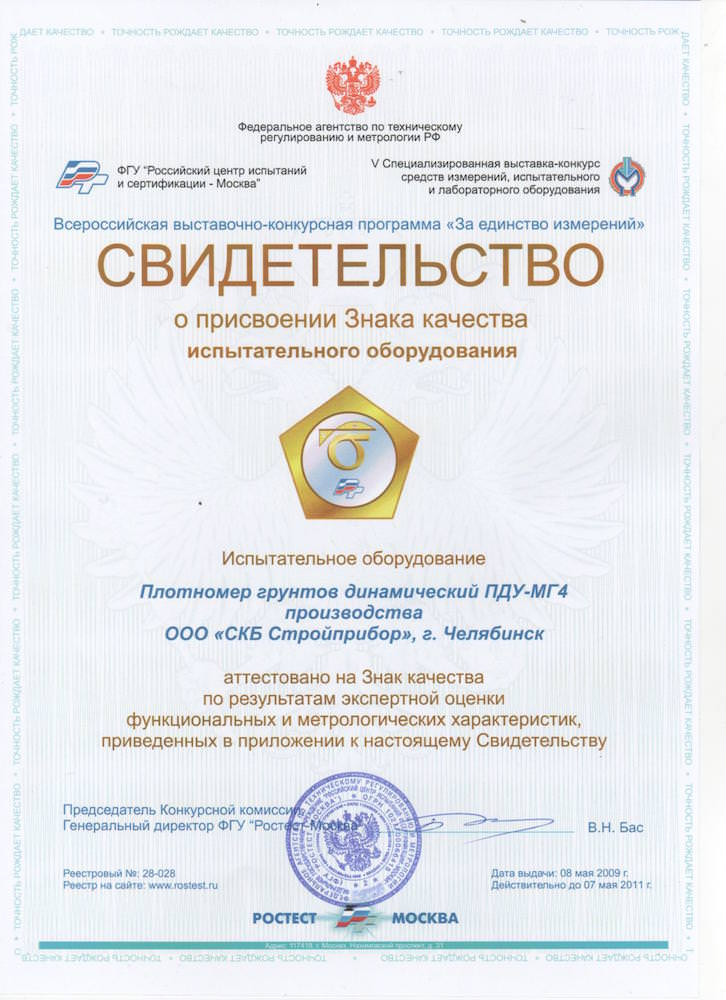

Свидетельство о присвоении Знака качества испытательного оборудования

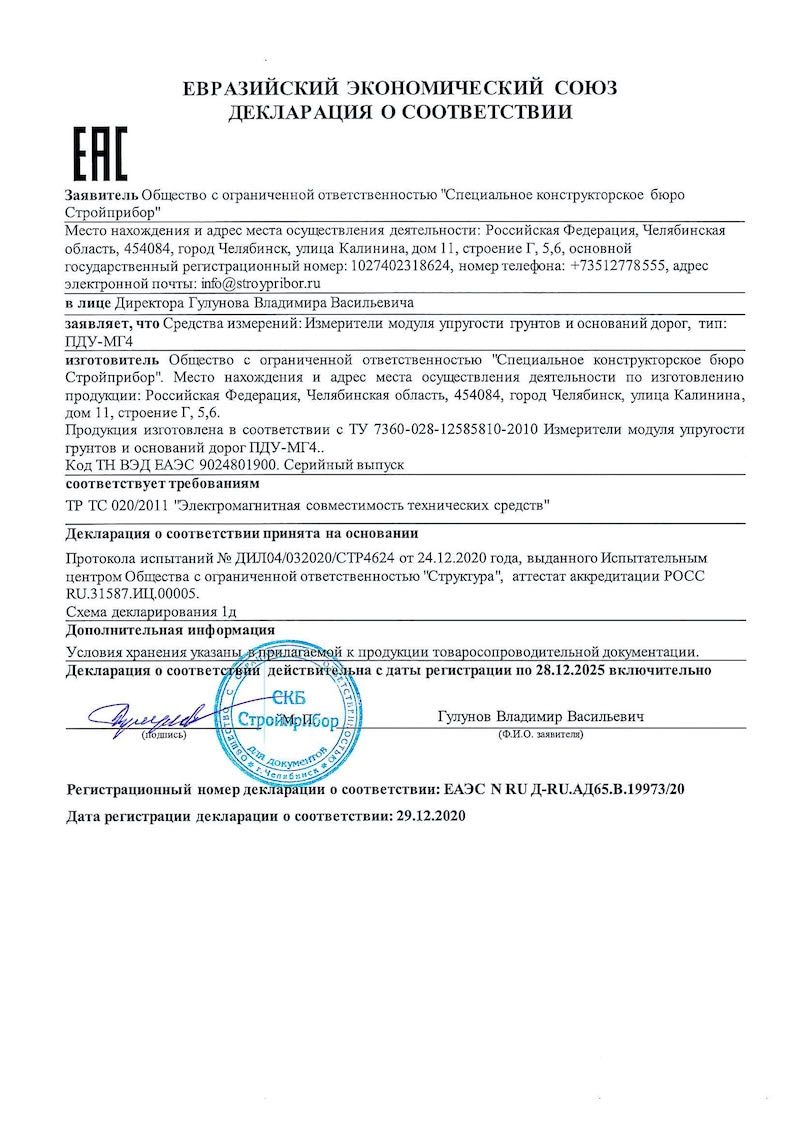

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для дорожно-строительных и грунтовых лабораторий

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


03.12.2018

Спрашивает Алексей:

Добрый день. Скажите пожалуйста, есть ли какие ограничения по температуре окр.воздуха/грунта для испытаний по определению модуля упругости? Я имею ввиду не режим эксплуатации до -10, а сами испытания, влияет ли как то температура грунта на итог?

Отвечает Олег:

При отрицательных температурах, когда происходит смерзание грунта, несущая способность земляного полотно существенно увеличивается. Например, у влажных глин при температуре минус 5 С модуль упругости возрастает в 10 раз. Модуль упругости мерзлых грунтов контролируют в зоне вечной мерзлоты, например при прокладке дорог с использованием теплоизоляционных материалов.

Модуль упругости оснований из сыпучих и неувлажненных грунтов (крупный песок, щебень, гравий) слабо зависит от температуры.

Более подробную информацию можно получить по ссылке.



http://www.stroypribor.com/netcat_files/385/235/metodicheskiye_rekomendatsii_izmeritel_modulya_uprugosti_pdu.pdf


26.05.2018

Спрашивает Каипов Айдар Наилевич:

Олег добрый день. Пролистав все сообщения, я не нашел вопроса про крупнообломочные грунты. Проектная организация ссылается на МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО СООРУЖЕНИЮ НАСЫПЕЙ ЗЕМЛЯНОГО ПОЛОТНА АВТОМОБИЛЬНЫХ ДОРОГ ИЗ КРУПНООБЛОМОЧНЫХ ГРУНТОВ п. 36 При уплотнении крупнообломочных грунтов тяжелыми вибрационными катками массой 10 - 15 т в теле насыпи допускаются включения по 500 - 600 мм. Эти грунты образовались после буровзрывных работ, то есть грунт не сортирован. В то же время он задает коэффициент уплотнения для данных грунтов 0.95. Возможно ли данным прибором проверить уплотнение? в Методических указаниях описан прибор, где штамп 40-50 см и масса груза 35-45 кг.

Отвечает Олег:

Прибор ПДУ-МГ4 «УДАР» измеряет модуль упругости грунта. Диапазон измерения модуля упругости от 5 до 370 МПа. Коэффициент уплотнения грунтов определяется опосредованно по установленным для данных грунтов зависимостям. Для песков, глин и суглинков эти зависимости устанавливаются на основе параллельных измерений прибором ПДУ-МГ4 «УДАР» и прибором стандартного уплотнения.

Определение коэффициента уплотнения щебеночного основания затруднено, так как нет достоверного способа определения его максимальной плотности. Реальную плотность щебеночного основания определяется методом замещения с помощью баллонного плотномера. Максимальную плотность определяют по максимальной допустимой пористости для данной фракции щебня. Соответствующие исследования по установлению зависимости между модулем упругости и коэффициентом уплотнения щебня различных фракций и дробимости были проведены в СоюзДорНИИ на основе которых построены номограммы.

Для крупнообломочного грунта с включениями до 300 … 600 мм определение коэффициента уплотнения прямыми измерениями выполнить практически невозможно, поэтому для таких грунтов проектная организация должна предоставить нормативное значение модуля упругости. Если модуль упругости крупнообломочного грунта превышает значение 370 МПа, то измерения следует проводить соответствующими приборами с расширенным верхним диапазоном.


17.08.2017

Спрашивает Анатолий:

День добрый! подскажите подойдет ли данный прибор для определения упругости основания из асфальтогранулобетона (после ресайклера).?

Отвечает Олег:

Модуль упругости основания при методе холдного ресайклинга получится больше 370МПа, поэтому использовать прибор ПДУ - МГ4"Удар" с диапазоном измерения от 5 до 370МПа в данном случае невозможно.


27.06.2017

Спрашивает Андрей Юрьевич:

Скажите,как для ПДУ-МГ4.01 "Удар" определить количество участков испытаний по площади? Ну например для котлованов. Принято почему то одно измерение на 100м2, хотя в нормативке такой цифры нет.

Отвечает Олег:

В соответствии с ОДН 218.1.052-2002 "Оценка прочности нежестких дорожных одеж" точки для измерения модуля упругости выбирают для участков грунта имеющих различные характеристики описанные в п. 2.3.4. На участке проводится несколько измерений (не менее 5). Расстояния между точками от 1,2 м до 1,4 м. Участок считается однородным, если отклонение значения модуля упругости не превышает 5%.

Нормативами для выбора и расположения контрольных точек в котлованах с использованием измерения модуля упругости динамическим методом ООО "СКБ Стройприбор" не располагает. Существует ГОСТ 20276  "Грунты. Методы полевого определения характеристик прочности и деформируемости"




31.05.2017

Спрашивает Олег:

Здравствуйте!
Какой прибор для определения послойного уплотнения монтируемого дорожного покрытия Вы бы могли посоветовать приобрести В СКБ? Луночный метод (заполнение песком или водой) довольно емкий по трудозатратам и времени и, главное, неэффективный в части достоверности результатов.
Нужен бюджетный вариант из линейки производимых СКБ плотномеров.
Спасибо!

Отвечает Олег:

Измерения плотности щебеночных оснований дорог проводят приборами основанными на методе замещения. Данный тип приборов (плотномеры баллонные) СКБ Стройприбор не изготавливает. Если требуется определять модуль упругости дорожного основания, то предприятием выпускается измеритель модуля упругости ПДУ-МГ4. Для определения плотности асфальтобетона выпускается прибор ПА-МГ4.


21.04.2017

Спрашивает Александр:

Вечер добрый,
материал песок, прибор ПДУ-МГ4, требуемый коэффициент уплотнения 0,95. Вопрос, какой модуль упругости? и где найти эти значения.
Нам прислали протоколы, в которых при модуле упругости 36МПа, получился коэффициент уплотнения 0,98. прибор Zorn ZFG 3.0. Возможно ли такое? Основание- песок.

Отвечает Олег:

Зависимость между модулем упругости и коэффициентом уплотнения песка в зависимости от классификации песка представлена в номограммах. Так, например, для песка однородного (выделен по СНиП "Автомобильные дороги") модуль упругости составит 55 МПа при коэффициенте уплотнения 0,95, для песка мелкого 75 МПа, для песка среднего 90 МПа, крупного при таком же коэффициенте уплотнения 100 МПа.

Модуль упругости пропорционален приложенной силе и обратно пропорционален перемещению. В приборе ZFG 3.0, в отличии от ПДУ-МГ4 датчик силы отсутствует поэтому при расчете модуля упругости сила в ZFG 3.0 считается величиной постоянной, что не соответствует действительности. В руководстве по эксплуатации прибора  ZFG 3.0 указано,  что отношение действительного модуля упругости к измеренному прибором модуля упругости лежит в диапазоне от 1 до 4, для хорошо уплотненных грунтов около 2,3. Модуль упругости, измеренный прибором ПДУ-МГ4, соответствует статическому модулю упругости, максимальное расхождение до 15% наблюдается на "текучих" грунтах.

О модуле упругости грунтов:

http://www.stroypribor.com/about/publications/modul-uprugosti-gruntov.html


20.04.2017

Спрашивает Горлова Анастасия Андреевна:

Добрый день. Нормируется ли минимальная толщина слоя песчаного основания подлежащего испытаниям? И как быть если песок по ГОСТ 25100-2011 гравелистый?

Отвечает Олег:

Прибор ПДУ-МГ4 измеряет модуль упругости всего многослойного основания. Глубина вовлеченного в измерения слоя зависит от модуля упругости. Так для песков глубина вовлеченного слоя примерно равна 1,2 метра, для щебня около 0,6 метра. Естественно, если толщина слоя песка будет меньше, то в измерение будут вовлечены и нижележащие слои, например глина. При проектировании толщина каждого слоя рассчитывается исходя из результирующего модуля упругости, поэтому желательно при проведении измерений руководствоваться расчетными значениями модуля упругости, предоставленными проектной организацией.


24.01.2017

Спрашивает Дмитрий:

Здравствуйте!
Скажите пожалуйста, почему в РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ нет НОМОГРАММЫ для определения коэффициента уплотнения разных типов песков. И где их взять?
Спасибо!

Отвечает Сергей:

Здравствуйте, номограммы для определения коэффициента уплотнения разных типов песков можно скачать по ссылке.


07.11.2016

Спрашивает Горлова Анастасия Андреевна:

Возможно ли проведение испытаний по определению модуля упругости с последующим переводом в коэфф. уплотнения на щебне фракции 5-20 (различных марок по дробимости). В руководстве к прибору нет номограммы для испытания данной фракции щебня (5-20). Как быть?

Отвечает Олег:

Есть номограммфы отдельно для щебня фракии 5 - 10 мм и для фракции 10 - 20 мм для фракции 5 ... 20 мм номограмм нет.


08.09.2016

Спрашивает Инесса:

Подскажите, пожалуйста. Основание по методу холодного ресайклинга (смесь щебня, отсева, а/б гранулята, цемента и воды). Заказчик требует определение коэффициента уплотнения. Если применять Ваш прибор, какой должен быть коэффициент упругости и в каком нормативном документе это указано?

Отвечает Олег:

Модуль упругости основания при методе холодного ресайклинга получится больше 370 МПа, поэтому использовать прибор ПДУ-МГ4 "УДАР" с диапазоном измерения от 5 до 370 МПа в данном случае невозможно.
http://media.wirtgen-group.com/media/02_wirtgen/infomaterial_1/kaltrecycler/kaltrecycling_technologie/kaltrecycling_handbuch/___RU.pdf


19.07.2016

Спрашивает Александр:

Здравствуйте,
Требование проекта: коэффициент уплотнения не менее 0,95. Какой модуль упругости должен быть? прибор ПДУ-МГ4. Материал : щебень фракция 5-20, дробимость 1200-1400.

Отвечает Олег:

120МПа.


18.06.2016

Спрашивает Алексей:

Здравствуйте.Подскажите пожалуйста,заказчик вместо коэффициента уплотнения требует плотность не менее 2.4тн./м3. шлак фракция 40-70. какой модуль упругости должен показывать прибор ПДУ-МГ4? И возможно ли этим прибором определить такую плотность?

Отвечает Олег:

Прибор ПДУ-МГ4 измеряет модуль упругости основания. Для определение плотности основания используют метод замещения. На основе этого метода выпускаются соответствующие приборы, например ПБД-КМ.


14.04.2016

Спрашивает Роман:

Можно ли прибором ПДУ-МГ4.01 "Удар" испытывать грунты основания из щебня или гравия фракции 40-70?????

Отвечает Олег:

Диапазон измерений модуля упругости у ПДУ-МГ4.01 от 5 до 300 МПа, входит в диапазон модуля упругости для данной фракции щебня. Но из-за малого диаметра плиты нагружения у данного прибора будет большой разброс измеренных значений. Для устранения этого недостатка можно проводить несколько измерений (например 5) на одном участке, затем значения усреднить. Лучше для крупных фракций щебня использовать прибор ПДУ-МГ4.


28.10.2015

Спрашивает Алексей:

Проектом задано обратная засыпка котлована песчанно-гравийной смесью с тщательным уплотнением (пусть оно будет 0,95). Минимальный результат показывает 80 Мн/м2.
Вопрос: Как узнать в этом случае проходит ли данное уплотнение при показании в 80Мн/м2.

Отвечает Олег:

В соответствии с номограммами для песков в зависимости от типа (мелкий, средний, крупный по классификации в соответствии с ГОСТ 25100 и однородный в соответствии со СНиП "Автомобильные дороги") при коэффициенте уплотнения 0,95 модуль упругости будет составлять соответственно 75 МПа; 90 МПа; 100 МПа; 55 МПа, при условии что толщина этого слоя будет не менее 1,2 м. Если используется песчано-гравийная смесь, то модуль упругости будет зависеть от процентного соотношения входящих в эту смесь компонентов и толщины этого слоя. Для каждого конкретного случая нормативное значение модуля упругости песчано-гравийной смеси.определяется только вашей проектной организацией.


08.07.2015

Спрашивает Павлова О.В.:

Сообщите, пожалуйста, выпускаете ли Вы прибор неразрушающего контроля по определению модуля деформации грунтов (грунтовые подушки из песчано-гравийных смесей, щебня, песка)

Отвечает Олег:

Прибор ПДУ-МГ4 измеряет модуль упругости грунтов и оснований дорог. Можно измерять модуль упругости оснований из грунта, песчаных, песчано-гравийных смесей, щебня и т.д. Модуль деформации включает в себя как упругую так и пластическую деформацию. ПДУ-МГ4 измеряет как деформацию грунта так и силу с которой действует штамп на грунт. Если после удара грунт не возвращается в исходное состояние то результаты расчета будут являться модулем деформации, в противном случае модулем упругости.


22.05.2015

Спрашивает Юрий:

Здравствуйте, у меня такой вопрос, как влияет неоднородность грунта на показания прибора, т.е. если есть грунт связный (суглинок, глина) с включениями фракций более 200 мм (это естественный грунт под основание зем.полотна) либо скальный грунт так же не однородный фр. от 0 до 500мм? И второй вопрос при испытании ПГС к чему привязывать показания прибора и какой брать коэффициент Пуассона (смесь С4 фр.0-80мм), спасибо!

Отвечает Олег:

Все зависит от соотношения глины и включенных в нее фракций. Для чистой глины при оптимальной влажности и коэффициенте уплотнения равному единице модуль упругости составляет от 70 до 105 МПа. Для крупнообломочных фракций размером до 200 мм, в зависимости от марки дробимости, модуль упругости при уплотнении до допустимой пористости будет в пределах от 380 до 450 МПа. Естественно модуль упругости смеси будет иметь промежуточные значения.
При измерении модуля упругости дорожного полотна в соответствии с ОДМ 218.3.023-2012 коэффициент Пуассона устанавливается равным 0,3, не зависимо от типа грунта. Для ПГС (С4) модуль упругости в соответствии с ОДН 218.046-01 должен быть 230 - 270 МПа.


19.05.2015

Спрашивает Евгений:

Доброго времени суток.
Такая ситуация: на уплотнённой ПГС показание 138-145 МН/м2. Затем было произведено 5 проходов 16-ти тонным виброкатком, показания снизились до 80-90 МН/м2. Влажность 3,6%. Можете ли вы подсказать в чём причина такой разницы. Кстати, на практически не уплотнённом основании из этой же ПГС, показания колебятся от 170МН/м2 до 190МН/м2, в зависимости от того какой выставлент коэффициэнт, будь то "пески-супеси" или "крупннообломочный грунт". Заранее спасибо.

Отвечает Олег:

1 Похожая ситуация возникает при уплотнении основания на заболоченной местности когда при уплотнении вода начинает проникать в более верхние слои земляного полотна. При измерении модуля упругости толщина вовлекаемого слоя составляет от 1,2 до 1,5 м. При изменении влажности и снижении модуля упругости нижних слоев дорожной одежды уменьшается и общий показатель модуля упругости.
2 Проводите измерения в соответствии с руководством по эксплуатации. Обеспечьте полное прилегание плиты динамического нагружения к грунту, перед измерением проведите три предварительных удара., не допускайте горизонтального скольжения плиты. При ударе штанга механизма нагружения должна быть расположена перпендикулярно плоскости основания.
3 При измерении модуля упругости дорожного полотна в соответствии с ОДМ 218.3.023-2012 коэффициент Пуассона устанавливается равным 0,3.
4 Обратите внимание на форму графиков силы и перемещения, значения силы удара и значения перемещения.
Для более детального анализа необходимо иметь исходные данные. Если проблема не разрешается, то числовые значения силы и перемещения, фото графиков отправьте по электронной почте.


11.04.2015

Спрашивает Анатолий:

Добрый день, по расчетной формуле Еупр=F*(1-v)/4L, [МН/м2]
подставив числа из примера (F=6,916кН, L=0,045мм, v=0,3) в формулу получил значение 139,9 МН/м2, в примере результат равен 261 МН/м2

Так вот разъясните пожалуйста, что в моем расчете не верно? Или в нем все верно, только этой формулой я получил модуль деформации, а не модуль упругости. Как тогда рассчитать модуль упругости?

Отвечает Олег:

К сожалению, при написании руководства по эксплуатации при снятии изображения экрана у ПДУ-МГ4, были введены числовые значения не соответствующие действительности. Вы первые кто обратил на это внимание. В следующей редакции РЭ ошибка будет исправлена. При реальной работе прибора все считается правильно в соответствии с приведенной формулой, например в видеоролике:
https://youtu.be/A3BhpoekIW8
Модуль деформации отличается от модуля упругости тем что в расчетах используется полная деформация грунта (пластическая и упругая). На хорошо уплотненных грунтах с оптимальной влажностью и на щебеночных основаниях во всем диапазоне силового воздействия преобладает упругая деформация. На слабых и переувлажненных грунтах доля пластической деформации от полной деформации грунта будет существенна, На таких грунтах прибор будет выводить числовое значение модуля деформации. Для определения модуля упругости слабых грунтов следует, уменьшая высоту падения груза получить максимальное значение E.


19.02.2015

Спрашивает Михаил:

Здравствуйте, ответьте пожалуйста мне на такой вопрос. В номограмме для определения коэф. уплотнения грунтов стоит значение влажности 0,9 ..... 0,6. Что это за значение, фактическая влажность, степень увлажнения. Как это значение определить

Отвечает Олег:

Для характеристики физического состояния грунта знание одной абсолютной влажности недостаточно, необходимо еще знать степень заполнения пор водой. Для этого определяют относительную влажность грунта по формуле: W=w0/w100;
где w0 - абсолютная влажность грунта, w100 - абсолютная влажность грунта при полном насыщении грунта водой.
В формуле Батракова для связи модуля упругости и коэффициента уплотнения (на основе которой и построены номограммы) используется значение относительной влажности.
Величина W может изменятся от 0 (при w0=0) до 1 (w0=w100).


09.11.2014

Спрашивает Михаил:

Проектная организация задает коэффициент уплотнения. Неужели в таком случае нельзя пользоваться вашим прибором?
Каково должно быть значение модуля упругости для верхнего слоя, если в приведенном "пироге" были определены коэфициенты уплотнения для нижележащих слоев (пусть Купл = 0,95 для всех слоев)?

Отвечает Олег:

Проектные организации обязаны в своих расчетах использовать модуль упругости дорожной одежды, чтобы определить толщину каждого слоя . Если, допустим, на основание из глинистого грунта уложить щебень толщиной 50 миллиметров, то модуль упругости такого основания будет практически равен модулю упругости грунта примерно от 80 до 90 МПа. Понятно что такое основание будет непригодно для дорог с интенсивным движением даже если коэффициент уплотнения щебня будет близок к единице.
Из-за отсутствия приборов контроля модуля упругости проектная организация выдает толщину каждого слоя и коэффициенты уплотнения. Значение модуля упругости определяется в соответствии с ОДН 218.1.052-2002 и зависит от категории дороги. При измерении модуля упругости следует учитывать, что ПДУ-МГ4 выдает значение модуля упругости такое же как и при статических испытаниях, расхождение значений не превышает 15%.
