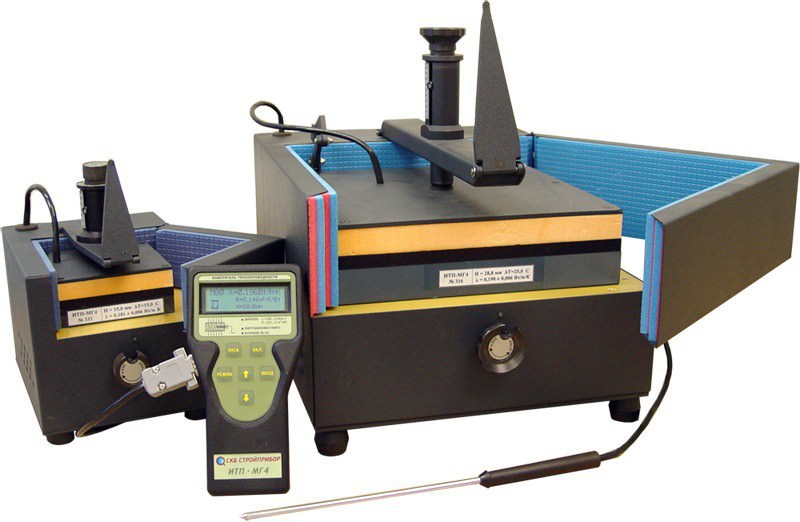

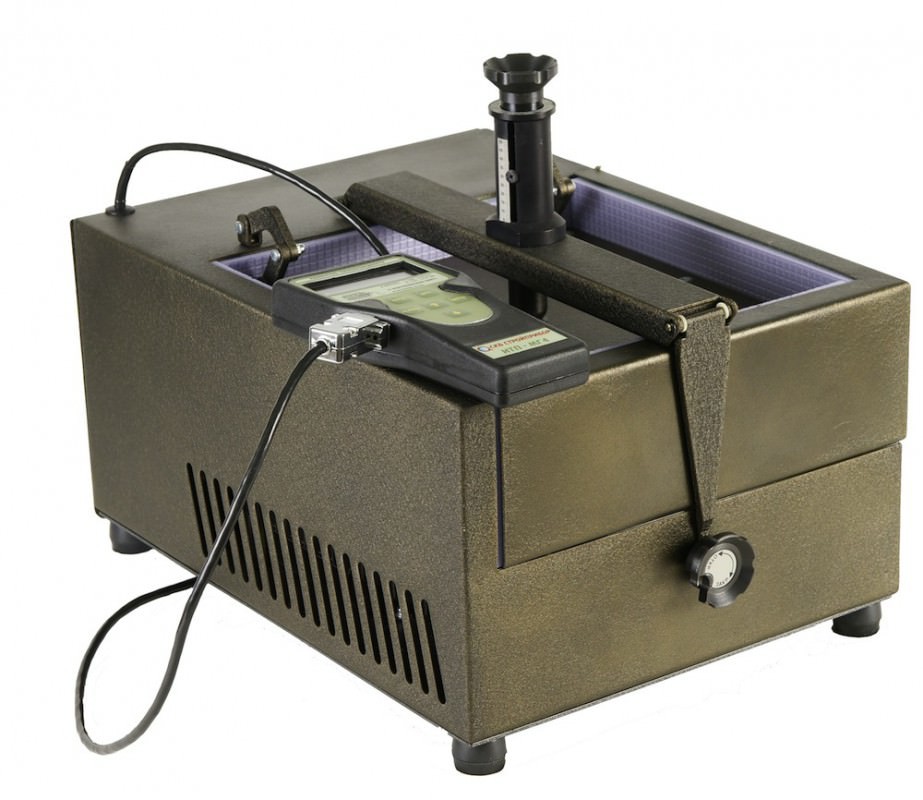

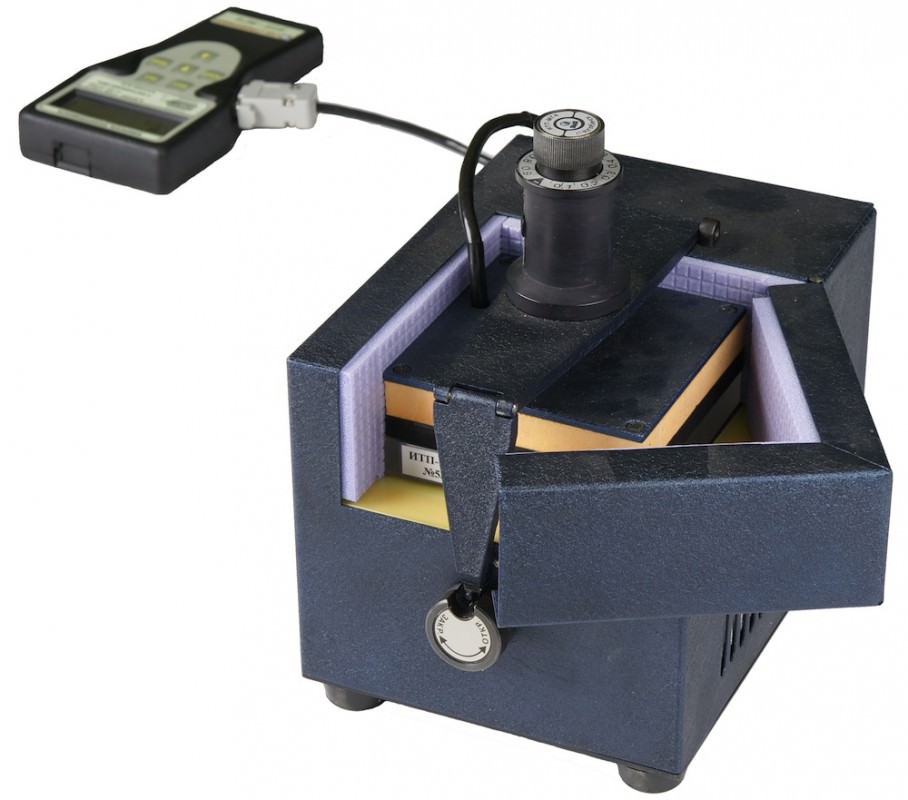

Измерители теплопроводности ИТП-МГ4 «100», ИТП-МГ4 «250», ИТП-МГ4 «300»



Измерители теплопроводности ИТП-МГ4 «100», ИТП-МГ4 «250», ИТП-МГ4 «300»


Утвержден тип средства измерения
Внесен в Госреестр РФ под № 30484-11 (продлен до 2026 года)
Внесен в Госреестры Казахстана, Беларуси

Приборы ИТП-МГ4 «100» («100» Зонд), ИТП-МГ4 «250» («250» Зонд) и ИТП-МГ4 «300» («300» Зонд) предназначены для определения теплопроводности и термического сопротивления строительных материалов, а также материалов, предназначенных для тепловой изоляции промышленного оборудования и трубопроводов при стационарном режиме по ГОСТ 7076 и методом теплового зонда по ГОСТ 30256.

Приборы позволяют определять теплопроводность и термическое сопротивление материалов при средней температуре образца от +15° до +42,5°С, обеспечивая автоматическое регулирование температур холодильника и нагревателя и их термостатирование в процессе испытаний.

Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения.

Приборы могут комплектоваться тепловым зондом для оперативного контроля теплопроводности материалов в процессе их производства и применения, а также при обследовании зданий и сооружений, имеют связь с ПК.

Популярное оборудование СКБ Стройприбор: испытательные машины, весы лабораторные электронные.




Технические характеристики измерителей теплопроводности




Наименование характеристик ИТП-МГ4 «100» ИТП-МГ4 «100» Зонд ИТП-МГ4 «250» ИТП-МГ4 «250» Зонд ИТП-МГ4 «300»
Цена, рублей (НДС не облагается) 380 000 415 000 560 000 595 000 815 000
Диапазон измерений теплопроводности, Вт/м•К 0,02...1,5
Диапазон определения термического сопротивления, м2•К/Вт 0,01...1,5
Диапазон определения теплопроводности методом теплового зонда, Вт/м•К 0,03...1,0
Предел основной относительной погрешности определения коэффициента
теплопроводности и термического сопротивления при стационарном режиме, %
±5
Предел основной относительной погрешности определения коэффициента
теплопроводности методом теплового зонда, %
±7
Размеры испытываемого образца, мм 100х100х3...25 250х250х5...50 300х300х5...60
Объем памяти результатов измерений:
– стационарный режим 200
– методом теплового зонда 100
Время одного измерения, мин, не более:
– при стационарном режиме 120
– методом теплового зонда 10
Габаритные размеры, мм:
– электронного блока 175х90х30  175х90х30 175х90х30
– нагревательной установки 155х200х210 300х380х300 350х430х370
Габаритные размеры в упаковке, мм: 500х380х400
Масса прибора, кг, не более 4 23 26
Масса прибора в упаковке, кг, не более 30,9


Комплект поставки измерителей теплопроводности



Электронный блок, стационарная тепловая установка, контрольный образец из оргстекла, кабель связи с ПК, программное обеспечение, руководство по эксплуатации.
По спецзаказу: зонд тепловой, короб для испытания насыпных материалов, паста теплопроводная КПТ-8, сетевой адаптер, контрольный образец.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.




Дополнительно для измерителей теплопроводности ИТП-МГ4 «100», ИТП-МГ4 «250», ИТП-МГ4 «300»




Короб для насыпных материалов ИТП-МГ4 «100» - 2 400 руб.

Короб ИТП-МГ4 «100» предназначен для испытания насыпных материалов.

Короб для насыпных материалов ИТП-МГ4 «250» - 5 800 руб.

Короб ИТП-МГ4 «250» предназначен для испытания насыпных материалов.




Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) ИТП-МГ4 «100», ИТП-МГ4 «250», ИТП-МГ4 «300»

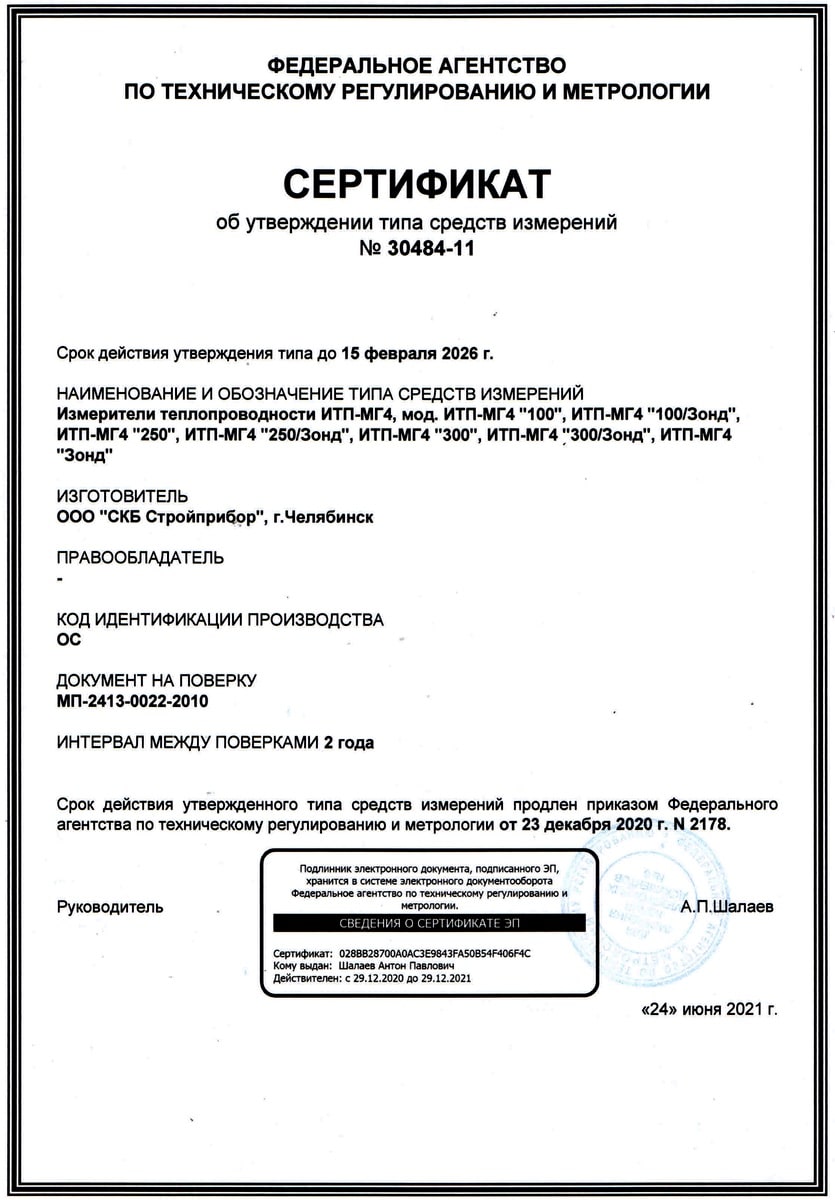

Свидетельство об утверждении типа средств измерений. Российская Федерация.

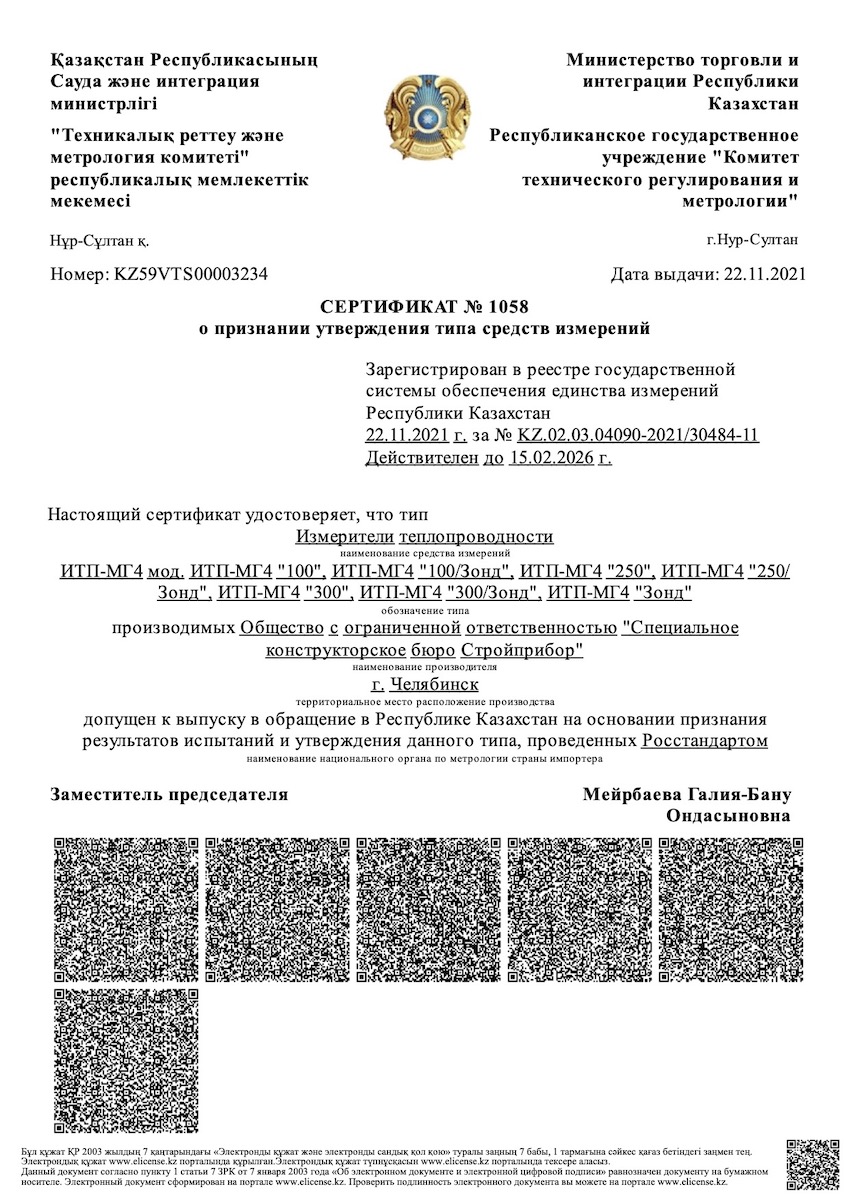

Сертификат о признании утверждения средств измерений. Республика Казахстан.

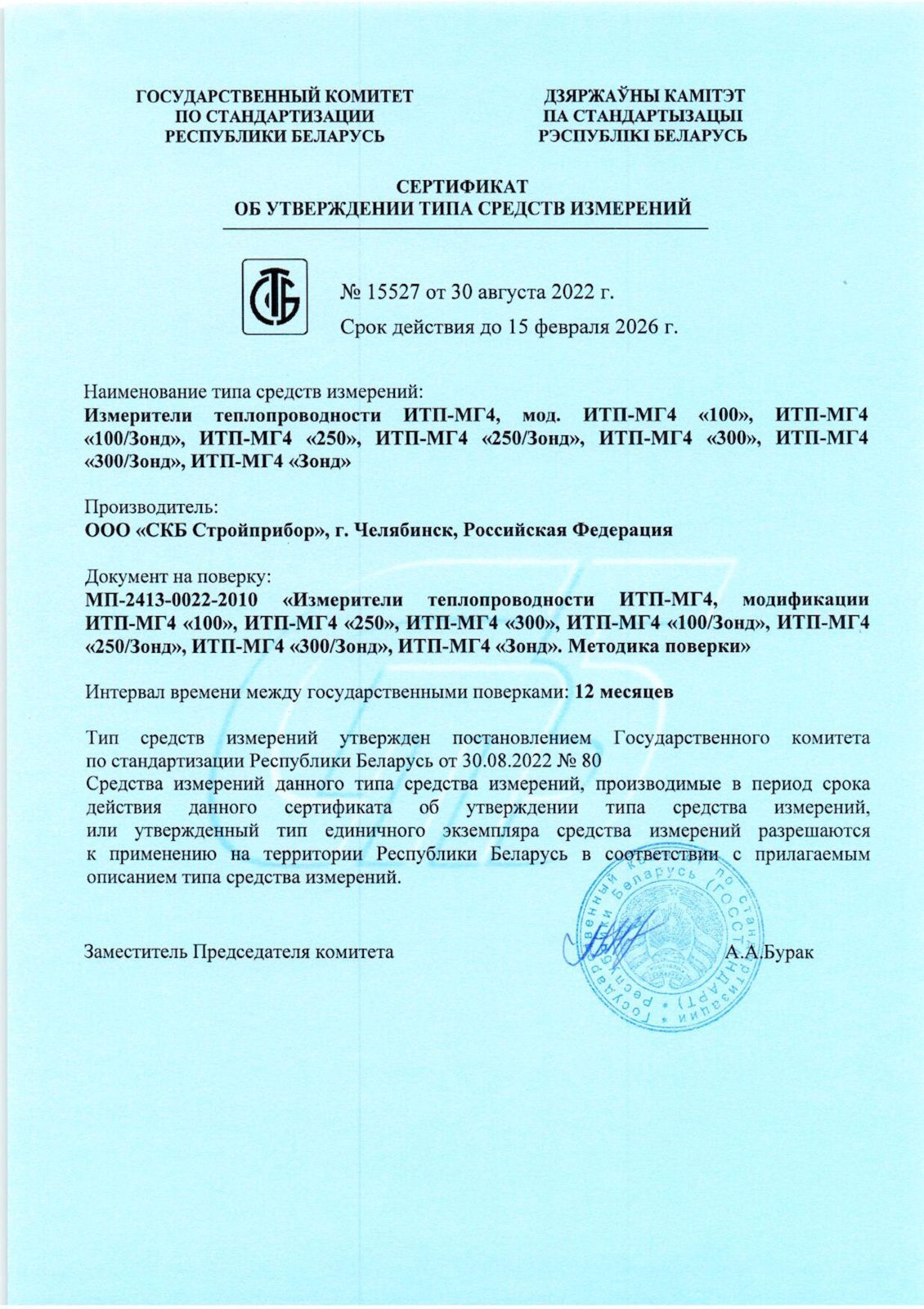

Сертификат об утверждении типа средств измерений. Республика Беларусь.

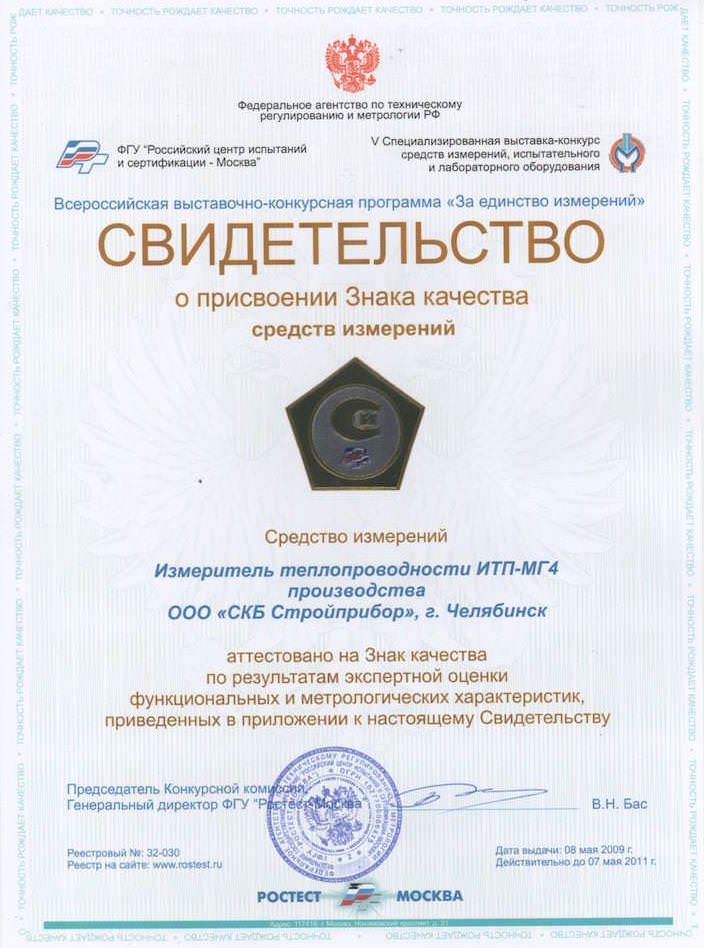

Свидетельство о присвоении Знака качества средств измерений

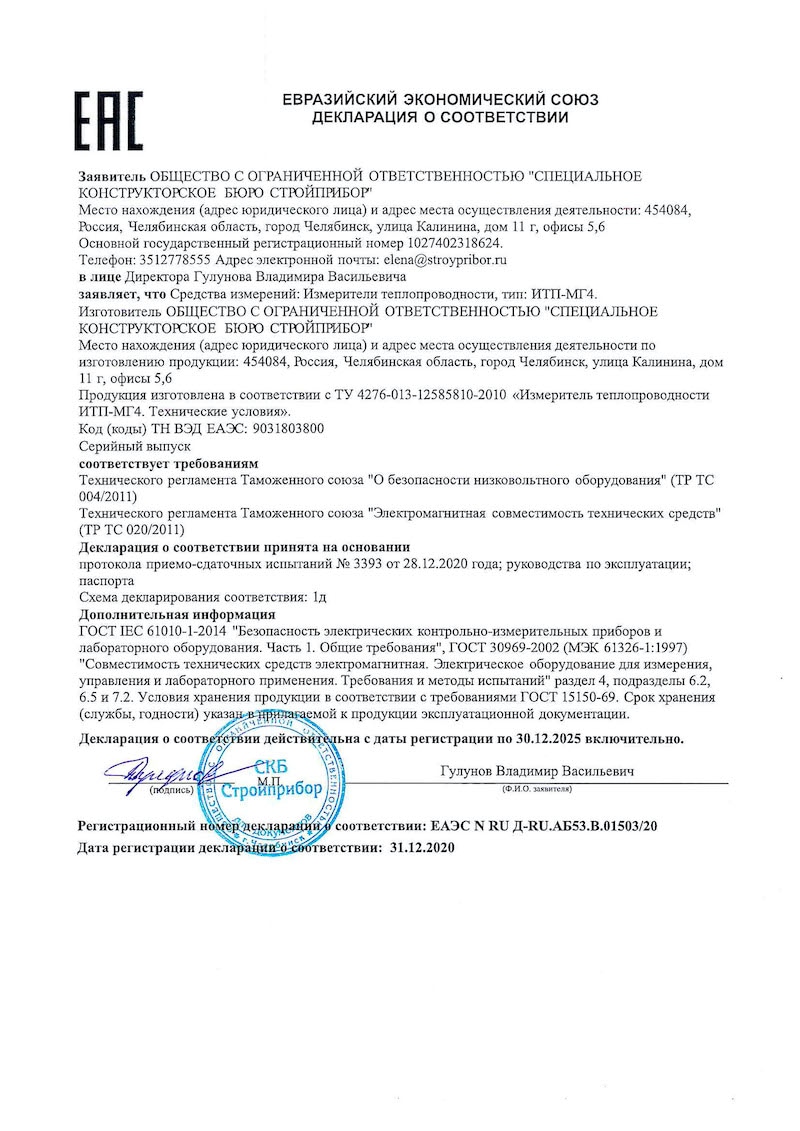

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для контроля качества утеплителей

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


03.11.2015

Спрашивает Андрей:

Здравствуйте! Для ИТП-МГ4 «250» как происходит поверка прибора? Или его нужно периодически аттестовывать? Кто в Новосибирске сможет сделать поверку(аттестацию)? В ЦСМ, насколько нам известно не могут поверить образцы диаметром 250 мм.

Отвечает Олег:

Поверка производится мерами теплопроводности (размер 250х250 мм. в плане) из пеноплекса, оргстекла ЛК-5, поверенными во ФГУП "ВНИИМ им. Менделеева" (г.Санкт-Петербу́рг).
При наличии мер поверку могут выполнить ФГУП "СНИИМ" и ФБУ "Новосибирский ЦСМ", либо "СКБ Стройприбор", являющийся поставщиком этого прибора.


13.05.2015

Спрашивает Павел:

Добрый день! Уточните пожалуйста - Для определения теплопроводности на ИТП МГ4 250 при t=10град Цельсия можно прибор поместить в климатическую камеру, задать там примерно нулевую t и все ОК? или вам надо дорабатывать прибор? И можно ли отдать наш прибор в доработку?

Отвечает Олег:

У стандартного ИТП-МГ4 нижняя граница задания средней температуры в образце (tср)=15°С, и для ее изменения до 10...0°С необходима доработка нового или эксплуатируемого прибора в условиях лаборатории "Стройприбора", а если испытания необходимо проводить при пониженной температуре окр. среды (tокр)(осень - весна или в климатической камере).
При tср=10°С - tокр должна быть примерно 5...15°С, при tср=0°С - (-5...+5)°С и т.д.


05.05.2015

Спрашивает Павел:

Здравствуйте! С 01.07.2015г. выходит новый Гост 15588-2014 Там требования к теплопроводности утеплителя при +10 град Цельсия, а ваш ИТП МГ4 от +15. А так же требования Газпрома и Роснефти для ППУ теплопроводность при 0 град Цельсия. Есть у вас что-нибудь подходящее? или подскажите....
Заранее спасибо

Отвечает Олег:

Диапазон регулирования температур приборов ИТП-МГ4 «100» и «250» для холодильника 10…25°C, для нагревателя 25…60°С.
Для испытания материалов при средней температуре в образце 10°С, возможна доработка прибора с расширением диапазона температур, а испытания проводить при пониженной температуре окружающей среды toк (или в климатической камере).
При этом температура холодильника (tхол), при испытании материалов с λ<0,05 Вт/м*К, может задаваться на 10…15°С ниже tок, а t нагр. – на 5…20°С выше tок.
Например: при испытании образца Пеноплекса h=40…50мм. λ =0,03, при температуре в образце 10°С и tок=17°С возможно задать tхол= 0°С, tнагр=20°С, Δt=20°C.
Испытания при средней температуре в образце 0°С потребует соответственно уменьшения tок=0…5°C.
Несколько приборов с подобными хар-ми нами уже изготавливались, но прибор с такими характеристиками будет выпущен с сертификатом о калибровке.
Одновременно просим уточнить , о каких требованиях Газпрома и Роснефти для испытания теплопроводности ППУ при 0°С Вы сообщаете в письме.


28.10.2014

Спрашивает Павел:

Здравствуйте, подскажите, пожалуйста, какая должна быть толщина образца ориентировочной теплопроводности 0,033 Вт/м К при испытании на приборе ИТП-МГ4 "100" при температуре холодильника 20 С, нагревателя - 60 С?
Заранее благодарен.

Отвечает Олег:

Толщина образца 20...25 мм.


03.08.2014

Спрашивает Михаил:

Здравствуйте.
ИТП-МГ4 «300» соответствует требованиям ГОСТ 12667 или ГОСТ 12939. Если нет то какой прибор Вы можете посоветовать.
Спасибо.

Отвечает Олег:

Прибор ИТП-МГ4 обеспечивает испытания материалов с теплопроводностью 0,02...1,5Вт/м.кв*К, в том числе с термическим сопротивлением меньше 0,5 м.кв*К/Вт с погрешностью не более +-5%.
Приборов, выполненных в соответствии с ГОСТ 31925-2011 нам встречать не приходилось, спросите у разработчика Гост(некоммерческое партнерство "Росизол").


27.02.2014

Спрашивает Евгений:

Доброго времени суток! Подскажите пожалуйста где можно, ближе к нам, произвести ремонт и поверку Вашего прибора ИТП-МГ4 "100"? В ходе его тарировки по эталонному образцу выявлено отклонение показаний свыше допустимой погрешности (скорее всего появились отклонения датчиков температуры на поверхностях). Данный прибор (№347 приобретенный в 2005 году) находится в г.Омске.

Отвечает Олег:

Обратитесь в ФБУ Омский ЦСМ или в наш сервисный центр 351-790-16-13


22.10.2009

Спрашивает Алексей:

Скажите пожайлуста! Кто выпускает данные приборы?

Отвечает Олег:

Это наши приборы, ООО "СКБ Стройприбор".
