Измеритель плотности тепловых потоков и температуры 100-канальный ИТП-МГ4.03/Х(II) «Поток» (от 1 до 10 модулей)



Измеритель плотности тепловых потоков и температуры 100-канальный ИТП-МГ4.03/Х(II) «Поток» (от 1 до 10 модулей)


Утвержден тип средства измерения
Внесен в Госреестр РФ под № 42424-15 (продлен до 2029 года)
Внесен в Госреестры Казахстана, Беларуси

ИТП-МГ4.03/Х(II) «Поток» (где Х - общее количество измерительных каналов) предназначен для измерения и регистрации плотности тепловых потоков, проходящих через однослойные и многослойные ограждающие конструкции зданий и сооружений по ГОСТ 25380 в процессе испытаний в климатических камерах.

Приборы позволяют измерять температуру воздуха внутри и снаружи помещения, а также измерять плотность тепловых потоков.

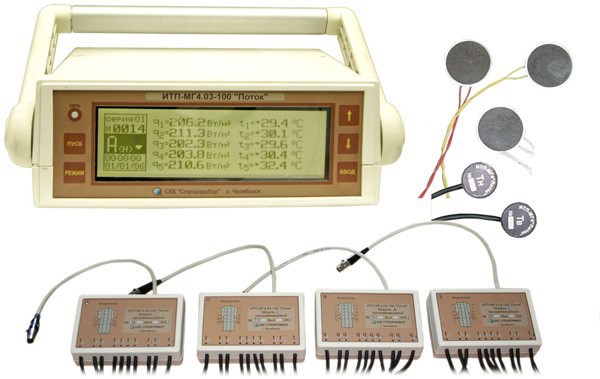

Прибор состоит из программируемых десятиканальных неавтономных модулей и электронного блока, предназначенного для программирования и сбора информации, накопленной модулями. В комплект прибора может входить до десяти модулей различного назначения.

Прибор обеспечивает выполнение измерений одновременно по всем измерительным каналам подключенных модулей в ОПЕРАТИВНОМ режиме, а также в режиме НАБЛЮДЕНИЯ с автоматической регистрацией тепловых потоков, температуры воздуха через интервалы времени, установленные пользователем. Прибор оснащен функцией передачи данных на ПК и часами реального времени. Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения. Предусмотрена возможность графического отображения контролируемых параметров во времени, распечатка архивированной информации в виде таблиц.

Питание - сеть ~220В/50Гц, бесперебойное питание - аккумулятор 12В/1,3А-Ч.




Технические характеристики измерителей плотности тепловых потоков




Наименование характеристик ИТП-МГ4.03/Х(II) «ПОТОК»
Цена, рублей (НДС не облагается) прибор с одним модулем 176 000
дополнительный модуль 84 000
Диапазон измерения плотности тепловых потоков, Вт/м2 10…999
Диапазон измерения температуры, С -50…+100
Пределы допускаемой основной относительной погрешности
измерения плотности тепловых потоков, %
±6
Пределы допускаемой основной абсолютной погрешности
измерения температуры (в диапазоне -30...+80°С), °С
±0.2
Объем архивируемой информации, значений 5000 на канал
Общее количество измерительных каналов 10…100
Количество измерительных каналов модуля: Конфигурация по заказу
   - канал теплового потока от 1 до 10
   - канал температуры от 1 до 10
Длительность наблюдений (режим самописца), час 1...400
Интервал измерений (режим самописца), мин 1...180
Габаритные размеры, мм:
   - электронного блока 250x180x85
   - модуля 120x75x35
   - преобразователя теплового потока 10x52, Ø27х2
   - преобразователя температуры (контактный) Ø12х4
Масса прибора с одним модулем, кг, не более 2,2


Комплект поставки измерителей плотности тепловых потоков



Электронный блок, модули с преобразователями теплового потока и температуры упаковочный кейс, паста теплопроводная, кабели связи с ПК, программное обеспечение, руководство по эксплуатации.
Конфигурация поставляемых модулей - по спецзаказу.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другое оборудование: толщиномер лакокрасочных покрытий автомобилей .




Поверка измерителей плотности тепловых потоков



В Республике Беларусь ремонт, техническое обслуживание и подготовку к поверке выполняет ОДО "Белспецоснастка" по адресу:

  • г. Минск, ул.Купревича, д.7, к.247, телефоны: +375 17551-20-30;
  • г. Барановичи, ул.Чернышевского, д.61/1, к.95, телефоны: +375 16364-95-29.

Периодическую поверку осуществляют государственные региональные центры метрологии:

  • Установка теплометрическая РГ-ПТП.01, диапазон задания и измерений поверхностной плотности теплового потока от 10 до 1000 Вт/м2, пределы допускаемой относительной погрешности ± 3 % ;
  • термометр лабораторный электронный типа ЛТ-300 (либо аналогичный) с диапазоном измерений от минус 30 ºС до 100 ºС, погрешность измерения температуры не более ± 0,05 ºС;
  • термостат жидкостный с диапазоном регулирования температуры от минус 30 до 100 ºС.



Дополнительно для измерителей плотности тепловых потоков ИТП-МГ4.03/Х «Поток»




Сетевой адаптер для ИТП-МГ4.03/Х(I) «Поток» - 980 руб.

Сетевой адаптер для измерителей плотности тепловых потоков и температуры ИТП-МГ4.03/Х(I) «Поток» (10-канальный)

Соединительный кабель USB - 550 руб.

Соединительный кабель предназначен для подключения измерителей плотности тепловых потоков и температуры ИТП-МГ4.03/Х(I) «Поток»(10-канальный) и ИТП-МГ4.03/Х(II) «Поток»(100-канальный) к ПК.

Паста теплопроводная КПТ-8 - 320 руб.

Для исключения воздушных зазоров на участке в местах проведения измерений наносится тонкий слой теплопроводной пасты КПТ-8.


Показать все



Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) ИТП-МГ4.03/Х(II) «Поток»

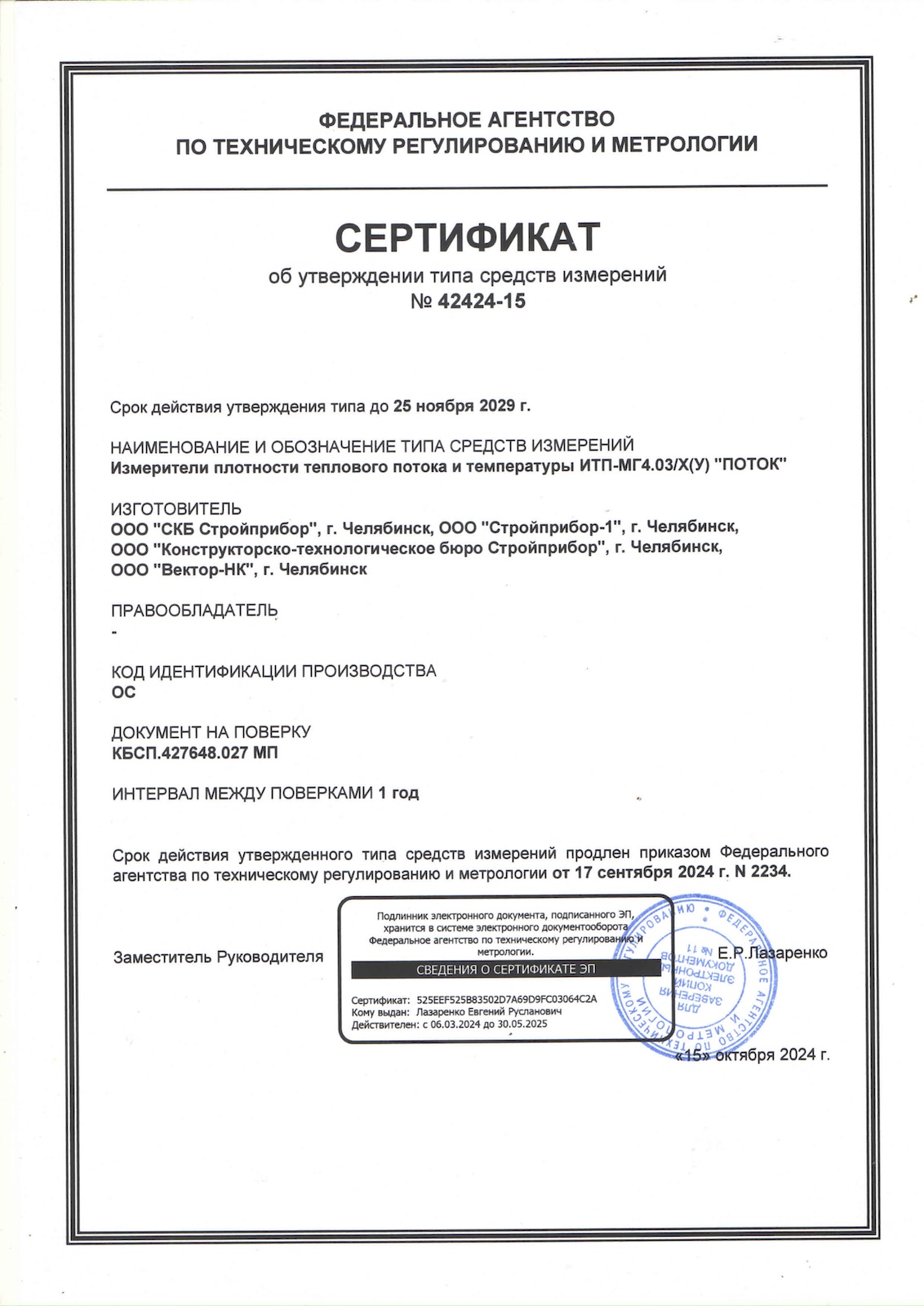

Свидетельство об утверждении типа средств измерений. Российская Федерация.

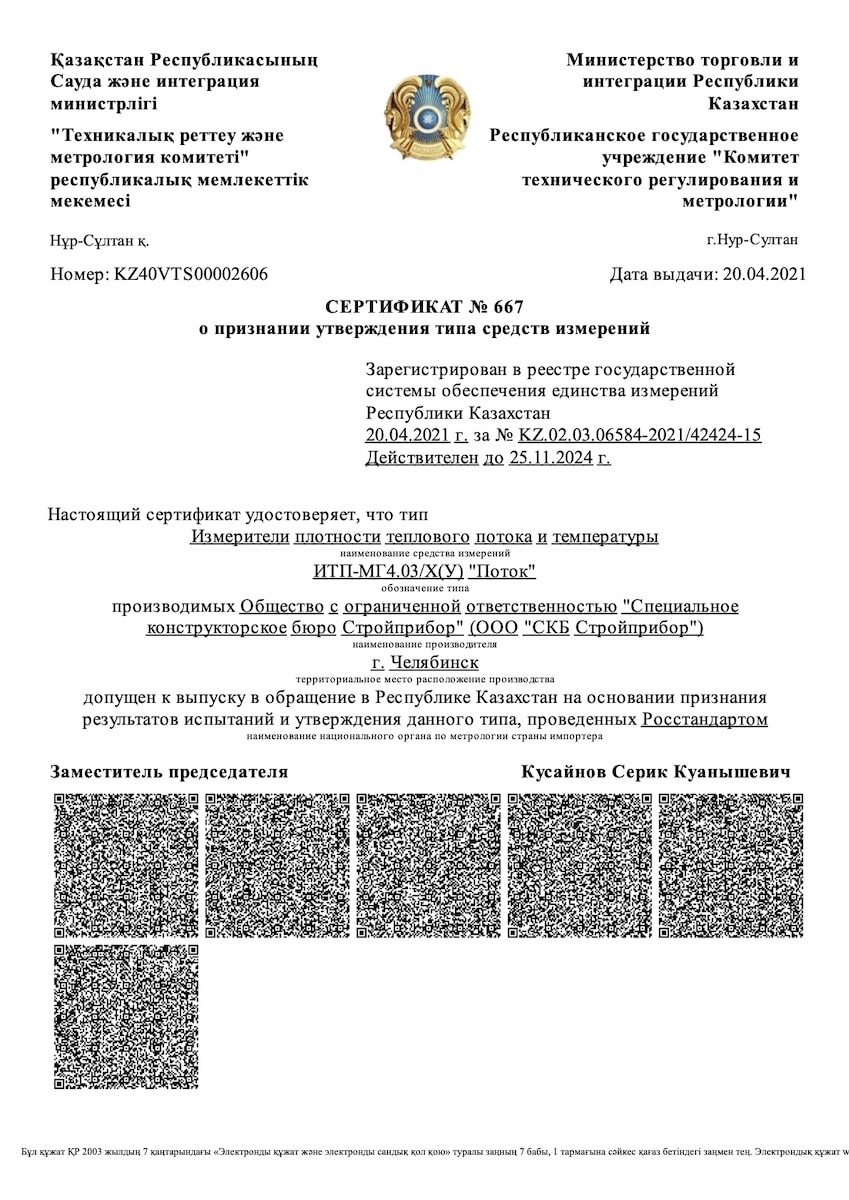

Сертификат о признании утверждения средств измерений. Республика Казахстан.

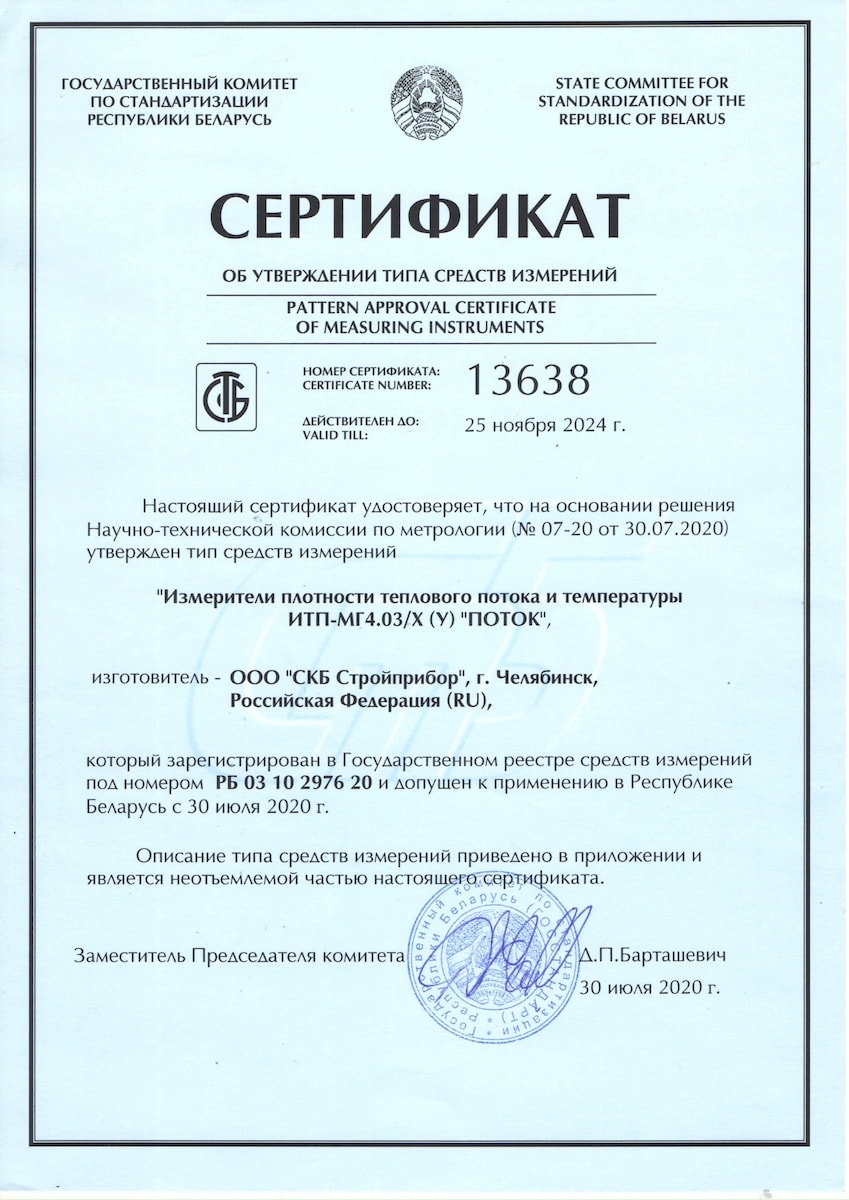

Сертификат об утверждении типа средств измерений. Республика Беларусь.

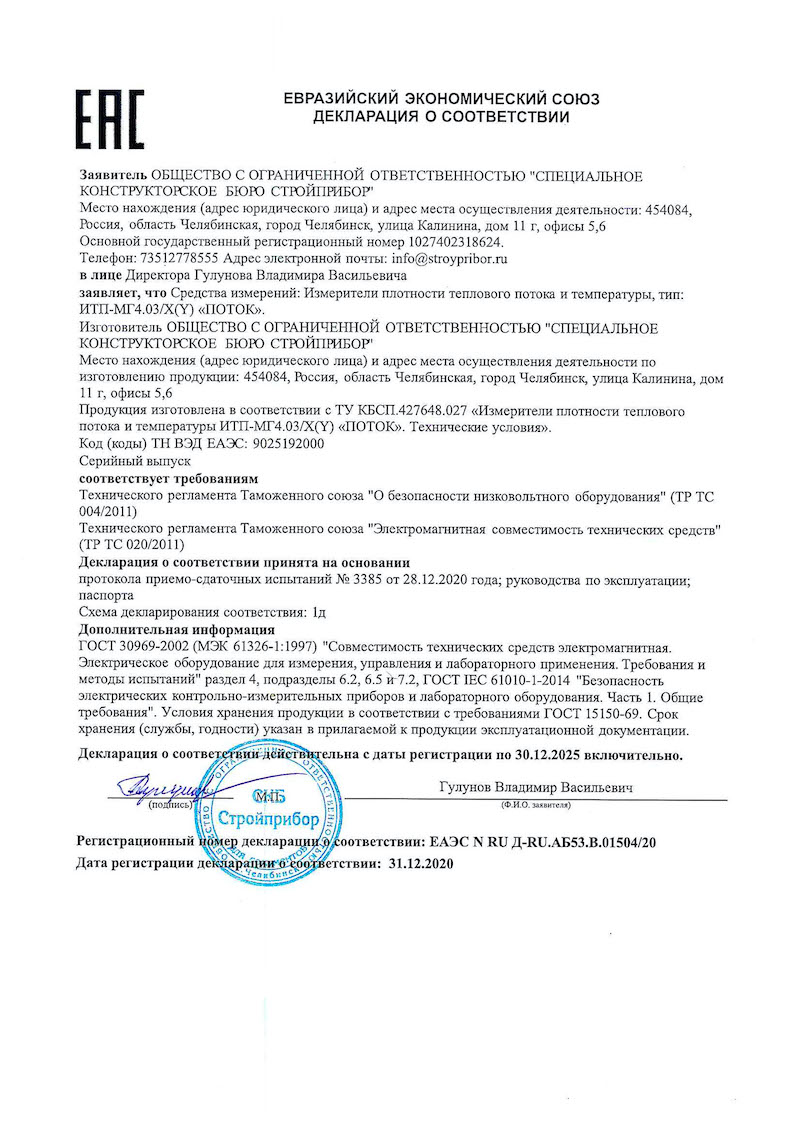

Декларация о соответствии техническим регламентам Таможенного союза

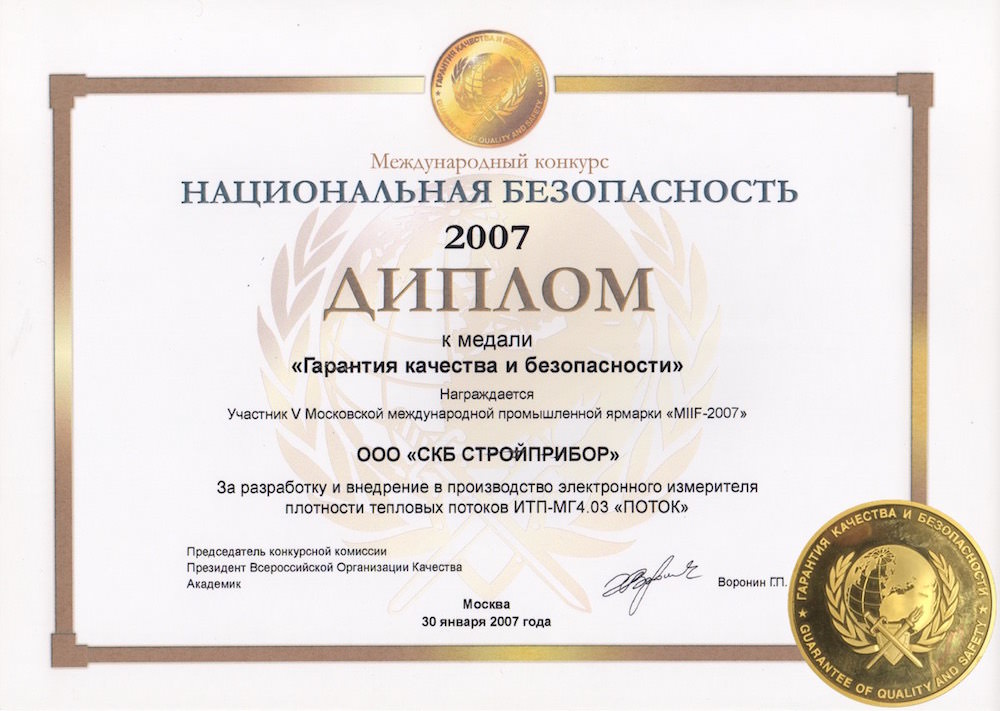

Диплом и медаль "Гарантия качества и безопастности" за разработку и внедрение в производство ИТП-МГ4.03 "ПОТОК"


Все Приборы и оборудование для проведения энергоаудита зданий

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


31.10.2013

Спрашивает Дмитрий:

Идет ли один модуль в базовом комплекте поставки у прибора "Измеритель плотности тепловых потоков и температуры 100-канальный ИТП-МГ4.03/Х(II) «Поток»", т.к. количество измерительных каналов от 10 до 100, то возникает предположение, что один 10-ти канальный модуль входит в комплект стандартной поставки. Спасибо!

Отвечает Олег:

Именно так, на странице прибора представлена цена прибора с одним модулем и стоимость доп. модуля.


23.08.2011

Спрашивает Андрей:

Здравствуйте, еще раз

Наверное меня больше интересует вот этот ИТП-МГ4.03/3(I) «Поток».

Вопрос:
- сколько модулей к ниму прилагается?
- сроу поставки?
- и цена в целом.

С уважением,
андрей

Отвечает Олег:

У данного прибора нет модулей, у него 3 канала теплового потока (характеристики http://www.stroypribor.com/produkt/catalog/teplpotok/teplpotok_11.html). По срокам поставки свяжитесь с нами по телефону 8-351-790-16-13.


16.02.2009

Спрашивает Нуртдинов Руслан Зайкатович:

В технических характеристиках на сайте диапазон измерения плотности тепловых потоков от 10 до 999 Вт/м2, в паспорте же указан диапазон от 2 до 999 Вт/м2. Ориентироваться на какие цифры?

Отвечает Олег:

На самом деле в паспорте указан диапазон ПОКАЗАНИЙ плотности тепловых потоков от 2 до 999 Вт/м2, погрешность, в силу особенностей поверки/калибровки нормируется в диапазоне от 10 до 999 Вт/м2.
