Измеритель напряжений в арматуре ЭИН-МГ4

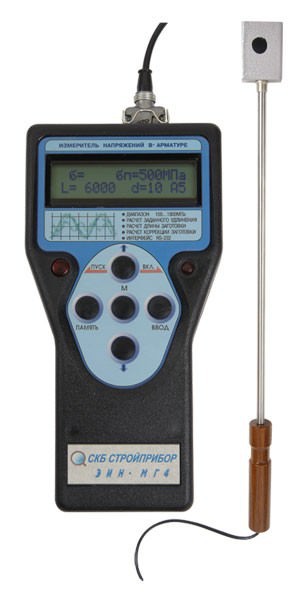

Измеритель напряжений в арматуре ЭИН-МГ4


Утвержден тип средства измерения

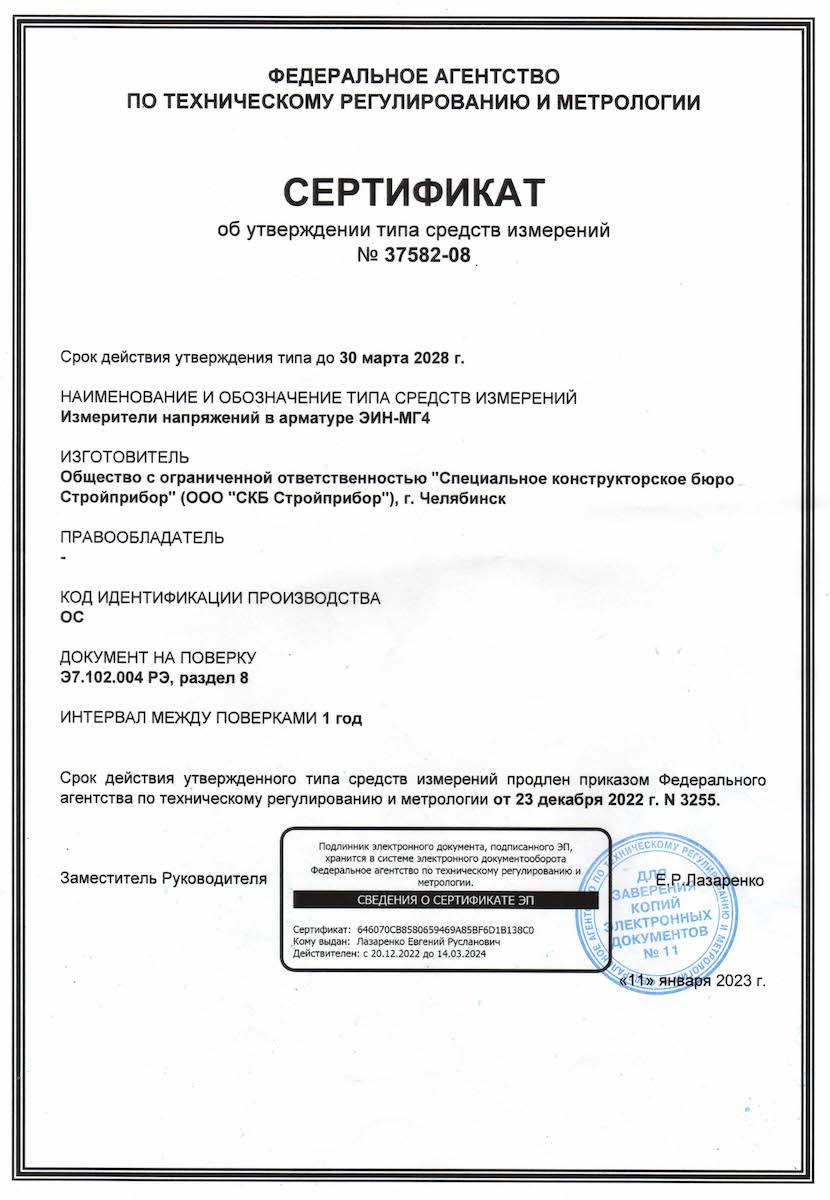

Внесен в Госреестр РФ. Сертификат № 37582-08 (продлен до 2028 года)
Внесен в Госреестры Казахстана, Беларуси

Измеритель напряжений ЭИН-МГ4 предназначен для оперативного производственного контроля предварительных напряжений в стержневой, проволочной и канатной арматуре железобетонных конструкций частотным методом по ГОСТ 22362.

В отличие от аналогов прибор ЭИН-МГ4 имеет функции автоматического выполнения технологических расчетов:

  • заданного удлинения арматуры,
  • длины арматурной заготовки,
  • корректировки расстояния между анкерными головками (временными анкерами).

Для пользователей, производящих несколько типов предварительно напряженных железобетонных конструкций, предусмотрена возможность установки и запоминания пяти комбинаций исходных данных (расстояние между упорами форм, диаметр и класс арматуры, проектное напряжение в арматуре).

Измеритель напряжений снабжен энергонезависимой памятью результатов измерений и эффективным двухкаскадным цифровым фильтром, обеспечивающим подавление электромагнитных помех и помех гармонического состава колебаний арматуры.

В процессе измерений прибор автоматически производит несколько замеров частоты колебаний арматуры сравнивая их между собой, отбирает достоверное значение и преобразует его в механическое напряжение в соответствии с алгоритмом вычислений.

Индикация результата измерения - цифровая, в МПа. Прибор имеет режим тест-контроля.




Технические характеристики измерителя напряжений в арматуре




Наименование характеристик ЭИН-МГ4
Цена, рублей (НДС не облагается) 88 000
Диапазон измеряемых напряжений, МПа 100...1800
Диапазон контролируемых диаметров арматуры, мм 3...32
Диапазон контролируемых длин арматуры, м 3...18
Диапазон измерений частоты синусоидальных колебаний, Гц 6...90
Основная относительная погрешность измерения частоты
синусоидальных колебаний, %
±0,4
Относительная погрешность вычислительного устройства, % ±0,5
Время одного цикла измерения, с 2...5
Питание от батареи типа "Корунд" (6LR61), В 6...9
Габаритные размеры, мм 177х90х30
Масса с датчиком, кг, не более 0,5


Комплект поставки измерителя напряжений в арматуре



Электронный блок, датчик, упаковочный кейс (сумка), блок поверки, руководство по эксплуатации.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: динамометр сжатия, анемометр.

В Республике Беларусь ремонт, техническое обслуживание и подготовку к поверке выполняет ОДО "Белспецоснастка" по адресу:

  • г. Минск, ул.Купревича, д.7, к.247, телефоны: +375 17551-20-30;
  • г. Барановичи, ул.Чернышевского, д.61/1, к.95, телефоны:  +375 16364-95-29.



Дополнительно для измерителей напряжений в арматуре ЭИН-МГ4




Кейс для прибора ЭИН-МГ4 - 4 800 руб.

Кейс для измерителей напряжений в артматуре ЭИН-МГ4




Загрузки

Руководство по эксплуатации (инструкция) ЭИН-МГ4
Свидетельство об утверждении типа средств измерений. Российская Федерация.

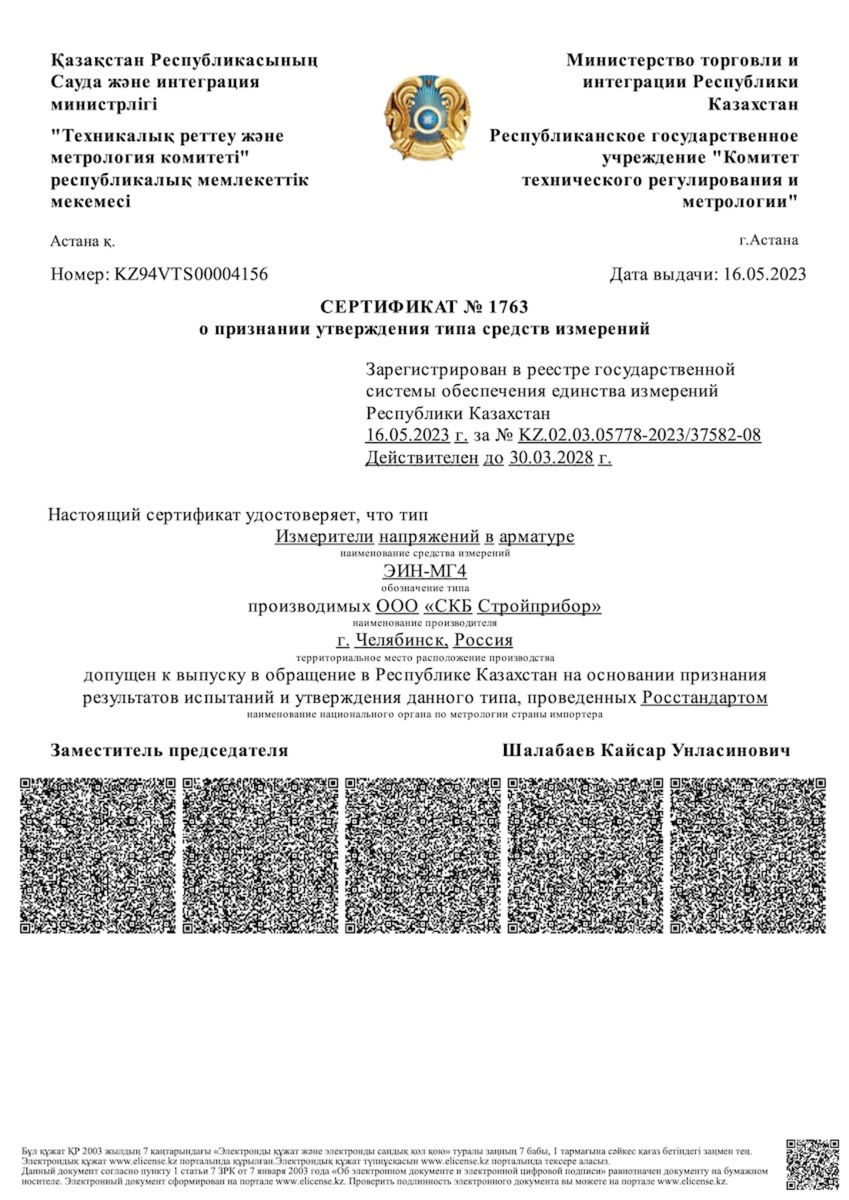

Сертификат о признании утверждения средств измерений. Республика Казахстан.

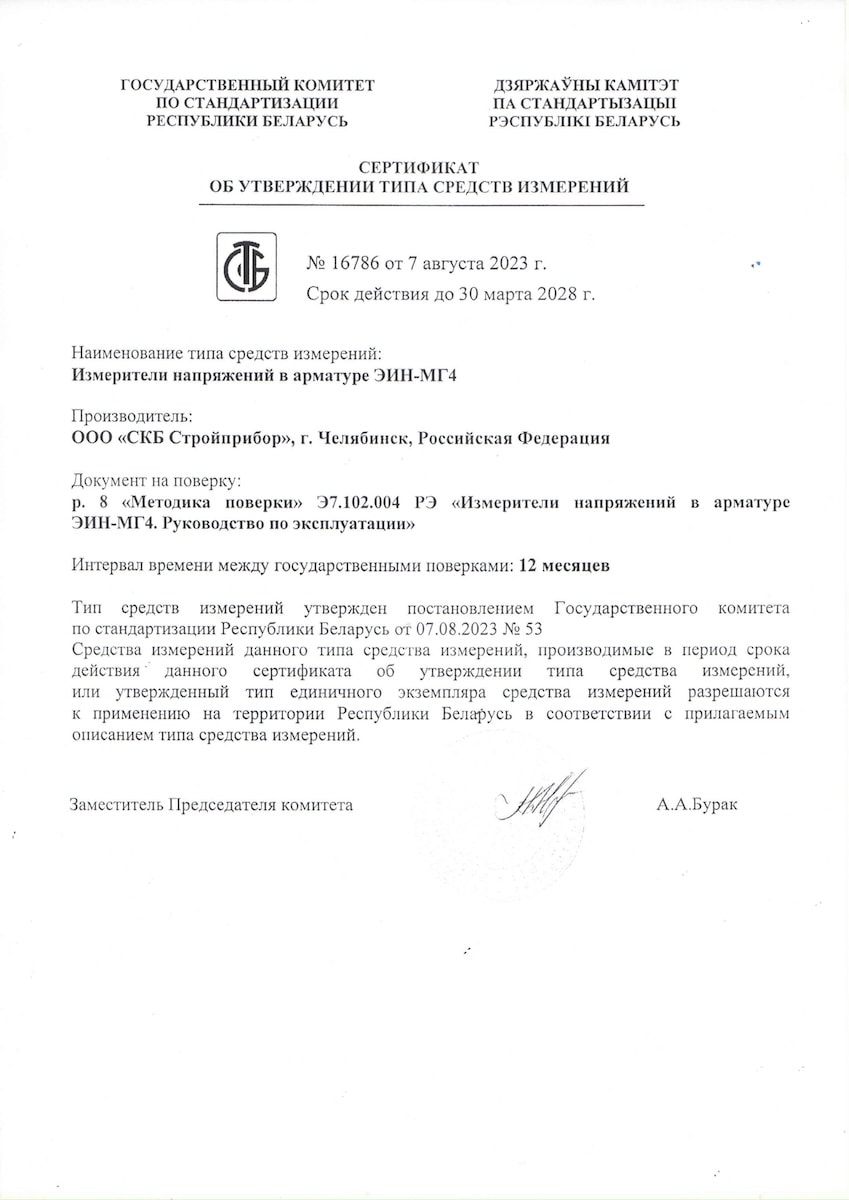

Сертификат об утверждении типа средств измерений. Республика Беларусь.

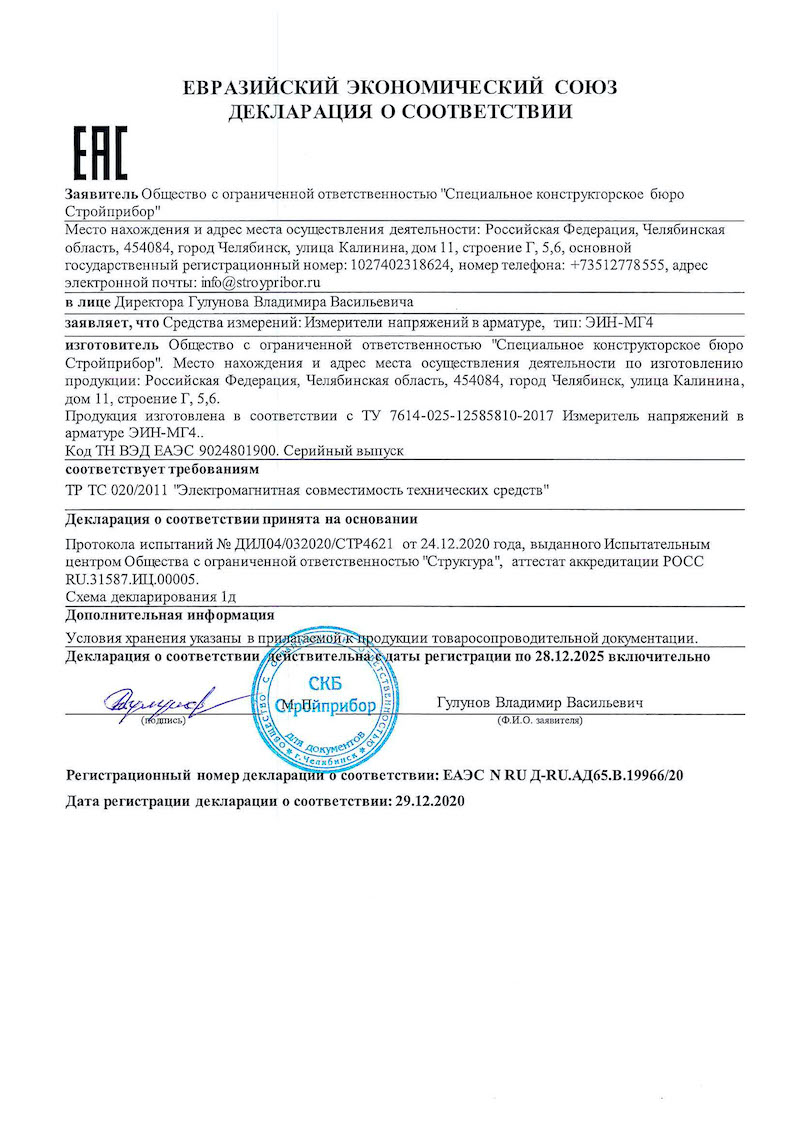

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для контроля арматуры железобетонных конструкций

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


29.03.2017

Спрашивает Татьяна:

Здравствуйте! Подскажите, пожалуйста, возможно ли откалибровать прибор ЭИН-МГ4 для измерения напряжения в арматуре диаметром 9,6 мм с расстоянием между упорами 2,7 м и контролируемым напряжением в стержне 8,75 тс?

Отвечает Олег:

Прибор ЭИН-МГ4 не нуждается в калибровке, это прибор частотного типа. (Руководство по эксплуатации прибора можно скачать у нас на сайте). Измерения возможны, необходимо пробовать. Можно использовать прибор ДО-60М4С.


01.12.2015

Спрашивает Александр:

Доброго дня.Скажите пожалуйста почему пропал из списков госреестра,ваша предыдущая модель ЭИН-МГ2.В связи с этим ЦСМ не ПОВЕРЯЕТ ,а только КАЛИБРУЕТ этот прибор.Хотя предшествующие года ПОВЕРЯЛИ.Заранее спасибо.

Отвечает Олег:

Прибор ЭИН-МГ2 снят с производства в 2004г., в Госреестр средств измерений не вносился.


26.11.2015

Спрашивает Анна:

Какова погрешность прибора ЭИН-МГ-4 при замере напряжения в арматуре?

Отвечает Олег:

Составляет 3%


26.05.2015

Спрашивает Оксана:

Здравствуйте! Скажите, этот прибор подойдет для измерения усилия натяжения арматуры диаметром 14мм и спри способе натяжения электротермическим ?

Отвечает Олег:

Для этих целей прибор и предназначен, ознакомьтесь с руководством по эксплуатации прибора на нашем сайте (в разделе Контроль арматуры ЖБК) или по ссылке http://www.stroypribor.com/netcat_files/319/178/h_2e708ffccb000ace4cc0e9dc20ebc6cb


13.02.2015

Спрашивает Александр:

Здравствуйте! Скажите, пожалуйста, этот прибор подойдет для измерения усилия преднапряжения проволочной арматуры диаметром 5 мм, при его использовании в стендовой технологии (длина натянутой проволоки 60-120 м)?

Отвечает Олег:

Для Ваших целей необходим прибор ДО-40мг4.


20.11.2014

Спрашивает Сергей:

Здравствуйте.
Прибор ЭИН-МГ4 имеет базовые зависимости и полностью готов к определению предварительного напряжения или требуется выводить индивидуальные зависимости?
Возможно ли определение напряжения на 6 разных формах с различными расстояниями между упорами и классами арматуры одновременно?

Отвечает Олег:

Да, измеритель напряжений в арматуре ЭИН-МГ4 имеет базовые зависимости, вам не требуется выводить индивидуальные зависимости. Да, можно определять напряжения на 6 разных формах с различными расстояниями между упорами и классами арматуры.
