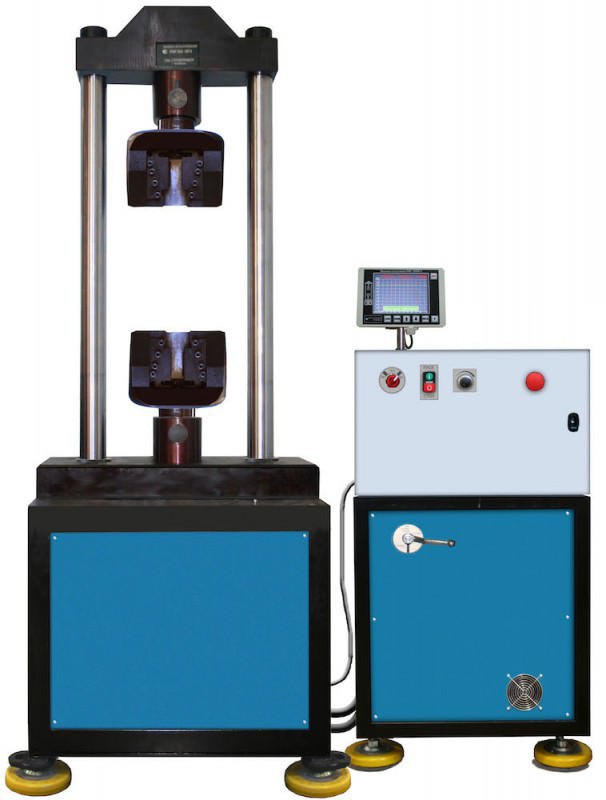

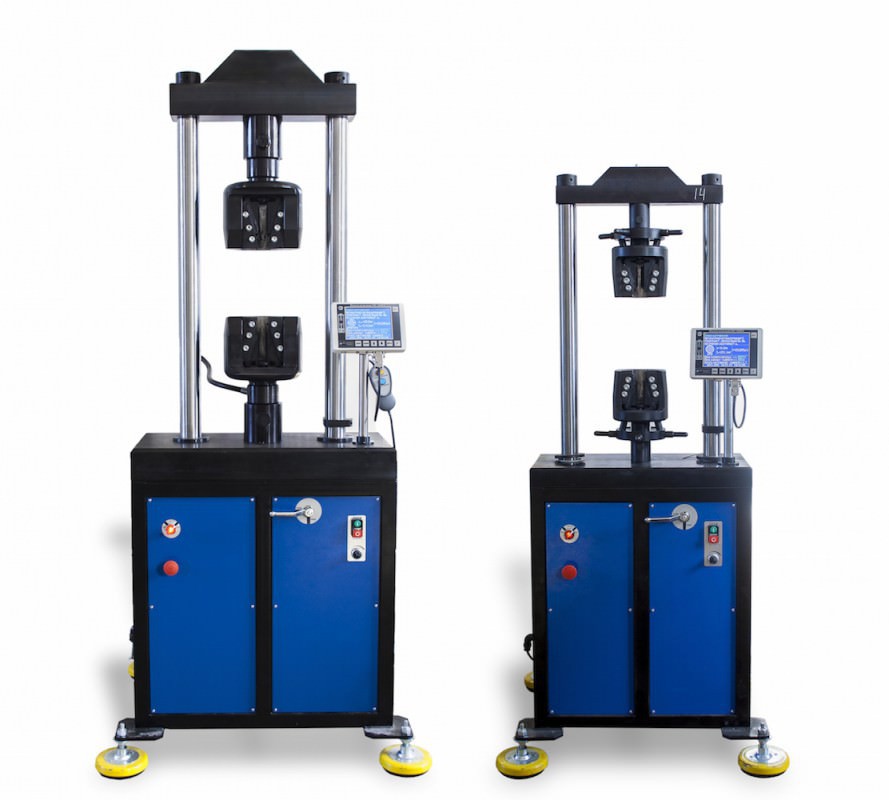

Машины разрывные испытательные РМГ-МГ4



Машины разрывные испытательные РМГ-МГ4


Внесены в Госреестр РФ под №52391-13 (продлен до 2027 года)

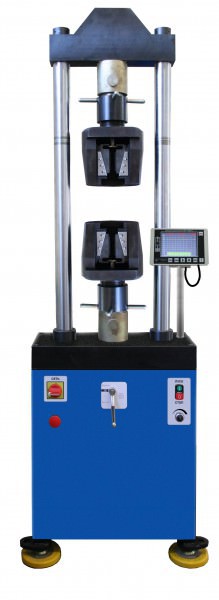

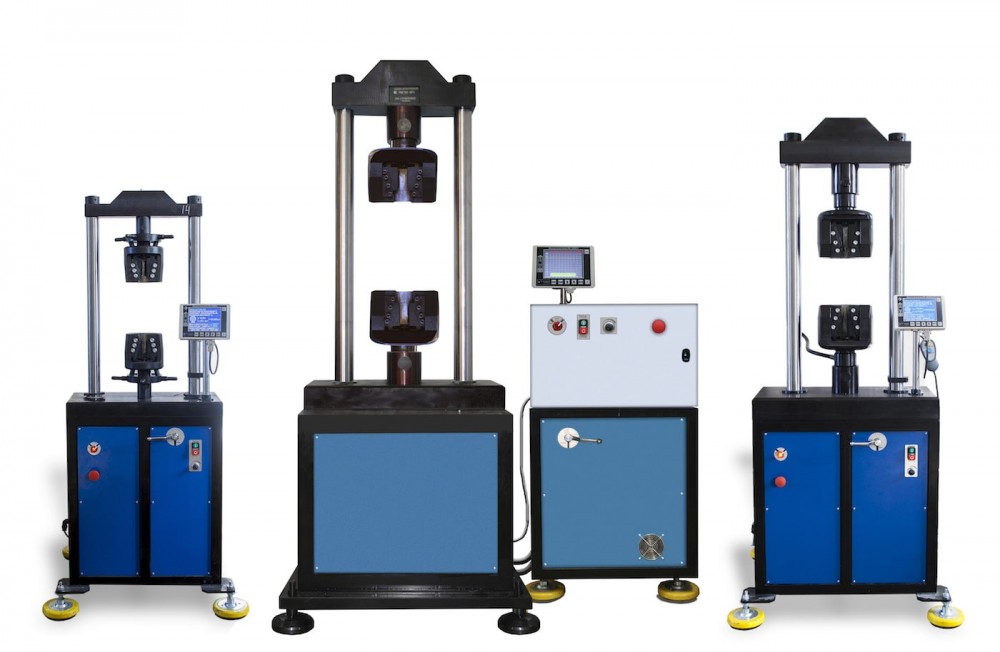

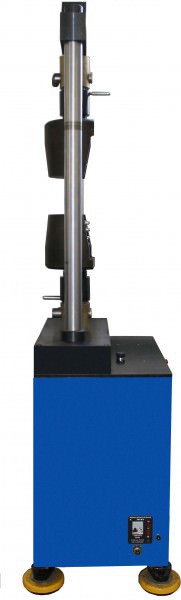

Испытательные машины типа РМГ-МГ4 предназначены для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 и др. при статических режимах нагружения.

Область применения машин – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений.

Ввод исходных данных (вид испытания, размеры образца, скорость нагружения и режим нагружения) осуществляется в диалоговом режиме с клавиатуры блока управления машиной.

Микропроцессорное управление процессом нагружения обеспечивает автоматическое поддержание установленной пользователем скорости нагружения в МПа/с, кН/с и мм/мин, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация» (при подключении экстензометра), вычисление предела текучести и временного сопротивления разрыву.

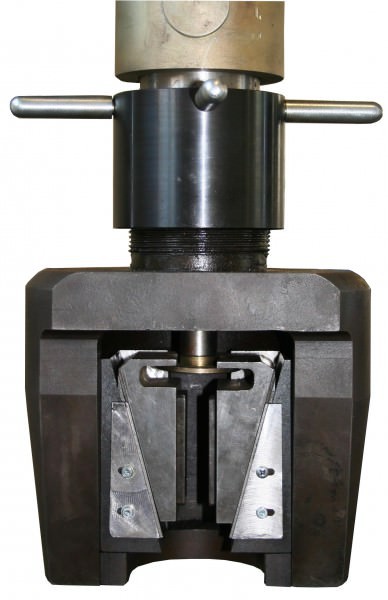

Клиновые захваты машин типов РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4 снабжены гидравлическим приводом механизма зажатия образца. Управление гидравлическим приводом захватов осуществляется с выносного пульта управления.

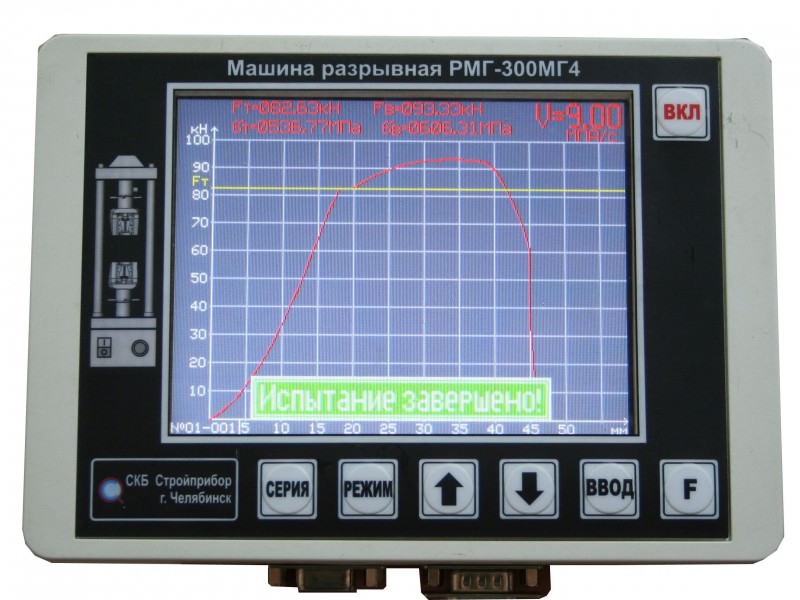

Индикация процесса нагружения производится на цветном дисплее.

Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем и передаются на ПК с возможностью последующего документирования.

Машины имеют гидравлический привод 220 В/50 Гц.




Технические характеристики разрывных машин




Наименование характеристики Модификации
РМГ-50МГ4 РМГ-100МГ4 РМГ-200МГ4 РМГ-300МГ4 РМГ-500МГ4
Цена, рублей (НДС не облагается) 1 480 000 1 620 000 2 060 000 2 180 000 2 600 000
Пределы измерений, кН
- наибольший 50 100 200 300 500
- наименьший 1 2 4 6 10
Цена единицы наименьшего разряда, кН
0,005
0,01
0,02
0,03
0,05
Пределы допускаемой относительной погрешности измерения силы, % ± 1
Диапазон регулирования скорости нагружения:
- кН/с 0,05 - 2,5 0,1 - 4,0 0,5 - 5,0
- МПа/с 0,2 - 12 0,5 - 15 1 - 20
Пределы допускаемой относительной
погрешности поддержания скорости нагружения, %
± 5
Размеры испытуемых образцов:
- диаметры круглых образцов, мм 3...12 5...18 6...22 6...24 10...35
- толщина плоских образцов, мм (0,5...13) х 40 (0,5...16) х 40 (2...20) х 45
Питание:
- напряжение, В 220 ± 22
- частота, Гц 50 ± 0,5
Потребляемая мощность, кВт, не более 0,38 0,45 0,52 0,65 0,72
Ход активного захвата, мм 140 190
Высота рабочего пространства с установленными
клиновыми захватами, мм, не менее
10...200 70...290 230...370
Ширина рабочего пространства, мм, не менее 350 340 420
Габаритные размеры (ДхШхВ), мм, не более
- нагружающее устройство 700x650x1750 800x750x2100 850x700x2300
- насосная установка - - 650x650x1300
Масса, кг, не более 340 700 1050


Комплект поставки разрывных машин



Нагружающее устройство, блок управления, клиновые захваты, USB кабель связи с ПК, программное обеспечение, сетевой кабель, руководство по эксплуатации, методика поверки, упаковочная тара.
Дополнительно для РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4: пульт управления гидравлическими захватами, клин-вставка.
Дополнительно для РМГ-50МГ4, РМГ-100МГ4: вилочные захваты.
По спецзаказу: динамометры ДМР-МГ4 на 50, 100, 200, 300 или 500 кН для калибровки (поверки) машин, реверсивная рамка, приспособления для испытаний пропорциональных образцов, образцов крестообразных и тавровых соединений, образцов на изгиб, смятие и сжатие, вилочные захваты (для РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4).

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: прогибомер, виброметр.




Поверка разрывных машин



В г.Москва ремонт, техническое обслуживание и поверку выполняет ООО "Фортотест" по адресу:

г.Москва, ул.Нагатинская, д. 29, корп. 4, ком. 19 телефон: +7 (900) 656-57-38



Дополнительно для разрывных машин РМГ-50МГ4 и РМГ-100МГ4




Приспособление ИМС-100 для испытания металла и сварных соединений на изгиб, смятие и сжатие - 130 000 руб.

Приспособление ИМС-100 для испытания металла и сварных соединений на изгиб, смятие и сжатие по ГОСТ 6996 и ГОСТ 14019Используется для разрывных испытательных машин РМГ-50МГ4 и РМГ-100МГ4

Приспособление ИПО-01.100 для испытания пропорциональных цилиндрических образцов - 64 000 руб.

Приспособление ИПО-01.100 для испытания пропорциональных цилиндрических образцов по ГОСТ 1497Используется для разрывных испытательных машин РМГ-50МГ4 и РМГ-100МГ4

Приспособление ИСА-01.100 для испытания образцов крестообразных, тавровых и нахлесточных соединений - 124 000 руб.

Приспособление ИСА-01.100 для испытания образцов крестообразных, тавровых и нахлесточных соединений по ГОСТ 10922Используется для разрывных испытательных машин РМГ-50МГ4 и РМГ-100МГ4


Показать все



Дополнительно для разрывных машин РМГ-200МГ4 и РМГ-300МГ4




Приспособление ИМС-300 для испытания металла и сварных соединений на изгиб, смятие и сжатие - 136 000 руб.

Приспособление ИМС-300 для испытания металла и сварных соединений на изгиб, смятие и сжатие по ГОСТ 6996 и ГОСТ 14019Используется для разрывных испытательных машин РМГ-200МГ4 и РМГ-300МГ4

Приспособление ИСА-01.300 для испытания образцов крестообразных, тавровых и нахлесточных соединений - 130 000 руб.

Приспособление ИСА-01.300 для испытания образцов крестообразных, тавровых и нахлесточных соединений по ГОСТ 10922Используется для разрывных испытательных машин РМГ-200МГ4 и РМГ-300МГ4




Дополнительно для разрывных машин РМГ-500МГ4




Приспособление ИМС-500 для испытания металла и сварных соединений на изгиб, смятие и сжатие - 143 000 руб.

Приспособление ИМС-500 для испытания металла и сварных соединений на изгиб, смятие и сжатие по ГОСТ 6996 и ГОСТ 14019Используется для разрывных испытательных машин РМГ-500МГ4




Загрузки

Программное обеспечение для прибора.
Руководство по эксплуатации (инструкция) РМГ-50МГ4
Руководство по эксплуатации (инструкция) РМГ-100МГ4
Руководство по эксплуатации (инструкция) РМГ-200МГ4
Руководство по эксплуатации (инструкция) РМГ-300МГ4
Руководство по эксплуатации (инструкция) РМГ-500МГ4

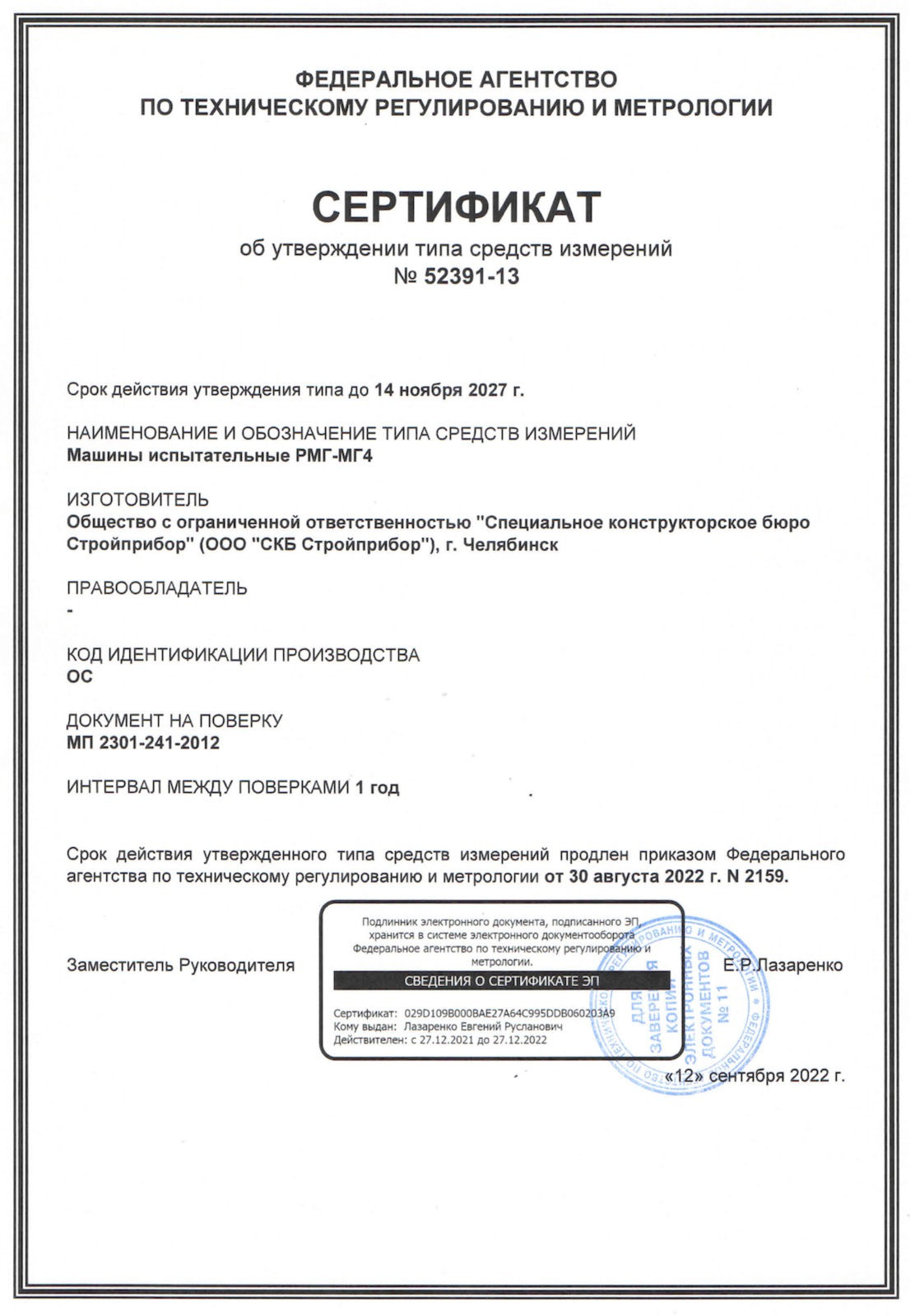

Свидетельство об утверждении типа средств измерений. Российская Федерация.

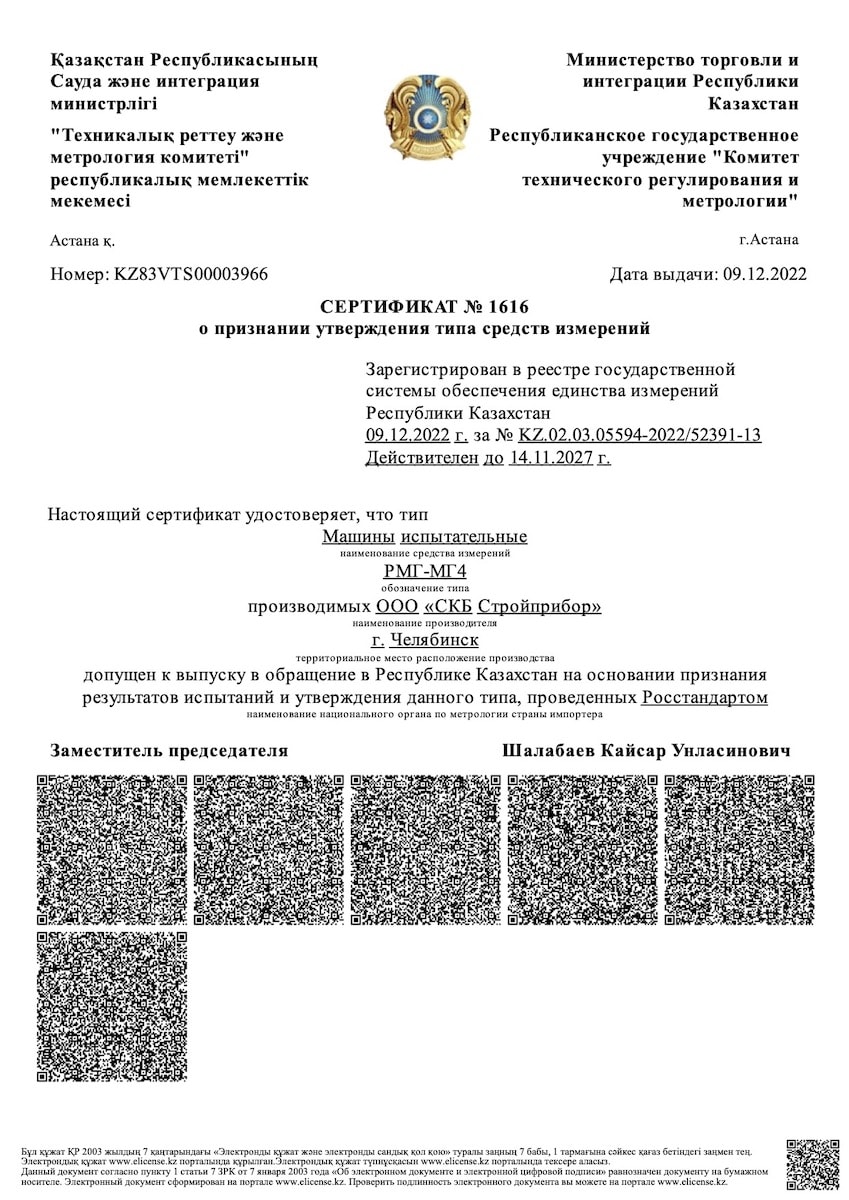

Сертификат о признании утверждения средств измерений. Республика Казахстан.

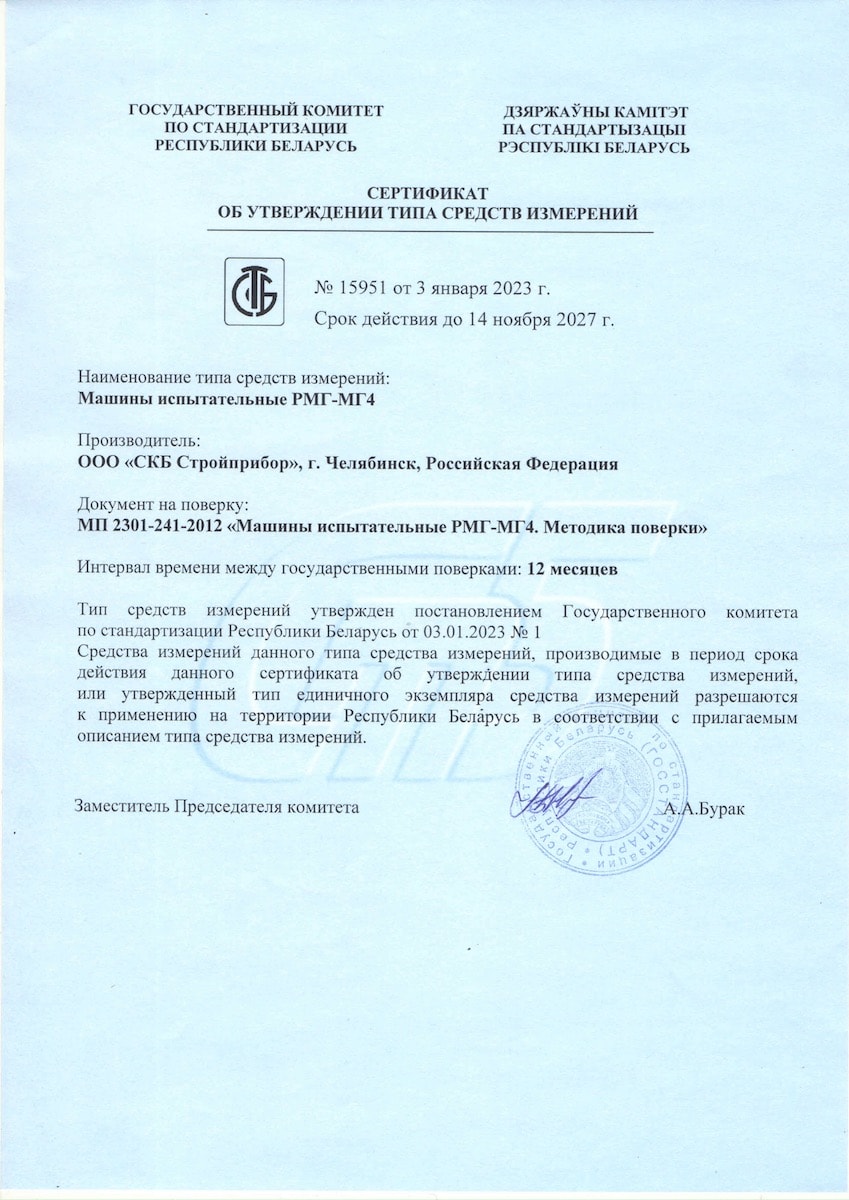

Сертификат об утверждении типа средств измерений. Республика Беларусь.

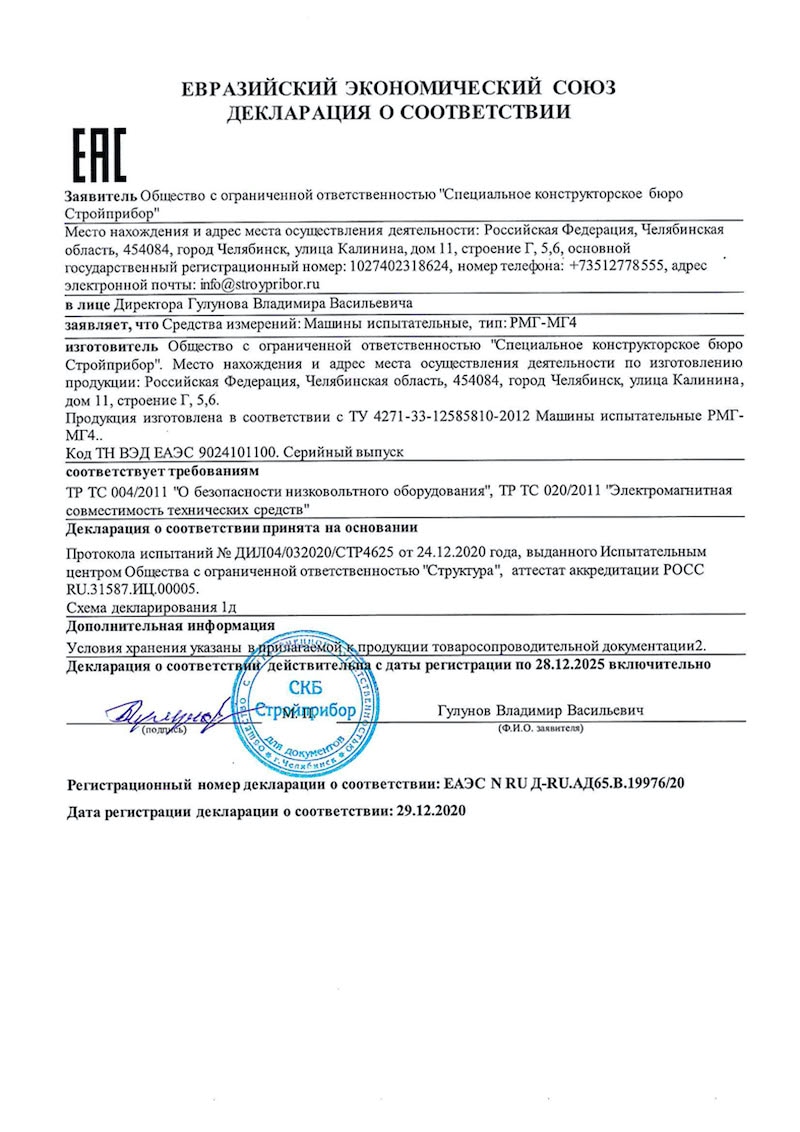

Декларация о соответствии техническим регламентам Таможенного союза


Все Приборы для контроля арматуры железобетонных конструкций

Задать вопрос о приборе
Задать вопрос о приборе
Ваше имя:


E-mail (не для публикации):


Телефон (не для публикации):


Ваш вопрос:


Нажимая кнопку 'Задать', вы соглашаетесь c политикой конфиденциальности персональных данных


24.05.2018

Спрашивает Ерсанат:

Здравствуйте с помощью приспособлении ИСА-01.500 какой максимальный и минимальный диаметр образца или толщину пластины можно испытывать на разрыв?

Отвечает Олег:

Приспособление предназначено для испытания сварных крестообразных или тавровых соединений. У крестообразных соединений максимально допустимый диаметр продольной арматуры 16мм, поперечной 8мм.


28.12.2016

Спрашивает Максим:

Подскажите, можно ли машиной РМГ-500МГ4 производить испытания крестообразных соединений арматуры на срез? А также испытания тавровых и нахлесточных соединений закладных деталей?

Отвечает Сергей:

Здравствуйте, да, можно. Для этого вам дополнительно к разрывной машине нужно приобрести приспособление ИСА-01.500 (для испытания образцов крестообразных,тавровых и нахлесточных соединений по ГОСТ 10922). Подробную консультацию можно получить по телефону: +7 (351) 277-85-55


03.02.2015

Спрашивает Азат:

Проходит ли ГОСТ 11701, 10446 машина испытательная РМГ-100МГ4 и какие размеры образцов соответствуют этой модели?

Отвечает Олег:

На машине РМГ-100 можно испытывать металлопродукцию по ГОСТ 11701 и ГОСТ 10446 диаметром от 4 до 16мм и толщиной 0,5 до 13мм при ширине образца до 30мм.


10.01.2014

Спрашивает Ярослав:

Каковы максимальные размеры испытываемых образцов? Можно ли испытывать круглые? Арматуру?

Отвечает Олег:

Размеры образцов для машины РМГ-300МГ4:
круглые диаметром от 6 до 25мм, арматура периодического профиля диаметром от 6 до 20мм
плоские толщиной от 0,5 до 18мм

Размеры образцов для машины РМГ-500МГ4:
круглые диаметром от 8 до 32мм, арматура периодического профиля диаметром от 8 до 28мм
плоские толщиной от 1 до 25мм
