Тепловизионный контроль



Мария Новикова

Тепловизионный контроль успешно ис­пользуется в самых разных областях че­ловеческой деятельности: энергетике и медицине, транспортостроении и искусствоведении, космонавтике и строительстве. Спи­сок можно продолжать, и для разных стран он будет разной длины, но для отечественного домовладельца наиболее актуальна тема обсле­дования ограждающих конструкций с помощью тепловизора.

Целесообразность применения на государственном уровне

Тепловизионный контроль, инфракрасная термография, термографическое обследова­ние, тепловидение — это эффективный, бес­контактный метод контроля и диагностирова­ния состояния зданий, оборудования, инже­нерных сетей и пр. Сегодня во многих странах мира эти словосочетания звучат повсеместно. И чем чаще, тем более высокого уровня дости­гает развитие всевозможных направлений на­циональных экономик и производств, посколь­ку оборудование для проведения исследований такого рода довольно дорого, но его примене­ние дает огромный экономический эффект. На­пример, в строительной индустрии инфракрас­ная термография применяется для обнаруже­ния участков, восприимчивых к образованию плесени, участков с плохой теплоизоляцией, контроль над качеством строительства новых сооружений, нахождение повреждений в под­земных коммуникациях.

Этот метод может быть базовым в планировании реконструкций и многом другом. Результатами использования инфракрасной термографии являются сущест­венное энергосбережение, минимизация работ по исправлению повреждений, четкость в со­ставлении смет на строительные и ремонтные работы объектов с учетом их конструктивных особенностей, а во время проведения и по завершении работ — учет расходования материлов. В Европе и Америке методы теплового контроля в областях производства, транспор­тирования, преобразования, консервации и по­требления различных видов энергии использу­ются более 25 лет. В области жилищного и про­мышленного строительства картину наглядно иллюстрирует тот факт, что тепловизионное обследование здания (сооружения) является обязательным этапом в составлении характе­ристики его качества, оценки стоимости при страховании и продаже, по завершении строи­тельных работ, реконструкции или при поста­новке на комплексное обслуживание ремонт-но-эксплуатационными службами.

В нашей стране ситуация как всегда пара­доксальна: несмотря на обширную научно-тех­ническую базу, подготовленную отечественны­ми специалистами за десятилетия кропотливо­го труда, тепловой контроль у нас, как говорит­ся, «широко известен только в очень узких кру­гах». С 2004 г. «тепловой» аудит включен в тер­риториальные строительные нормы и является частью госприемки для новых зданий. В част­ном домостроении это по-прежнему редкость. Широкомасштабному распространению ин­фракрасной термографии в нашей стране ме­шают многие вещи, среди которых специалис­ты особенно выделяют отсутствие информации для потребителей.

Целесообразность применения на частном уровне

В частном домостроении сегодня нередки ситуации, когда заказчик, наняв бригаду рабо­чих, потратившись на проект, материалы и т. д., в некий момент строительных работ вдруг на­чинает ощущать беспокойство: правильно ли ведется строительство, все ли технические нормы соблюдаются? Особенно это касается прокладки скрытой в толще ограждающих кон­струкций теплоизоляции. Например, распрост­ранены ситуации, когда в процессе монтажа оконных конструкций в нишу под одним из окон забывают проложить утеплитель. Оп­ределить место утечки тепла без специальной техники будет сложно и очень дорого: для это­го придется вскрывать подоконник. А если окон в помещении несколько? Или иной рас­пространенный вариант: холодная стена или угол в коттедже.

Причиной дефекта может быть незаделанный стык между плитами тепло­изоляции. Когда слои теплоизоляционных ма­териалов укладываются неаккуратно, в местах их «разрывов» образуются так называемые мостики холода — источники утечки тепла. Одновременно, на одном кадре, профес­сиональной камерой может регистрироваться от 76 800 до 307 200 значений температур, ус­редненных на площади в несколько квадратных сантиметров.

Тепловизоры нового поколения оснащены программным обеспечением, необходимым для хранения и анализа инфракрасных изображе­ний и для создания профессиональных отчетов. Программное обеспечение тепловизора позво­ляет настраивать и изменять основные параме­тры сохраненного изображения — компенса­цию отраженного тепла, цветовую палитру и т. д. Это не только повышает удобство и досто­верность «теплового» обследования, но и из­бавляет от необходимости повторного сканиро­вания оборудования.

Что на снимке?

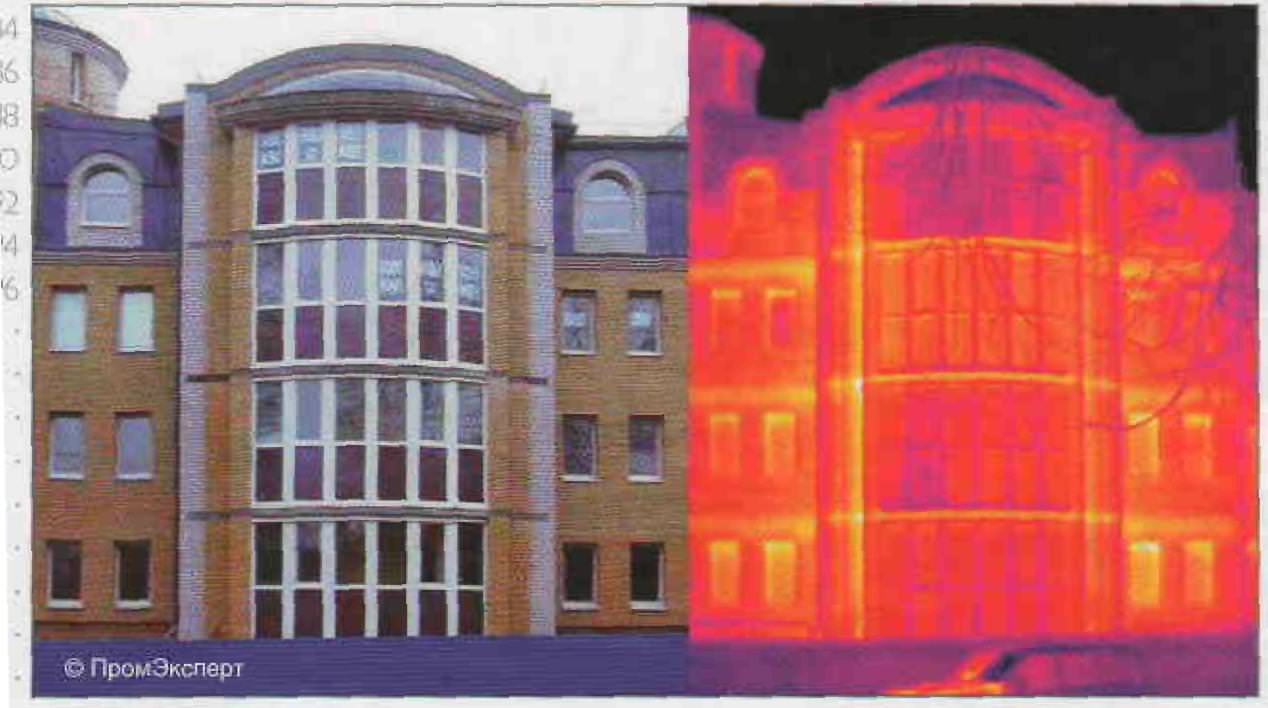

В зависимости от температуры в той или иной точке поверхности, например ограждаю­щей конструкции, ее изображение в инфракрас­ном диапазоне будет расцвечено в разные от­тенки спектра. Цветное изображение огражда­ющей конструкции, возведенной без наруше­ний, будет окрашено в холодную гамму. Это оз­начает, что использованные материалы облада­ют необходимыми теплоизоляционными каче­ствами и не пропускают тепло наружу. Если на «фото» видны яркие цветовые пятна — это сигнал о том, что в этих точках происходит утечка тепла из-за низкого качества применен­ных строительных материалов или брака в стро­ительстве. Далее выясняются причины такого снижения: низкое качество ограждающих кон­струкций и стыков между ними, инфильтрация воды и т. д.

Различают наружную съемку объек­тов и съемку внутри помещений. Внутри зданий тепловой контроль помогает выявить не только следы протечек между перекрытиями и в кры­ше, но и участки плохой работы системы отоп­ления и горячего водоснабжения. Так воздуш­ная пробка или засор в трубе будет отражен на фото в виде темного пятна на сияющем ярки­ми теплыми красками фоне. Внутренняя съем­ка довольно проста для проведения и обычно не требует специфической подготовки. Съемка снаружи сложнее и на это следует обратить внимание, выбирая тепловизорную фирму. Съемка должна учитывать средние влажност-ные и температурные показатели для внешней среды данного региона в конкретное время года и суток. Еще до начала исследования должна быть создана базовая модель — так сказать «за­дан ноль» или точка отсчета, т. е. вычислены ве­личины планируемых искажающих погрешнос­тей. Без этих мероприятий на данные, получен­ные тепловизором, негативное влияние могут оказать солнечная инсоляция, ветровые пото­ки, отражающая способность инея или дожде­вой влаги, наконец, цвет здания. Ведь не секрет, что темная поверхность сильнее нагревается под солнцем. Поэтому для исследований обыч­но выбирается пасмурная погода. Рассмотре­ние специфики работы тепловизоров различ­ных марок, а также сложности выработки стан­дартов для отчетности по их работе — это мате­риал для отдельного разговора.

Частному домо­владельцу, который для разрешения спорной ситуации собирается обратиться за помощью к термографии, важно представлять себе уро­вень качества исследовательских работ. Фир­ма для работы в строительной тепловизионной диагностике обязана иметь аккредитацию ла­боратории, желательно лицензию. Заключе­ния, выданные такой фирмой, являются закон­ным основанием для предъявления претензий подрядчикам по качеству сделанных работ. Возможности современных тепловизоров вели­ки, область их применения широка, а сам про­цесс съемки не занимает много времени. Об этом следует помнить частному домовладельцу при обращении в консалтинговую фирму. На­пример, экономически целесообразно за один раз провести съемку не только строительных конструкций, но и электрооборудования участ­ка и/или целого коттеджного поселка. Такой подход позволит не только сэкономить финан­сы на оплате отдельных вызовов специалистов.

Точное, достоверное диагностирование помо­жет сэкономить время, силы и средства на по­иске причин и мест утечки тепла, воды или электричества, потенциально аварийных узлов оборудования, а после проведения ре­монтных работ — удостовериться, что дефекты устранены в полной мере.
