Прибор уплотнения асфальтобетона по схеме Маршалла ПМА-МГ4



Н.В. Величутин, ООО «СКБ Стройприбор»

Прибор уплотнения асфальтобетона по схеме Маршалла ПМА-МГ4

В «СКБ Стройприбор» освоено производство автоматического уплотнителя образцов асфальтобетона в соответствии с ПНСТ 110—2016 по схеме Маршалла ПМА-МГ4.

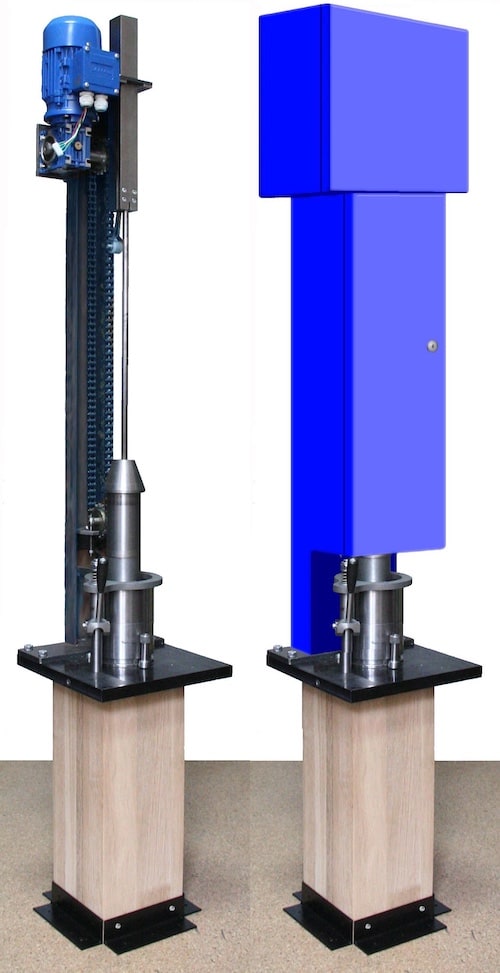

Прибор состоит из пульта управления и механического устройства. Механическое устройство состоит из ударника, стальной квадратной пластины, на которой фиксируется форма, и деревянной подставки. Подставка изготовлена из древесины твердых пород. Установка позволяет формовать образцы диаметром 4” (101,6 мм).

Основные технические характеристики прибора:

Количество воспроизводимых ударов от 1 до 99
Масса падающего груза, г  4535 ± 15
Высота падения груза, мм  457,2 ± 1,5
Диаметр наковальни, мм  101,2 – 0,1
Высота формы для образца асфальтобетона, мм  87,4 ± 0,5
Внутренний диаметр формы для образца асфальтобетона, мм  101,6 + 0,2
Частота падения груза, ударов в минуту  от 20 до 64
Питание от сети переменного тока:
     − напряжение, В
     − частота, Гц

220
50
Потребляемая мощность, Вт, не более 150
Габаритные размеры (Д×Ш×В), мм, не более  360×380×1750
Масса, кг, не более  125
Средний срок службы, лет, не менее  10

На пульте управления размещены: ЖК-дисплей, шесть клавиш управления, а так же выключатель питания и кнопка аварийной остановки. На задней стенке блока управления расположены разъемы для подключения механического устройства, сетевого кабеля с трехполюсной вилкой «Евро», а также разъем USB.

Принцип работы прибора заключается в подъеме и сбросе груза на уплотняемый материал с постоянной высоты, с автоматическим отсчетом количества ударов. Количество ударов и частота ударов задается с пульта управления. Прибор автоматически отключает механическое устройство после заданного количества ударов.
