Работа прибора ПДС-МГ4 в режиме малоканальной сейсмостанции



При выборе режима «Сейсмо» прибор переходит в режим работы малоканальной сейсмостанции с возможностью зондировать грунт отраженными и преломленными, акустическими волнами 2D. Данный режим используется в сейсморазведке.

Сейсморазведка – геофизический метод изучения геологических объектов с помощью упругих колебаний - сейсмических волн. Этот метод основан на том, что скорость распространения и другие характеристики сейсмических волн зависят от свойств геологической среды, в которой они распространяются: от состава горных пород, их пористости, трещиноватости, флюидонасыщенности, напряженного состояния и температурных условий залегания.

Методика сейсморазведки основана на изучении кинематики волн или времени пробега различных волн от пункта их возбуждения до сейсмоприемников, улавливающих скорости смещения почвы, и их динамики или интенсивности волн.

В сейсморазведке различают два основных метода: метод отраженных волн (МОВ) и метод преломленных волн (МПВ).

В наземной сейсморазведке сейсмоприемники располагаются вдоль прямых линий (профилей) на поверхности земли. В качестве сейсмоприемников используются геофоны электродинамические как вертикальные, так и горизонтальные (рисунок 1).

Геофоны поставляются по спецзаказу. Точки профиля, где планируются возбуждение или приём колебаний упругих волн, помечаются при помощи колышков (пикетов) – пунктов возбуждения ПВ и пунктов приёма ПП.

Геофон ПДС-МГ4
Рисунок 1 – Геофон.

Для приема сейсмических волн на профиле размещаются сейсмоприемники (расстановка). Для определения сейсмических границ используют либо перемещение сейсмоприемников по профилю с неизменным положением источника возбуждения (профилирование, рисунок 2) или перемещают источник возбуждения по профилю при неизменном расположением сейсмоприемников (зондирование, рисунок 3).

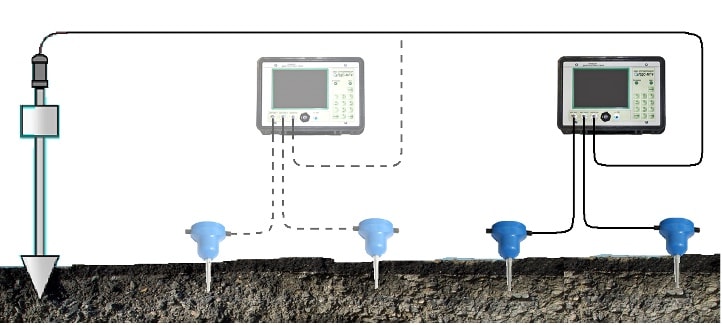

Профилирование ПДС-МГ4
Рисунок 2 - Профилирование.

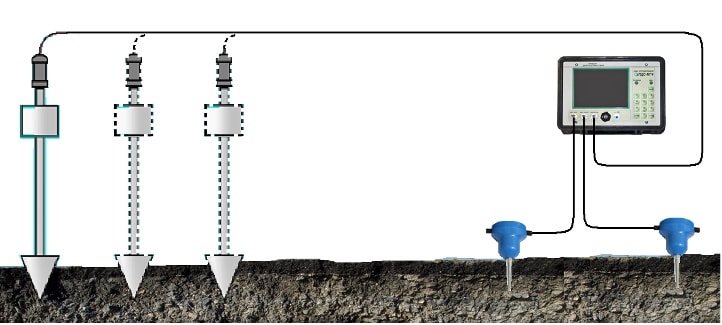

Зондирование ПДС-МГ4
Рисунок 3 - Зондирование.

В режиме «Сейсмо» имеется возможность изменить длительность записи по времени при неизменном количестве записываемых данных (количества выборок). Длительность записи изменяется путем изменения частоты дискретизации. Частота дискретизации выбирается из таблицы (Таблица 1).

Таблица 1
Количество выборок Частота дискретизации, кГц Период, мс Время записи, мс
16384 62,5 0,016 262
16384 32,0 0,03125 512
16384 16,0 0,0625 1024
16384 8,0 0,125 2048
16384 4,0 0,25 4096
16384 0,5 2 32768

В дальнейшем установленные параметры измерения записывается в память прибора и при повторном включении устанавливаются автоматически.

Измерения проводятся в следующей последовательности:
  1. При проведении измерений методом профилирования установить колышки (пикеты) через каждые два метра по выбранному профилю. Минимальное количество пикетов - 14. Для облегчения установки геофонов пробить в грунте отверстия с помощью пробойника диаметром 8 мм и молотка на глубину не менее 75 мм. Подключить геофоны к каналам «датчик 1» (канал 1) и «датчик 2» (канал 2). Геофон, подключенный к каналу 1, устанавливается ближе к пункту возбуждения волн ПВ, геофон, подключенный к каналу 2 устанавливается на расстояние два метра далее по профилю. Штыри геофона следует полностью погрузить в грунт.
  2. Подключить один разъем кабеля-удлинителя к каналу «молоток» ко второму разъему кабеля подключить пьезоэлектрический сейсмоприемник. Если возбуждение акустической волны происходит с помощью темпера, то сейсмоприемник закрепить на основании рукояти сброса груза с помощью магнита (рисунок 4). Если возбуждение акустической волны происходит с помощью кувалды, то сейсмоприемник установить вблизи места удара с помощью приспособления для установки сейсмоприемников на грунт (или непосредственно на верхнюю торцевую поверхность кувалды с помощью магнита).

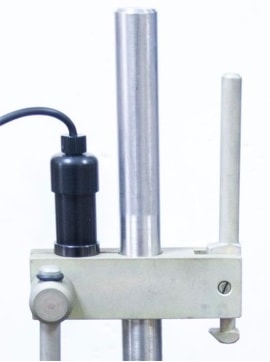

    Профилирование ПДС-МГ4
    Рисунок 4 – Установка сейсмоприёмника на темпер.

    Можно при одной установке геофонов провести несколько измерений для последующего усреднения, в этом случае номер измерения не изменять.

    При проведении измерений по следующему профилю необходимо увеличить номер поля на единицу, а номер измерения (сваи) установить в начальное положение (001).

  3. Измерения методом зондирования. Установить колышки (пикеты) через каждые два метра по выбранному профилю. Установить геофоны, в процессе измерений их положение остается неизменным. По профилю перемещать источник возбуждения волн, проводить удары в точках установки пикетов.

Для обработки сейсмограмм и построения годографов используется программа на ПК, поставляемая с прибором.

Страница прибора диагностики свай ПДС (Cейсмостанция малоканальная)
