Новая модификация дефектоскопа сварных соединений АРМС-МГ4



Н.В. Величутин, ООО «СКБ Стройприбор»

«СКБ Стройприбор» приступил к выпуску новой модификации дефектоскопа сварных соединений АРМС-МГ4. Дефектоскоп АРМС-МГ4 является уникальным специализированным прибором, основным назначением которого является проверка качества сварных стыковых соединений арматуры строительных конструкций. В настоящее время АРМС-МГ4 является единственным, выпускаемым в России, специализированным прибором, позволяющим проводить такой контроль.

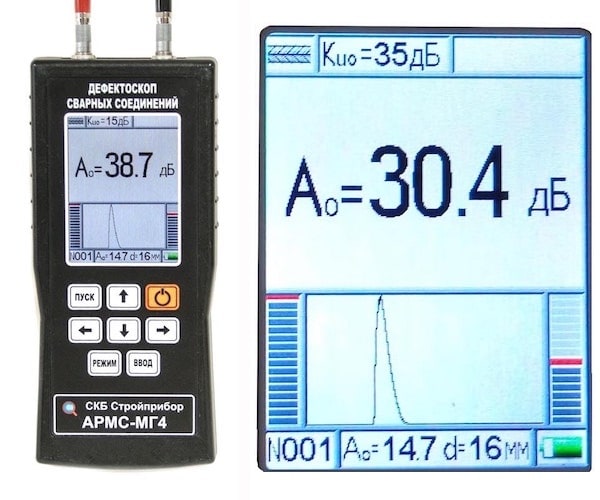

новый модернизированный дефектоскоп сварных соединений АРМС-МГ4

Прибор имеет большой цветной дисплей, более эргономичный корпус, удобный пользовательский интерфейс. Увеличение размеров дисплея позволило выводить одновременно как цифровые значения измеряемых параметров сигнала, так и графическое отображение ультразвукового импульса (А-скан).

Всем известно, что использование универсальных дефектоскопов для проверки качества сварных соединений строительной арматуры вызывает значительные трудности из-за сложности ввода и приема ультразвукового сигнала через её ребристую поверхность. Применение в приборе комплекта сменных протекторов оригинального алгоритма фильтрации полезного сигнала позволило уверенно регистрировать и измерять проходящий по арматуре ультразвуковой сигнал с требуемой точностью. Для удобства настроек в приборе имеются два индикатора, которые позволяют оценить как качество акустического контакта, так и уровень сигнала на фоне шума (сигнал/шум). Цена специализированного дефектоскопа АРМС-МГ4 значительно ниже, нежели дефектоскопа универсального. В АРМС-МГ4, в отличии от универсального дефектоскопа, не требуется проводить каких-либо дополнительных вычислений, все вычисления проводятся автоматически.

Контроль качества сварных стыковых соединений арматуры дефектоскопом АРМС-МГ4 основан на измерении амплитуды ультразвукового сигнала в соответствии с ГОСТ 23858 и СТО 02495307-002-2008. Дефектоскоп может быть использован так же для контроля качества сварных стыковых соединений листового проката зеркально теневым методом по ГОСТ Р 55724 при непосредственной установке ультразвуковых преобразователей без протектора.

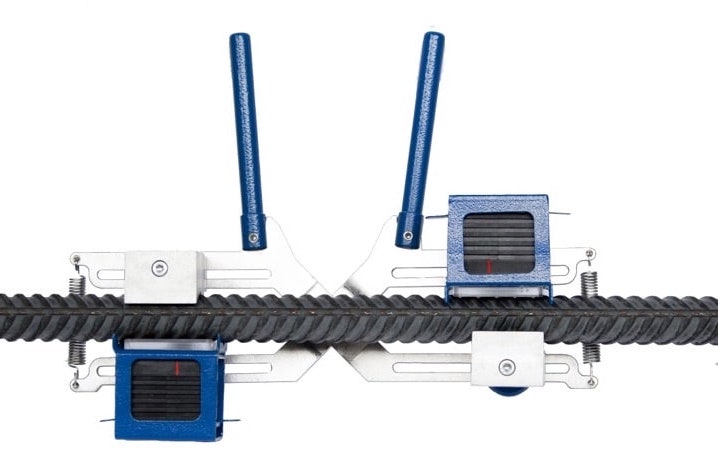

В комплект прибора входит механическое приспособление «Клещи», с помощью которого можно быстро установить ультразвуковые преобразователи на место контроля. Приспособление «Клещи» универсально, позволяет проводить ультразвуковой контроль как теневым, так и зеркально-теневым методом из-за имеющейся возможности перестановки преобразователей. Для ультразвукового контроля сварных соединений листового проката имеется приспособление, позволяющее крепить и фиксировать пьезоэлектрические преобразователи на требуемом расстоянии в зависимости от толщины свариваемых деталей.

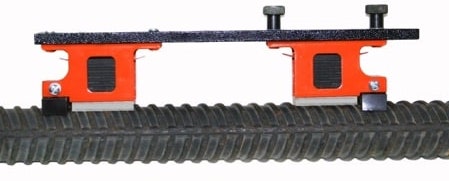

Для контроля сварных стыковых соединений арматуры на скобе-накладке имеется механическое приспособление «Скоба», которое поставляется по специальному заказу.

Питание прибора осуществляется от встроенного литий-полимерного аккумулятора. Зарядное устройство подключается через USB разъем прибора. В случае необходимости питание прибора можно осуществлять от внешнего аккумулятора, например, переносного зарядного устройства типа power bank, которое используются для зарядки сотовых телефонов.

В настоящее время ведутся работы по внесению изменений в описание типа для государственного реестра. Приборы, приобретенные до внесения изменений в описание типа, продаются с калибровкой.

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики Значение характеристики
Динамический диапазон приемного тракта дефектоскопа, дБ от 0 до 50
Границы линейности динамического диапазона Аmin, дБ 15
Аmax, дБ 45
Пределы допускаемой абсолютной погрешности измерения отношения
амплитуд сигналов на входе приемника,дБ
± 1
Диапазон установки коэффициента усиления, дБ от 5 до 75
Шаг диапазона установки коэффициента усиления, дБ 1; 5; 10
Пределы допускаемой абсолютной погрешности установки
коэффициента усиления, дБ
± 1
Частота зондирующего импульса, МГц 2,5 ± 0,13
Амплитуда зондирующего импульса при нагрузке 50 Ом, В, не менее 40
Цена единицы наименьшего разряда, дБ 0,1
Максимальная чувствительность приемника дефектоскопа, мкВ,
не более
110
Номинальная частота максимума преобразования ПЭП, МГц 2,5
Отклонение частоты максимума преобразования от номинального
значения, МГц, не более
± 0,2
Номинальное значение угла ввода ПЭП, градус 65
Отклонение угла ввода от номинального значения, градус ± 2
Электропитание от встроенного аккумулятора, напряжение, В 3,7
Потребляемая мощность в режиме измерения, Вт, не более 0,5
Габаритные размеры, не более:
- электронного блока, мм
- механического устройства с датчиками, мм

175х78х25
300х100х80
Масса дефектоскопа, кг, не более 1,5
Средняя наработка на отказ, ч, не менее 20000
Средний срок службы, лет 10
